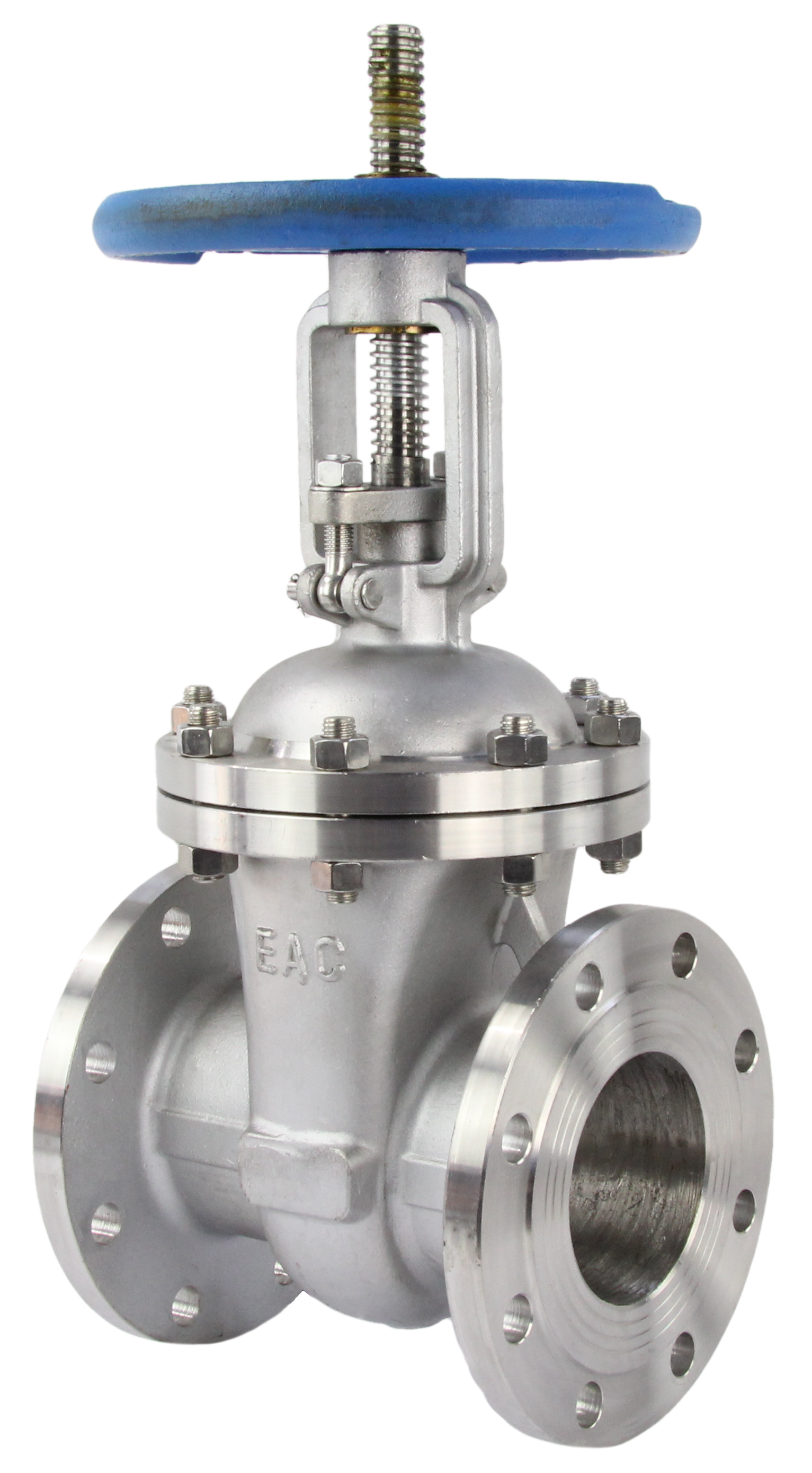

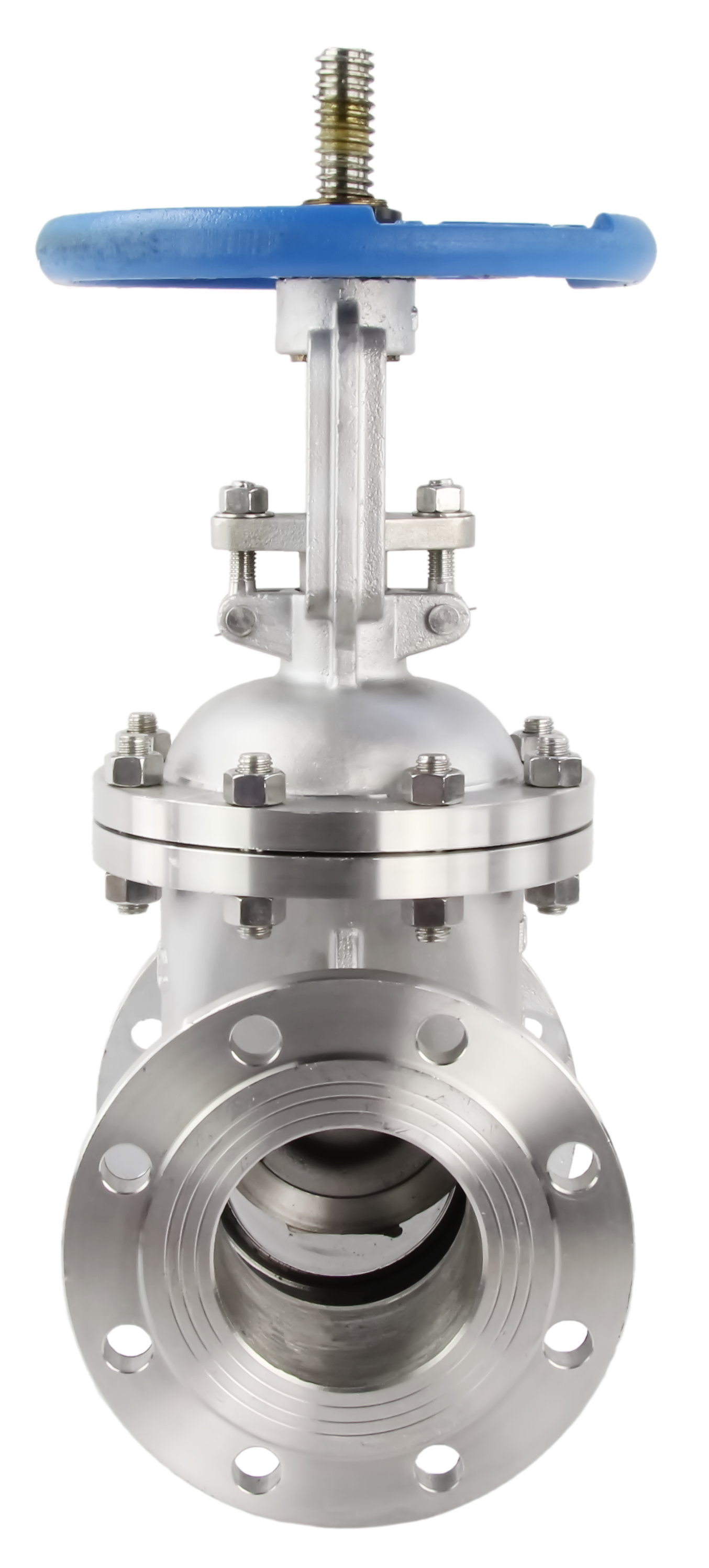

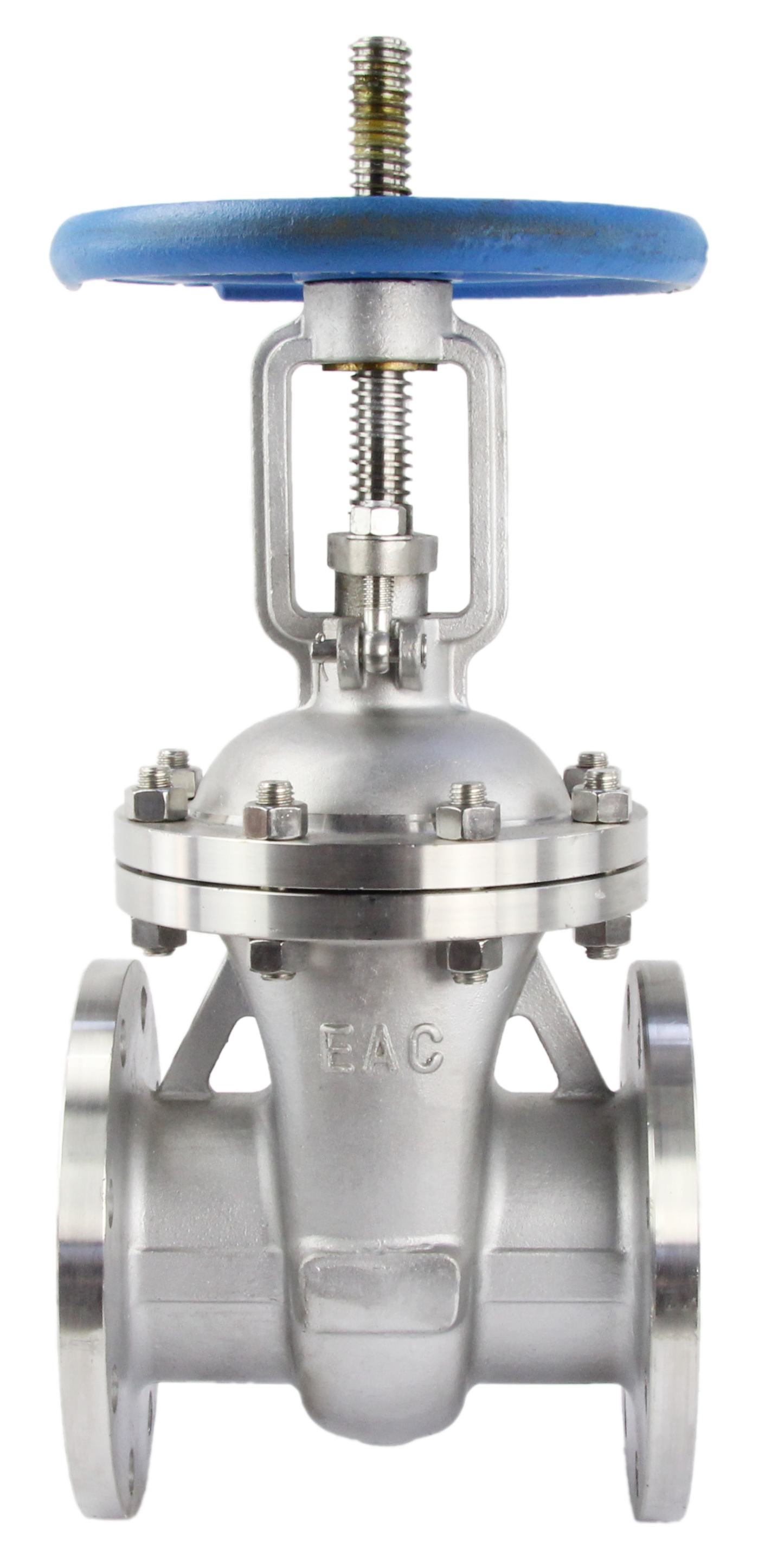

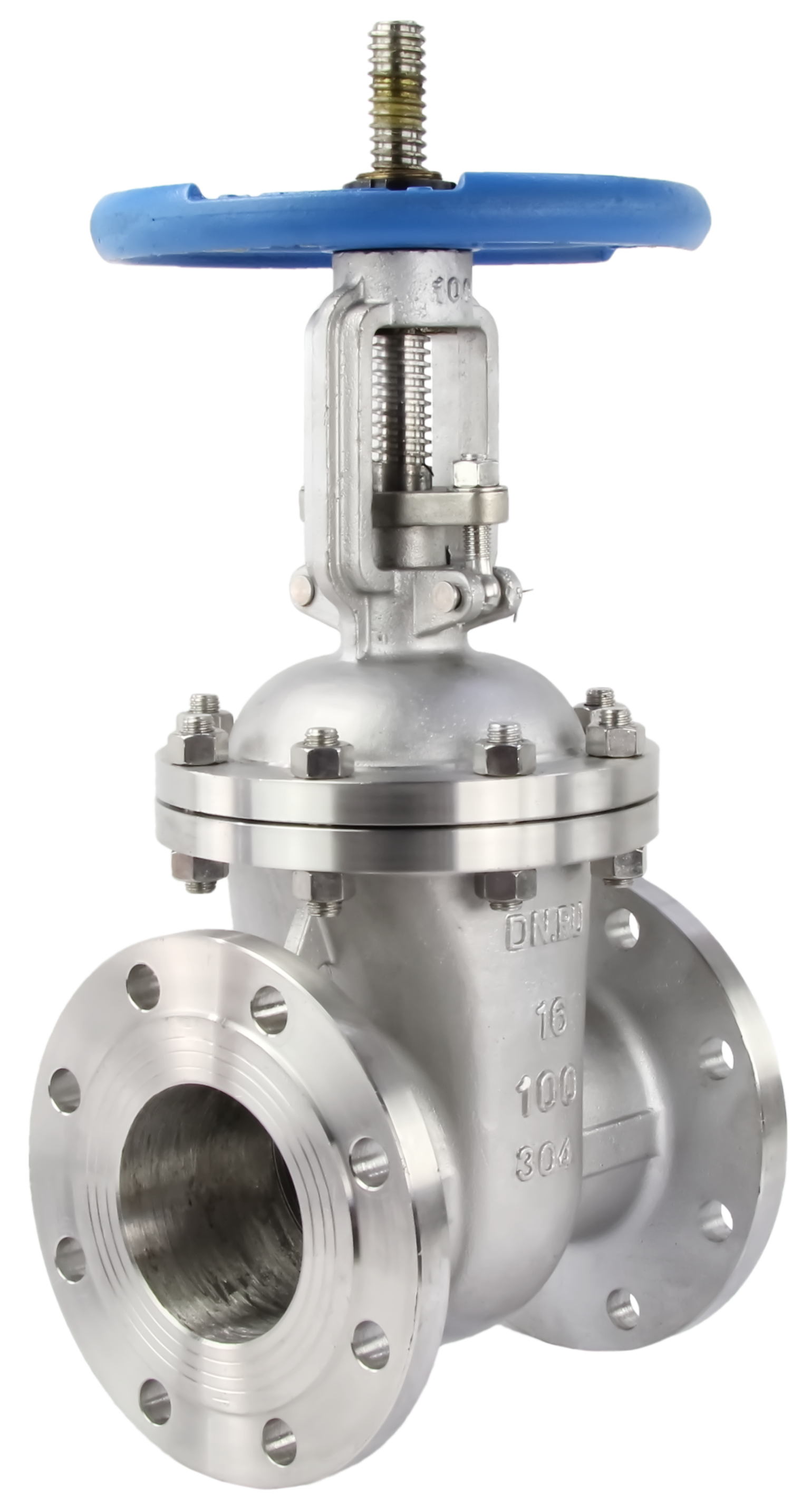

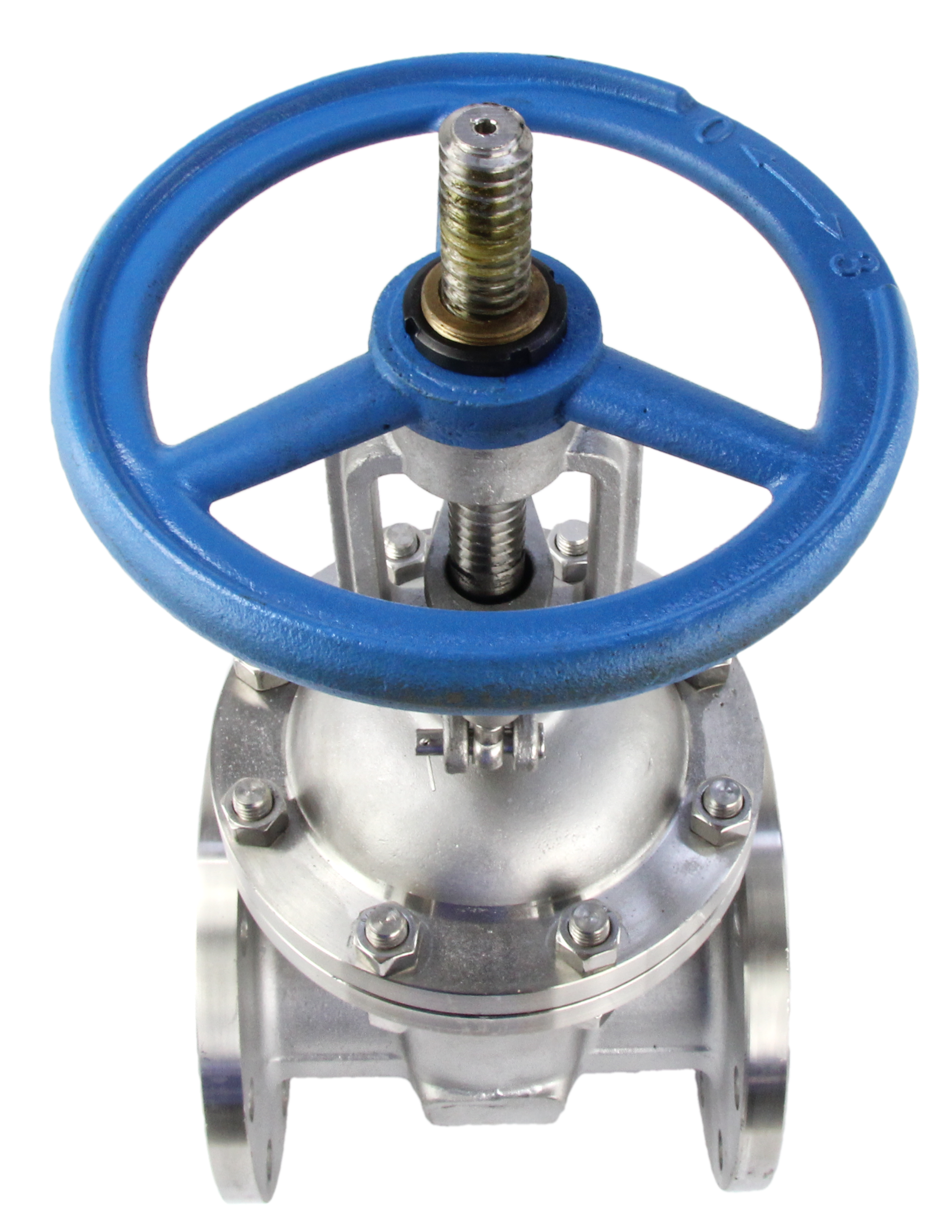

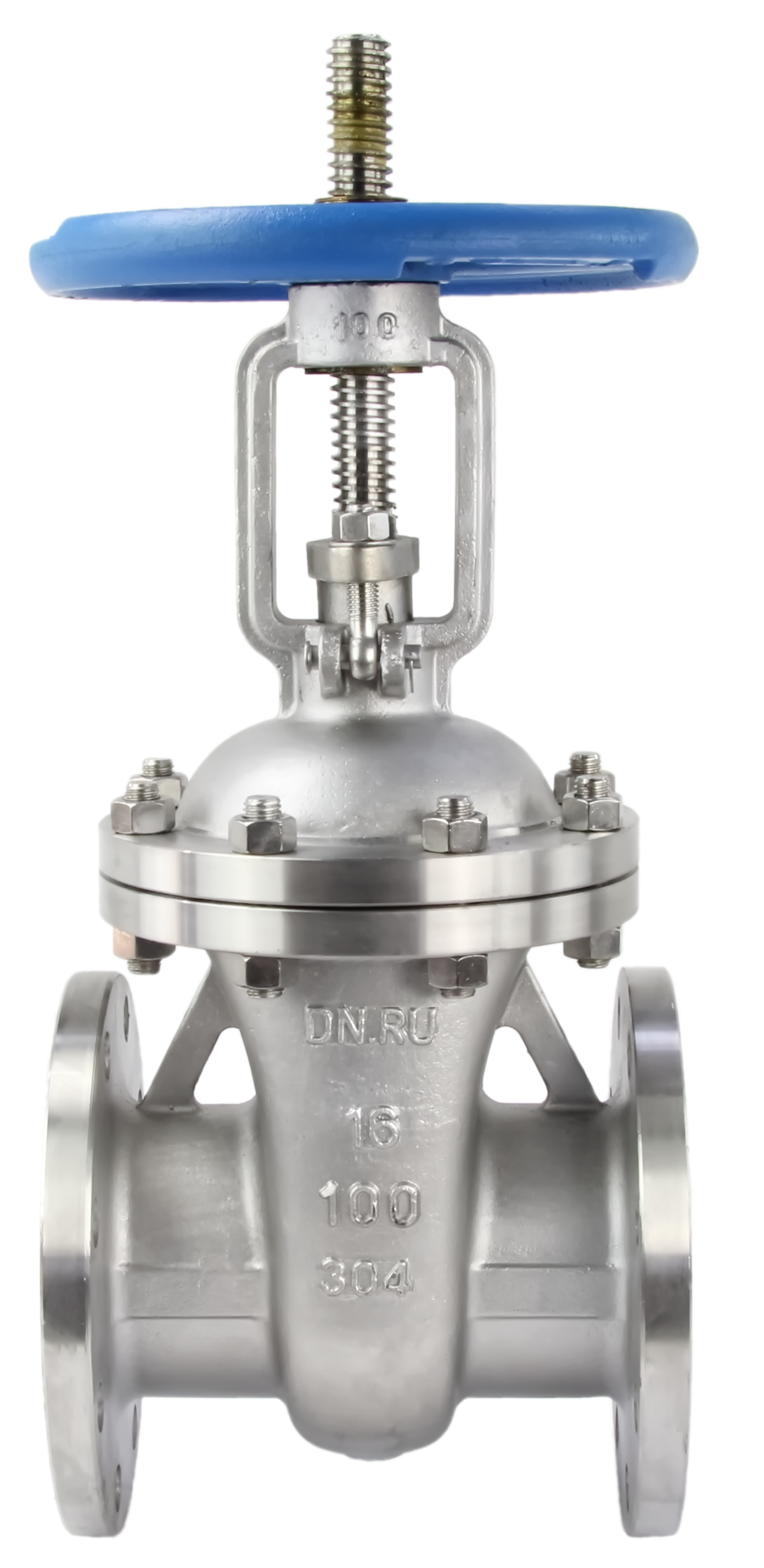

Задвижка клиновая 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16 фланцевая, с выдвижным шпинделем, корпус - сталь CF8, уплотнение - METAL, управление - штурвал

Name: Задвижка клиновая 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16 фланцевая, с выдвижным шпинделем, корпус - сталь CF8, уплотнение - METAL, управление - штурвал
Brand: DN.ru

Обновлено в 2024 году

Описание

Клиновые задвижки стальные изготавливаются с цельным клином или составным двухдисковым клином, Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Параллельные задвижки стальные могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцевУстановочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону.

Файлы для скачивания


dwg	dn100_3d_dwg.dwg	799 KB	AutoCAD 2007
stp	dn100_3d_step.stp	1.3 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	665 mm
Ширина	215 mm
Длина	230 mm
Вес	63000 g
Диаметр	100 mm
