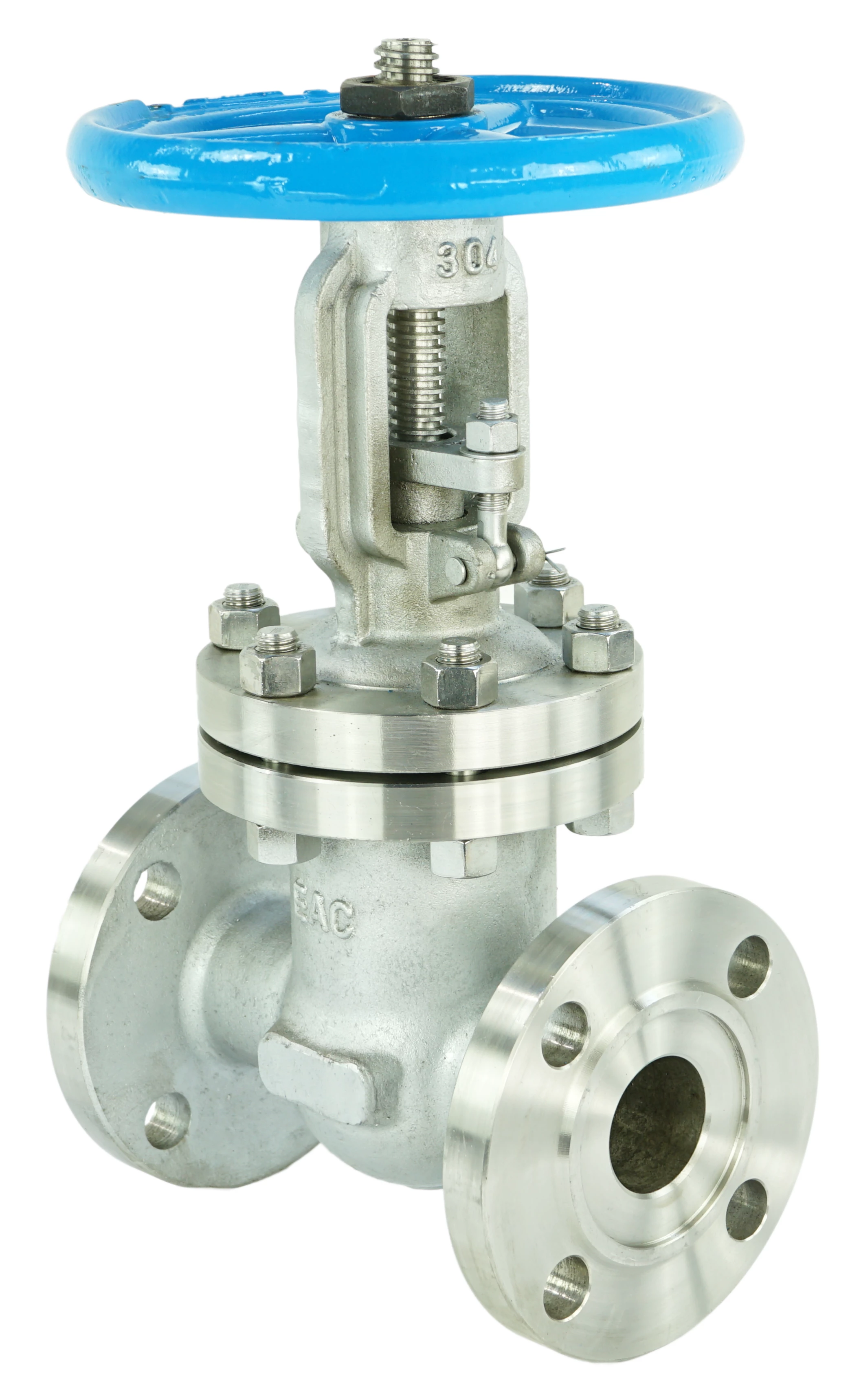

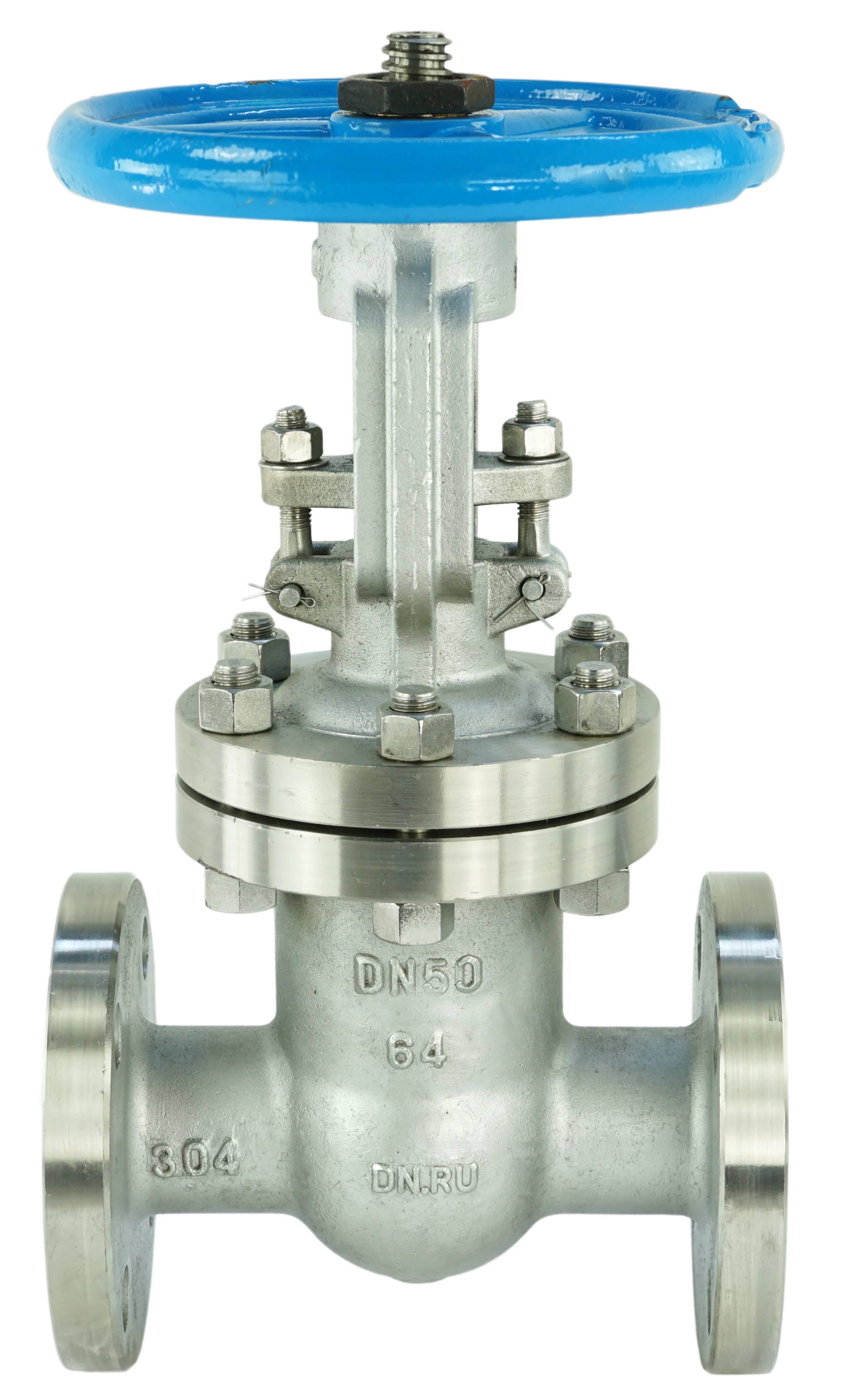

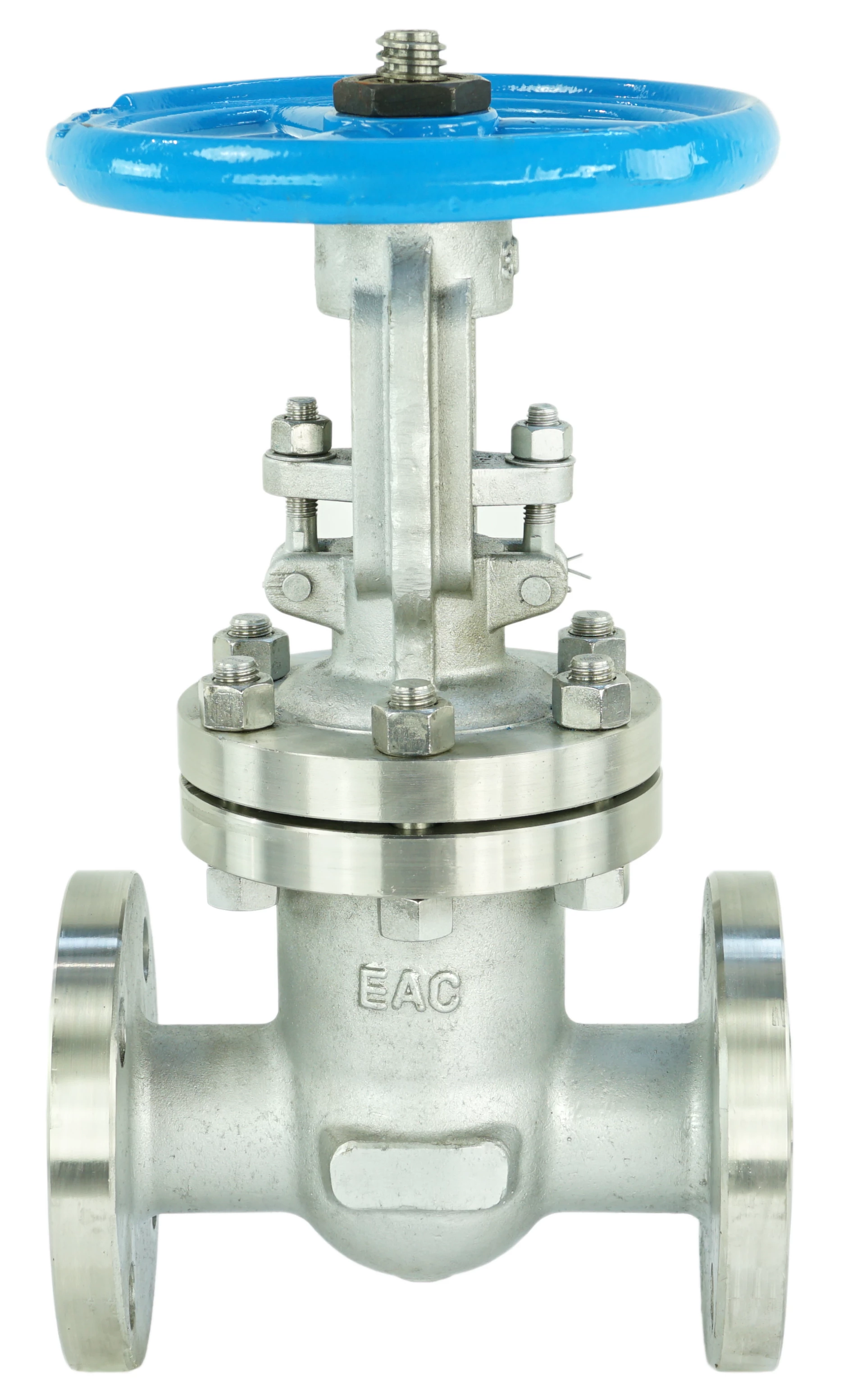

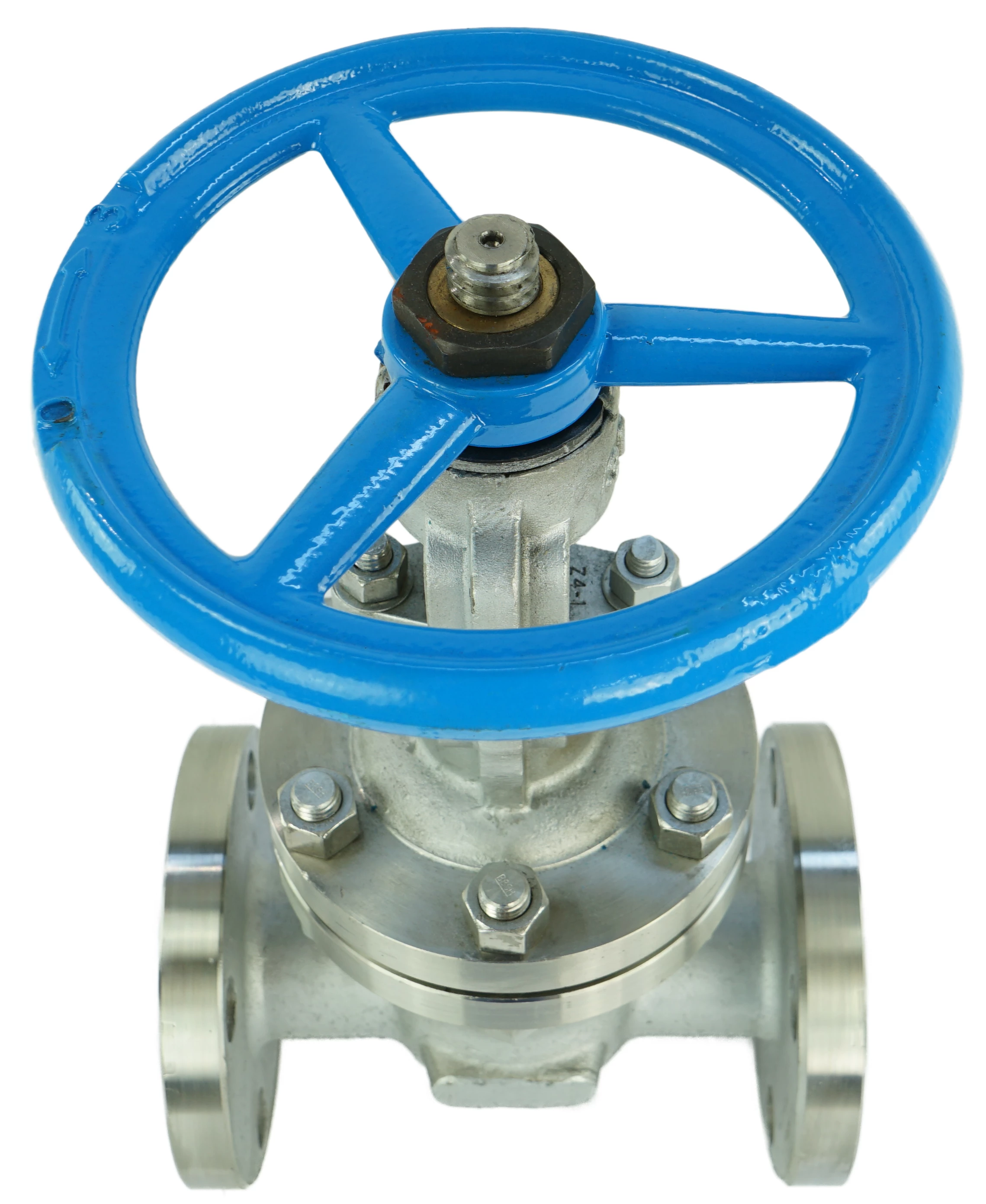

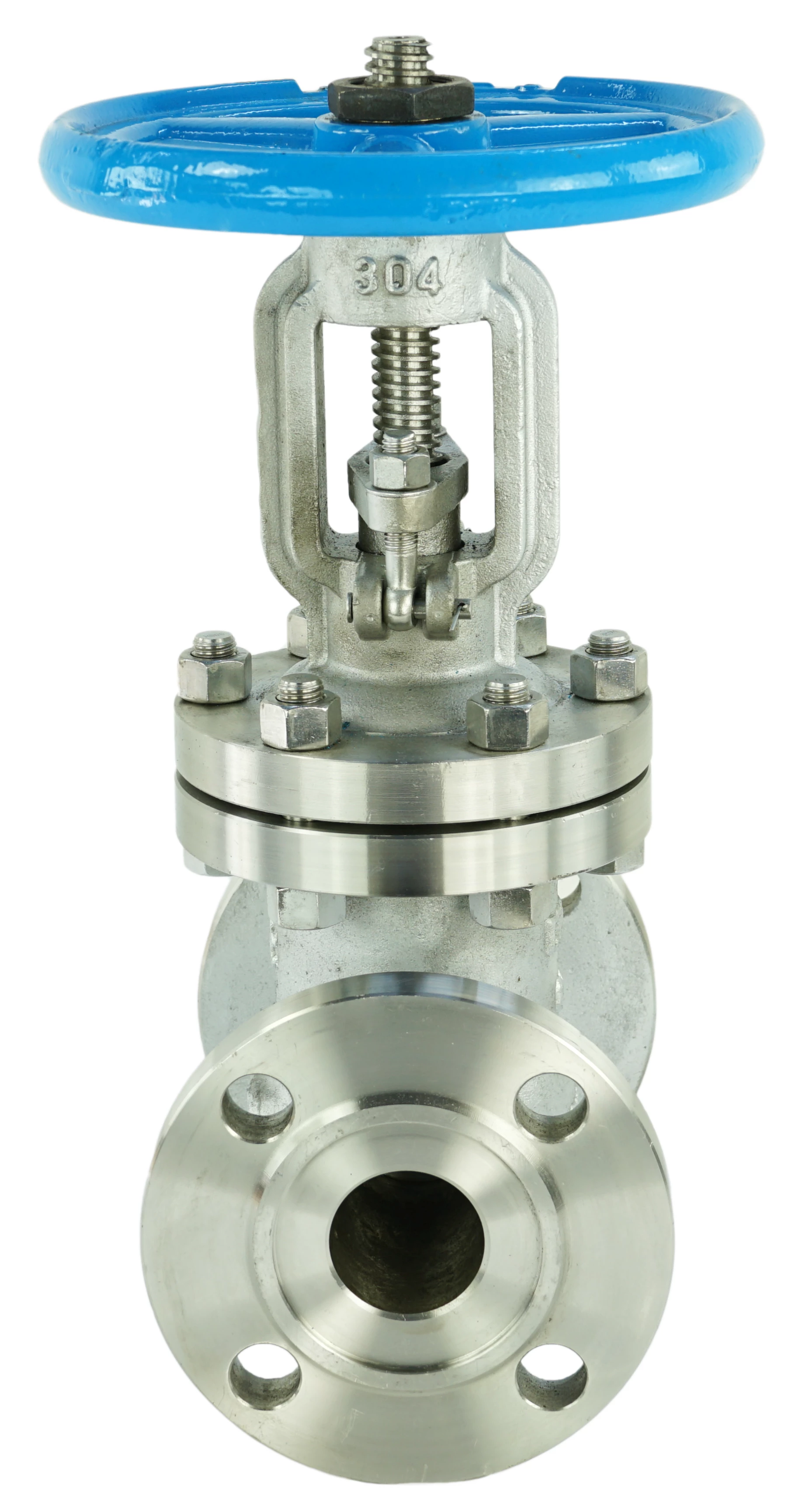

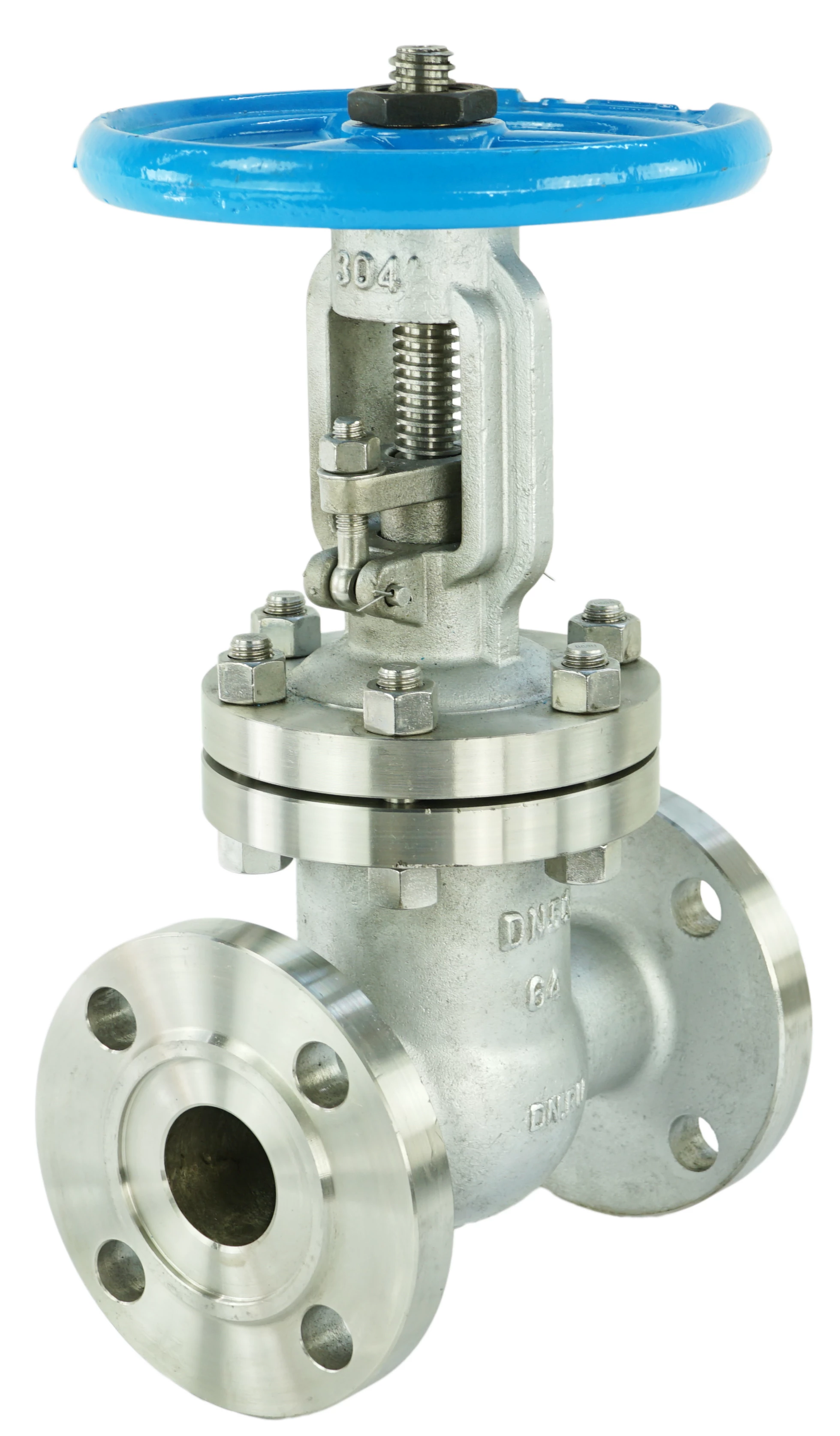

Задвижка клиновая 30нж76нж DN.ru GVWR3131M-2W-F-S Ду50 Ру63 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом (D040-07393)

Name: Задвижка клиновая 30нж76нж DN.ru GVWR3131M-2W-F-S Ду50 Ру63 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом (D040-07393)
Brand: DN.ru

Обновлено 6 дней назад

Описание

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки.

Файлы для скачивания


cdw	GVWR3131M-2W-F-S Задвижка клиновая с выдвижным штоком DN.ru Ду50 Ру63.cdw	213 KB	—
dwg	GVWR3131M-2W-F-S Задвижка клиновая с выдвижным штоком DN.ru Ду50 Ру63 (2d).dwg	111 KB	—
dxf	GVWR3131M-2W-F-S Задвижка клиновая с выдвижным штоком DN.ru Ду50 Ру63.dxf	1.1 MB	—
m3d	GVWR3131M-2W-F-S Задвижка клиновая с выдвижным штоком DN.ru Ду50 Ру63.m3d	2.4 MB	—
dwg	GVWR3131M-2W-F-S Задвижка клиновая с выдвижным штоком DN.ru Ду50 Ру63 (3d).dwg	68 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Ширина	160 mm
Длина	250 mm
Вес	28000 g
Диаметр	50 mm
