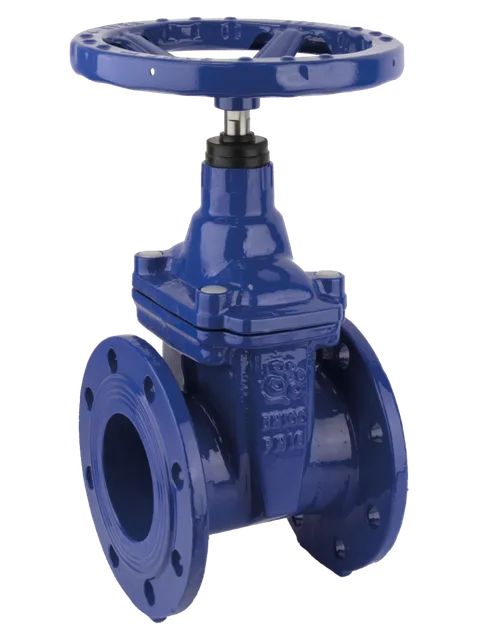

Задвижка с обрезиненным клином РАШВОРК 100-300-10, DN300, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал

Name: Задвижка с обрезиненным клином РАШВОРК 100-300-10, DN300, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

Задвижка чугунная с обрезиненным клином со штурвалом, PN10, DIN3202 F4 применяется в качестве запорного устройства, герметично перекрывающего движение рабочей среды благодаря обрезиненной конструкции клина.
Используются в системах хозяйственно-питьевого (ХВС, ГВС), пожарного водоснабжения, водоотведения, холодоснабжения, иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме клина, который, благодаря поступательному движению перпендикулярно направлению потока транспортируемой среды, обеспечивает герметичное перекрытие трубопровода.

Версия Ревит 2019. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	ЗК РАШВОРК арт.100.rfa	680 KB	Revit 2021
dwg	3D_100-300-10.dwg	1.9 MB	AutoCAD 2018+
dwg	2D_100-300-10.dwg	132 KB	AutoCAD 2018+
stp	3D_100-300-10.stp	8.2 MB	—
pdf	2D_100-300-10.pdf	36 KB	—

Типоразмеры (8)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Штурвал
Задвижка с обрезиненным клином РАШВОРК 100-200-10, DN200, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	52	Задвижка с обрезиненным клином РАШВОРК 100-200-10, DN200, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	100-200-10	Штурвал : 340
Задвижка с обрезиненным клином РАШВОРК 100-250-10, DN250, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	80	Задвижка с обрезиненным клином РАШВОРК 100-250-10, DN250, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	100-250-10	Штурвал : 340
Задвижка с обрезиненным клином РАШВОРК 100-300-10, DN300, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	110	Задвижка с обрезиненным клином РАШВОРК 100-300-10, DN300, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	100-300-10	Штурвал : 400
Задвижка с обрезиненным клином РАШВОРК 100-350-10, DN350, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	210	Задвижка с обрезиненным клином РАШВОРК 100-350-10, DN350, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	100-350-10	Штурвал : 450
Задвижка с обрезиненным клином РАШВОРК 100-400-10, DN400, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	269	Задвижка с обрезиненным клином РАШВОРК 100-400-10, DN400, PN10, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	100-400-10	Штурвал : 450

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	893 mm
Ширина	460 mm
Длина	270 mm
Вес	110000 g
Диаметр	300 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО ТД "РАШВОРК"
Корпус	GGG40
