Задвижка с обрезиненным клином РАШВОРК 101-450-16, DN450, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал

Name: Задвижка с обрезиненным клином РАШВОРК 101-450-16, DN450, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал
Brand: RUSHWORK | VALSTOK

Обновлено 9 месяцев назад

Описание

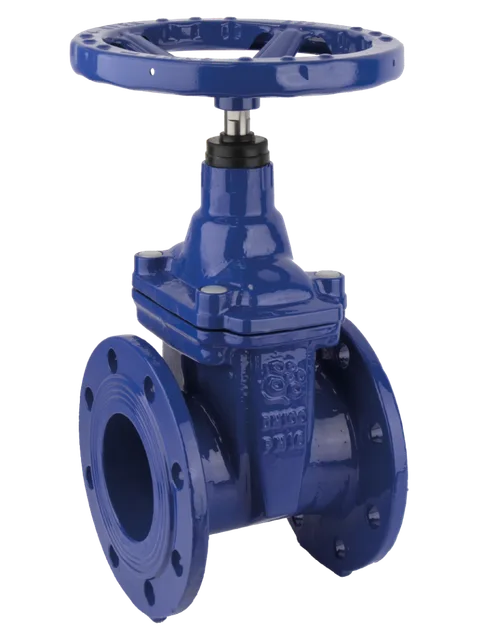

Задвижка чугунная с обрезиненным клином со штурвалом, PN16, DIN3202 F4 применяется в качестве запорного устройства, герметично перекрывающего движение рабочей среды благодаря обрезиненной конструкции клина.
Используются в системах хозяйственно-питьевого (ХВС, ГВС), пожарного водоснабжения, водоотведения, холодоснабжения, иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме клина, который, благодаря поступательному движению перпендикулярно направлению потока транспортируемой среды, обеспечивает герметичное перекрытие трубопровода.

Версия Ревит 2019. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	ЗК РАШВОРК арт.101.rfa	704 KB	Revit 2021
dwg	3D_101-450-16.dwg	2.3 MB	AutoCAD 2018+
dwg	2D_101-450-16.dwg	542 KB	AutoCAD 2018+
stp	3D_101-450-16.stp	9.7 MB	—
pdf	2D_101-450-16.pdf	58 KB	—

Типоразмеры (15)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Единица измерения ADSK_Единица измерения	Наименование краткое ADSK_Наименование краткое	Штурвал
Задвижка с обрезиненным клином РАШВОРК 101-040-16, DN40, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	9.5	Задвижка с обрезиненным клином РАШВОРК 101-040-16, DN40, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	ШТ	101-040-16	Штурвал : 160
Задвижка с обрезиненным клином РАШВОРК 101-050-16, DN50, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	10	Задвижка с обрезиненным клином РАШВОРК 101-050-16, DN50, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	шт	101-050-16	Штурвал : 180
Задвижка с обрезиненным клином РАШВОРК 101-065-16, DN65, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	12.5	Задвижка с обрезиненным клином РАШВОРК 101-065-16, DN65, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	шт	101-065-16	Штурвал : 180
Задвижка с обрезиненным клином РАШВОРК 101-080-16, DN80, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	15.5	Задвижка с обрезиненным клином РАШВОРК 101-080-16, DN80, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	шт	101-080-16	Штурвал : 200
Задвижка с обрезиненным клином РАШВОРК 101-100-16, DN100, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	18.5	Задвижка с обрезиненным клином РАШВОРК 101-100-16, DN100, PN16, корпус - GJS-500-7 (GGG50), клин - GJS-500-7 (GGG50), уплотнение - EPDM, Ф/Ф, штурвал	шт	101-100-16	Штурвал : 250

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	1278 mm
Ширина	640 mm
Длина	330 mm
Вес	338000 g
Диаметр	450 mm
Общие характеристики
Завод-изготовитель ADSK_Завод-изготовитель	ООО ТД "РАШВОРК"
Корпус	GGG40
