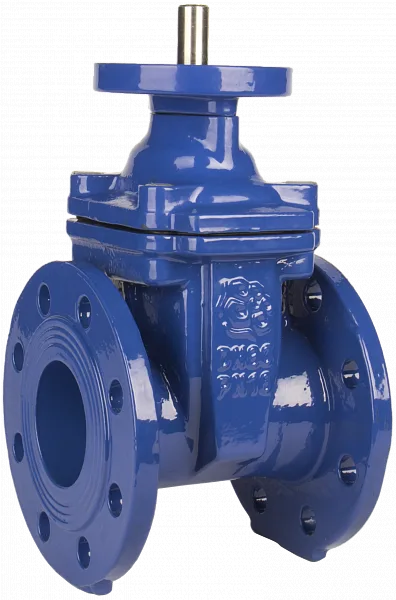

Задвижка с обрезиненным клином РАШВОРК 102-250-10, DN250, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком

Name: Задвижка с обрезиненным клином РАШВОРК 102-250-10, DN250, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

Задвижка чугунная с обрезиненным клином со штурвалом, PN10, DIN3202 F4 применяется в качестве запорного устройства, герметично перекрывающего движение рабочей среды благодаря обрезиненной конструкции клина.
Используются в системах хозяйственно-питьевого (ХВС, ГВС), пожарного водоснабжения, водоотведения, холодоснабжения, иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме клина, который, благодаря поступательному движению перпендикулярно направлению потока транспортируемой среды, обеспечивает герметичное перекрытие трубопровода.

Версия Ревит 2019. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	ЗК РАШВОРК арт.102.rfa	524 KB	Revit 2021
dwg	3D_102-250-10.dwg	2.2 MB	AutoCAD 2018+
dwg	2D_102-250-10.dwg	482 KB	AutoCAD 2018+
stp	3D_102-250-10.stp	8.5 MB	—
pdf	2D_102-250-10.pdf	34 KB	—

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое
Задвижка с обрезиненным клином РАШВОРК 102-200-10, DN200, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	55	Задвижка с обрезиненным клином РАШВОРК 102-200-10, DN200, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	102-200-10
Задвижка с обрезиненным клином РАШВОРК 102-250-10, DN250, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	80	Задвижка с обрезиненным клином РАШВОРК 102-250-10, DN250, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	102-250-10
Задвижка с обрезиненным клином РАШВОРК 102-300-10, DN300, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	111	Задвижка с обрезиненным клином РАШВОРК 102-300-10, DN300, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	102-300-10
Задвижка с обрезиненным клином РАШВОРК 102-350-10, DN350, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	228	Задвижка с обрезиненным клином РАШВОРК 102-350-10, DN350, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	102-350-10
Задвижка с обрезиненным клином РАШВОРК 102-400-10, DN400, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	257	Задвижка с обрезиненным клином РАШВОРК 102-400-10, DN400, PN10, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком	102-400-10

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	760.5 mm
Ширина	405 mm
Длина	250 mm
Вес	80000 g
Диаметр	250 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО ТД "РАШВОРК"
Корпус	GGG40
