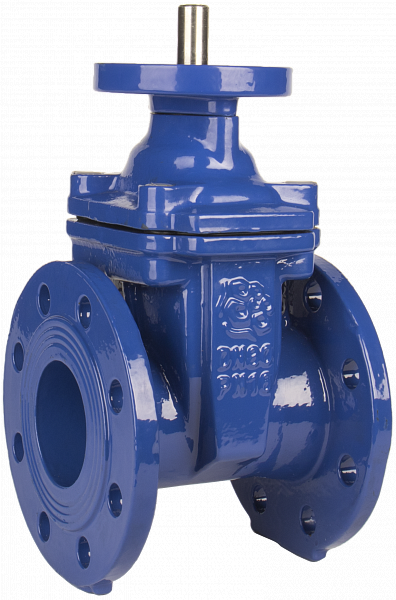

Задвижка с обрезиненным клином РАШВОРК 103-065-16, DN065, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком

Обновлено 11 часов назад

Описание

Файлы для скачивания

rfaЗК РАШВОРК арт.103.rfa548 KBRevit 2021
dwg3D_103-065-16.dwg1.6 MBAutoCAD 2018+
dwg2D_103-065-16.dwg689 KBAutoCAD 2018+
pdfpassport_RUSHWORK_102_103_05_03_2026.pdf541 KB—
stp3D_103-065-16.stp6.4 MB—

Типоразмеры (19)

Наименование
Масса
ADSK Масса
Наименование
ADSK Наименование
Единица измерения
ADSK_Единица измерения
Наименование краткое
ADSK_Наименование краткое
Задвижка с обрезиненным клином РАШВОРК 103-040-16, DN040, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком10Задвижка с обрезиненным клином РАШВОРК 103-040-16, DN040, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штокомШТ103-040-16
Задвижка с обрезиненным клином РАШВОРК 103-050-16, DN050, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком10.5Задвижка с обрезиненным клином РАШВОРК 103-050-16, DN050, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штокомшт103-050-16
Задвижка с обрезиненным клином РАШВОРК 103-065-16, DN065, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком13.5Задвижка с обрезиненным клином РАШВОРК 103-065-16, DN065, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штокомшт103-065-16
Задвижка с обрезиненным клином РАШВОРК 103-080-16, DN080, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком16Задвижка с обрезиненным клином РАШВОРК 103-080-16, DN080, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штокомшт103-080-16
Задвижка с обрезиненным клином РАШВОРК 103-100-16, DN100, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком19.2Задвижка с обрезиненным клином РАШВОРК 103-100-16, DN100, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штокомшт103-100-16

Технические характеристики

Общее
Категория Оборудование для систем водоснабжения и водоотведения
Тип Трубопроводная арматура
Материалы Этиленпропиленовый каучук, Чугун
Сайт производителя Перейти
Каталог Перейти
Документация Перейти
Сертификат Перейти
Размеры
Высота 325.5 mm
Ширина 185 mm
Длина 170 mm
Вес 13500 kg
Диаметр 65 mm
Общие характеристики
Завод-изготовитель ADSK_Завод-изготовительООО ТД "РАШВОРК"
Корпус GGG40

Ещё модели производителя RUSHWORK | VALSTOK
