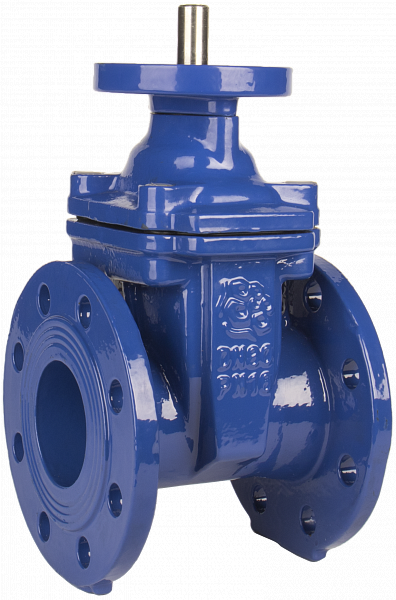

Задвижка с обрезиненным клином РАШВОРК 103-900-16, DN900, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком

Name: Задвижка с обрезиненным клином РАШВОРК 103-900-16, DN900, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, с голым штоком
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

Задвижка чугунная с обрезиненным клином со штурвалом, PN16, DIN3202 F4 применяется в качестве запорного устройства, герметично перекрывающего движение рабочей среды благодаря обрезиненной конструкции клина.
Используются в системах хозяйственно-питьевого (ХВС, ГВС), пожарного водоснабжения, водоотведения, холодоснабжения, иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме клина, который, благодаря поступательному движению перпендикулярно направлению потока транспортируемой среды, обеспечивает герметичное перекрытие трубопровода.

Версия Ревит 2019. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	ЗК РАШВОРК арт.103.rfa	548 KB	Revit 2021
dwg	3D_103-900-16.dwg	3.1 MB	AutoCAD 2018+
dwg	2D_103-900-16.dwg	633 KB	AutoCAD 2018+
stp	3D_103-900-16.stp	10.5 MB	—
pdf	2D_103-900-16.pdf	62 KB	—

Типоразмеры (19)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Единица измерения ADSK_Единица измерения	Наименование краткое ADSK_Наименование краткое
Задвижка с обрезиненным клином РАШВОРК 103-040-16, DN040, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	10	Задвижка с обрезиненным клином РАШВОРК 103-040-16, DN040, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	ШТ	103-040-16
Задвижка с обрезиненным клином РАШВОРК 103-050-16, DN050, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	10.5	Задвижка с обрезиненным клином РАШВОРК 103-050-16, DN050, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	шт	103-050-16
Задвижка с обрезиненным клином РАШВОРК 103-065-16, DN065, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	13.5	Задвижка с обрезиненным клином РАШВОРК 103-065-16, DN065, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	шт	103-065-16
Задвижка с обрезиненным клином РАШВОРК 103-080-16, DN080, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	16	Задвижка с обрезиненным клином РАШВОРК 103-080-16, DN080, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	шт	103-080-16
Задвижка с обрезиненным клином РАШВОРК 103-100-16, DN100, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	19.2	Задвижка с обрезиненным клином РАШВОРК 103-100-16, DN100, PN16, корпус GGG50, клин - GGG50, уплотнение - EPDM, Ф/Ф, ISO5211, F10, с голым штоком	шт	103-100-16

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	2362.5 mm
Ширина	1125 mm
Длина	510 mm
Вес	1580400 g
Диаметр	900 mm
Общие характеристики
Завод-изготовитель ADSK_Завод-изготовитель	ООО ТД "РАШВОРК"
Корпус	GGG40
