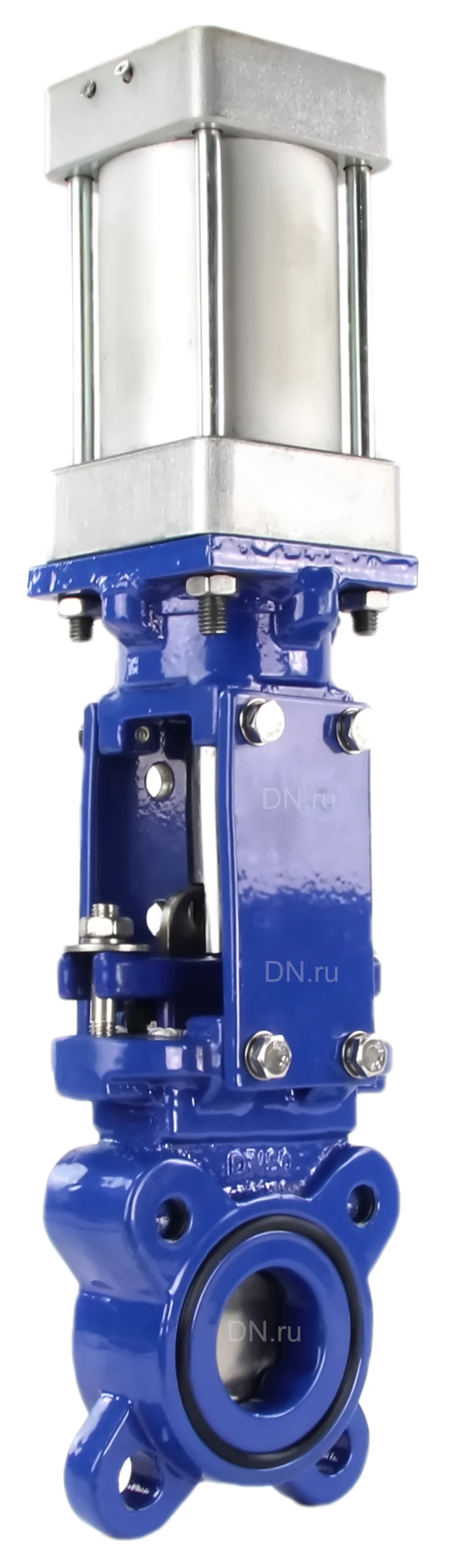

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду80 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом (D040-07408)

Name: Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду80 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом (D040-07408)
Brand: DN.ru

Обновлено 1 месяц назад

Описание

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и служит для перекрытия потока рабочей среды в системах канализации, очистительных сооружениях, пищевой и добывающей промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара.

Файлы для скачивания


rfa	GVKR1331E-2W-Fb-2P Задвижка шиберная DN.ru Ду80 Ру10.rfa	1.1 MB	Revit 2026
dwg	GVKR1331E-2W-Fb-2P Задвижка шиберная DN.ru Ду80 Ру10 (3d).dwg	1.4 MB	—
m3d	GVKR1331E-2W-Fb-2P Задвижка шиберная DN.ru Ду80 Ру10.m3d	1.8 MB	—
step	GVKR1331E-2W-Fb-2P Задвижка шиберная DN.ru Ду80 Ру10.step	1.6 MB	—
dwg	GVKR1331E-2W-Fb-2P Задвижка шиберная DN.ru Ду80 Ру10 (2d).dwg	293 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	630 mm
Ширина	200 mm
Длина	630 mm
Вес	14000 g
Диаметр	80 mm
