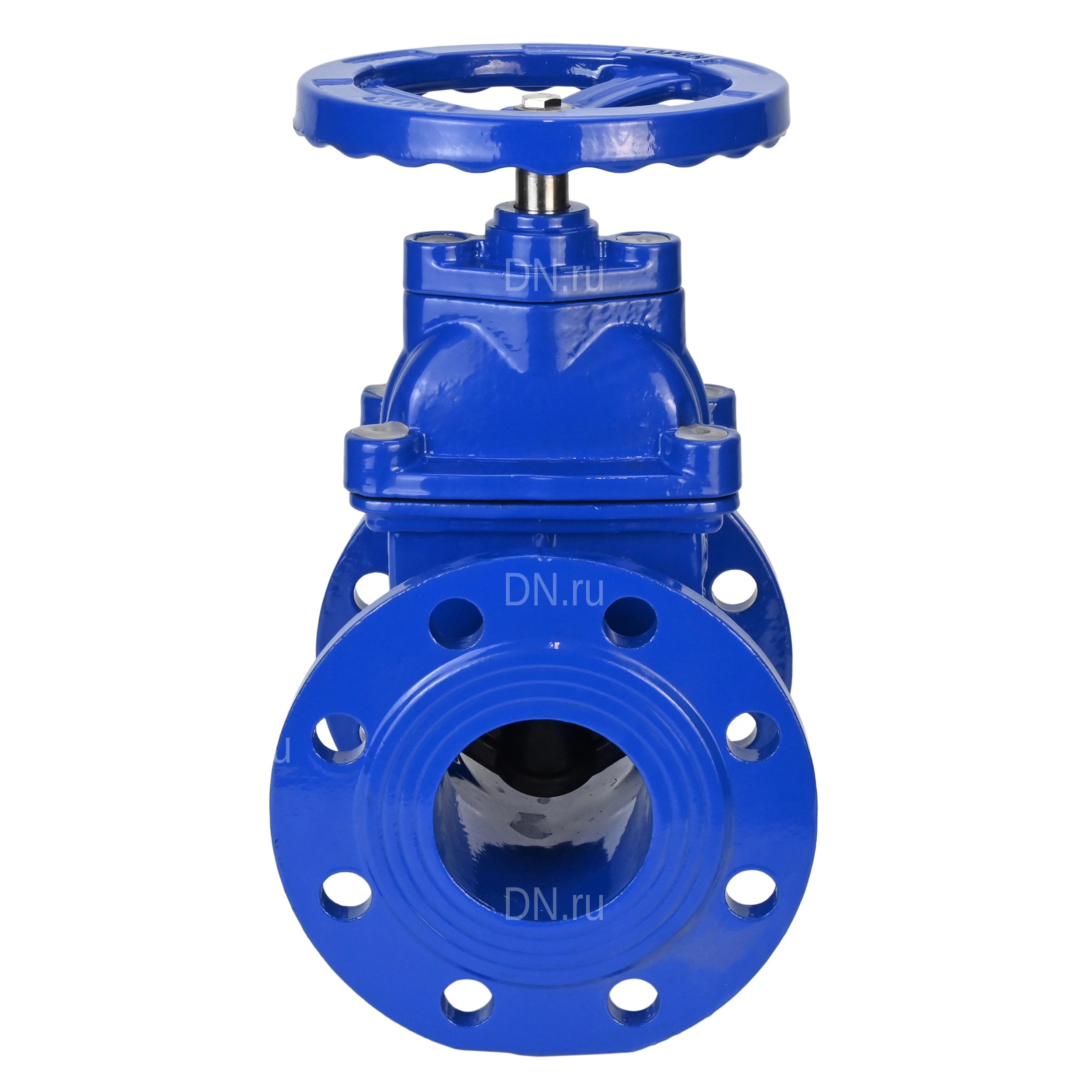

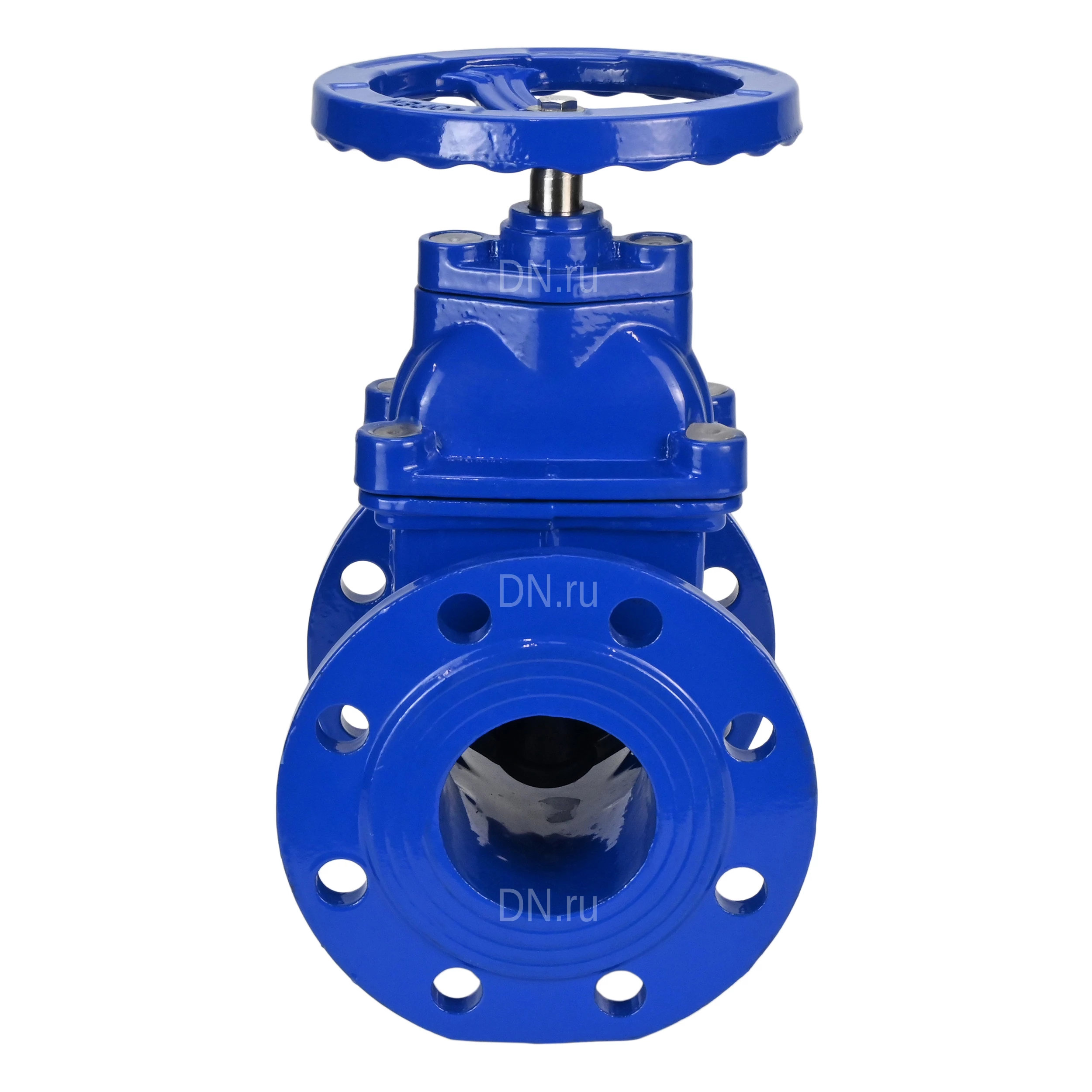

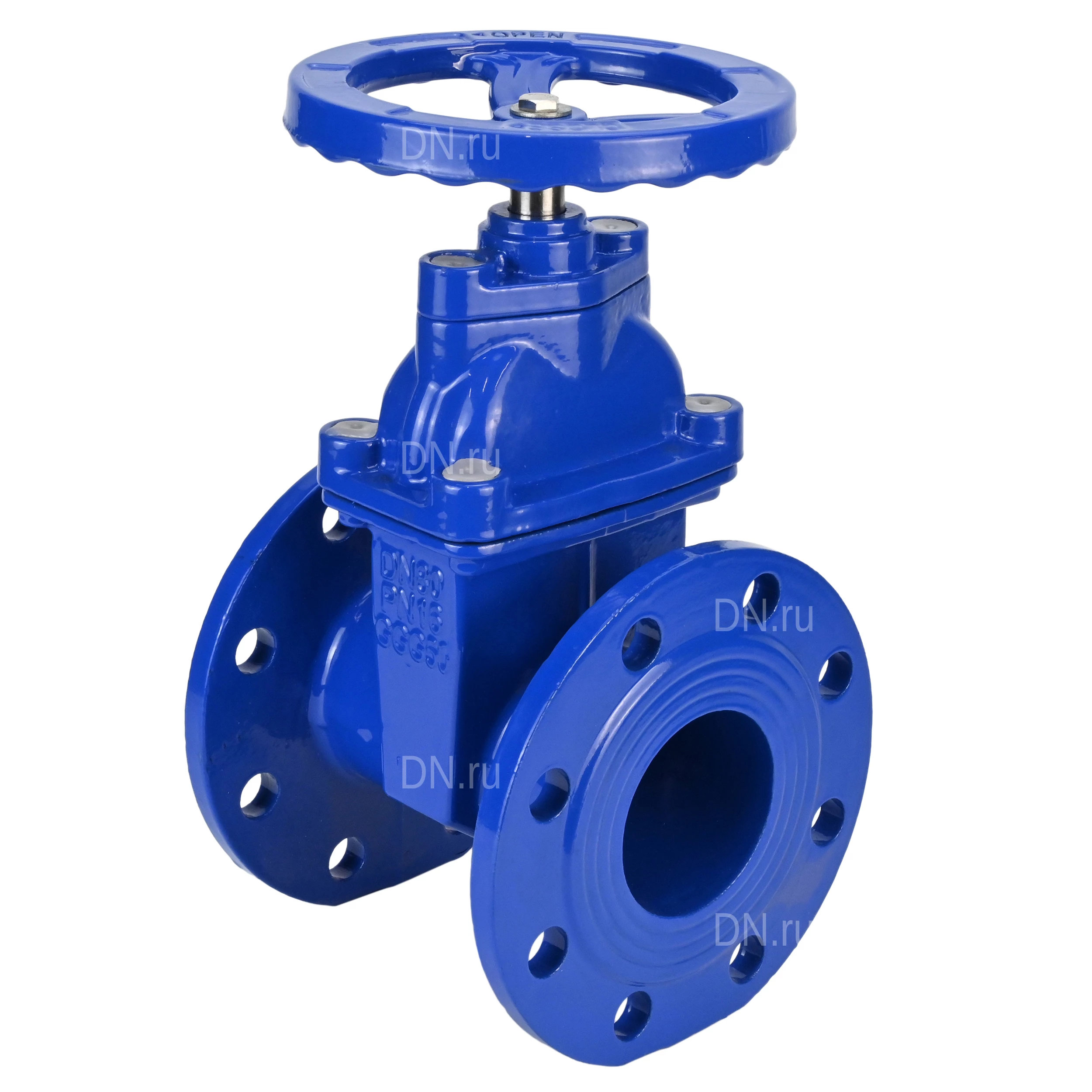

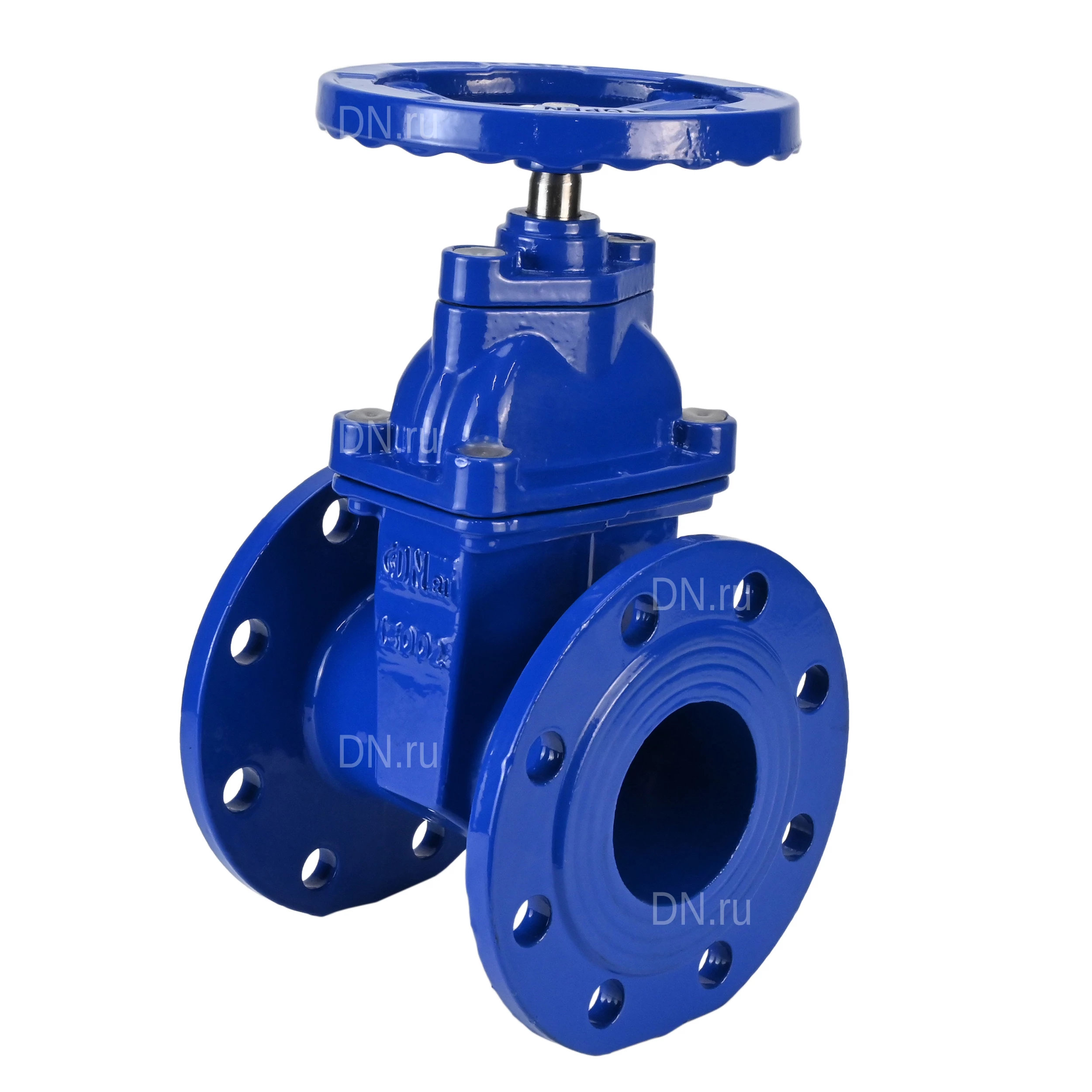

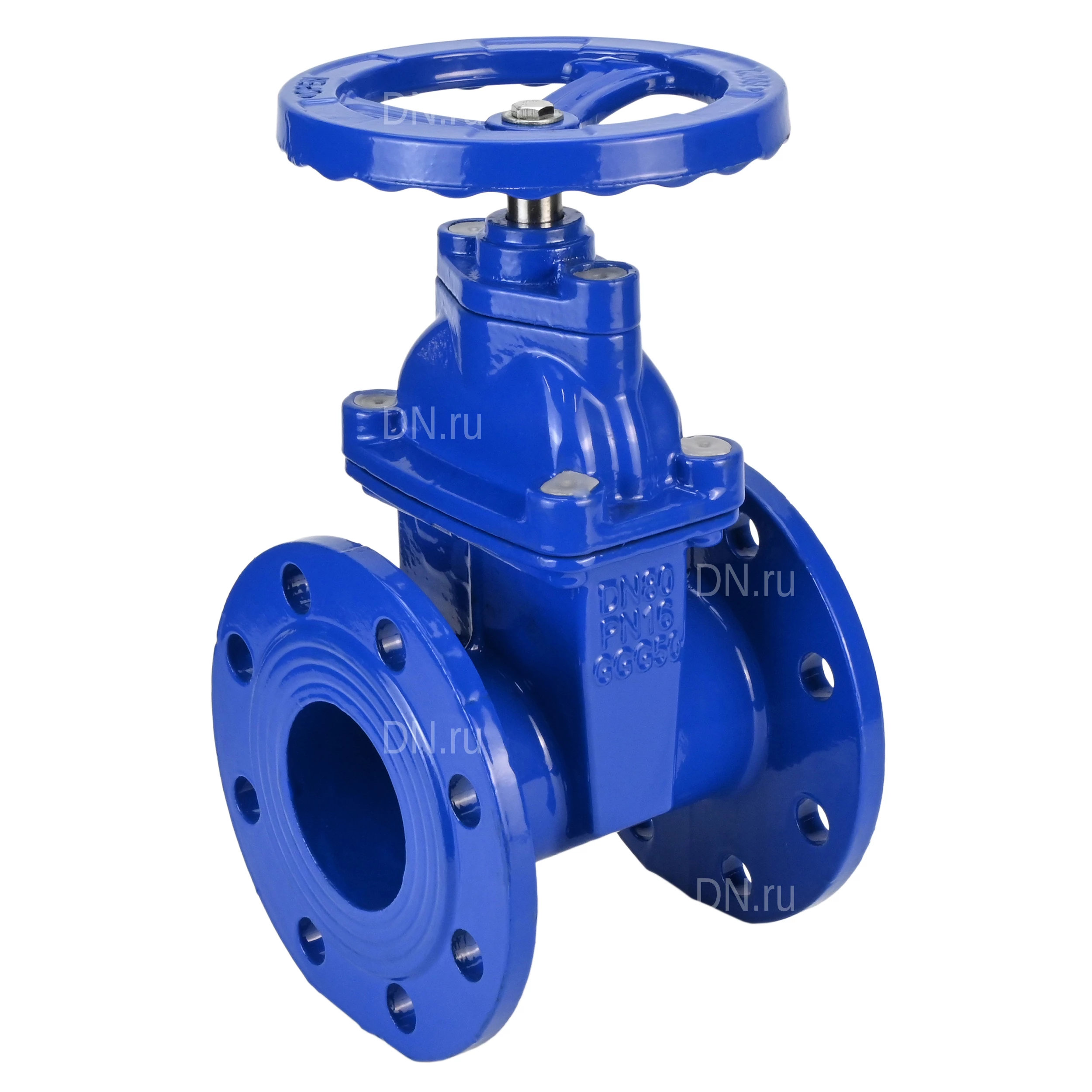

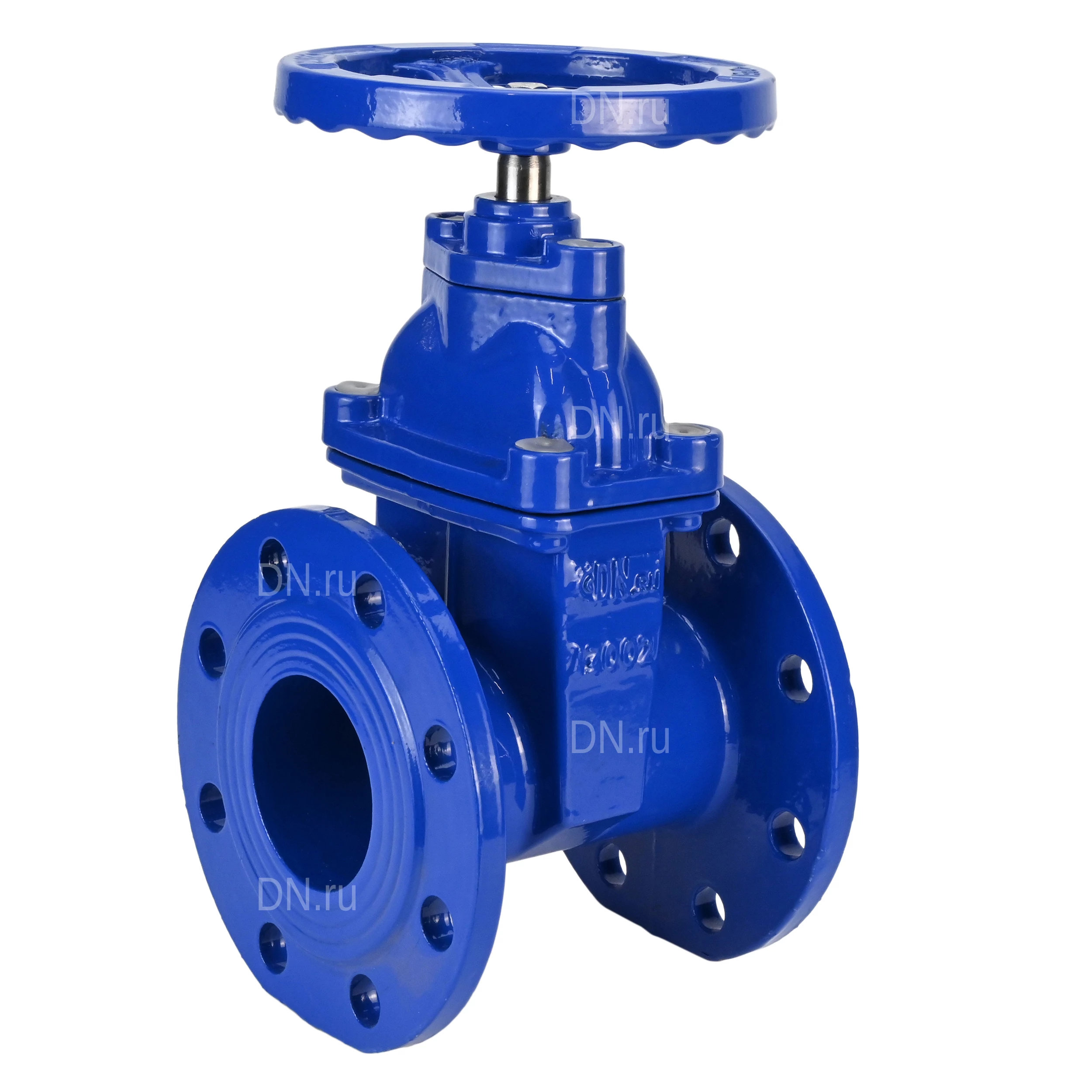

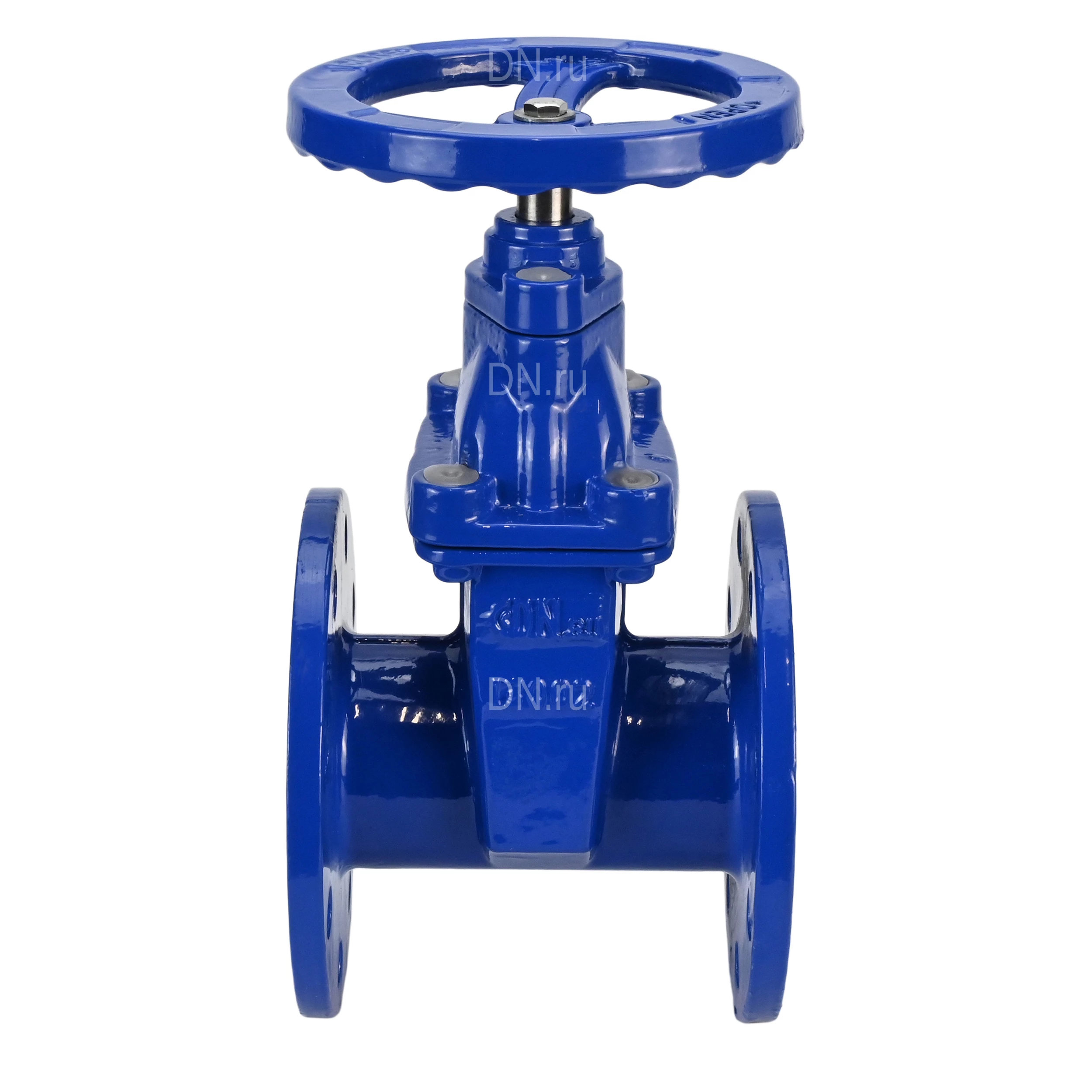

Задвижка клиновая 30ч39р (аналог МЗВ) DN.ru GVWN1414E-2W-F-S blue Ду80 Ру16 фланцевая, корпус - чугун GGG50, уплотнение - EPDM, со штурвалом и невыдвижным штоком, цвет - синий (D040-07250)

Name: Задвижка клиновая 30ч39р (аналог МЗВ) DN.ru GVWN1414E-2W-F-S blue Ду80 Ру16 фланцевая, корпус - чугун GGG50, уплотнение - EPDM, со штурвалом и невыдвижным штоком, цвет - синий (D040-07250)
Brand: DN.ru

Обновлено 7 месяцев назад

Описание

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Особенности: ● наличие двух рядов отверстий, что позволяет установить задвижку, используя соответствующий крепеж, на трубопровод с давлением рабочей среды 10 или 16 бар; ● эпоксидное порошковое покрытие толщиной 250 мкм с внутренней и внешней стороны корпуса.

Файлы для скачивания


dwg	DN80_PN16_3D_DWG.dwg	1.9 MB	AutoCAD 2018+
stp	DN80_PN16_3D_STEP.stp	2.2 MB	—

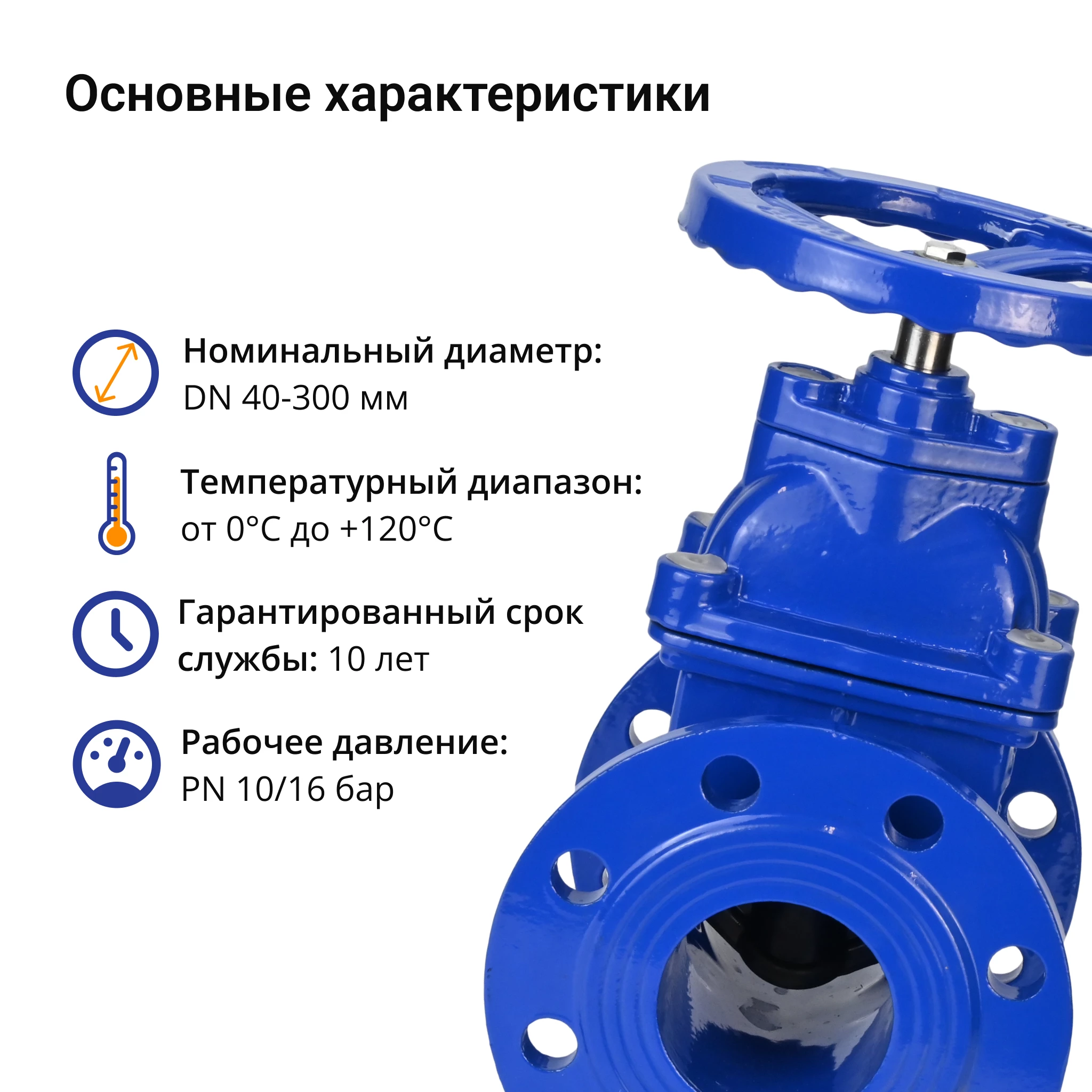

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	350 mm
Ширина	200 mm
Длина	180 mm
Вес	11500 g
Диаметр	80 mm
