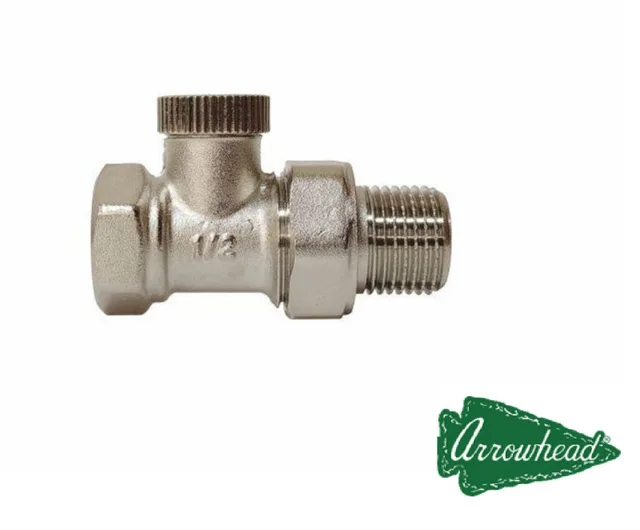

215022 Запорный радиаторный клапан Arrowhead Element, прямой, Ду15

Name: 215022 Запорный радиаторный клапан Arrowhead Element, прямой, Ду15
Brand: Arrowhead

Обновлено в 2024 году

Описание

Прямые клапаны запорные Arrowhead Element предназначены для применения в насосных системах водяного отопления, для отключения отдельного отопительного прибора для его демонтажа или технического обслуживания без опорожнения всей системы.

Клапан устанавливается, как правило, на обратном трубопроводе в обвязке отопительных приборов. Клапаны имеют в конструкции уплотнительные кольца o-ring благодаря которым монтаж получается быстрым, простым и надежным, исключая риск протечки и периодической подтяжки клапанов.

Клапаны запорные Arrowhead Element выпускаются в двух модификациях: прямой и угловой. Клапаны изготавливаются из чистой латуни с низким содержанием свинца и никелевым покрытием.

Файлы для скачивания


rfa	arrowhead_armaturatruboprovodov_zapornyiradiatorny.rfa	588 KB	Revit 2019
docx	Паспорт запорные клапаны.docx	343 KB	—
pdf	deklaraciyasootvetstviyatermostatika.pdf	83 KB	—
pdf	Буклет термостатика Аrrowhead.pdf	719 KB	—
pdf	dsneskgrtovarov_skando28.12.28.pdf	2.0 MB	—

Типоразмеры (2)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Тип
01 - G1/2"	0.149	0.149	Запорный радиаторный клапан Arrowhead Element, прямой, Ду15	15 мм	215022	DN15 : По умолчанию
02 - G3/4"	0.226	0.226	Запорный радиаторный клапан Arrowhead Element, прямой, Ду20	20 мм	215033	DN20 : По умолчанию

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Ширина	40 mm
Длина	65 mm
Вес	149 g
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Arrowhead
Материал	arrowhead.CW617N
