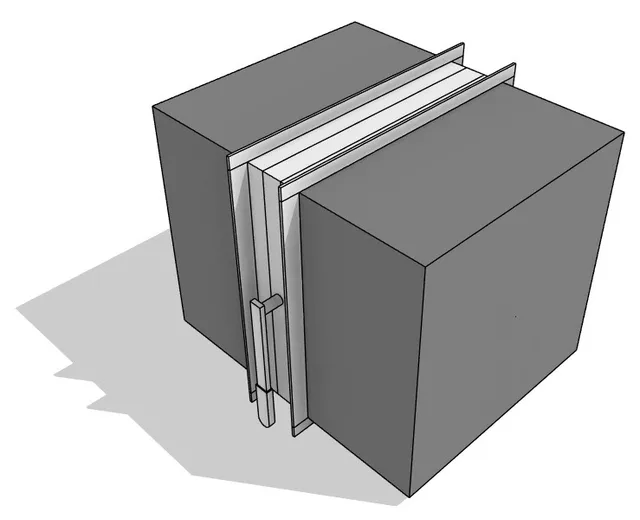

Воздухорегулирующий клапан SV-Constanta VKZ(A) Ручной Исполнение 1 Прямоугольный

Заслонки алюминиевые VKZ(A) предназначены для перекрытия вентиляционного канала, через который транспортируется воздух или невзрывоопасные смеси. Заслонки алюминиевые применяются в системах кондиционирования воздуха и вентиляции промышленных и общественных зданий. Принцип работы и конструкция Заслонки выполнены по одной конструктивной схеме и состоят из корпуса и поворотных лопаток(единых по сечению для клапанов всех типоразмеров), опорных подшипников, уплотнителей и привода. Лопатки изготавливаются из специальных фасонных профилей. Для вращения используются пластмассовые шестерни и подшипниковые втулки. Уплотнение лопаток по стыковым соединениям обеспечивается резиновым профилем. Ось механизма регулирования (квадратного сечения) может быть расположена на любой из лопаток на любой стороне блока. Клапаны могут оснащаться ручным приводом или электромеханическим приводом. Монтаж Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов или других агрегатов вентиляционных систем с помощью болтов и скоб. Ширина горизонтальных фланцев равна 25 мм, а вертикальных - 35 мм. При подсоединении заслонки к воздуховодам необходимо обратить внимание на то, что бы геометрия заслонки осталась неизменной, т.е. угол между горизонтальными и вертикальными стенками корпуса заслонки должен составлять 90 градусов.
