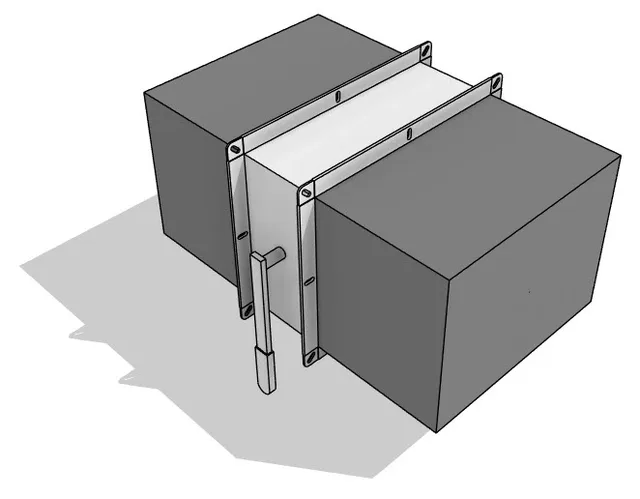

Воздухорегулирующий клапан SV-Constanta VKZ(C) Ручной Исполнение 1 Прямоугольный

Name: Воздухорегулирующий клапан SV-Constanta VKZ(C) Ручной Исполнение 1 Прямоугольный
Brand: СВК

Обновлено в 2025 году

Описание

Усиленная заслонка VKZ(C) состоит из четырехстеночного корпуса, выполненного из оцинкованной стали, створка клапана – выполнена из усиленного алюминиевого профиля, примыкание створок выполнено в форме замкового уплотнения. Усиленная заслонка VKZ(C) в своем составе не имеет никаких нагревательных элементов. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью системы рычагов и тяг. Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока. Для управления заслонками используется ручной или электромеханический привод. Привод подбирается на основании расчета требуемого крутящего момента.

Файлы для скачивания


rfa	Воздухорегулирующий клапан SV-Constanta VKZ(C) Ручной Исполнение 1 Прямоугольный.rfa	932 KB	Revit 2022

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Единица измерения ADSK_Единица измерения	шт
Приглашение автора семейства к сотрудничеству	Понравилось семейство? По сотрудничеству пишите на электронную почту vvnorotov@gmail.com
Комментарий автора семейства	Это семейство работает вместе с каталогом типоразмеров. 1. Скачайте каталог типоразмеров по URL ссылке в параметре «Каталог типоразмеров семейства»; 2. Сохраните это семейство вместе с каталогом типоразмеров. (Для корректной загрузки семейства в проект нужно, чтобы файл семейства .rfa и каталог типоразмеров .txt располагались в одной папке); 3. Откройте проект и загрузите в него семейство.
TypeName	Стандарт
Версия семейства	2024-11-11 18:43
