Воздухорегулирующий клапан SV-Constanta VKZ(C) Автоматический Исполнение 1 Прямоугольный

Name: Воздухорегулирующий клапан SV-Constanta VKZ(C) Автоматический Исполнение 1 Прямоугольный
Brand: СВК

Обновлено в 2025 году

Описание

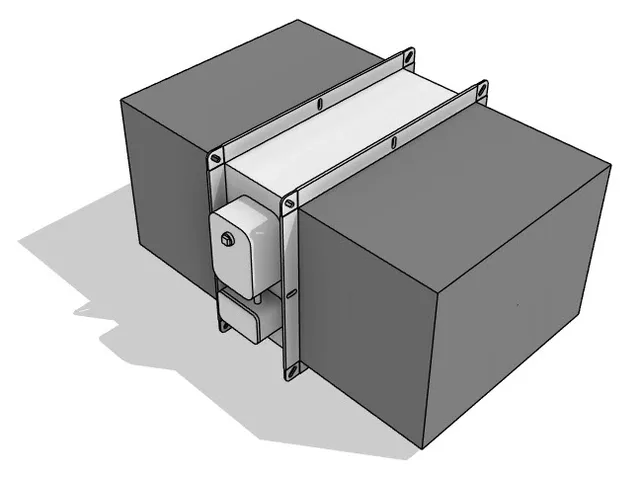

Усиленная заслонка VKZ(C) состоит из четырехстеночного корпуса, выполненного из оцинкованной стали, створка клапана – выполнена из усиленного алюминиевого профиля, примыкание створок выполнено в форме замкового уплотнения. Усиленная заслонка VKZ(C) в своем составе не имеет никаких нагревательных элементов. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью системы рычагов и тяг. Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока. Для управления заслонками используется ручной или электромеханический привод. Привод подбирается на основании расчета требуемого крутящего момента.

Файлы для скачивания


rfa	Воздухорегулирующий клапан SV-Constanta VKZ(C) Автоматический Исполнение 1 Прямоугольный.rfa	888 KB	Revit 2022

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Наименование ADSK Наименование	Заслонка усиленная VKZ(C), исполнение 1
Коэффициент мощности ADSK_Коэффициент мощности	0.8
Материал	Типовой
Таблица выбора Размерные данные	Размерные данные
TypeName	Стандарт
