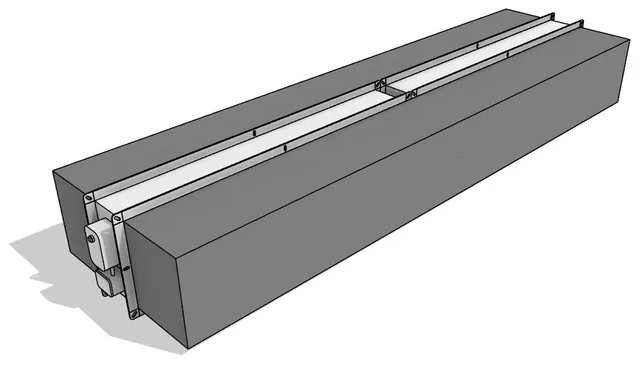

Воздухорегулирующий клапан SV-Constanta VKZ(H) Автоматический Исполнение 2 Прямоугольный

Name: Воздухорегулирующий клапан SV-Constanta VKZ(H) Автоматический Исполнение 2 Прямоугольный
Brand: СВК

Обновлено в 2025 году

Описание

Заслонка алюминиевая VKZ(H) производится прямоугольного сечения. Корпус заслонки - четырех-стеночный, выполненный с присоединительными фланцами. Лопатки клапана выполнена из алюминиевого профиля. Примыкание лопаток - в виде замкового уплотнения, в полости которого размещается трубчатый электронагреватель - ТЭН для временного разогрева стыка лопаток и облегчения их раскрытия в случае обмерзания. Мощность одного ТЭНа – 0,5 кВт. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычага и тяг. На корпусе заслонки размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты IP54).

Файлы для скачивания


rfa	Воздухорегулирующий клапан SV-Constanta VKZ(H) Автоматический Исполнение 2 Прямоугольный.rfa	1.1 MB	Revit 2022

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Алюминий, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
ID семейства	3hzcMHkUurEEwan5
Количество ADSK Количество	1
Автор семейства	Норотов Вячеслав Владимирович
Завод-изготовитель ADSK_Завод-изготовитель	ООО «СВК» (ИНН 5027045103)
Ток ADSK Ток	0 А
