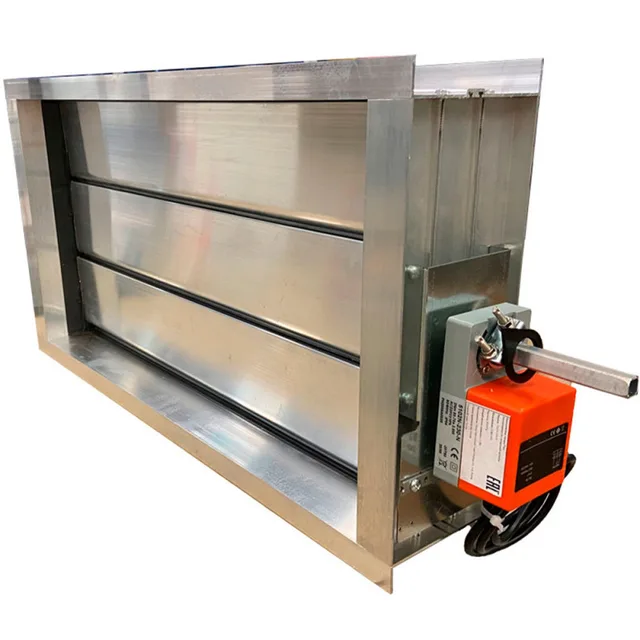

Заслонка воздушная Z- 8050 с приводом 5102N (2Нм, без пруж. возвр., 230В)

Name: Заслонка воздушная Z- 8050 с приводом 5102N (2Нм, без пруж. возвр., 230В)
Brand: Naveka

Обновлено в 2024 году

Описание

Заслонки предназначены для регулирования или перекрытия потока воздуха, проходящего через воздуховод. Заслонка круглого сечения изготовлена из оцинкованной стали. Лопатка так же изготовлена из оцинкованной стали и имеет уплотнение по ободу.
Заслонки прямоугольного сечения выполнены из алюминиевого профиля. Лопатки оснащены резиновым уплотнителем. Шток для привода имеет квадратное сечение со стороной 12 мм.

Клапан для прямоугольного подключения 800x500 мм. Установлен привод без пружинного возврата.

Файлы для скачивания


rfa	zaslonka_vozdushnaya_pryamougolnaya_s_privodom.rfa	448 KB	Revit 2019
pdf	zaslonka_vozdushnaya_z_pasport_2023_08_14.pdf	652 KB	—

Типоразмеры (12)

Наименование	300	400	500	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия
Заслонка воздушная Z-4020	False	False	False	Z- 4020 с приводом 3003N (3Нм, c пруж. возвр., 230В)	4.6	УН-00008094
Заслонка воздушная Z-5025	False	False	False	Z- 5025 с приводом 3003N (3Нм, c пруж. возвр., 230В)	5.5	УН-00008095
Заслонка воздушная Z-5030	True	False	False	Z- 5030 с приводом 3003N (3Нм, c пруж. возвр., 230В)	5.7	УН-00008096
Заслонка воздушная Z-6030	True	False	False	Z- 6030 с приводом 3003N (3Нм, c пруж. возвр., 230В)	6.2	УН-00008097
Заслонка воздушная Z-6035	True	False	False	Z- 6035 с приводом 3003N (3Нм, c пруж. возвр., 230В)	6.7	УН-00008098

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	560 mm
Ширина	950 mm
Длина	125 mm
Вес	8700 g
Диаметр	8050 mm
Общие характеристики
200	True
Наименование ADSK Наименование	Заслонка воздушная прямоугольная с приводом
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Материал	Алюминий
