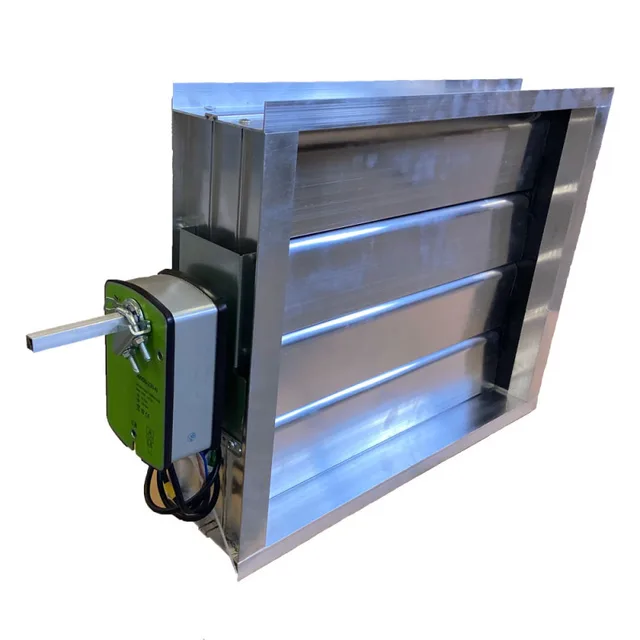

Заслонка воздушная Z- 8050 с приводом 3003N (3Нм, c пруж. возвр., 230В)

Name: Заслонка воздушная Z- 8050 с приводом 3003N (3Нм, c пруж. возвр., 230В)
Brand: Naveka

Обновлено в 2024 году

Описание

Заслонки предназначены для регулирования или перекрытия потока воздуха, проходящего через воздуховод. Заслонка круглого сечения изготовлена из оцинкованной стали. Лопатка так же изготовлена из оцинкованной стали и имеет уплотнение по ободу.
Заслонки прямоугольного сечения выполнены из алюминиевого профиля. Лопатки оснащены резиновым уплотнителем. Шток для привода имеет квадратное сечение со стороной 12 мм.

Файлы для скачивания


rfa	zaslonka_vozdushnaya_pryamougolnaya_s_privodom.rfa	448 KB	Revit 2019
pdf	zaslonka_vozdushnaya_z_pasport_2023_08_14.pdf	652 KB	—

Типоразмеры (12)

Наименование	300	400	500	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия
Заслонка воздушная Z-4020	False	False	False	Z- 4020 с приводом 3003N (3Нм, c пруж. возвр., 230В)	4.6	УН-00008094
Заслонка воздушная Z-5025	False	False	False	Z- 5025 с приводом 3003N (3Нм, c пруж. возвр., 230В)	5.5	УН-00008095
Заслонка воздушная Z-5030	True	False	False	Z- 5030 с приводом 3003N (3Нм, c пруж. возвр., 230В)	5.7	УН-00008096
Заслонка воздушная Z-6030	True	False	False	Z- 6030 с приводом 3003N (3Нм, c пруж. возвр., 230В)	6.2	УН-00008097
Заслонка воздушная Z-6035	True	False	False	Z- 6035 с приводом 3003N (3Нм, c пруж. возвр., 230В)	6.7	УН-00008098

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	560 mm
Ширина	950 mm
Длина	125 mm
Вес	9700 g
Диаметр	8050 mm
Общие характеристики
200	True
Наименование ADSK Наименование	Заслонка воздушная прямоугольная с приводом
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Материал	Алюминий
