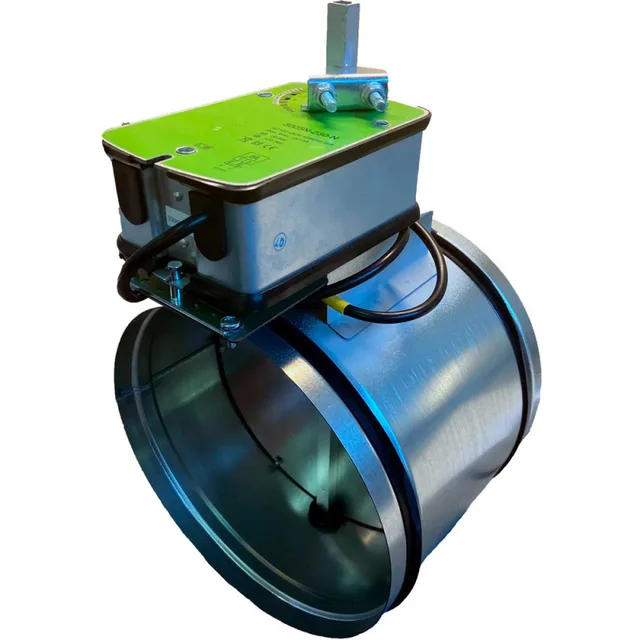

Заслонка воздушная ZE- 100 с приводом 3003N-230-N (3NM,с пруж. возвр., 230В) с эл.подогревом

Name: Заслонка воздушная ZE- 100 с приводом 3003N-230-N (3NM,с пруж. возвр., 230В) с эл.подогревом
Brand: Naveka

Обновлено в 2024 году

Описание

Заслонки предназначены для регулирования или перекрытия потока воздуха, проходящего через воздуховод. Заслонки изготовлены из оцинкованной стали. В заслонки прямоугольных сечений встроены трубчатые ТЭНы в местах смыкания лопаток. В круглых заслонках на корпус смонтирован греющий кабель.
Для управления нагревательными элементами должна быть предусмотрена система автоматики, которая обеспечит безопасность работы.
Допустимый диапазон температуры окружающей среды: -60 ºС +40 ºС.

Файлы для скачивания


rfa	zaslonka_vozdushnaya_kruglaya_s_privodom.rfa	452 KB	Revit 2019
pdf	zaslonka_vozdushnaya_ze_s_el_podogrevom_pasport_20.pdf	680 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия
Заслонка воздушная Z-250	Z- 250 с приводом 3003N (3Нм, c пруж. возвр., 230В)	3	УН-00008092
Заслонка воздушная Z-100	Z- 100 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.3	УН-00008088
Заслонка воздушная Z-125	Z- 125 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.4	—
Заслонка воздушная Z-160	Z- 160 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.5	УН-00008090
Заслонка воздушная Z-200	Z- 200 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.7	УН-00008091

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	155 mm
Ширина	320 mm
Длина	250 mm
Вес	2200 g
Диаметр	100 mm
Общие характеристики
Наименование ADSK Наименование	Заслонка воздушная круглая с приводом
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Материал	RAL 0000 Серый металл
