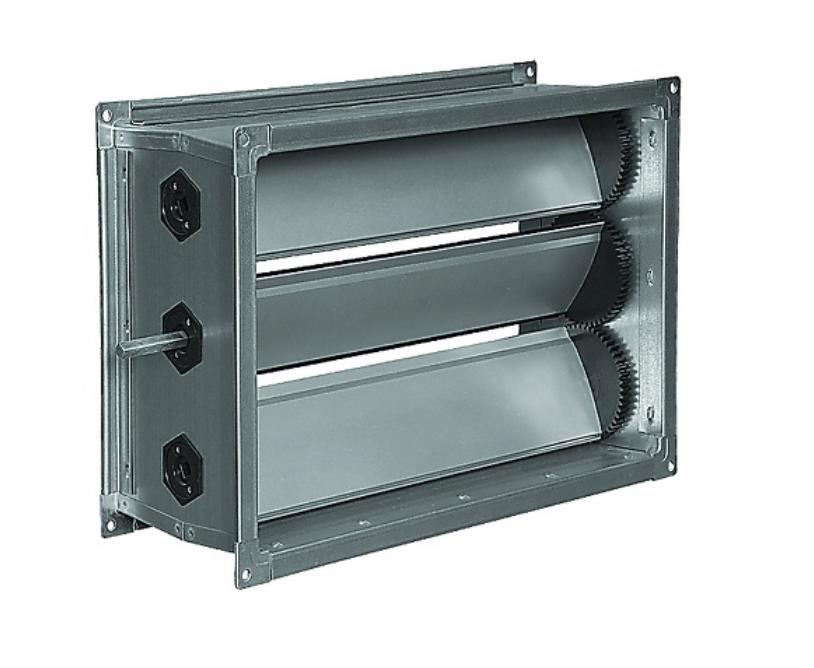

Заслонка утепленная регулирующая прямоугольная NCU

Name: Заслонка утепленная регулирующая прямоугольная NCU
Brand: NED

Обновлено 18 часов назад

Описание

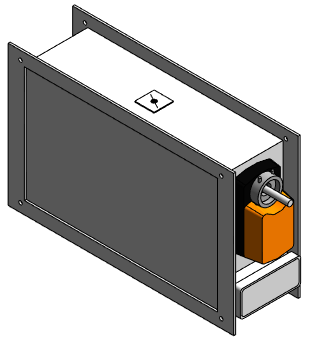

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания


rfa	NED_Заслонка_Утепленная_Регулирующая_NCU_Привод.rfa	836 KB	Revit 2018
pdf	NED_Инструкция_Канальное оборудование_V3.pdf	1.2 MB	—
rvt	NED_Каталог_Канальное оборудование_V4.rvt	45.1 MB	—
txt	NED_Заслонка_Утепленная_Регулирующая_NCU_Привод.txt	3 KB	—

Типоразмеры (7)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность
NCU 50-30	NCU 50-30	10	10	Заслонка утепленная регулирующая прямоугольная, 50х30	0.90 кВт	0.90 кВ·А
NCU 60-30	NCU 60-30	11	11	Заслонка утепленная регулирующая прямоугольная, 60х30	0.90 кВт	0.90 кВ·А
NCU 60-35	NCU 60-35	11.6	11.6	Заслонка утепленная регулирующая прямоугольная, 60х35	0.90 кВт	0.90 кВ·А
NCU 70-40	NCU 70-40	13.2	13.2	Заслонка утепленная регулирующая прямоугольная, 70х40	1.10 кВт	1.10 кВ·А
NCU 80-50	NCU 80-50	17.5	17.5	Заслонка утепленная регулирующая прямоугольная, 80х50	1.60 кВт	1.60 кВ·А

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	ADSK_Сталь оцинкованная
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	NED
