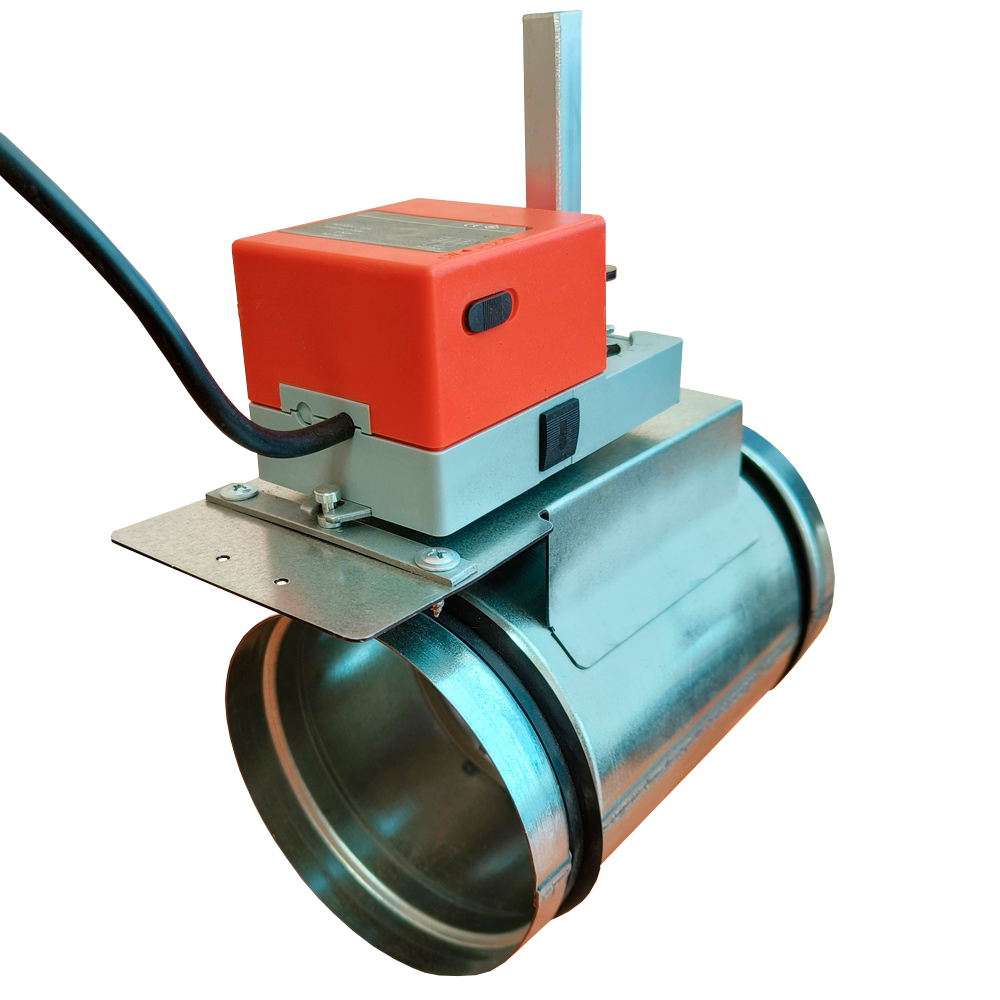

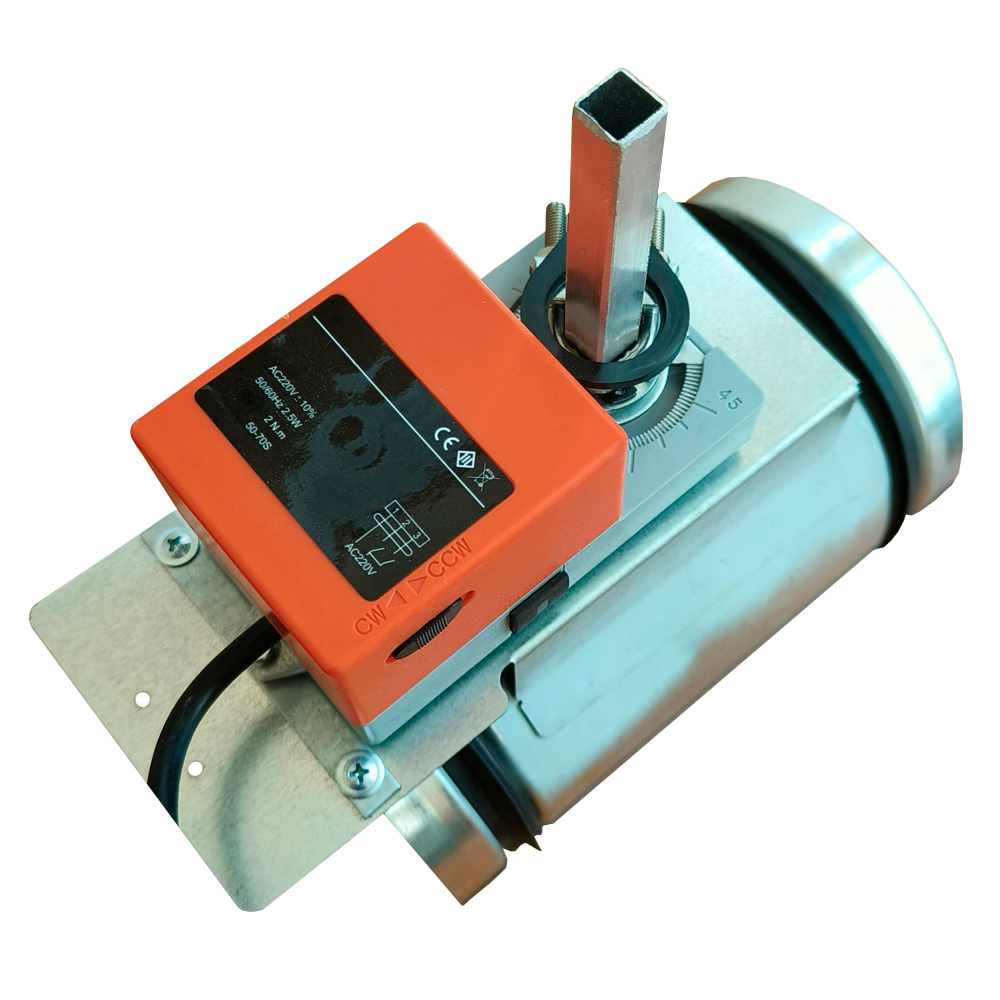

Заслонка воздушная Z- 315 с приводом 5102N (2Нм, без пруж. возвр., 230В)

Name: Заслонка воздушная Z- 315 с приводом 5102N (2Нм, без пруж. возвр., 230В)
Brand: Naveka

Обновлено в 2024 году

Описание

Заслонки предназначены для регулирования или перекрытия потока воздуха, проходящего через воздуховод. Заслонка круглого сечения изготовлена из оцинкованной стали. Лопатка так же изготовлена из оцинкованной стали и имеет уплотнение по ободу.
Заслонки прямоугольного сечения выполнены из алюминиевого профиля. Лопатки оснащены резиновым уплотнителем. Шток для привода имеет квадратное сечение со стороной 12 мм.

Заслонка воздушная Z- 315 с приводом 5102N (2Нм, без пруж. возвр., 230В) для круглого канала диаметром d315 мм. Установлен привод без пружинного возврата.

Файлы для скачивания


rfa	zaslonka_vozdushnaya_kruglaya_s_privodom.rfa	452 KB	Revit 2019
pdf	zaslonka_vozdushnaya_z_pasport_2023_08_14.pdf	652 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия
Заслонка воздушная Z-250	Z- 250 с приводом 3003N (3Нм, c пруж. возвр., 230В)	3	УН-00008092
Заслонка воздушная Z-100	Z- 100 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.3	УН-00008088
Заслонка воздушная Z-125	Z- 125 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.4	—
Заслонка воздушная Z-160	Z- 160 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.5	УН-00008090
Заслонка воздушная Z-200	Z- 200 с приводом 3003N (3Нм, c пруж. возвр., 230В)	2.7	УН-00008091

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	325 mm
Ширина	535 mm
Длина	250 mm
Вес	2500 g
Диаметр	315 mm
Общие характеристики
Наименование ADSK Наименование	Заслонка воздушная круглая с приводом
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Материал	RAL 0000 Серый металл
