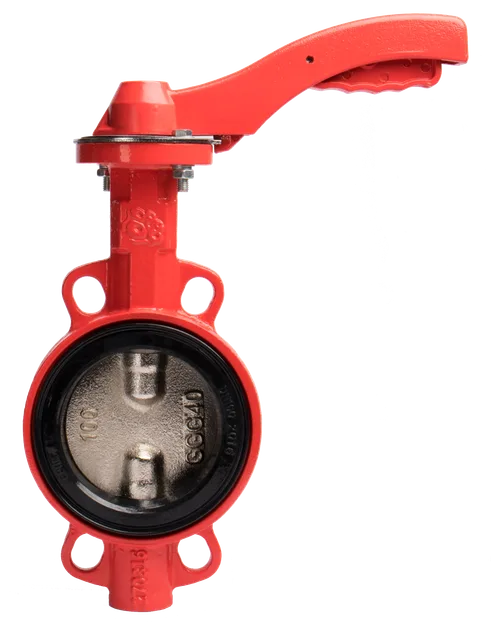

Затвор дисковый поворотный РАШВОРК 201-065-16, DN065, PN16, GG25 / CF8 / EPDM, М/Ф, рукоятка, квадрат 11х11

Name: Затвор дисковый поворотный РАШВОРК 201-065-16, DN065, PN16, GG25 / CF8 / EPDM, М/Ф, рукоятка, квадрат 11х11
Brand: RUSHWORK | VALSTOK

Обновлено 9 месяцев назад

Описание

Затворы применяются для полного перекрытия или регулирования расхода рабочей среды в системах водоснабжения и водоотведения, отопления, холодоснабжения, вентиляции, пожаротушения и иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.
В зависимости от применяемых материалов затворы дисковые поворотные могут использоваться для питьевой и технической воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, нейтральных сред, таких как воздух и азот.

Версия Ревит 2019. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	ЗД РАШВОРК арт.200_201_211_215.rfa	2.0 MB	Revit 2021
dwg	3D_200_201_211_215_DN65.dwg	1.5 MB	AutoCAD 2018+
dwg	2D_200_201_211_215_DN65.dwg	523 KB	AutoCAD 2018+
stp	3D_200_201_211_215_DN65.stp	2.7 MB	—
pdf	2D_200_201_211_215_DN65.pdf	31 KB	—

Типоразмеры (60)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Управление
Затвор дисковый поворотный РАШВОРК 200-040-16, DN040, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 9х9	2.7	Затвор дисковый поворотный РАШВОРК 200-040-16, DN040, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 9х9	200-040-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-050-16, DN050, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	2.84	Затвор дисковый поворотный РАШВОРК 200-050-16, DN050, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-050-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-065-16, DN065, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	3.29	Затвор дисковый поворотный РАШВОРК 200-065-16, DN065, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-065-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-080-16, DN080, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	3.76	Затвор дисковый поворотный РАШВОРК 200-080-16, DN080, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-080-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-100-16, DN100, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	5.5	Затвор дисковый поворотный РАШВОРК 200-100-16, DN100, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-100-16	Управление : Рукоятка DN100_150

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	279 mm
Ширина	94 mm
Длина	46 mm
Вес	3290 g
Диаметр	65 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО ТД "РАШВОРК"
Корпус	GG25
Угол	60.00° deg
