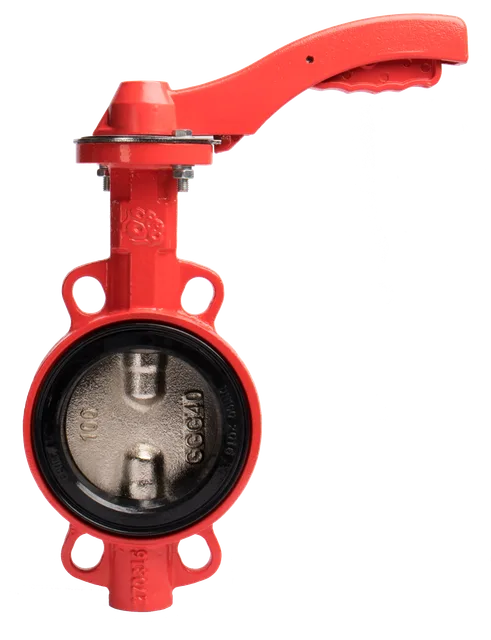

Затвор дисковый поворотный РАШВОРК 215-050-16, DN050, PN16, GG25 / CF8 / VITON, М/Ф, рукоятка, квадрат 11х11

Name: Затвор дисковый поворотный РАШВОРК 215-050-16, DN050, PN16, GG25 / CF8 / VITON, М/Ф, рукоятка, квадрат 11х11
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

Затворы применяются для полного перекрытия или регулирования расхода рабочей среды в системах водоснабжения и водоотведения, отопления, холодоснабжения, вентиляции, пожаротушения и иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.
В зависимости от применяемых материалов затворы дисковые поворотные могут использоваться для питьевой и технической воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, нейтральных сред, таких как воздух и азот.

Версия Ревит 2019. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	ЗД РАШВОРК арт.200_201_211_215.rfa	2.0 MB	Revit 2021
dwg	2D_200_201_211_215_DN50.dwg	392 KB	AutoCAD 2018+
dwg	3D_200_201_211_215_DN50.dwg	2.1 MB	AutoCAD 2018+
pdf	2D_200_201_211_215_DN50.pdf	33 KB	—
stp	3D_200_201_211_215_DN50.stp	2.9 MB	—

Типоразмеры (60)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Управление
Затвор дисковый поворотный РАШВОРК 200-040-16, DN040, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 9х9	2.7	Затвор дисковый поворотный РАШВОРК 200-040-16, DN040, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 9х9	200-040-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-050-16, DN050, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	2.84	Затвор дисковый поворотный РАШВОРК 200-050-16, DN050, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-050-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-065-16, DN065, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	3.29	Затвор дисковый поворотный РАШВОРК 200-065-16, DN065, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-065-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-080-16, DN080, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	3.76	Затвор дисковый поворотный РАШВОРК 200-080-16, DN080, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-080-16	Управление : Рукоятка DN40_80
Затвор дисковый поворотный РАШВОРК 200-100-16, DN100, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	5.5	Затвор дисковый поворотный РАШВОРК 200-100-16, DN100, PN16, GG25 / GGG40 / EPDM, М/Ф, рукоятка, квадрат 11х11	200-100-16	Управление : Рукоятка DN100_150

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	266 mm
Ширина	82 mm
Длина	43 mm
Вес	2840 g
Диаметр	50 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО ТД "РАШВОРК"
Корпус	GG25
Угол	60.00° deg
