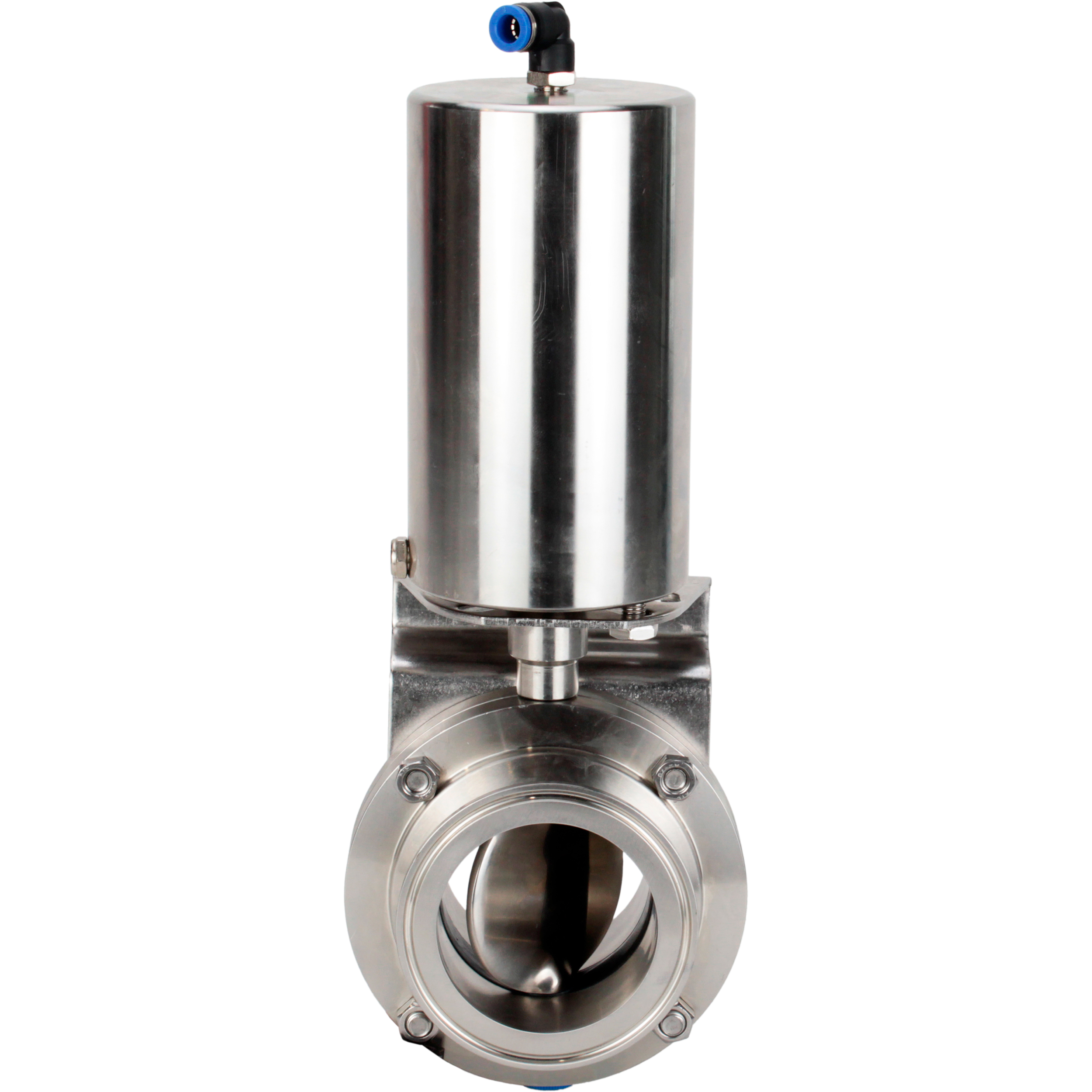

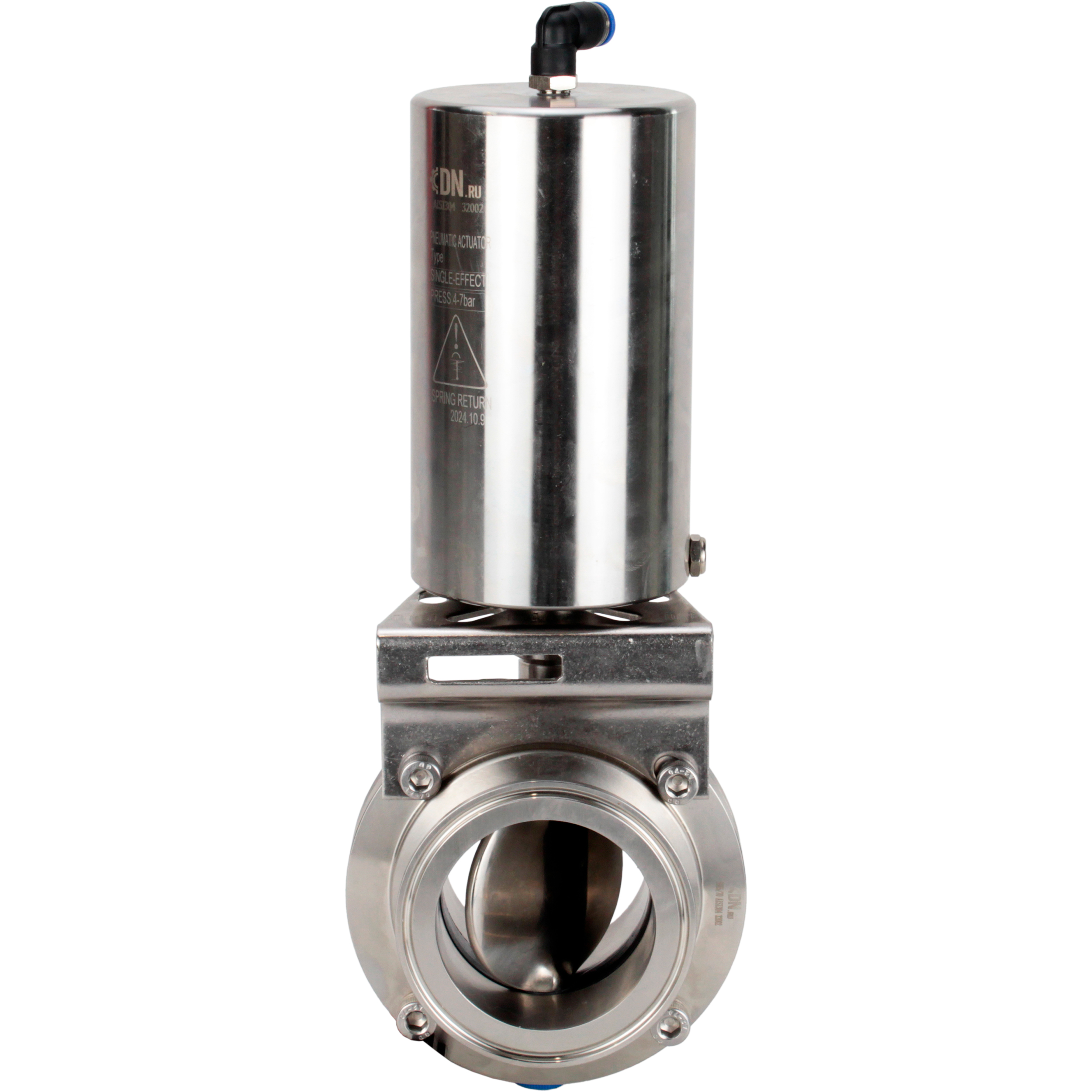

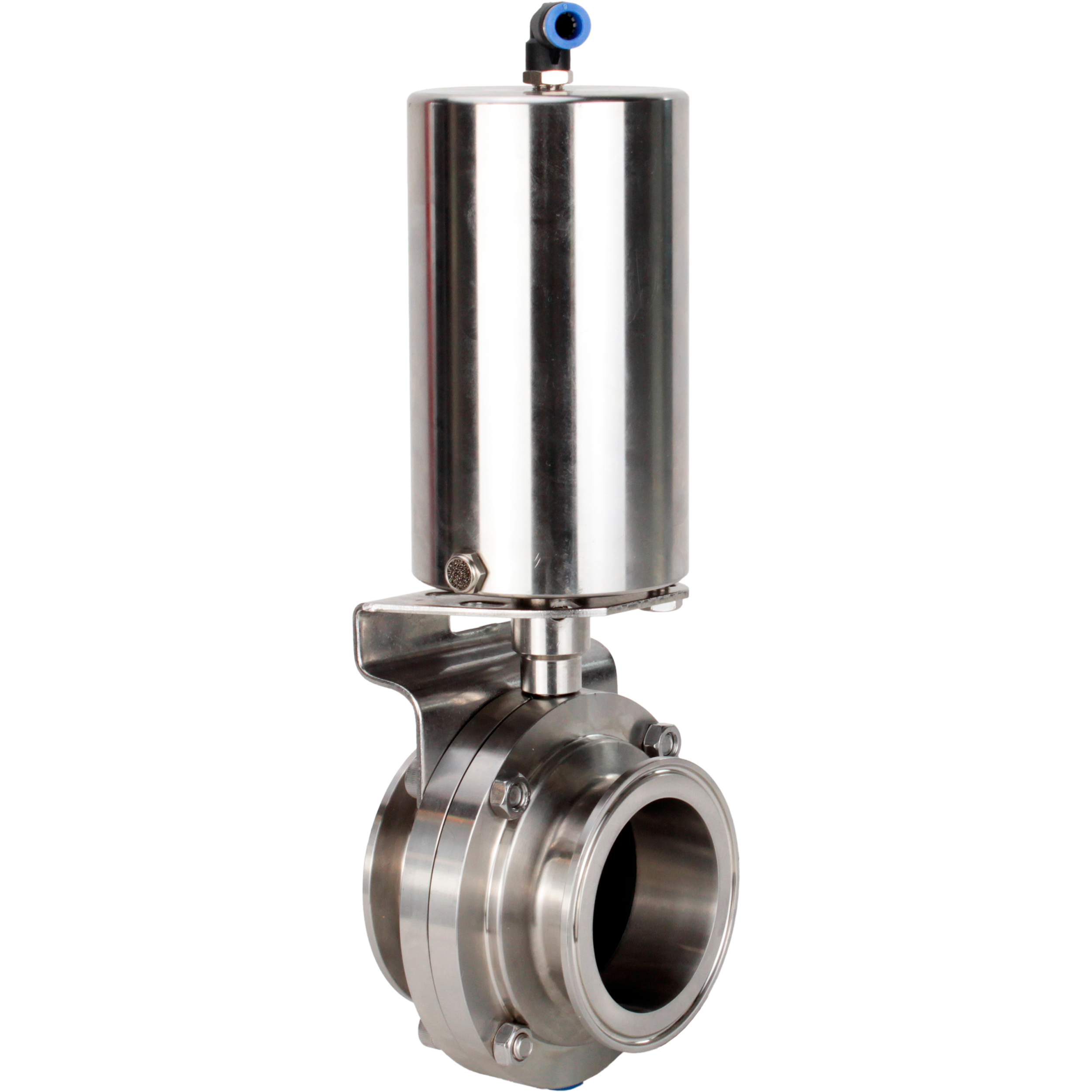

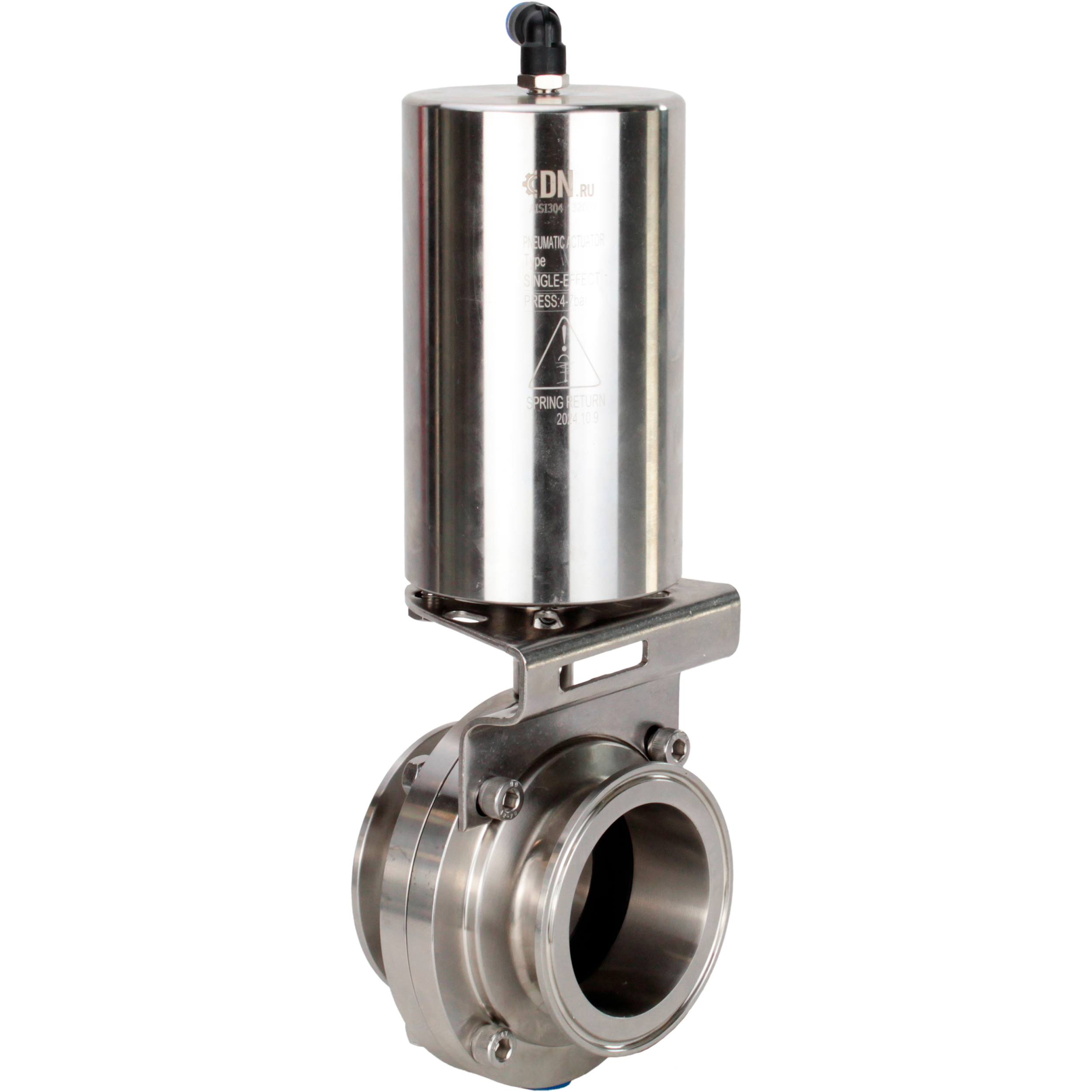

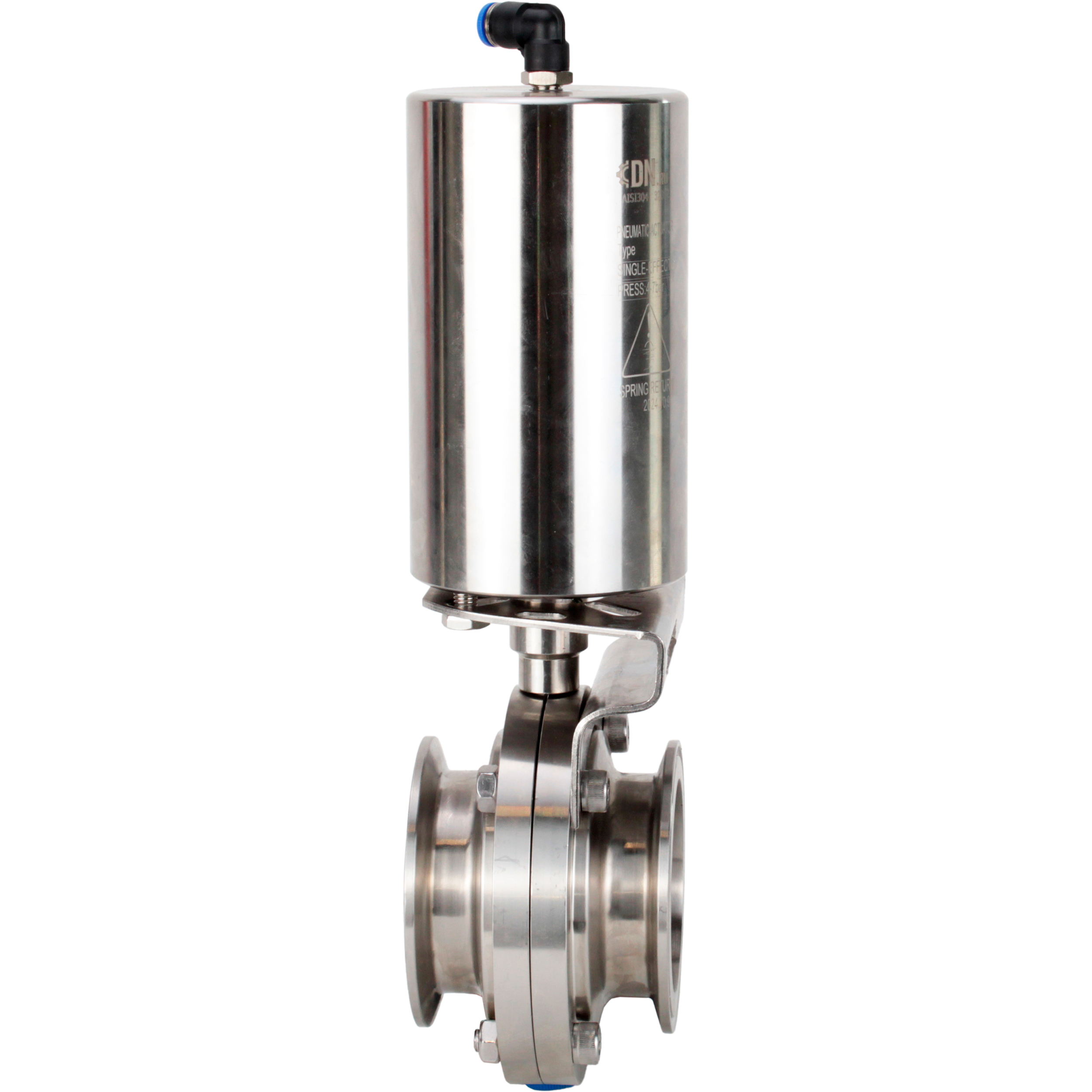

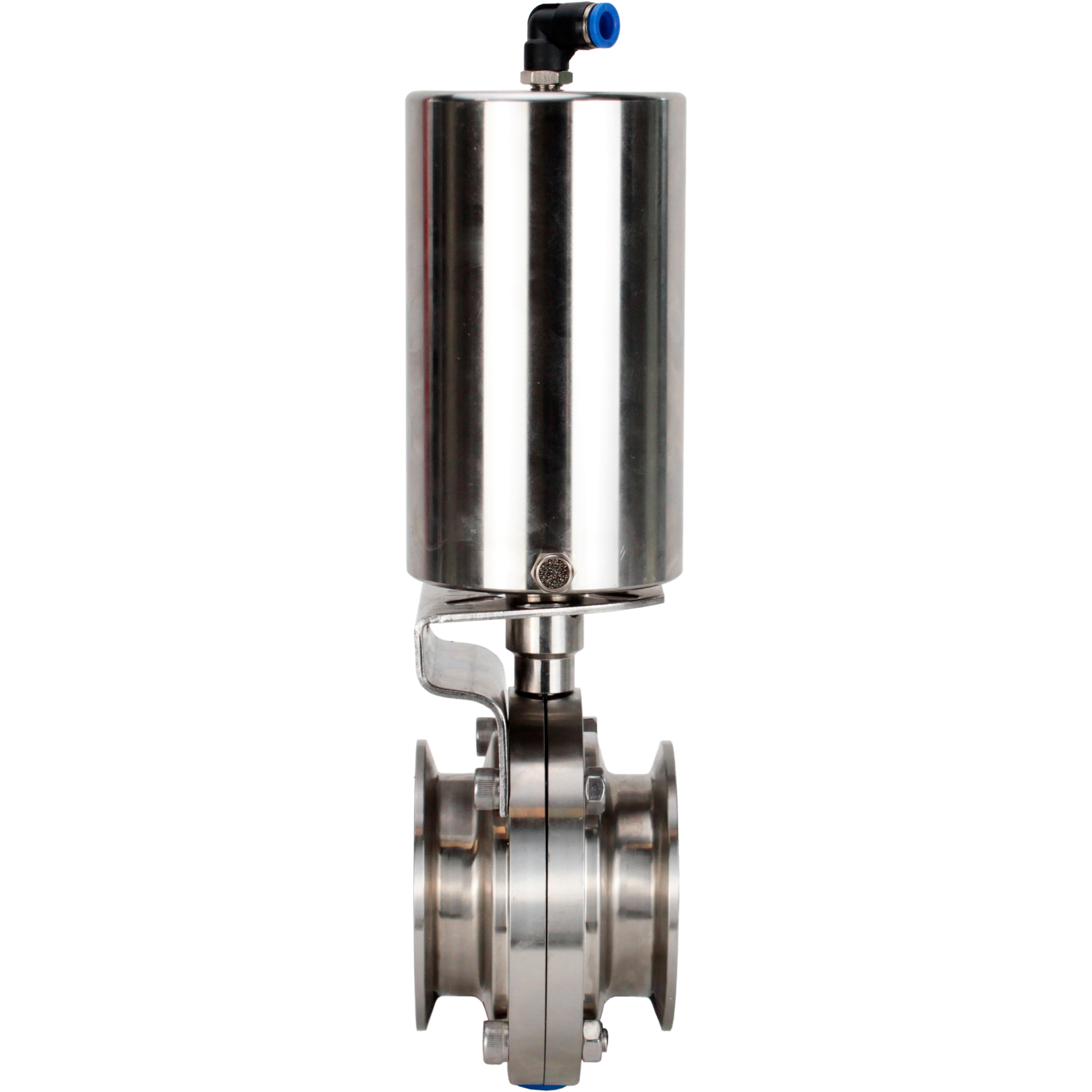

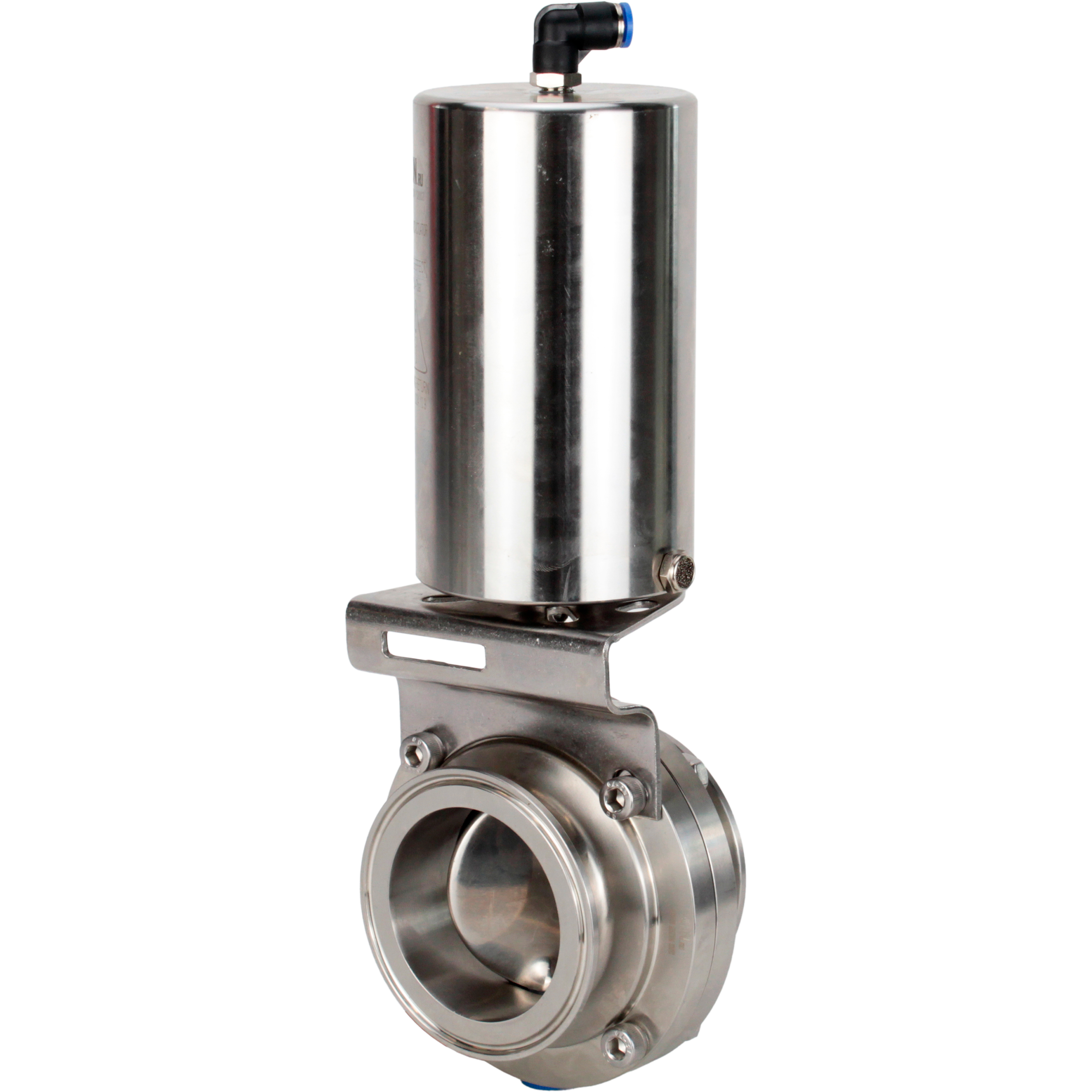

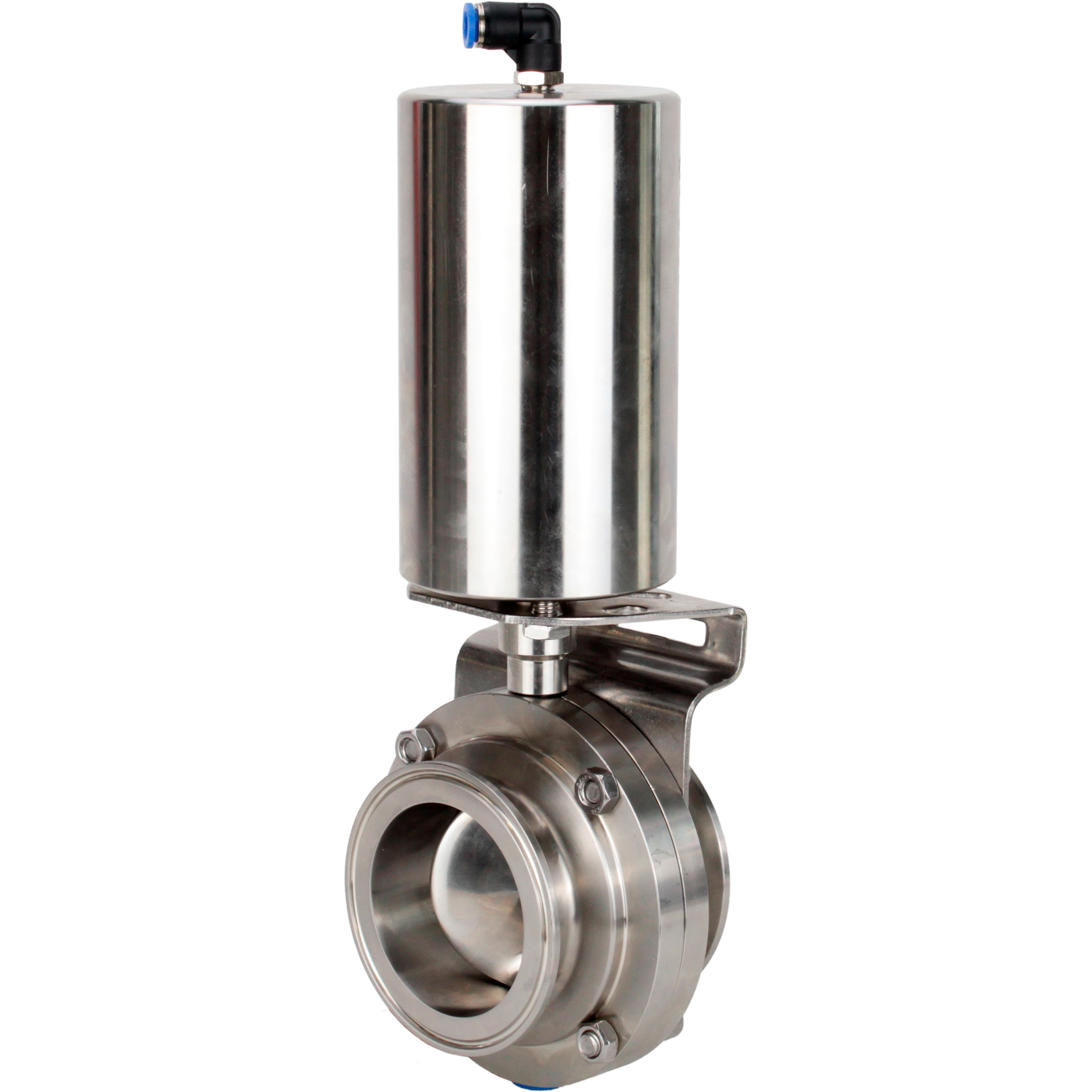

Затвор дисковый поворотный кламповый DN.ru WBV3131E-2W-C-H Д65 Ру10 корпус - пищевая нержавеющая сталь 304, уплотнение – EPDM, с пневмоприводом DN.ru PA-SA-85 с возвратными пружинами (D050-65625)

Name: Затвор дисковый поворотный кламповый DN.ru WBV3131E-2W-C-H Д65 Ру10 корпус - пищевая нержавеющая сталь 304, уплотнение – EPDM, с пневмоприводом DN.ru PA-SA-85 с возвратными пружинами (D050-65625)
Brand: DN.ru

Обновлено 5 месяцев назад

Описание

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Пневмопривод с возвратными пружинами PA-SA-85 предназначен для автоматизации процесса управления четвертьоборотной трубопроводной арматурой. Принцип работы пневмопривода с возвратными пружинами основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессорной линии подготовленным. При работе поршень цилиндра выполняет поступательно-вращательное движение. Воздух подается только с одной стороны от поршня, возврат поршня осуществляется за счет действия возвратной пружины. В таких цилиндрах возвратная пружина снижает усилие прямого хода, развиваемое цилиндром под действием сжатого воздуха, а усилие при возврате в исходное положение определяется жесткостью и степенью сжатия пружины.

Файлы для скачивания


dwg	dn65_3d_dwg.dwg	1.1 MB	AutoCAD 2018+
stp	dn65_3d_step.stp	720 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	305.5 mm
Ширина	91 mm
Длина	80 mm
Вес	5520 g
Диаметр	65 mm
