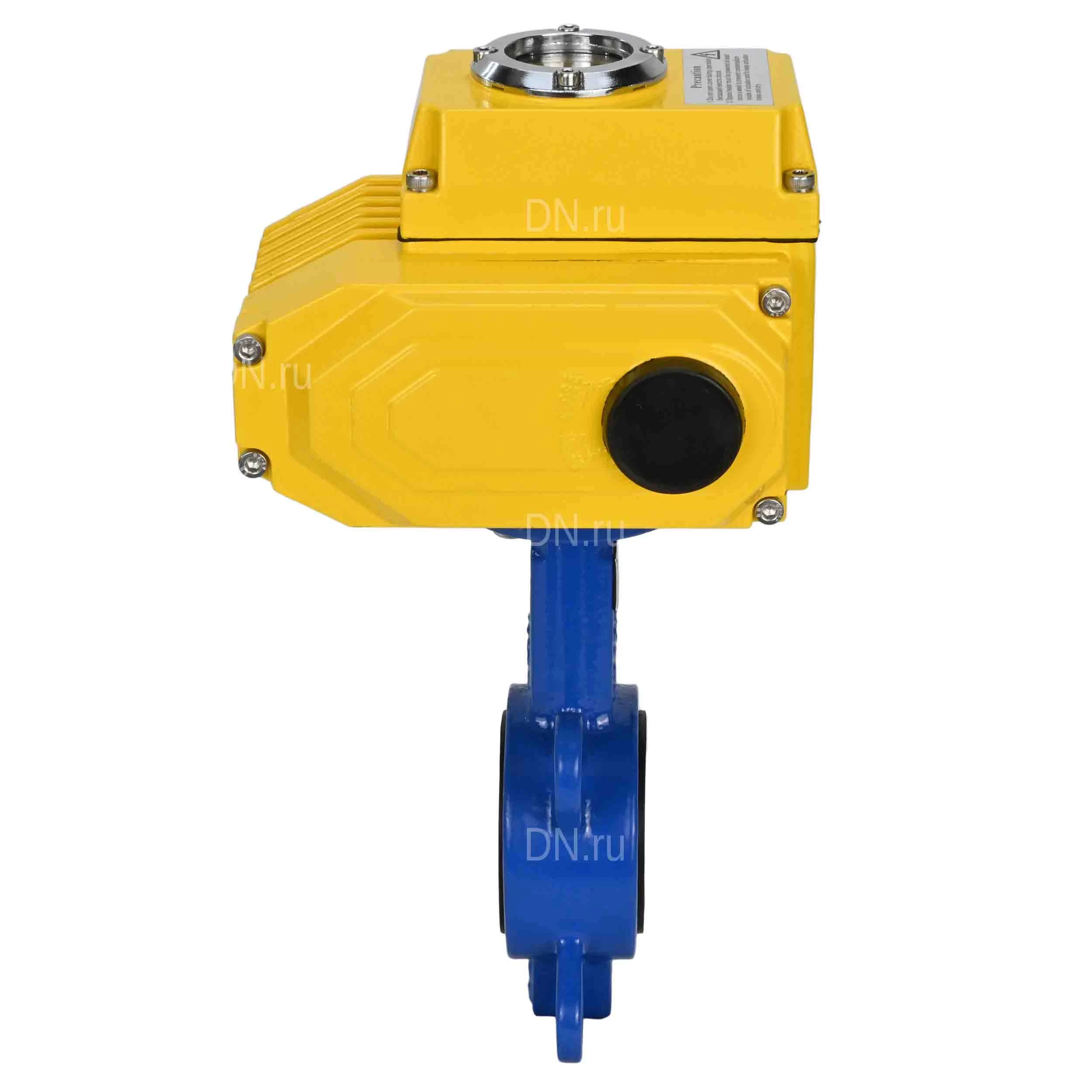

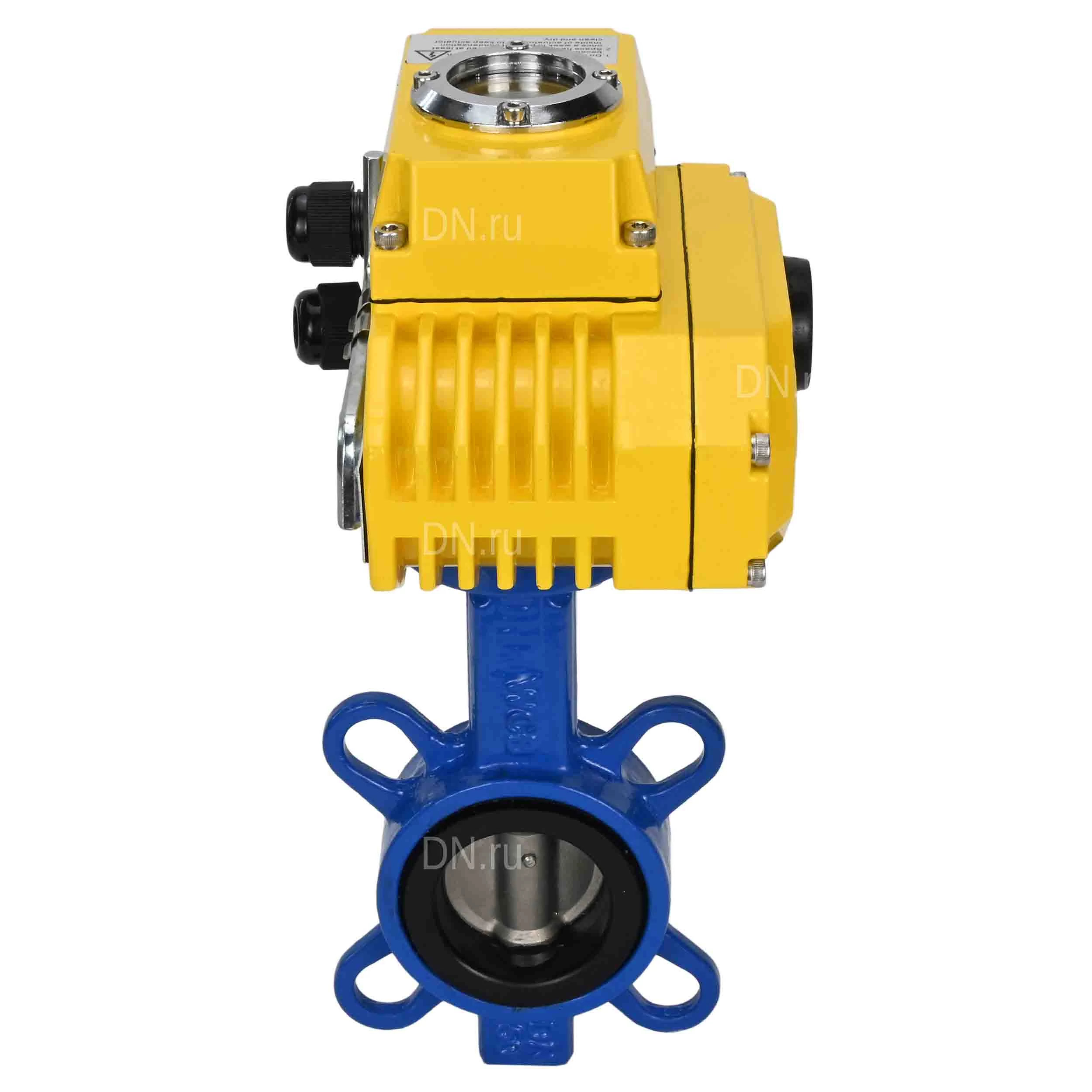

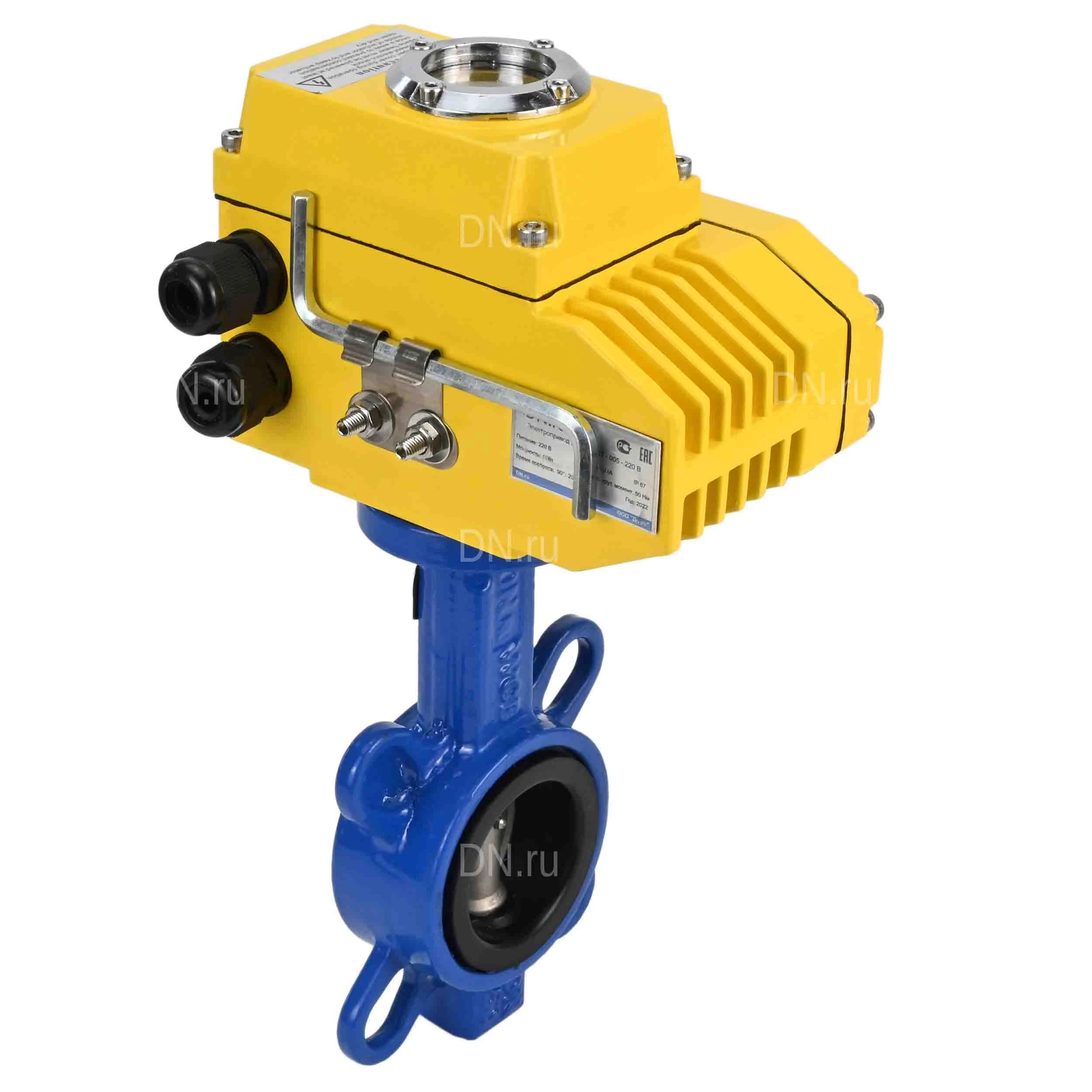

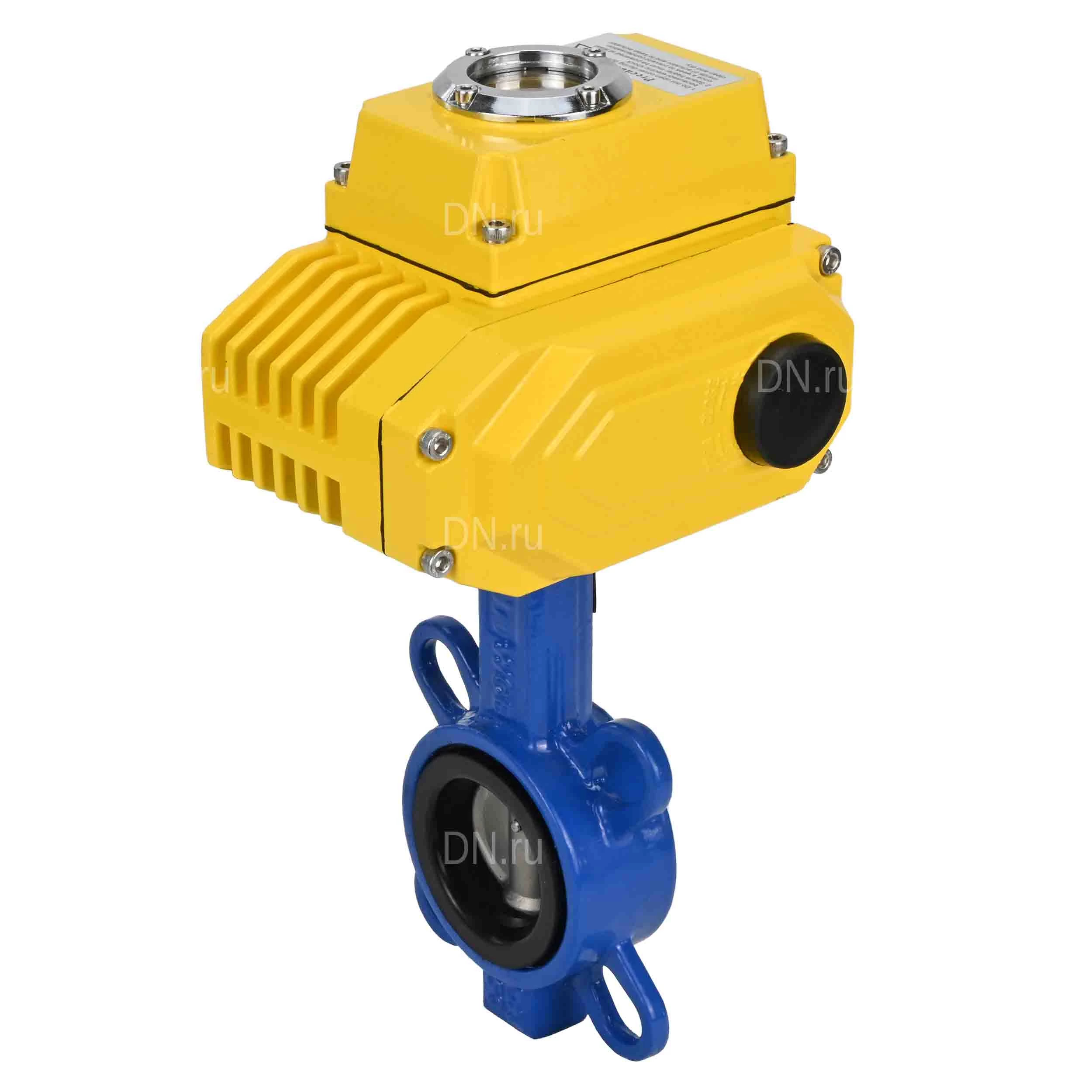

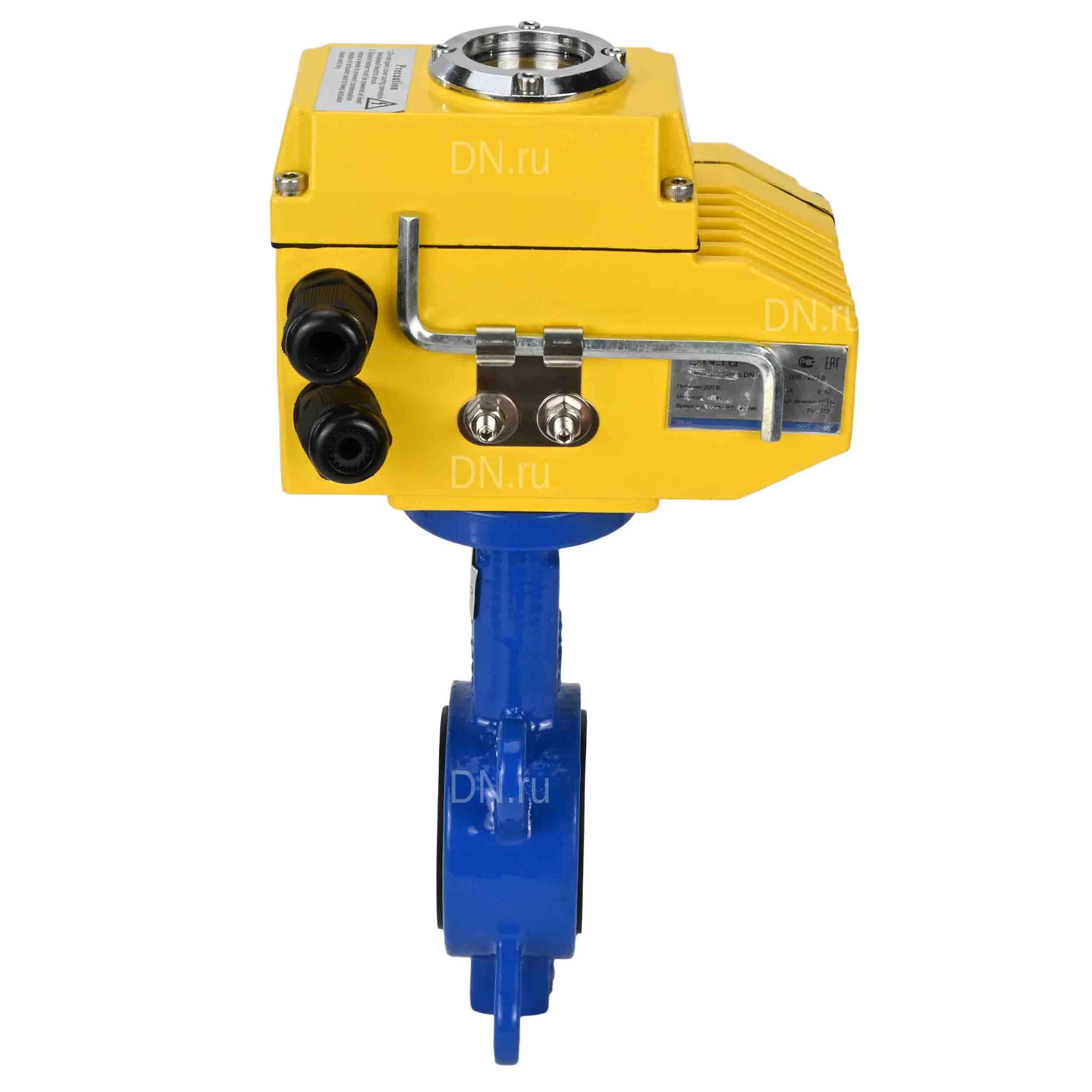

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом DN.ru QT-N-010EM-O1-24VDC-У1 24В (D050-84194)

Name: Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом DN.ru QT-N-010EM-O1-24VDC-У1 24В (D050-84194)
Brand: DN.ru

Обновлено 10 месяцев назад

Описание

Современные высококачественные затворы DN.ru WBV3432E-2W-Fb-H находят своё применение как в системах горячего и холодного водоснабжения гражданских и промышленных объектов, так и на технологических линиях с повышенными требованиями к применяемому оборудованию. Благодаря материалу корпуса углеродистая сталь и материалу диска Нержавеющая сталь AISI 316L/03Х16Н15М3 сфера применения затворов расширяется вплоть до агрессивных сред. Материал уплотнения EPDM позволяет сохранять работоспособность затворов до температур 120°C. Наличие в комплекте электропривода QT-N-010EM-O1-24VDC-У1 позволяет удалённо управлять затвором и решать широкий спектр задач атоматизации. Затворы с электроприводом предназначены для эксплуатации в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Напряжение питающей сети привода 24В. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Файлы для скачивания


dwg	DN100_3D_DWG.dwg	1.7 MB	AutoCAD 2018+
stp	DN100_3D_STEP.stp	2.2 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	400 mm
Ширина	133 mm
Длина	52 mm
Вес	8700 g
Диаметр	100 mm
