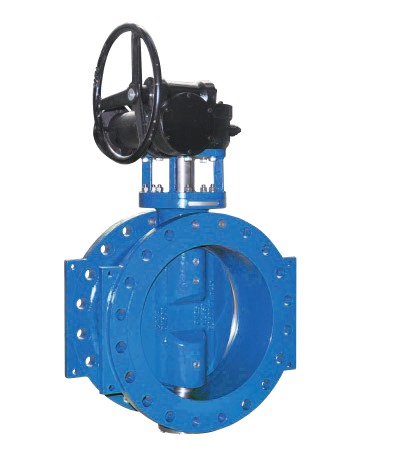

Затвор дисковый поворотный двухэксцентриковый фланцевый GALA Fig. 2688

Name: Затвор дисковый поворотный двухэксцентриковый фланцевый GALA Fig. 2688
Brand: Gala

Обновлено 11 месяцев назад

Описание

Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства. Двухэксцентриковые дисковые поворотные затворы применяются в системах, где рабочей средой является холодная вода: водоснабжение (питьевая вода), водоотведение (техническая вода), пожаротушение. Может также применяться с другими жидкими средами, не агрессивными к указанным в настоящем паспорте материалам затвора. Технические характеристики: Номинальный диаметр, DN: 100-1200 мм (иные диаметры по запросу) Максимальное давление, РN: 16 бар/25 бар Рабочая температура: -10°C ~ 80° Тип присоединения: Фланцевый Класс герметичности: А (по ГОСТ 9544-2015) Ответные фланцы: Плоские или воротниковые Покрытие: 200 мкм(по умолчанию) зеленого цвета Ral6005 (по умолчанию) Ral6005 / Синий Ral 5015 Среда применения: Холодная вода Управление: Редуктор, электропривод

Файлы для скачивания


rfa	GALA_ЗатворДисковыйПоворотныйДвухэксцентриковыйФланцевый_Dn100-250_Fig2688.rfa	564 KB	Revit 2019
rfa	GALA_ЗатворДисковыйПоворотныйДвухэксцентриковыйФланцевый_Dn300-1200_Fig2688.rfa	600 KB	Revit 2019
pdf	Двухэксцентриковый дисковый поворотный затвор 2688.pdf	1.3 MB	—

Типоразмеры (11)

Наименование
Затвор дисковый поворотный двухэксцентриковый фланцевый GALA Fig. 2688 Dn300
Затвор дисковый поворотный двухэксцентриковый фланцевый GALA Fig. 2688 Dn350
Затвор дисковый поворотный двухэксцентриковый фланцевый GALA Fig. 2688 Dn400
Затвор дисковый поворотный двухэксцентриковый фланцевый GALA Fig. 2688 Dn450
Затвор дисковый поворотный двухэксцентриковый фланцевый GALA Fig. 2688 Dn500

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	285 mm
Ширина	172 mm
Длина	180 mm
Вес	20400 g
Диаметр	100 mm
Общие характеристики
Материал ADSK Материал	GALA_Синий
Завод-изготовитель ADSK_Завод-изготовитель	GALA
LT	GALA_ЗатворДисковыйПоворотныйДвухэксцентриковыйФланцевый_Dn300-1200_Fig2688
Изготовитель	GALA
Комментарии к типоразмеру	https://www.gala-valves.com/ru/waterworks-butterfly-valve/Double-Eccentric-Butterfly-Valve.html
