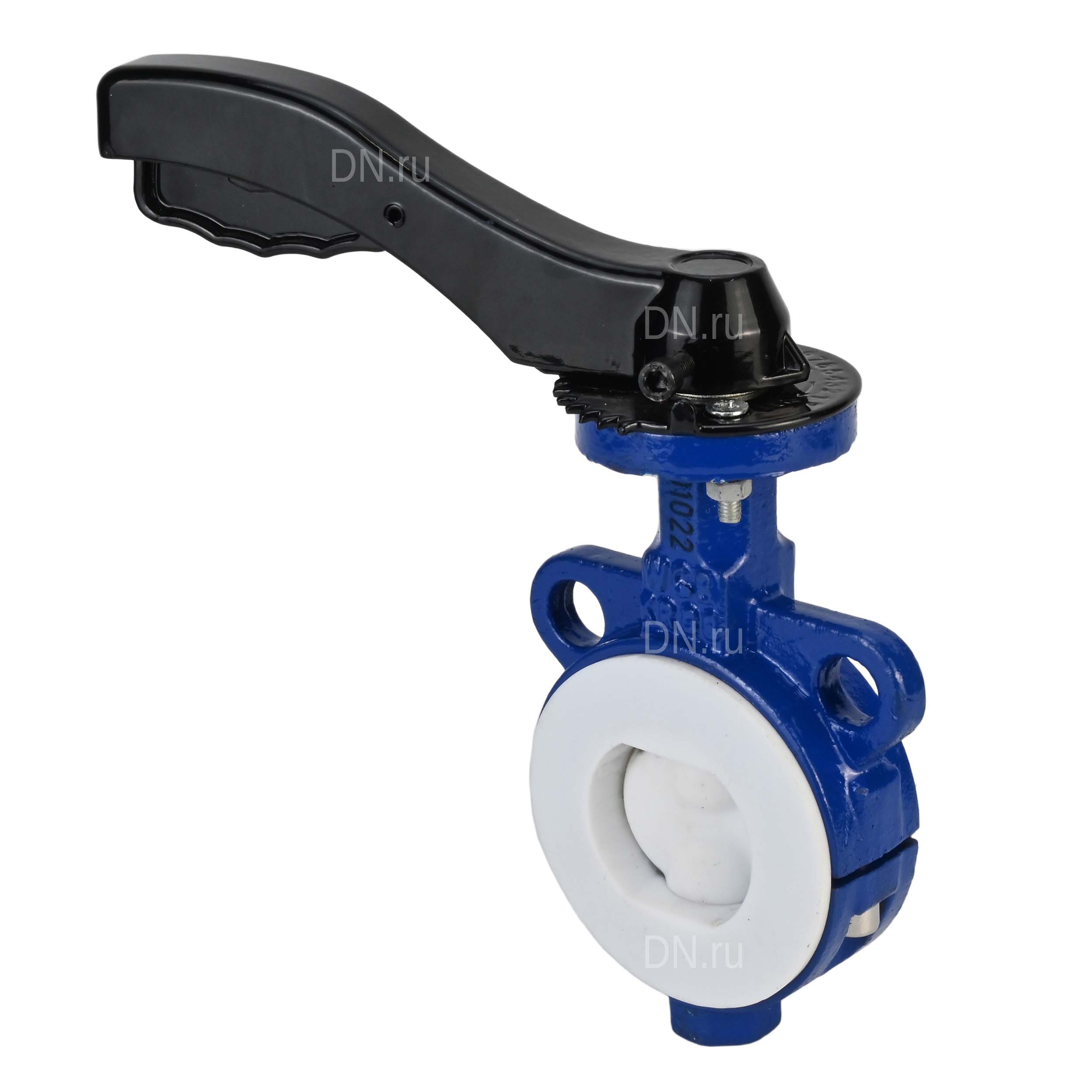

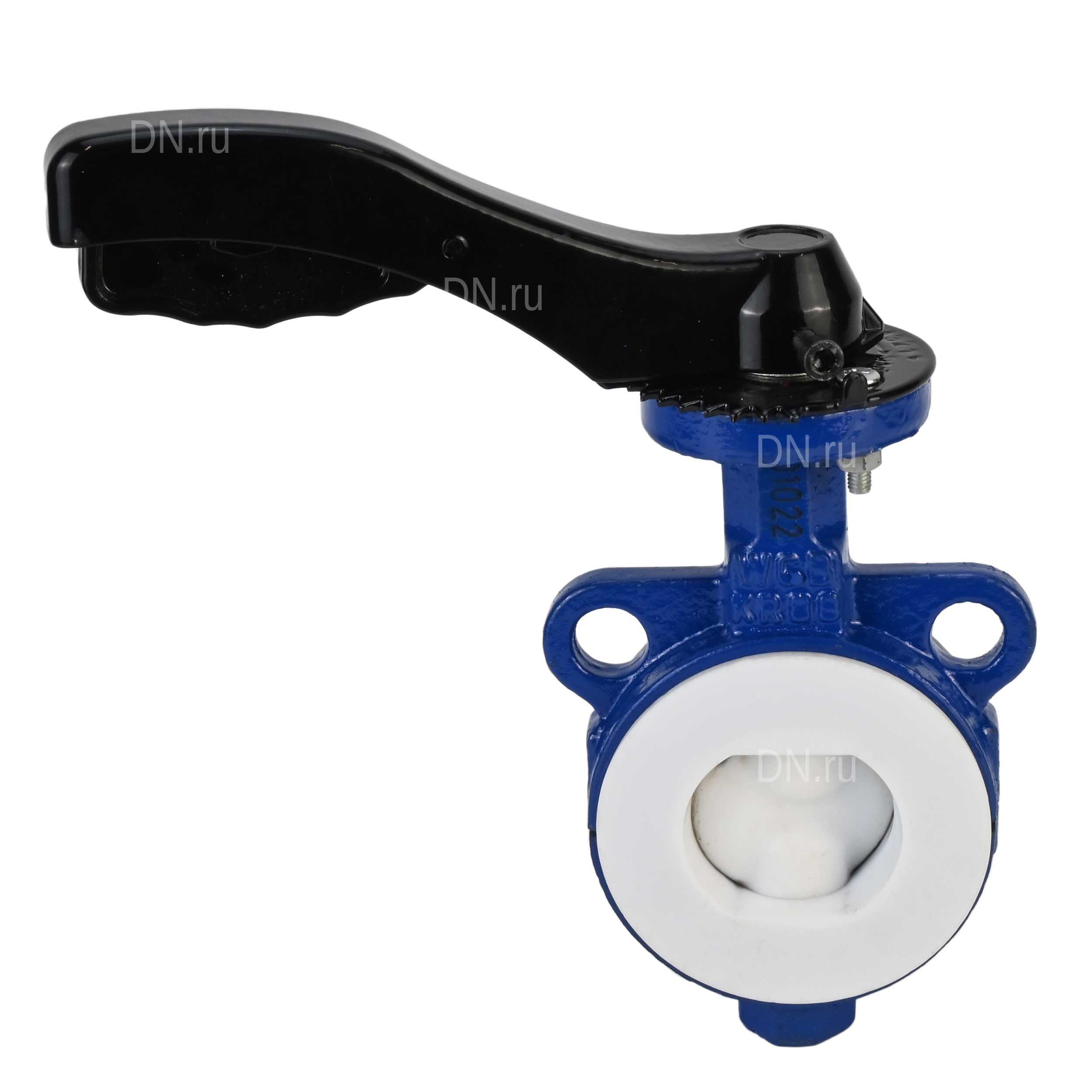

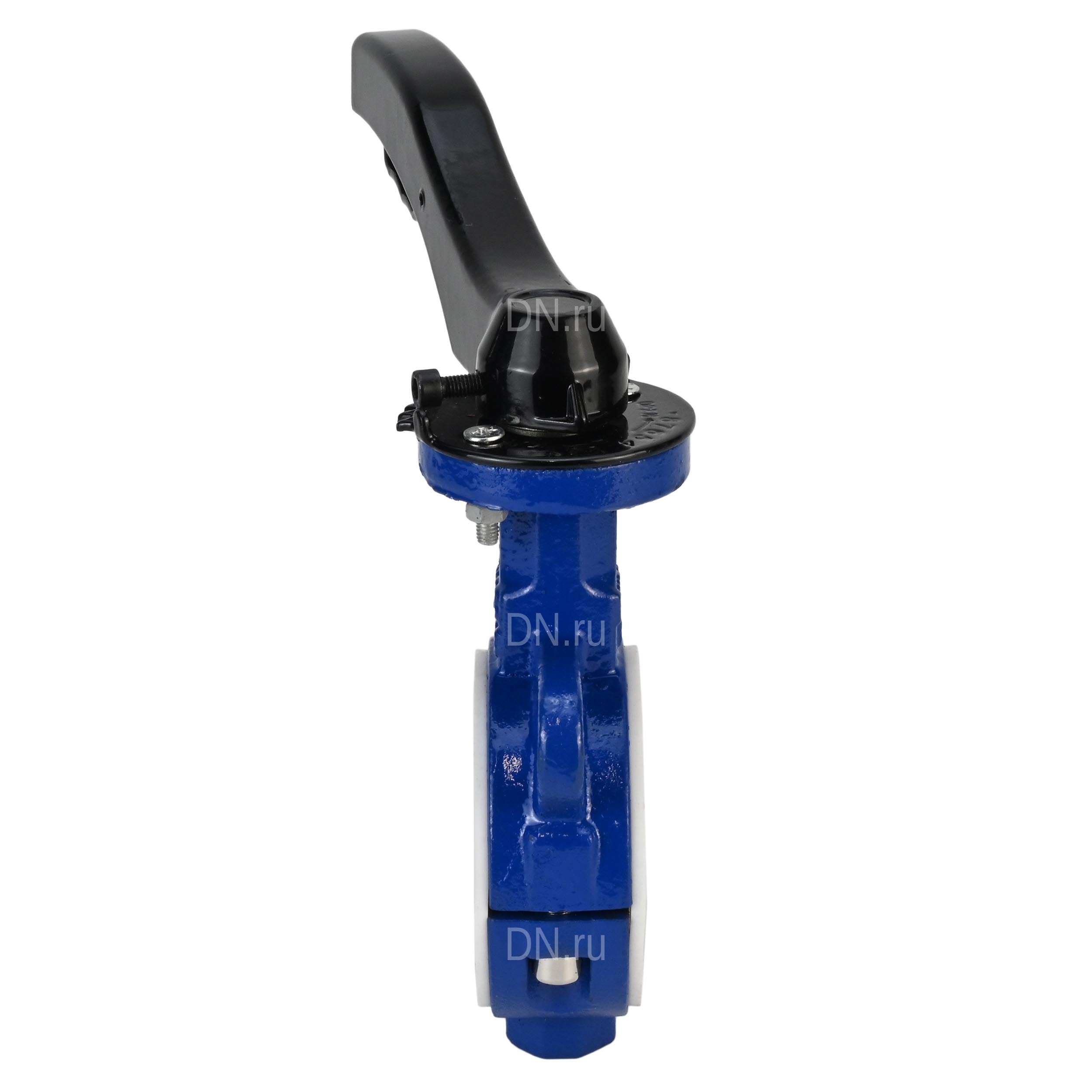

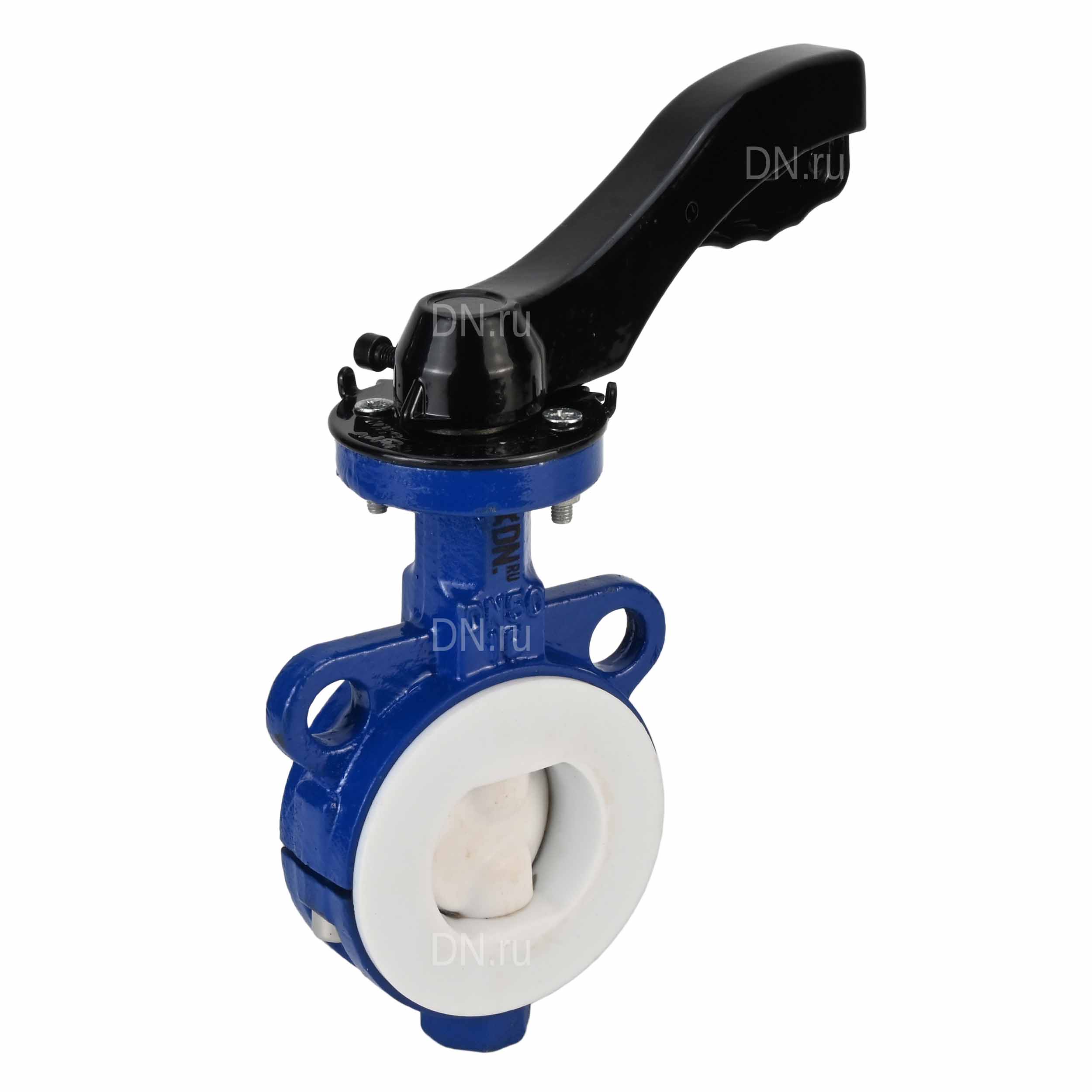

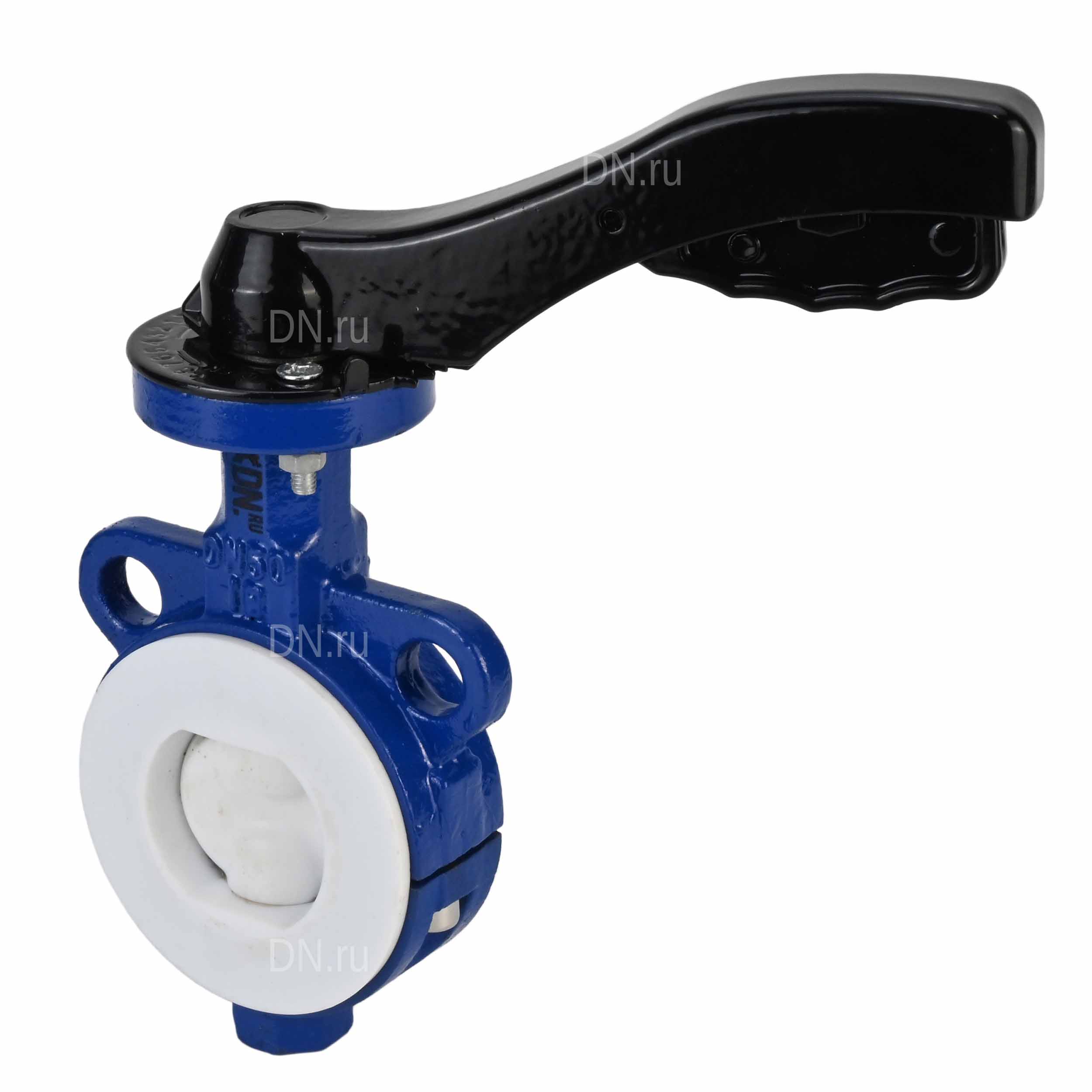

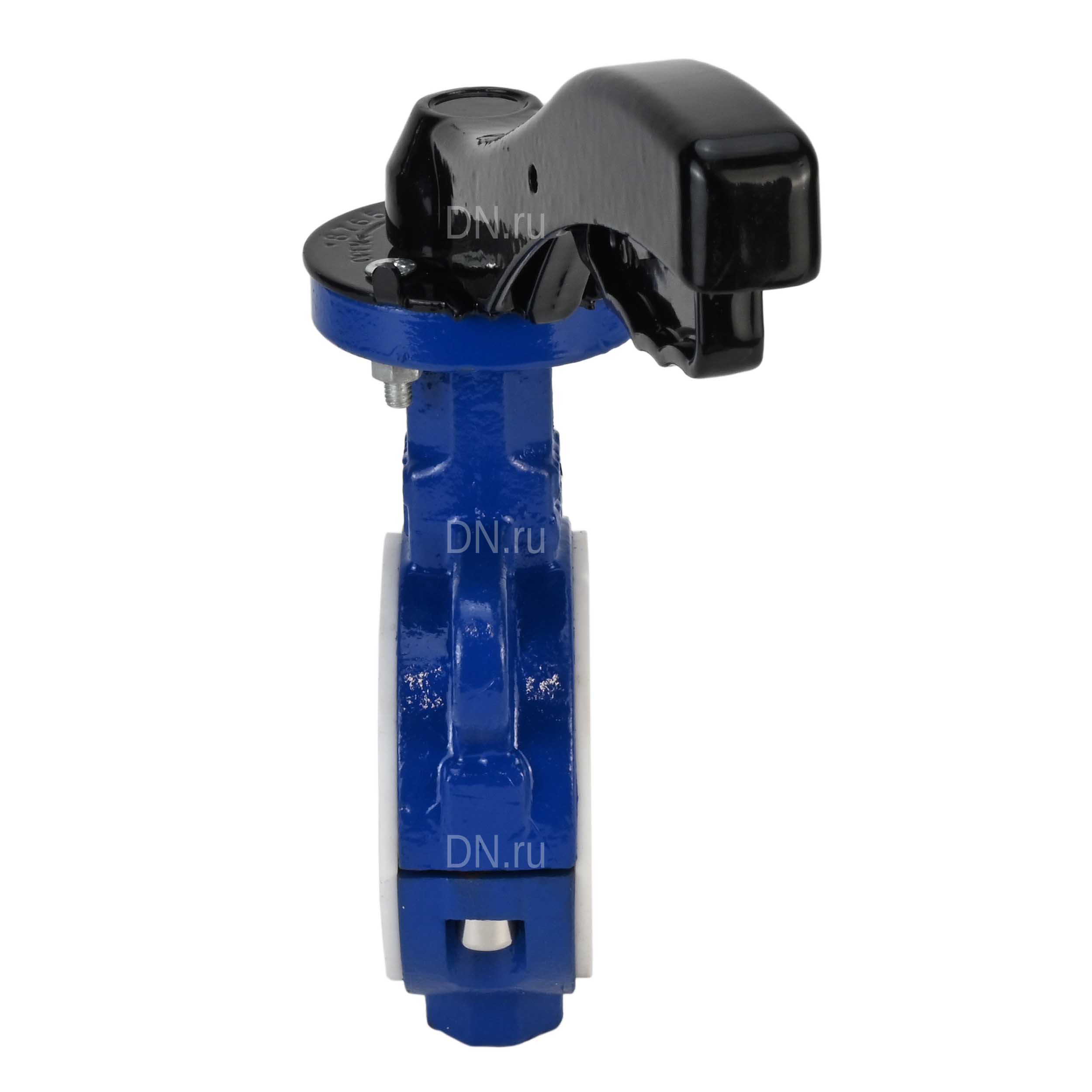

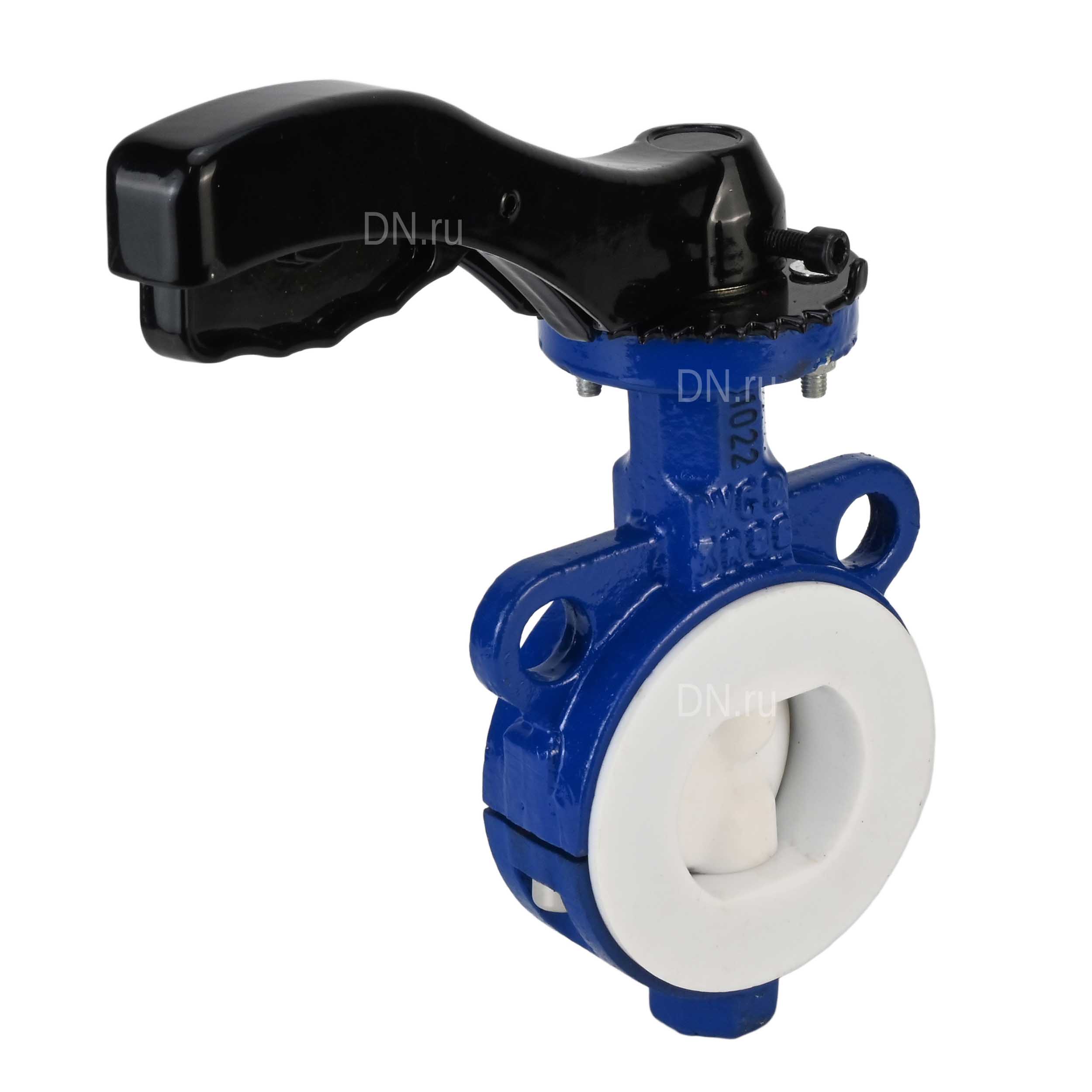

Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, уплотнение - PTFE, футерованный, межфланцевый, с рукояткой

Name: Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, уплотнение - PTFE, футерованный, межфланцевый, с рукояткой
Brand: DN.ru

Обновлено в 2025 году

Описание

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Особенностью затворов данной серии является полное покрытие проточной части и диска материалом PTFE, что позволяет исключить контакт рабочей среды с материалами основных деталей.

Файлы для скачивания


dwg	DN50_3D_DWG.dwg	1.1 MB	AutoCAD 2018+
stp	DN50_3D_STEP.stp	914 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	143 mm
Ширина	100 mm
Длина	43 mm
Вес	3000 g
Диаметр	50 mm
