Затворы дисковые межфланцевые ABRA-BUV-VF PN10 и PN16 DN32-600 с редуктором серии 826, 843, 863, 866 / Wafer butterfly valves ABRA-BUV with gear

Name: Затворы дисковые межфланцевые ABRA-BUV-VF PN10 и PN16 DN32-600 с редуктором серии 826, 843, 863, 866 / Wafer butterfly valves ABRA-BUV with gear
Brand: ABRA - АБРА

Обновлено 5 месяцев назад

Описание

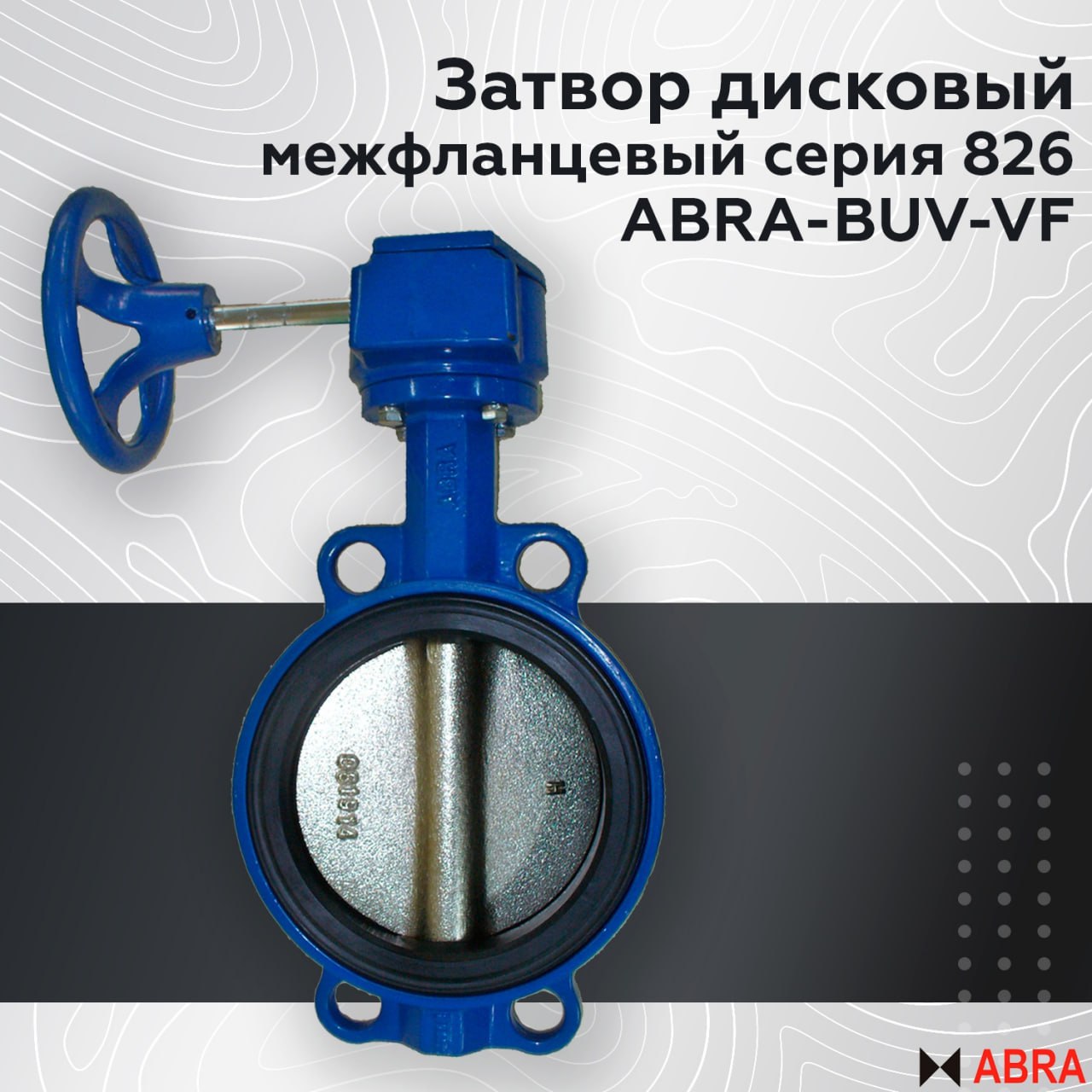

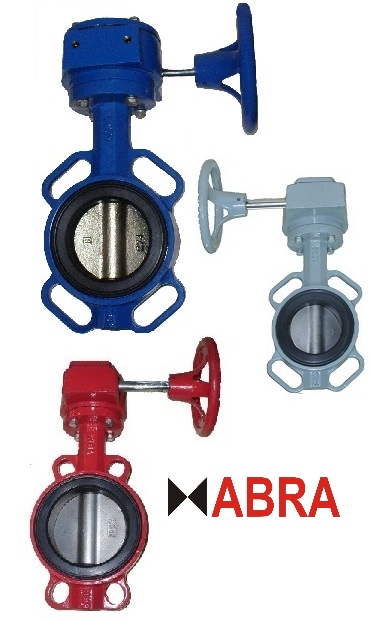

Затвор дисковый поворотный ABRA-BUV-VF DN32-600 PN16 (DN32-300 PN16/10) GG25 / GGG40 / EPDM межфланцевый с рукояткой или редуктором. Серия 826.

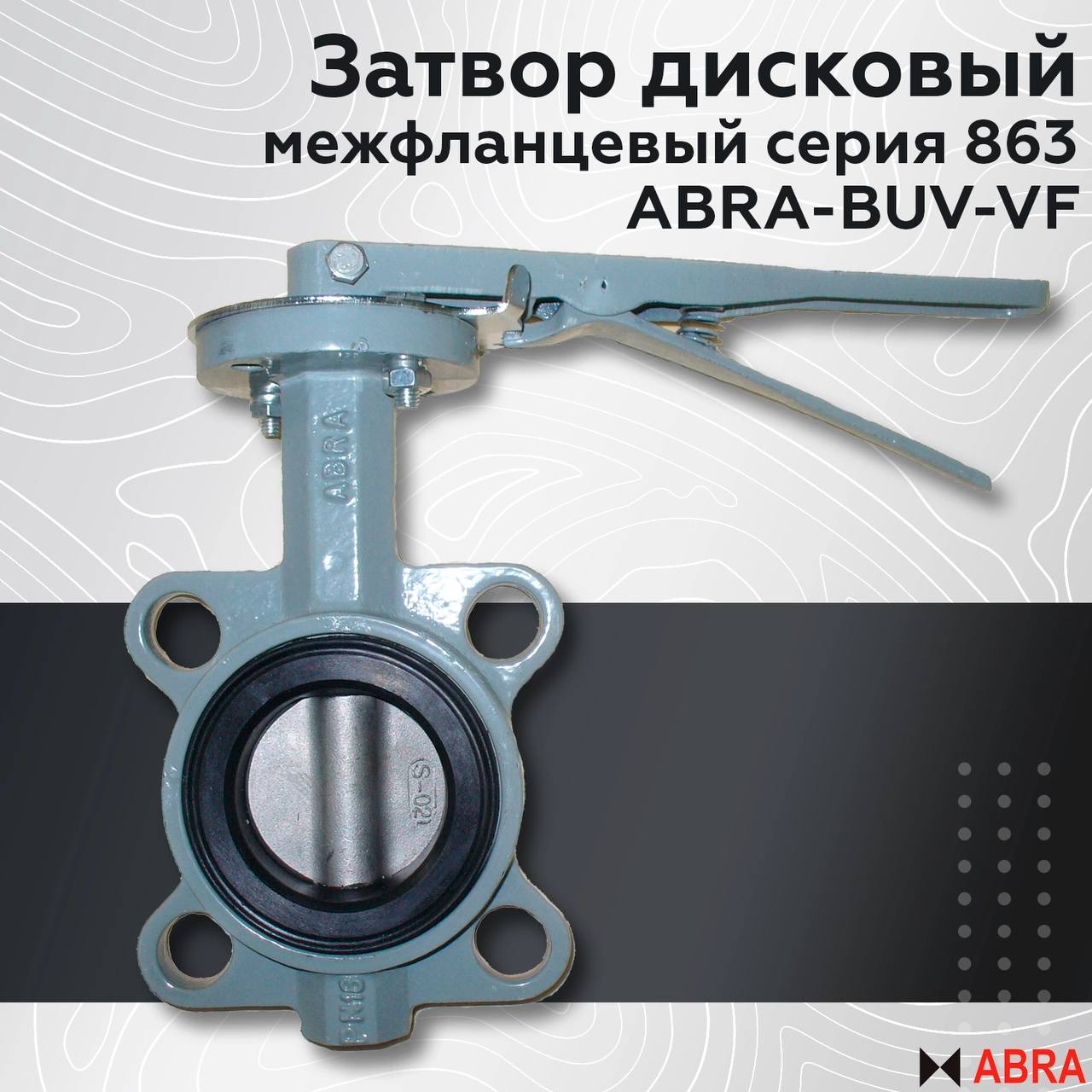

Затвор дисковый поворотный ABRA-BUV-VF DN32-600 PN16 (DN32-300 PN16/10) GG25 / AISI316 / NBR межфланцевый с рукояткой или редуктором. Серия 863.

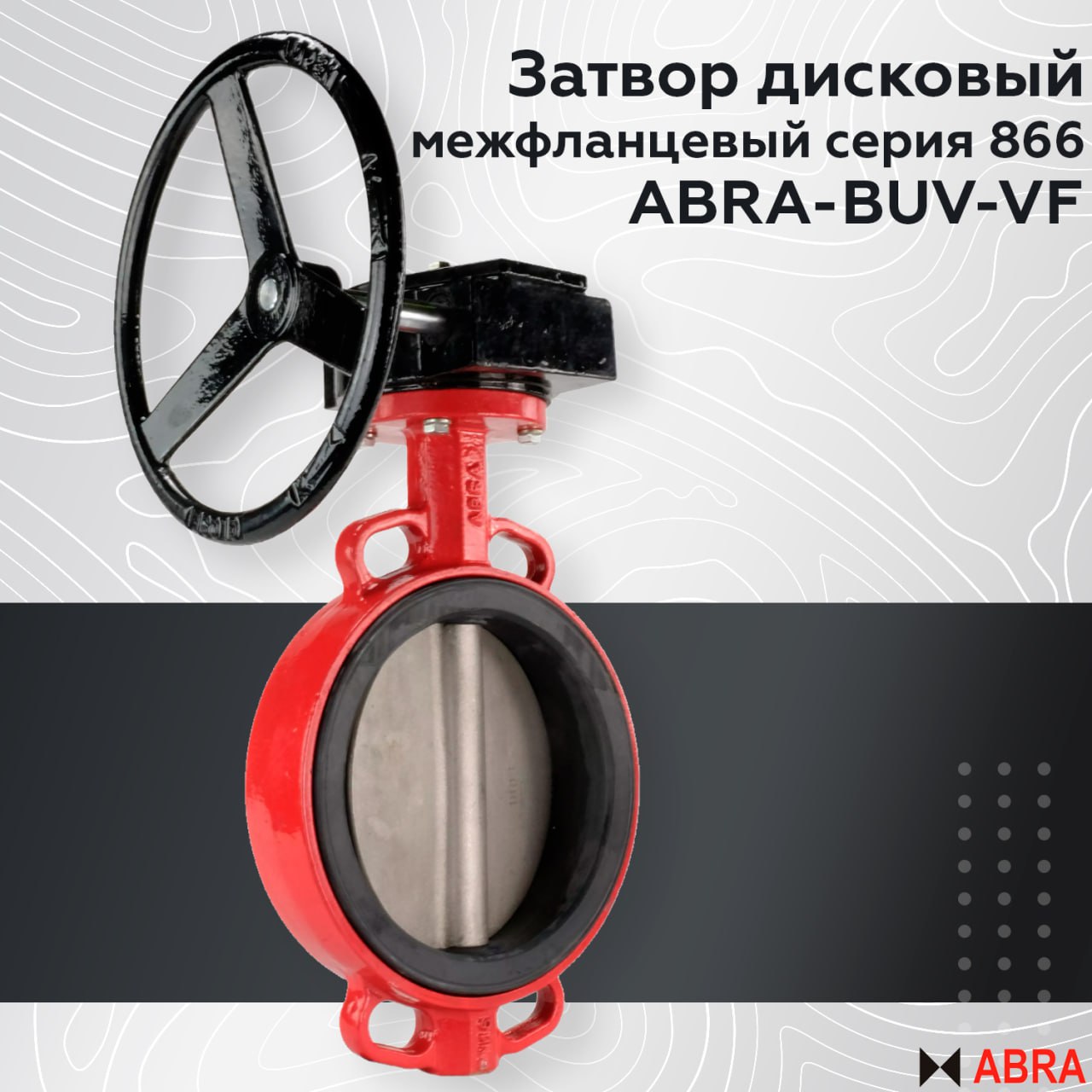

Затвор дисковый поворотный ABRA-BUV-VF DN32-600 PN16 (DN32-300 PN16/10) GG25 / AISI316 / EPDM межфланцевый с рукояткой или редуктором. Серия 866.
Затвор дисковый поворотный ABRA-BUV-VF DN32-600 PN16 (DN32-300 PN16/10) GG25 / C958 / NBR - шток дуплексная SS2205 межфланцевый с рукояткой или редуктором. Серия 843. Затворы с бронзовым диском на морскую воду, рассолы и т.п.

Файлы для скачивания


rfa	ЗатворДисковыйПоворотный_ABRA-BUV-VF_Редуктор_PN16_DN32-600.rfa	1.3 MB	Revit 2019
rfa	ABRA_BUV__VF_826_863_866_DN32-300_Handle_PN16.rfa	1.4 MB	Revit 2018
rfa	ABRA_BUV__VF_826_863_866_DN700-1200_GearOrElectr_3x380_PN10_PN16.rfa	3.2 MB	Revit 2018
txt	ЗатворДисковыйПоворотный_ABRA-BUV-VF_Редуктор_PN16_DN32-600.txt	31 KB	—

Типоразмеры (11)

Наименование	Диаметр условный ADSK_Диаметр условный	Угол
ABRA-BUV-VF-300 H PN16	300 мм	15.00° deg
ABRA-BUV-VF-250 H PN16	250 мм	15.00° deg
ABRA-BUV-VF-200 H PN16	200 мм	15.00° deg
ABRA-BUV-VF-150 H PN16	150 мм	24.00° deg
ABRA-BUV-VF-125 H PN16	125 мм	24.00° deg

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Чугун, Резина, Пробка, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
PN	16.0 МПа
Диапазон рабочих температур, °C	Максимально допустимая температура 110 °C, Минимальная температура окружающей среды -20 °C, Рабочая температура от -15 до +95 °C
