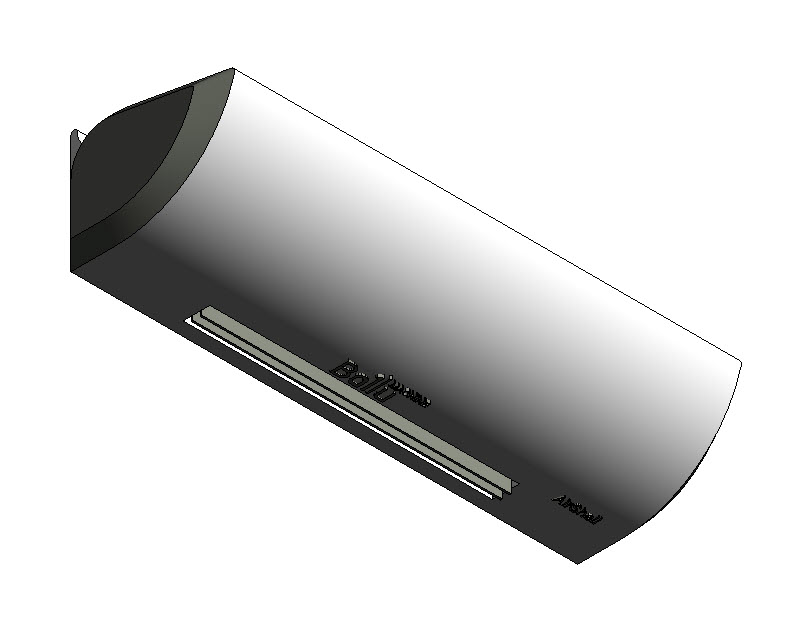

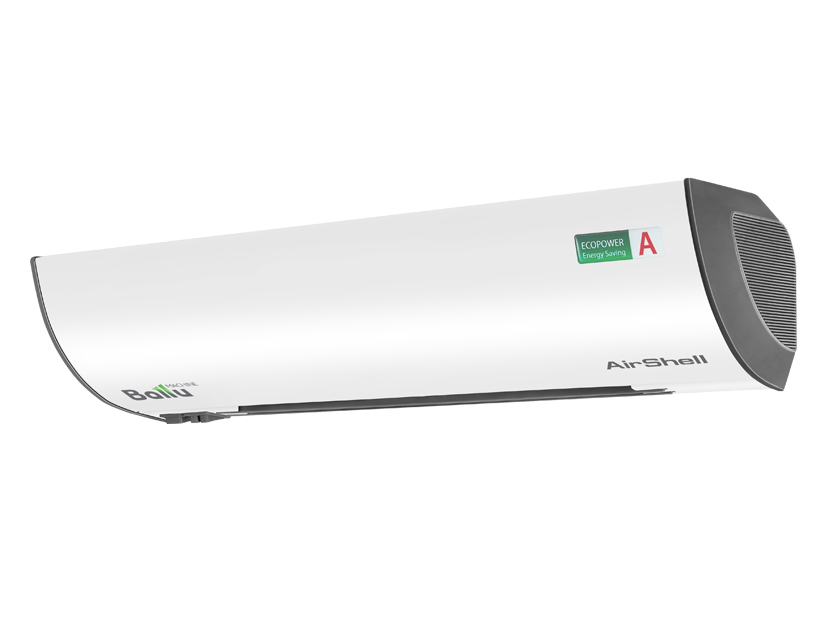

Завеса тепловая BALLU BHC-L15S09-SP

Name: Завеса тепловая BALLU BHC-L15S09-SP
Brand: Ballu

Обновлено в 2020 году

Описание

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО по ГОСТ 21.210-2014. Электрическая тепловая завеса BALLU BHC-L15S09-SP – компактная тепловая завеса в низкопрофильном корпусе мощностью 9 кВт и производительностью 1050 м3/ч. Завеса устанавливается горизонтально над проемом при помощи монтажных отверстий расположенных на боковых стенках декоративных крышек и применяется для защиты дверей увеличенной ширины до 150 см.

Файлы для скачивания


rfa	bimlib_zavesateplovaya_ballu_airshell.rfa	600 KB	Revit 2016
rvt	ballu_shablonspecifikaciimodeley_airshell.rvt	2.4 MB	Revit 2016

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	BALLU Комплектация	BALLU НоминальнаяМощностьДвигателя	BALLU РасходВоздуха	BALLU ТепловаяМощность	BALLU УвеличениеТемпературыВоздухаНаВыходеВМаксимальномРежимеНагрева	BALLU УровеньЗвуковогоДавления	BALLU Электропитание	Описание
BHC-L06S03-S	BHC-L06S03-S	3.7	Завеса тепловая BALLU BHC-L06S03-S	230 В	13 А	1	1	3000 Вт	3 кВт	350 м³/ч	3.00 кВт	-	0.04 кВт	350	0/1.5/3	25.714286	45	230	Электрическая тепловая завеса BALLU BHC-L06S03-S – компактная тепловая завеса в низкопрофильном корпусе мощностью 3 кВт и производительностью 350 м3/ч. Завеса устанавливается горизонтально над проемом при помощи монтажных отверстий расположенных на боковых стенках декоративных крышек и применяется для защиты дверей и окон выдачи товара шириной до 60 см.
BHC-L09S03-ST	BHC-L09S03-ST	5.2	Завеса тепловая BALLU BHC-L09S03-ST	230 В	13 А	1	1	3000 Вт	3 кВт	480 м³/ч	3.00 кВт	-	0.08 кВт	480	0/1.5/3	18.75	45	230	Электрическая тепловая завеса BALLU BHC-L09S03-ST – компактная тепловая завеса в низкопрофильном корпусе мощностью 3 кВт и производительностью 480 м3/ч. Завеса устанавливается горизонтально над проемом при помощи монтажных отверстий расположенных на боковых стенках декоративных крышек и применяется для защиты дверей шириной до 90 см.
BHC-L09S03-SP	BHC-L09S03-SP	5.2	Завеса тепловая BALLU BHC-L09S03-SP	230 В	13 А	1	1	3000 Вт	3 кВт	480 м³/ч	3.00 кВт	пульт управления	0.08 кВт	480	0/1.5/3	18.75	45	230	Электрическая тепловая завеса BALLU BHC-L09S03-SP – компактная тепловая завеса в низкопрофильном корпусе мощностью 3 кВт и производительностью 480 м3/ч. Завеса устанавливается горизонтально над проемом при помощи монтажных отверстий расположенных на боковых стенках декоративных крышек и применяется для защиты дверей шириной до 90 см.
BHC-L09S05-ST	BHC-L09S05-ST	5.3	Завеса тепловая BALLU BHC-L09S05-ST	230 В	22 А	1	1	5000 Вт	5 кВт	480 м³/ч	5.00 кВт	-	0.08 кВт	480	0/2.5/5	31.25	45	230	Электрическая тепловая завеса BALLU BHC-L09S05-ST – компактная тепловая завеса в низкопрофильном корпусе мощностью 5 кВт и производительностью 480 м³/ч. Завеса устанавливается горизонтально над проемом при помощи монтажных отверстий, расположенных на боковых стенках декоративных крышек и применяется для защиты дверей шириной до 90 см.
BHC-L10S06-SP	BHC-L10S06-SP	8.4	Завеса тепловая BALLU BHC-L10S06-SP	230 В	26 А	1	1	6000 Вт	6 кВт	750 м³/ч	6.00 кВт	пульт управления	0.08 кВт	750	0/3/6	24	46	230	Электрическая тепловая завеса BALLU BHC-L10S06-SP – компактная тепловая завеса в низкопрофильном корпусе мощностью 6 кВт и производительностью 750 м3/ч. Завеса устанавливается горизонтально над проемом при помощи монтажных отверстий расположенных на боковых стенках декоративных крышек и применяется для защиты дверей увеличенной ширины до 100 см.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Каталог	Перейти
Документация	Перейти
Размеры
Высота	135 mm
Ширина	185 mm
Длина	1505 mm
Вес	11000 g
Общие характеристики
Группирование ADSK Группирование	ОВ
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Ballu
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
