Зажим соединительный полоса/пруток — полоса паралл (90559)

Name: Зажим соединительный полоса/пруток — полоса паралл (90559)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

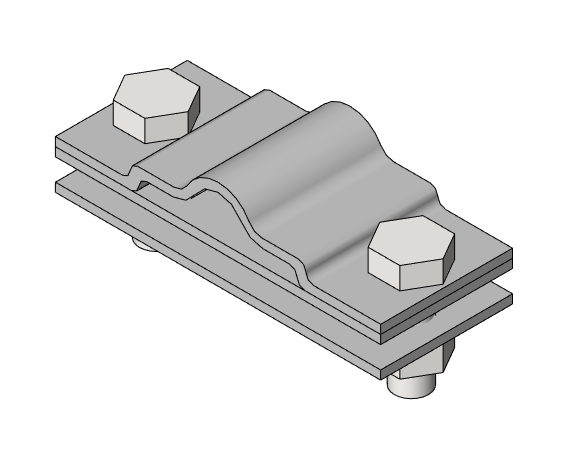

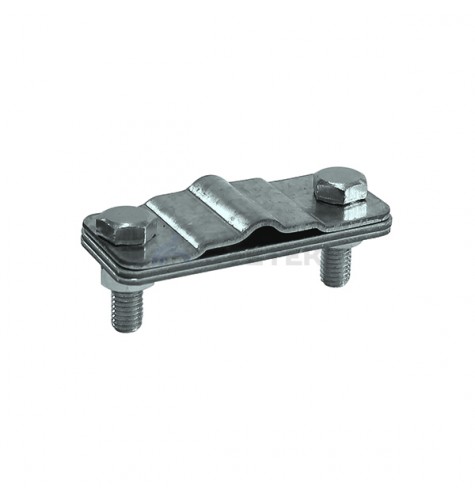

Зажим выполнен из оцинкованной стали и позволяет выполнить соединение в параллельном направлении полосы шириной до 40 мм и прутка 8-10 мм. Зажим стягивается болтами с гайками М8.

Файлы для скачивания


rfa	df_zajimparallelnyy_polosa_polosa_90559_ezetek.rfa	872 KB	Revit 2017
rfa	df_zajimparallelnyy_polosa_prutok_90559_ezetek.rfa	712 KB	Revit 2017
rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Латунь, Медь, Сталь, горячее цинкование, Сталь оцинкованная, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Изготовитель	Ezetek
Группа модели	Зажимы
Описание	Зажим позволяет выполнить соединение в параллельном направлении полосы шириной до 40 мм и прутка 8-10 мм, а также осуществить переход с полосы на пруток.
Код изделия ADSK_Код изделия	Неспецифицируемое
Тип	FA_ЗажимПараллельный_Полоса-Пруток_Полоса_90559_EZETEK : ЗажимПараллельный_Полоса-Пруток_Полоса_90559
