Зонт вентиляционный круглый и прямоугольный НЕВАТОМ
Обновлено в 2023 годуОписание

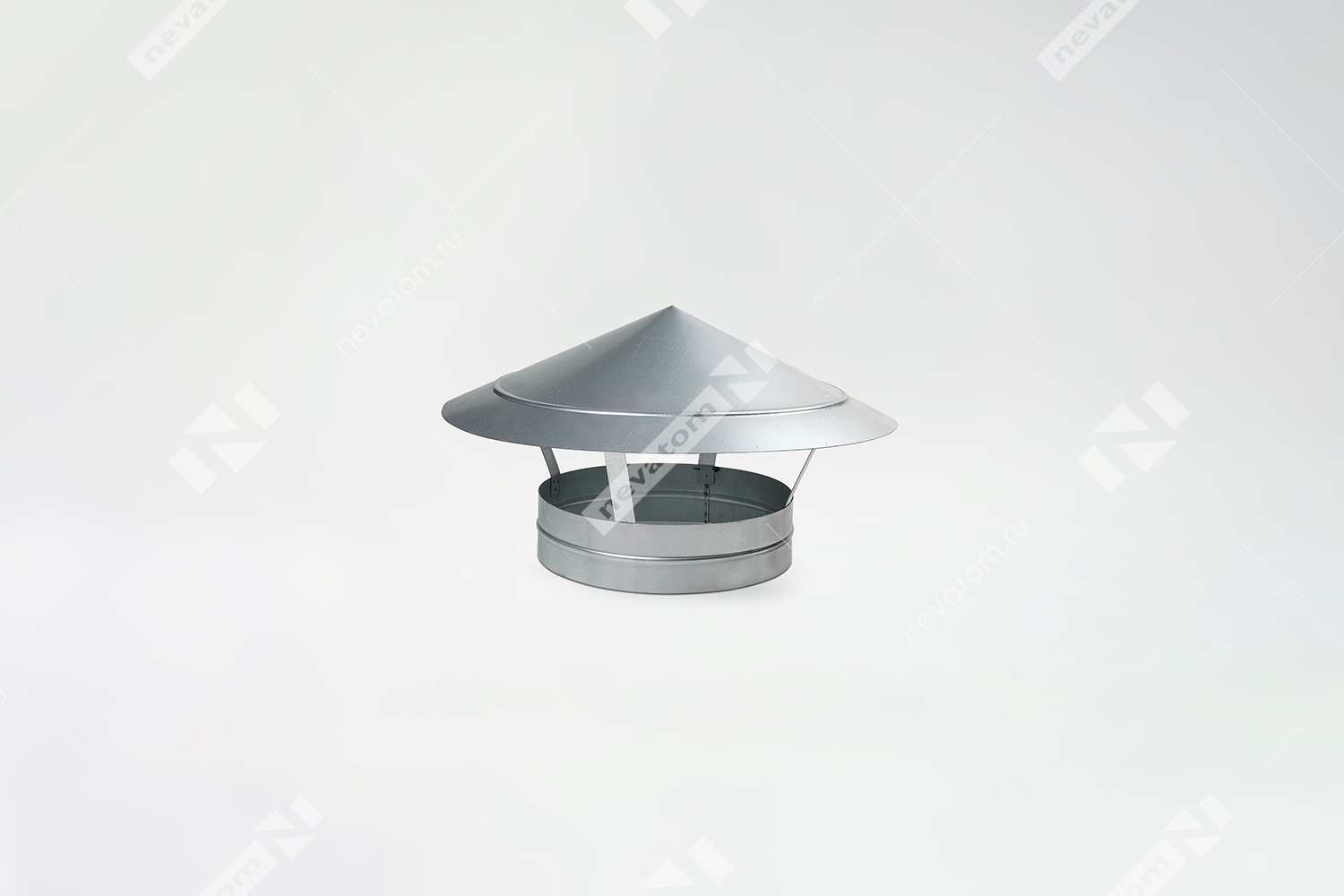

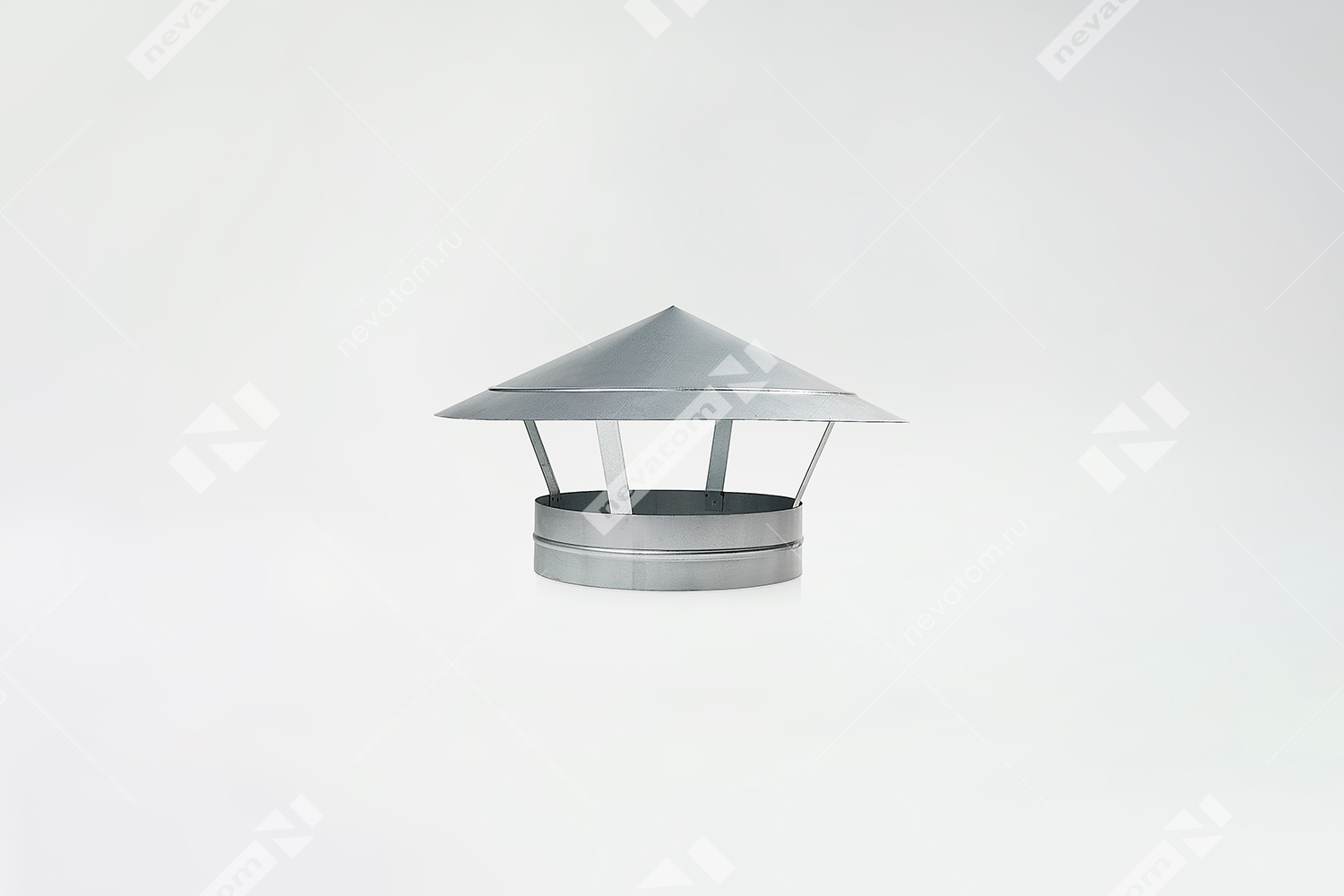

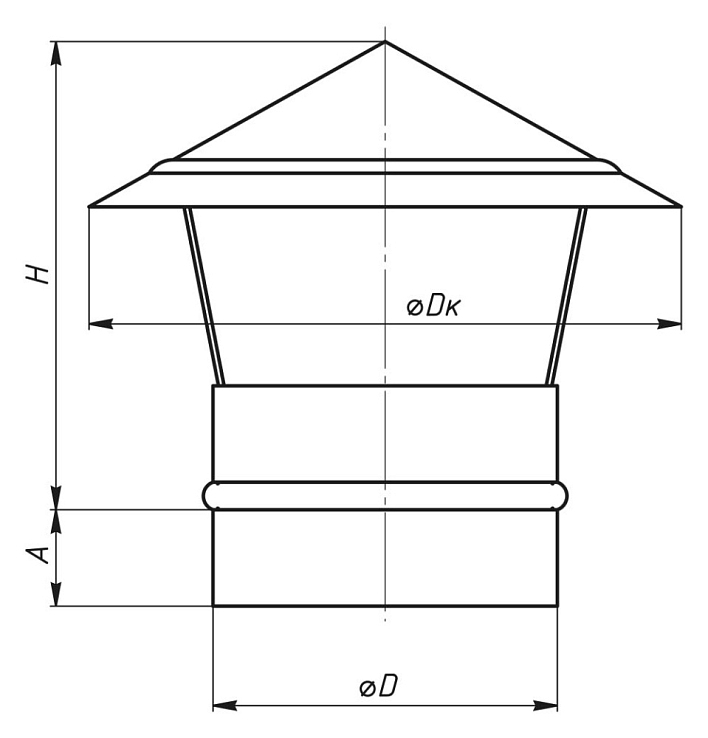

Круглый вентиляционный зонт устанавливают на крышах зданий в местах выхода круглого воздуховода. Он нужен, чтобы защитить вентсистему от осадков и посторонних предметов.
Круглые вентиляционные зонты изготавливают из оцинкованной стали. Они имеют присоединительные патрубки для ниппельного соединения. Возможно исполнение на фланцевом и ниппельном соединении с резиновым уплотнителем.
ПРЯМОУГОЛЬНЫЙ ВЕНТИЛЯЦИОННЫЙ ЗОНТ

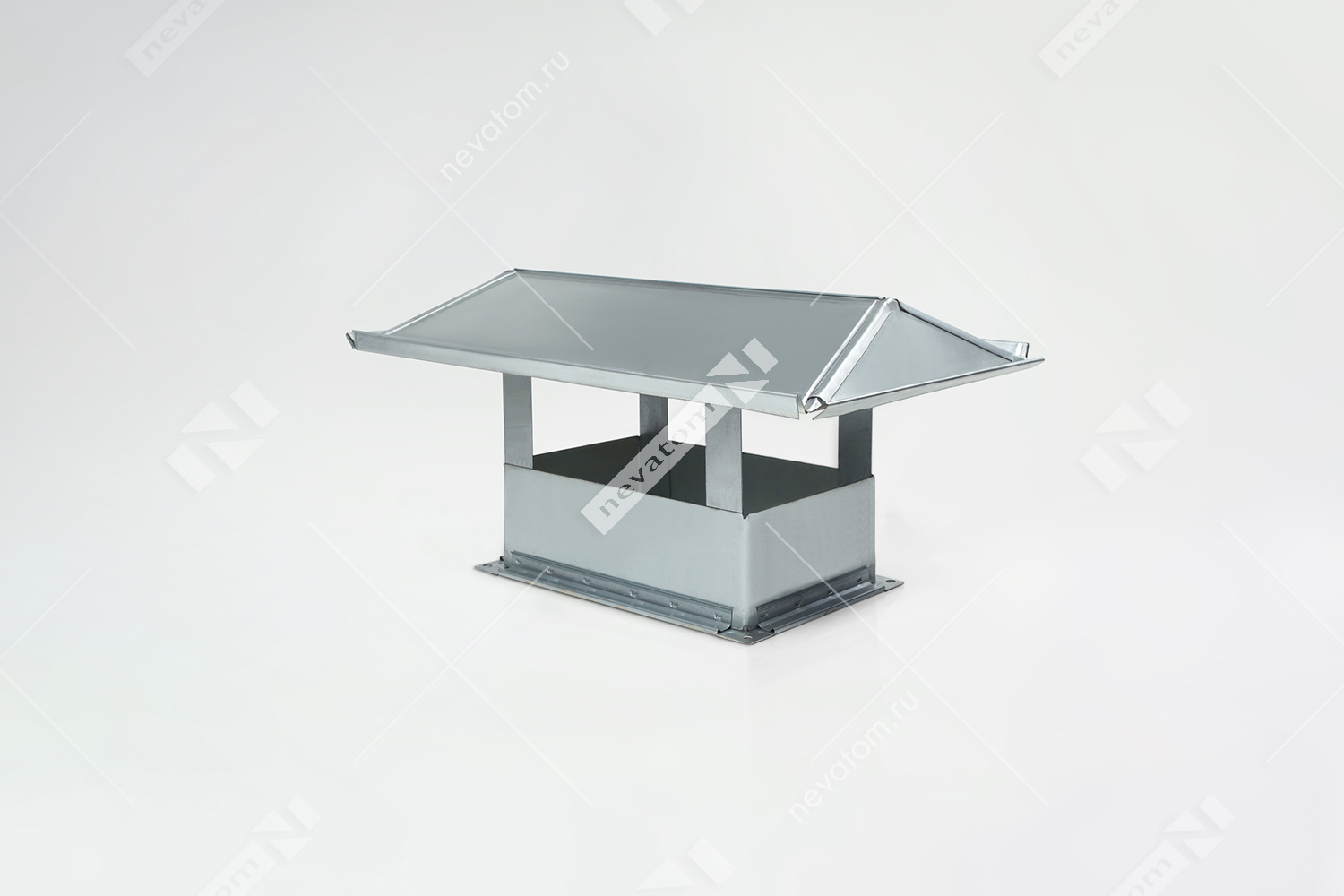

Прямоугольный вентиляционный зонт устанавливают на крышах зданий в местах выхода прямоугольного воздуховода. Он нужен, чтобы защитить вентсистему от осадков и посторонних предметов.

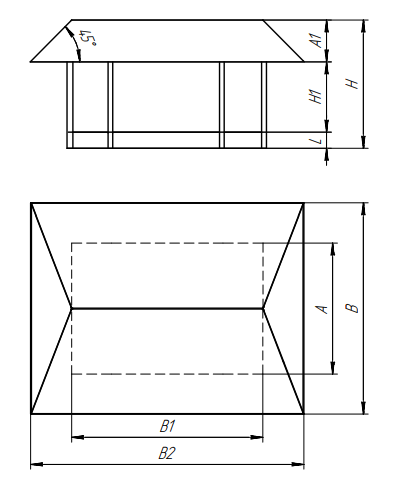

Прямоугольные вентиляционные зонты изготавливают из оцинкованной стали. У них есть присоединительные патрубки для шинореечного соединения, соединения TDC или фланцевого соединения из уголка. Возможно изготовление патрубка без соединителя*. Исполнения вентиляционных зонтов отличаются формой сечения. У исполнения 1 – она квадратная (АхА), а у исполнения 2 – прямоугольная (АхВ1).
Файлы для скачивания
| rfa | nevatom_zontkryshnyyversiya1.rfa | 608 KB | Revit 2017 | |
| rfa | nevatom_zontvent.isp2versiya1.rfa | 764 KB | Revit 2017 | |
| rfa | nevatom_zontvent.isp1versiya1.rfa | 1.3 MB | Revit 2017 | |
| rnp | НЕВАТОМ_Зонты.rnp | 1.6 MB | — | |
| rukovodstvopoekspluataciideflektoryzontynasadki.pdf | 1.2 MB | — |
Типоразмеры (35)
| Наименование | Марка ADSK Марка | Материал корпуса |
|---|---|---|
| 100*100 | Зонт исп1-100X100 | <По категории> |
| 300*300 | Зонт исп1-300X300 | Материал корпуса |
| 150*150 | Зонт исп1-150X150 | Материал корпуса |
| 200*200 | Зонт исп1-200X200 | Материал корпуса |
| 350*350 | Зонт исп1-350X350 | Материал корпуса |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Элементы систем вентиляции |
| Материалы | Сталь оцинкованная |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 130 mm |
| Ширина | 170 mm |
| Диаметр | 100 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Наименование ADSK Наименование | Зонт Исполнение 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | НЕВАТОМ |
| Материал наименование ADSK_Материал наименование | Оцинкованная сталь |
