Зонт для осевого вентилятора НЕВАТОМ VO

Name: Зонт для осевого вентилятора НЕВАТОМ VO
Brand: НЕВАТОМ

Обновлено в 2023 году

Описание

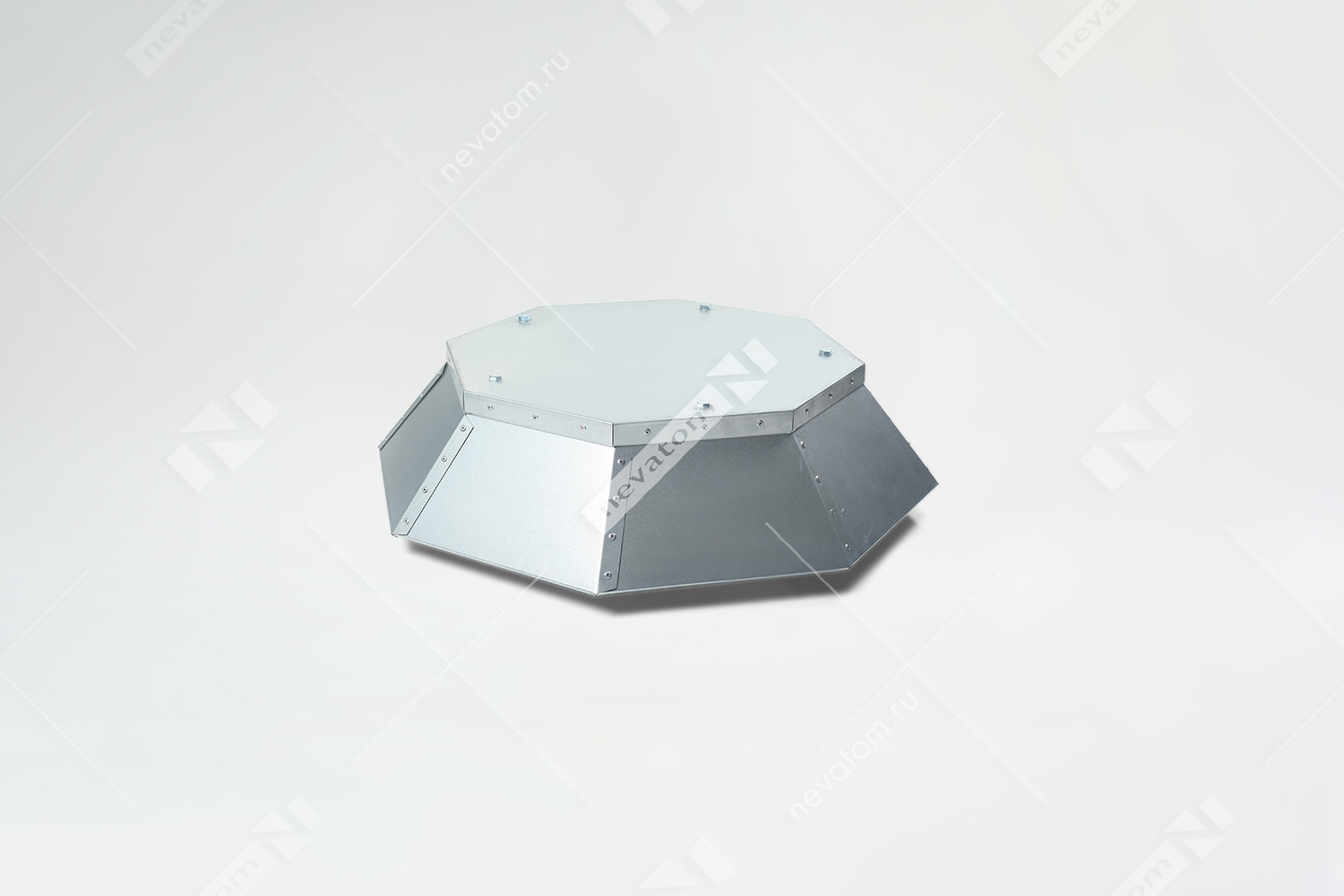

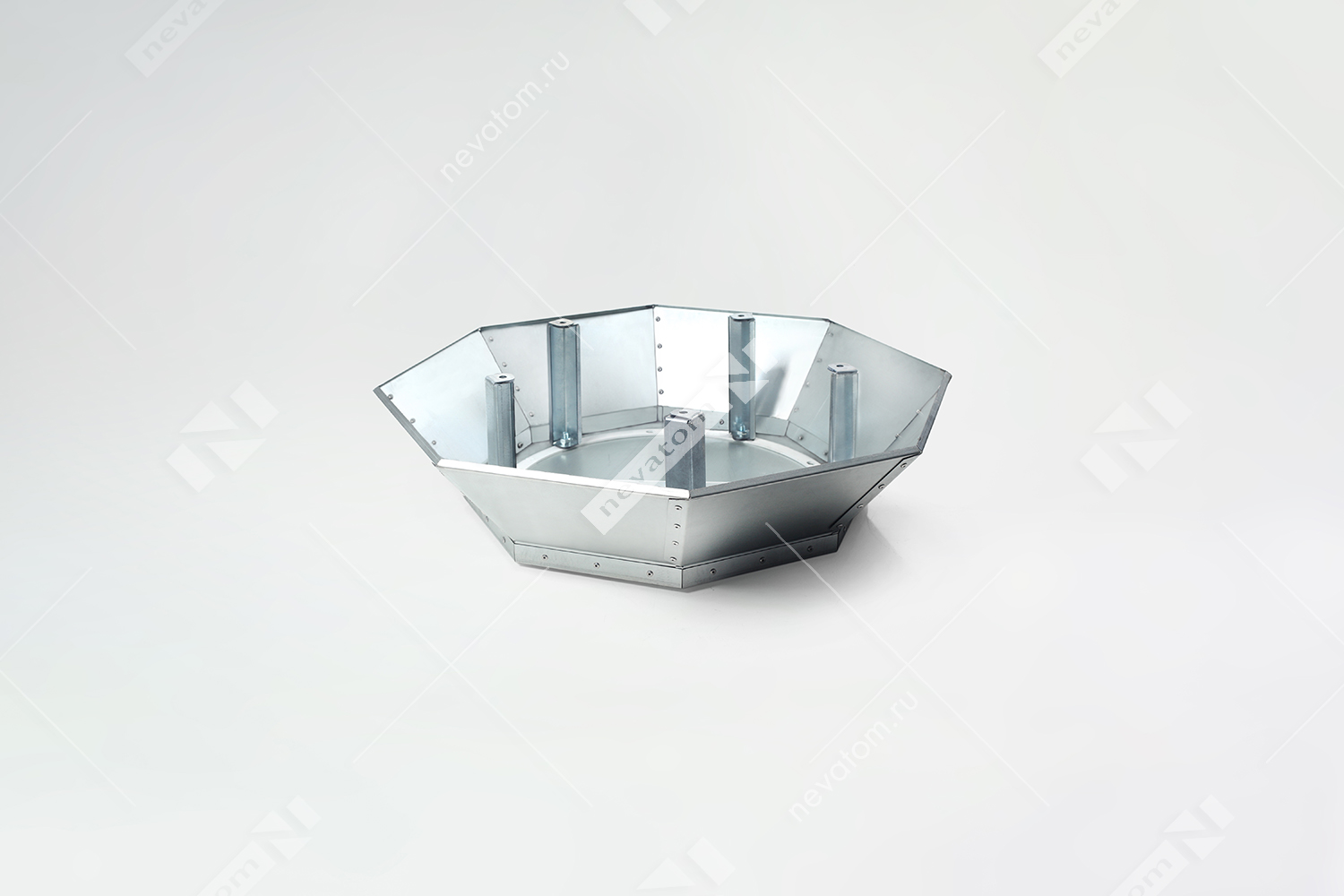

Зонт нужен, чтобы защитить вентиляторы серии VO от осадков, когда их размещают вне помещений в вертикальном положении. У зонта есть транспортировочные крепления, чтобы перемещать его вместе с вентилятором. Для вентиляторов в сейсмостойком исполнении применяют специальные сейсмостойкие зонты.

Файлы для скачивания


rfa	НЕВАТОМ_Зонт VO, Версия 1.rfa	592 KB	Revit 2017
rnp	НЕВАТОМ_Зонты VO.rnp	1.2 MB	—

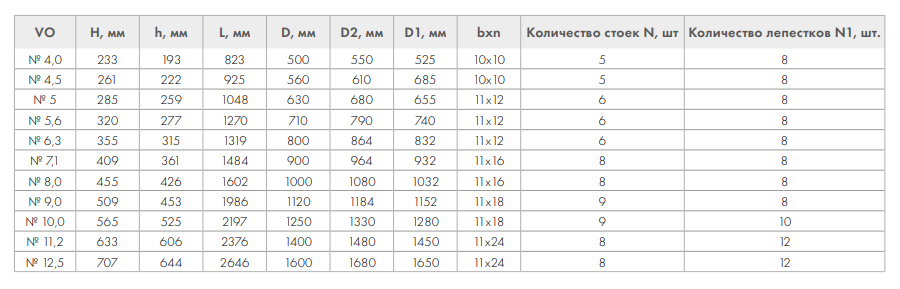

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Материал наименование ADSK_Материал наименование	видимость ножки	видимость ножки 2	видимость ножки 3	видимость ножки 4	видимость ножки 5	видимость ножки 7	видимость ножки 8	видимость ножки 9
Зонт VO №4,5	VO №4,5	20.2	оцинкованная сталь	False	True	True	False	True	False	False	True
Зонт VO №4	VO №4	17.3	оцинкованная сталь	True	True	True	False	True	False	False	False
Зонт VO №5	VO №5	25	—	False	True	True	False	False	True	True	True
Зонт VO №9	VO №9	72.4	—	True	True	True	True	True	True	True	True
Зонт VO №8	VO №8	60	—	False	True	True	True	True	True	True	True

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти

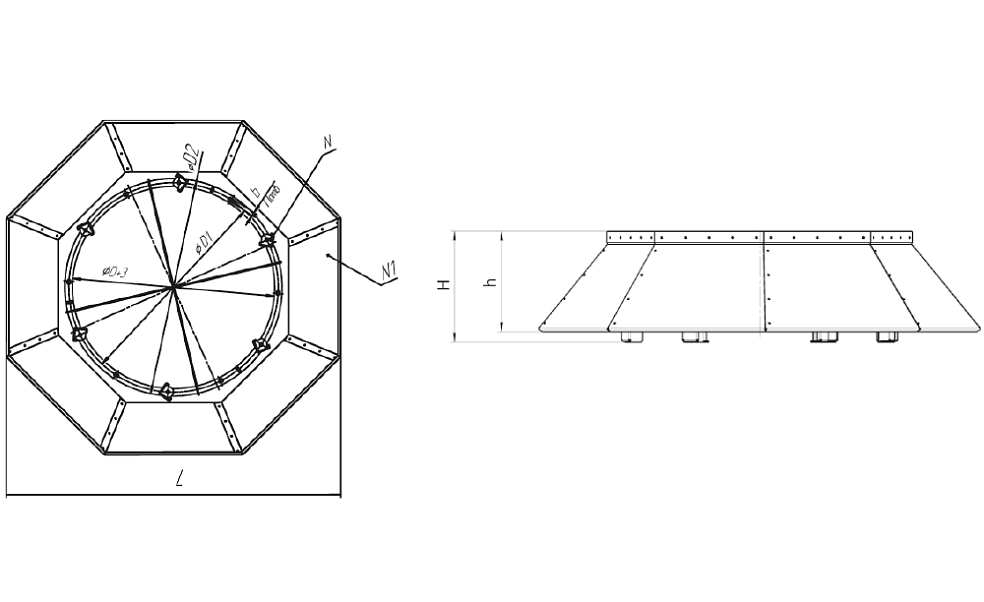

Размеры
Высота	233 mm
Диаметр	500 mm
Общие характеристики
Наименование ADSK Наименование	Зонт
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	НЕВАТОМ
Nevatom URL	https://t.me/NEVATOM_Bim_bot
видимость ножки 6	True
