8 проектов со всего мира, где использовали BIM
Шанхайская башня в Китае
BIM стал главным инструментом компании Gensler в проектировании шанхайского спиралевидного небоскреба. Информационное моделирование зданий помогло сделать разворот башни на 120 градусов. В результате авторы проекта свели к минимуму воздействие тайфунов на конструкцию и снизили энергопотребление на 21%.

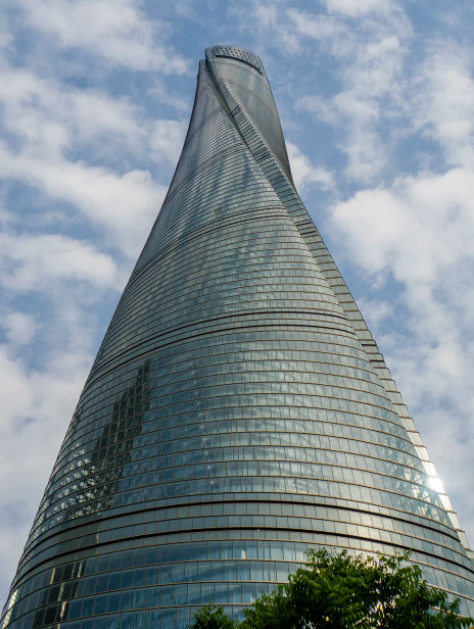

Спиралевидная башня стала узнаваемой во всем мире
Высота башни — 632 метра. Она входит в десятку самых высоких зданий мира по версии Совета по высотным зданиям и городской среде (CTBUH).
Башня стоит рядом с двумя другими высотными зданиями Шанхая
127 этажей занимают офисы класса А, развлекательные центры, магазины, конференц-центр, роскошный отель и культурные объекты. Башня была удостоена трехзвездочного рейтинга China Green Building и платинового сертификата LEED® Совета по экологическому строительству США.
Строительство шанхайской башни
Специалисты Gensler использовали BIM, приложения Revit Architecture, Structure и MEP с самого начала работы над проектом. Сотрудники могли работать параллельно благодаря программному обеспечению Autodesk Navisworks Manage.

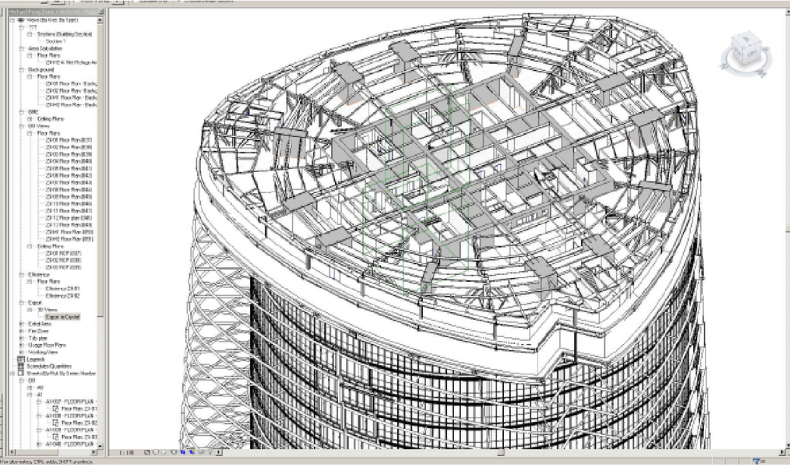

Проект шанхайской башни
Мост Рандсельва в Норвегии
Консольный бетонный мост длиной 634 метра находится в 50 км от Осло, рядом с городом Хёнефосс. 70% элементов моста основываются на параметрическом дизайне. В BIM были спроектированы 200 000 арматурных стержней и 250 тросов постнатяжения.
Главный пролет моста составляет 200 метров. Его поддерживает шесть опор высотой от пяти до сорока двух метров.
Заказчик проекта — норвежская администрация дорог общего пользования поддержала работу с BIM-технологиями и заявила, что такая работа снижает количество корректировок по сравнению с 2D-чертежами. С помощью BIM над проектом могли работать удаленно компании из 4-х стран.

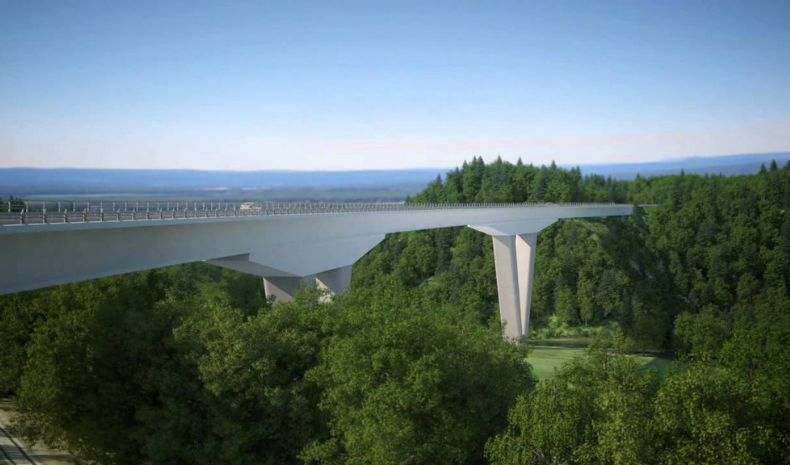

Пролеты моста
Мост отличается сложной и тонкой геометрией. Сочетание тяжелой арматуры и анкерного крепления кабеля осложняло проект на многих участках. Информационное моделирование помогло быстрее увидеть противоречия и понять объем работ на объекте.

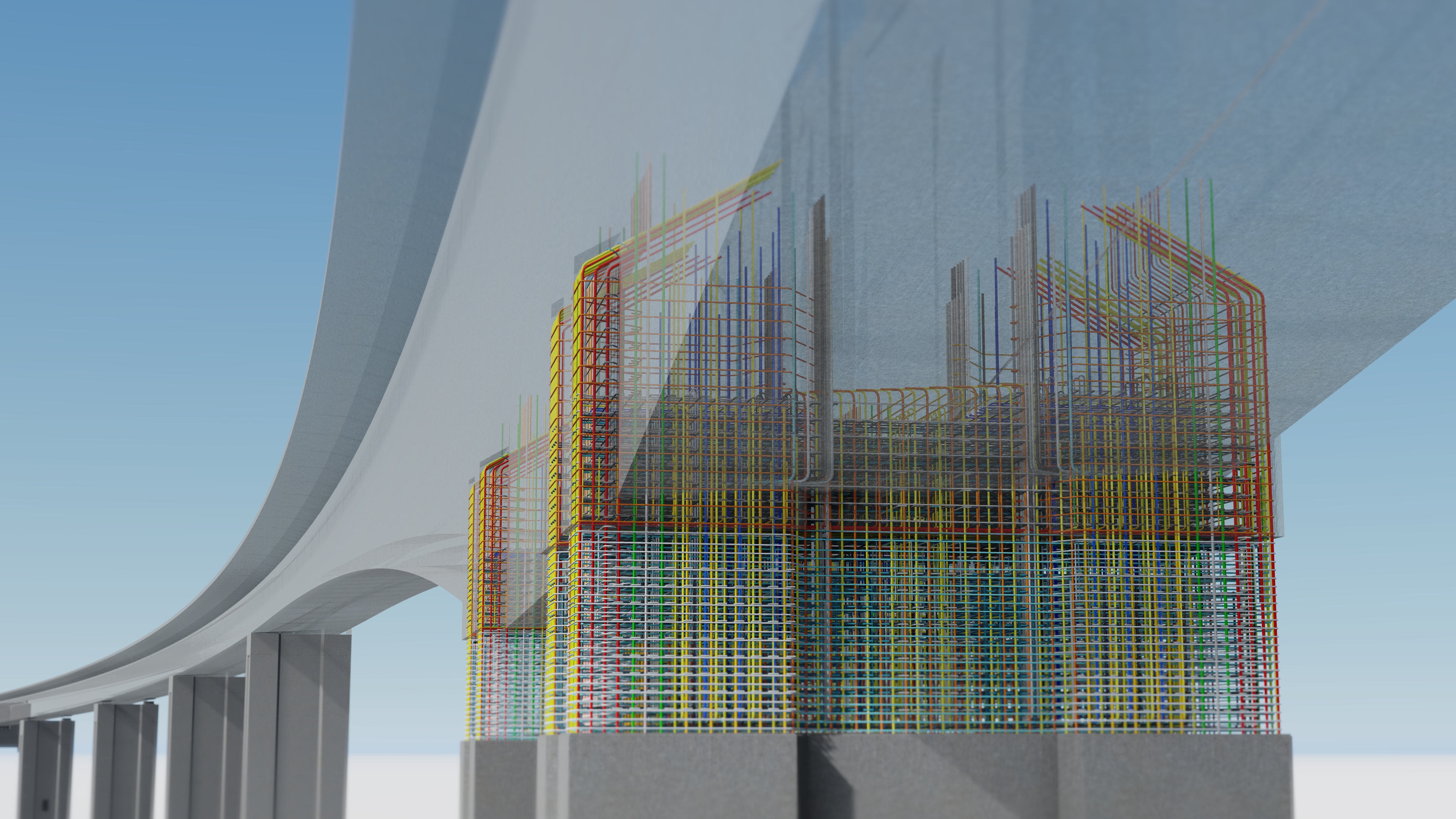

BIM-модель одной из опор моста
Для возведения моста нужно было провести 200 этапов заливки. Если списки гибки стержней для каждой фазы составлять вручную, ушло бы много времени. Ошибки при таком подходе неизбежны. Но так как весь процесс армирования моделировался и маркировался этапом заливки, подрядчик мог автоматически извлекать списки гибки стержней из файлов экспорта IFC, оперативно устраняя ошибки.

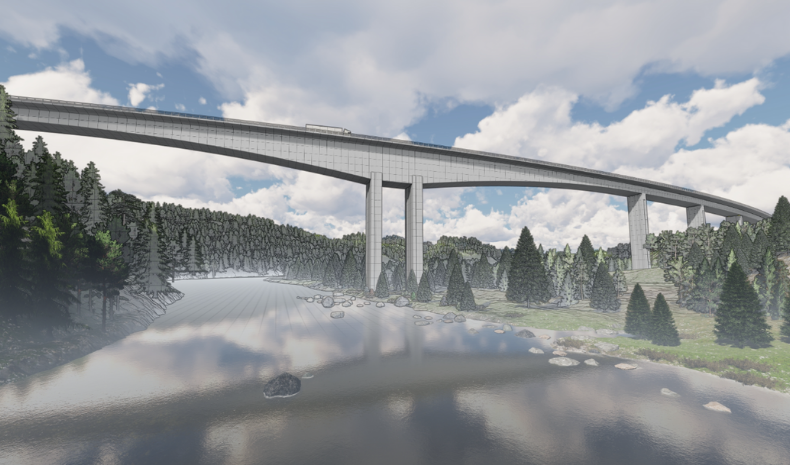

Проектирование моста Рандсельва
Офисы Statoil в Норвегии
Офисное здание нефтяной компании Statoil в плане похоже на хештег: пять одинаковых блоков уложены друг на друга.

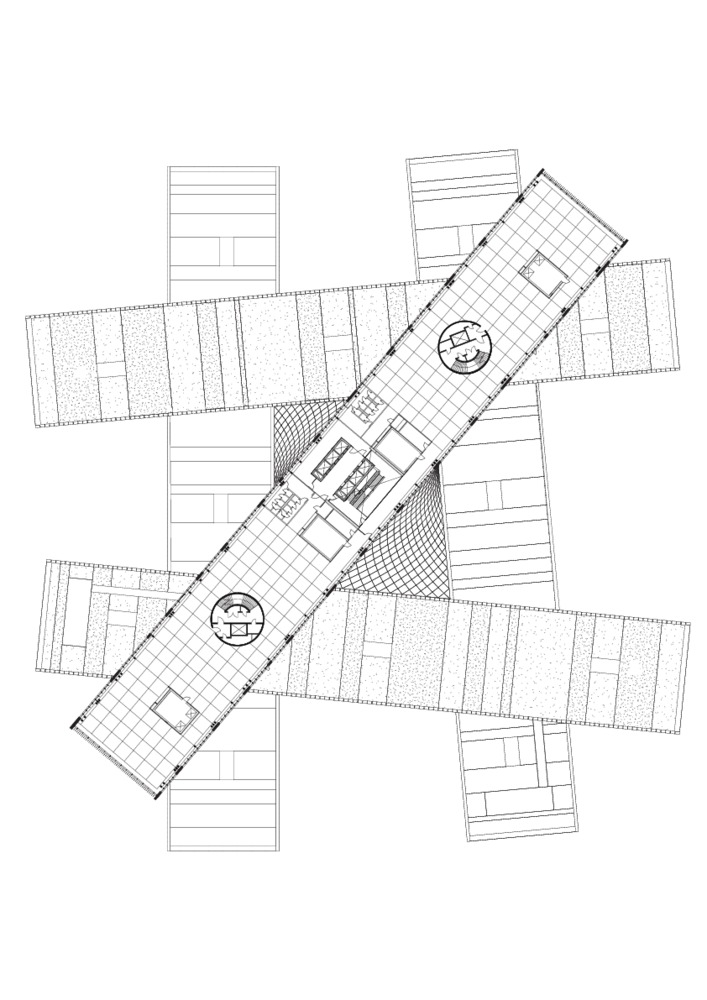

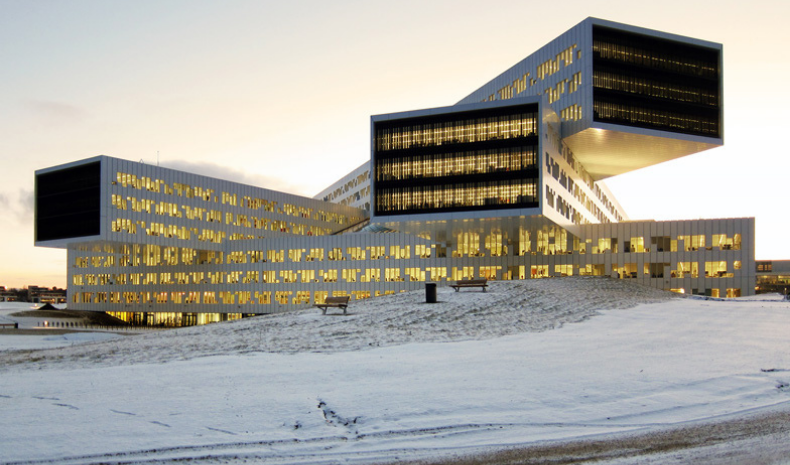

Форму конструкции сравнивают со знаком «#»
Каждый блок ориентирован так, чтобы внутрь здания попадало максимум дневного света, а из окон открывались лучшие виды на фьорд.

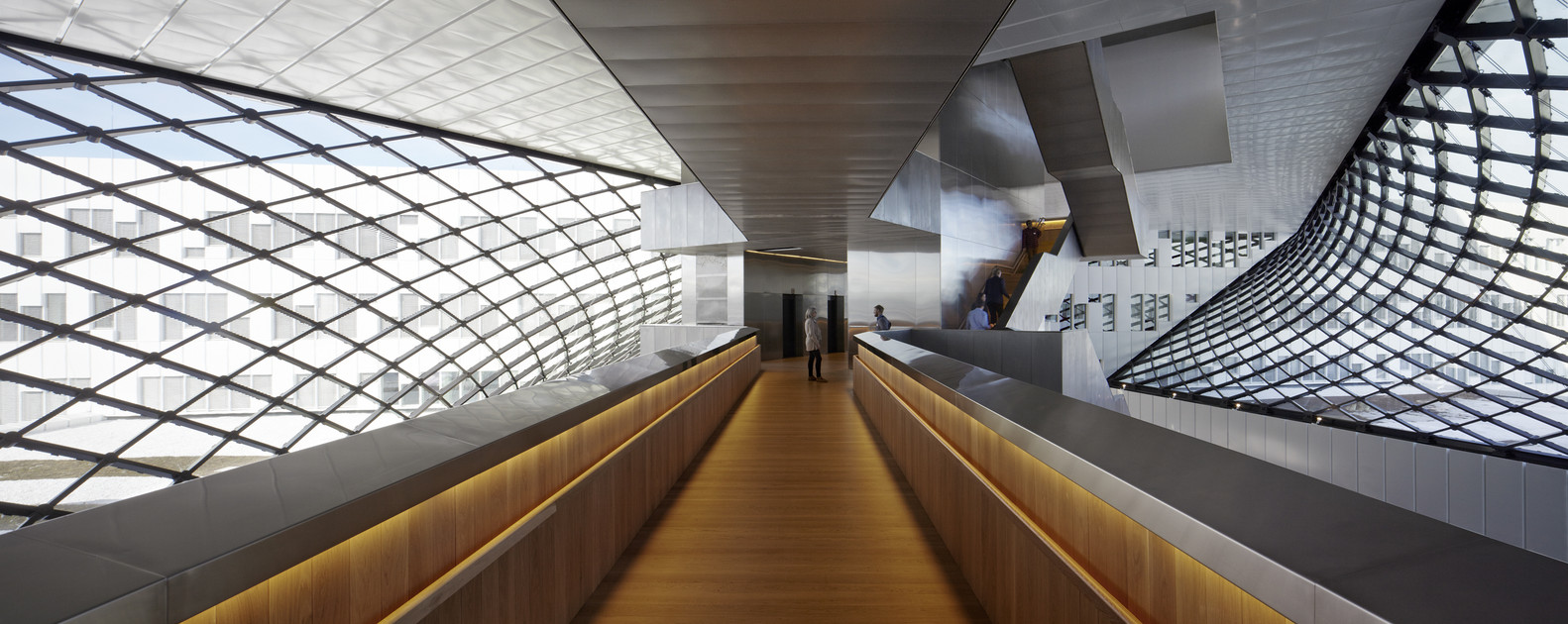

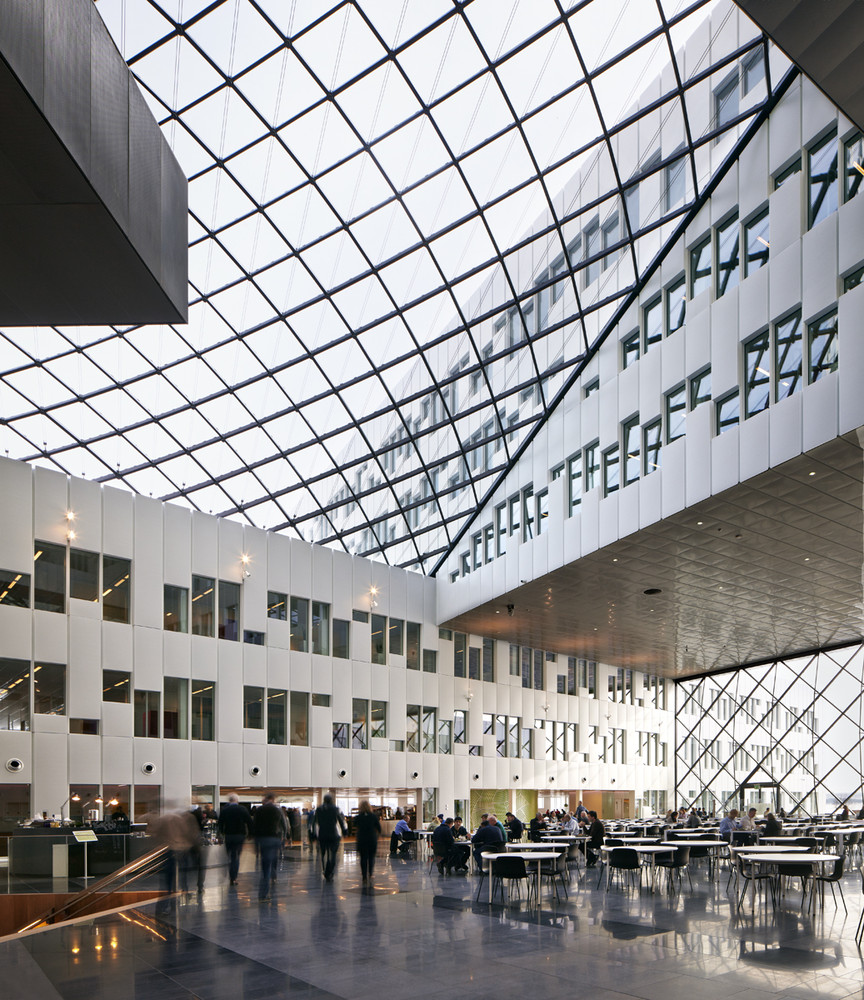

Холл офисного центра Statoil
Решающим фактором в этом проекте стало время. У архитекторов и строителей было всего 20 месяцев, чтобы начать и завершить проект. BIM помог проектировщикам достичь своих целей по строительству в срок.
К зданию предъявлялись строгие критерии: многофункциональность с точки зрения использования, экологичность и современность. Офисные помещения должны были легко трансформироваться из больших конференц-залов в рабочий опенспейс. Эти задачи решались с помощью инструментов информационного моделирования.

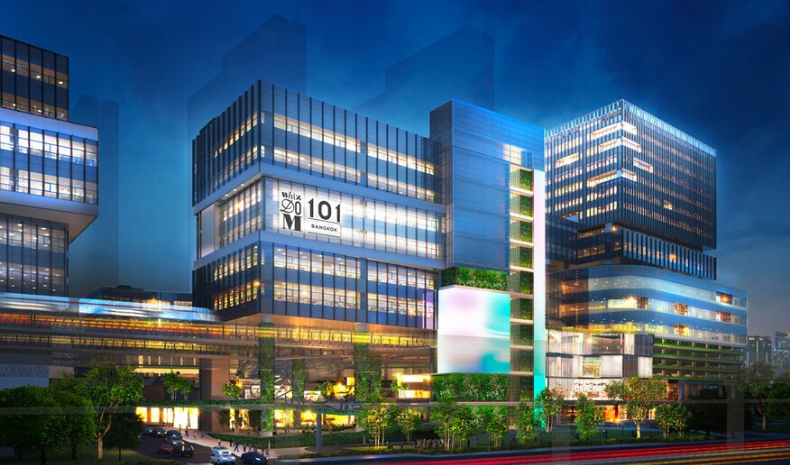

ТЦ WHIZDOM 101 в Таиланде
Проектируя торговый центр в Бангкоке, специалисты Magnolia Quality Development Corporation Limited (MQDC) проанализировали дизайн и энергопотребление с помощью BIM. Информационное моделирование помогло изменить массу здания, определить оптимальную ориентацию конструкции и рассчитать другие факторы, необходимые для строительства современного здания с низким энергопотреблением.
Команда бюро не сразу приняла инициативу президента MQDC использовать информационное моделирование. Специалисты не были знакомы с технологией и думали, что внедрение новых программ — несвоевременное и экономически неэффективное решение. Но администрация постепенно вводила BIM, и скоро команда стала видеть преимущества инструмента.
Каждая часть строительного процесса загружалась в модель BIM 360. Поэтому при проектировании учитывалась каждая труба, стена, электрокабели и другие элементы. Заказчики также получили 3D-модели будущего здания. Так, они лучше представляли себе итог строительства, чем если бы видели 2D-чертежи.

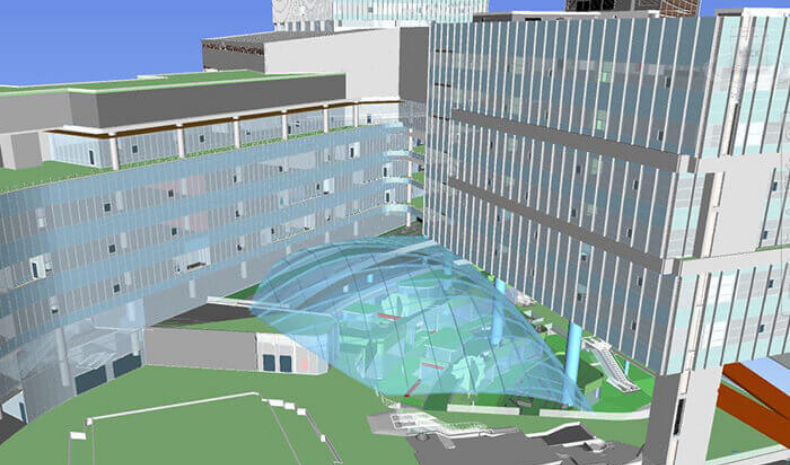

Цифровая презентация проекта ТЦ WHIZDOM 101 архитектурной компании Magnolia Quality Development Corporation Limited
Метро Crossrail в Великобритании
Crossrail — крупнейший строительный проект Европы. Это первая полноценная линия метро в Лондоне, построенная за 30 лет. Она почти вдвое сокращает время, необходимое, чтобы добраться из одной части города в другую. Рассчитывают, что линией будут пользоваться более 72 000 пассажиров в час.
Crossrail стал первым инфраструктурным проектом Великобритании, где использовали информационное моделирование.

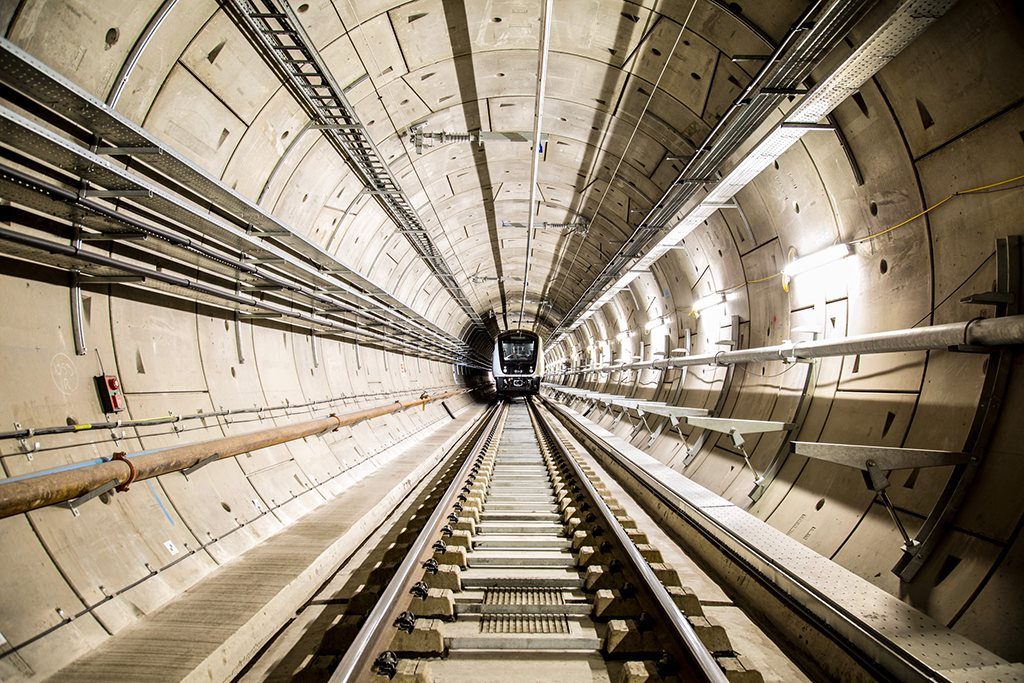

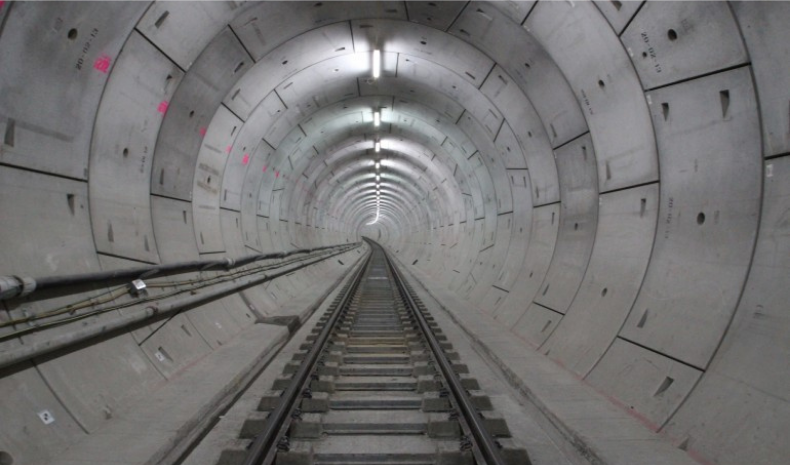

Участок тоннеля Crossrail
Проект тоннеля
BIM обеспечивает прозрачность всех процессов. Его использовали, чтобы снизить риски потерять информацию на всех этапах — от заключения контрактов до завершения строительства.
Также BIM помог точнее определять пространственные отношения между компонентами масштабного проекта и снизил количество конфликтов между отдельными командами.
Презентация проекта на официальном YouTube-канале Crossrail
3D-модели содержат самую точную информацию. Поэтому их передали операторам железных дорог, чтобы они могли обслуживать свои участки.

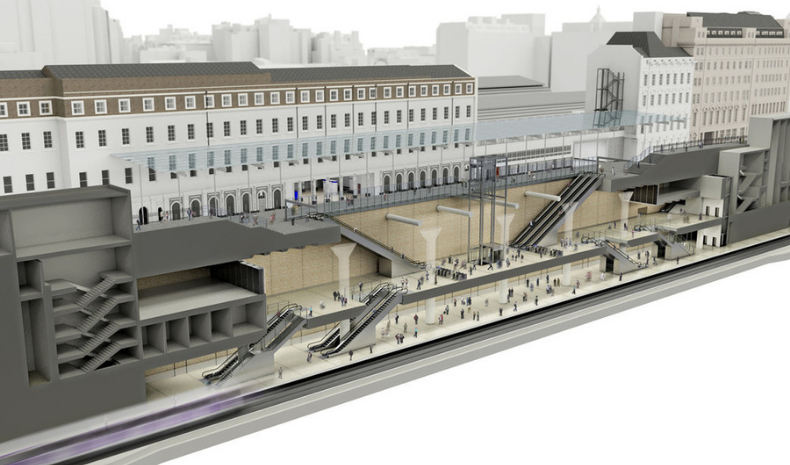

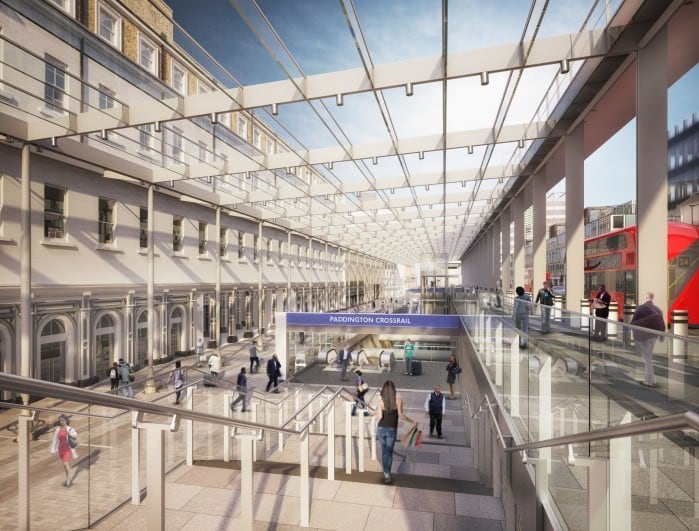

Проект Paddington - одной из станций новой лондонской линии
Шанхайский Диснейленд в Китае
BIM использовали при создании шанхайского Диснейленда, чтобы придумать увлекательный дизайн с элементами погружения. Авторы проекта отмечают, что использование BIM помогло этому проекту воплотиться в жизнь.

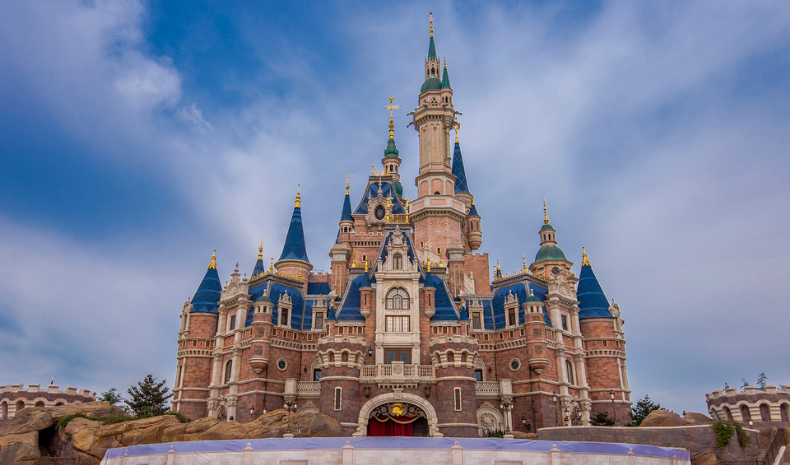

Главным зданием парка стал Зачарованный замок, внутри которого располагаются магазины, рестораны, театральные залы и аттракционы.
Над проектом работали несколько команд. Специалисты взяли облачный инструмент для совместной работы, благодаря чему команда могла оперативно обсуждать выполнимость, стоимость и время. BIM использовали для объединения многих частей проекта в одну 3D-модель.

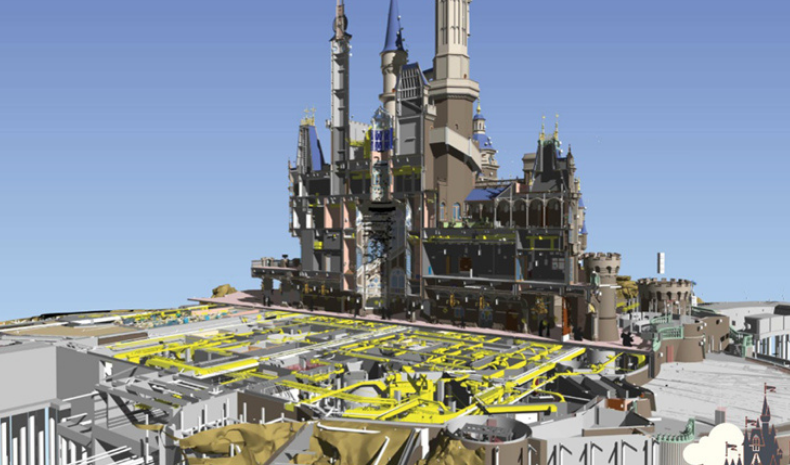

Одна из BIM-моделей Диснейленда
Каждая команда работала над своей частью, а затем загружала созданные компоненты в полную модель. После этого вместе с другими участниками проекта специалисты могли увидеть коллизии и найти альтернативные решения.
Когда проект главного здания был готов, дизайнеры добавили в 3D-модели элементы, которые сделали облик Зачарованного замка максимально похожим на замок из фильмов.
Ход строительства шанхайского Диснейленда
Коммунальный центр международного аэропорта Окленда в США
Технология BIM сыграла важную роль при проектировании коммунального центра международного аэропорта Окленда. Нужно было создать единую конструкцию для сложных электрических распределительных устройств и механического оборудования. От эффективности коммунального центра зависит функциональность всего аэропорта.
Команда, работавшая над проектом, использовала Autodesk BIM 360 Glue. Приложение помогло принимать более взвешенные решения и создавать точные визуализации, важные для всех участников проектирования.
Используя BIM 360 Glue, проектная группа смогла оптимизировать рабочие процессы в целом и процесс принятия решений в частности. 3D-модель помогла субподрядчикам быстро обнаруживать и оперативно обсуждать проблемы, благодаря чему работа над проектом двигалась быстрее.

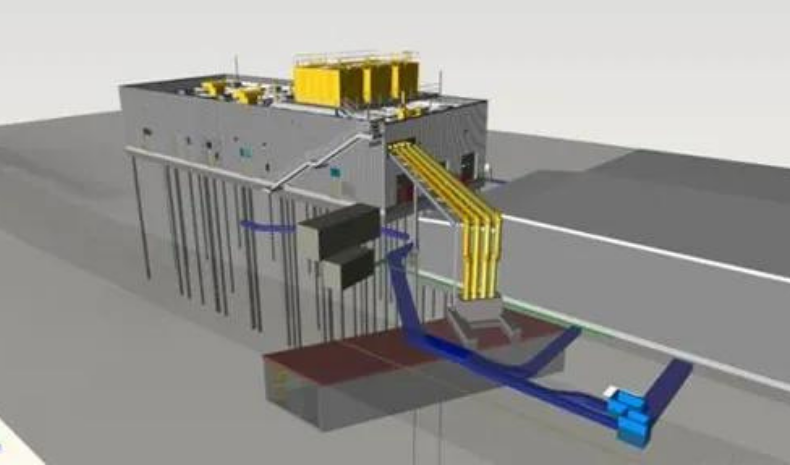

Один из BIM-проектов коммунального центра
Винодельня Silver Oak в США

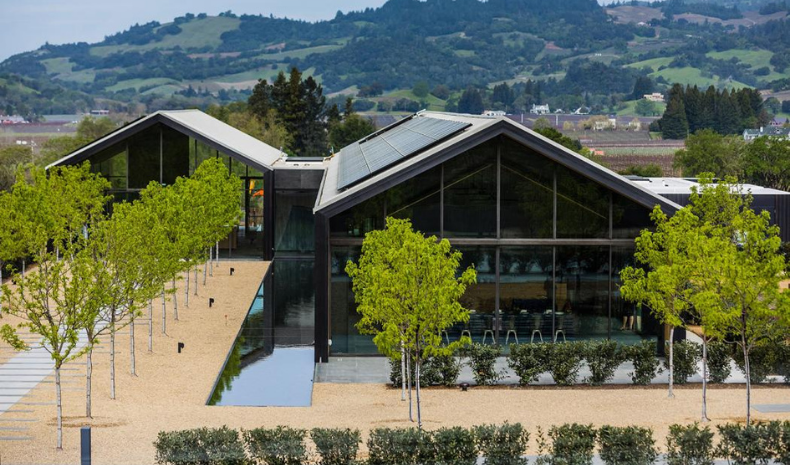

Винодельню Silver Oak реконструировали после пожара с помощью BIM. Спустя год она получила платиновый сертификат Leadership in Energy and Environmental Design (LEED).
Проект Silver Oak

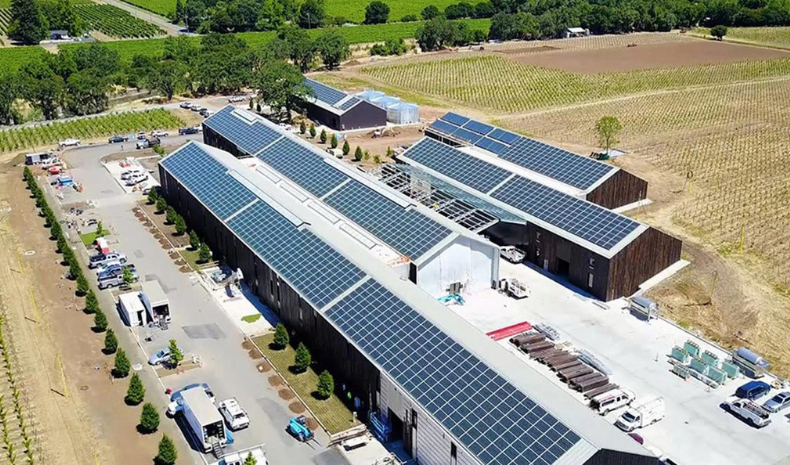

После реконструкции кампус вошел в программу аудирования. После года регулярных проверок винодельня доказала, что соответствует требованиям по нулевым выбросам, энергии и воде. Silver Oak Winery также получает энергию благодаря 2595 300-ваттным солнечным панелям, расположенным на крышах зданий.
Многие проблемы проекта удалось увидеть на ранней стадии до начала строительства. Это помогло значительно сэкономить время и снизить затраты на доработку. Генеральный директор Silver Oak Winery Дэвид Дункан считает, что BIM помог им сэкономить сотни тысяч долларов.

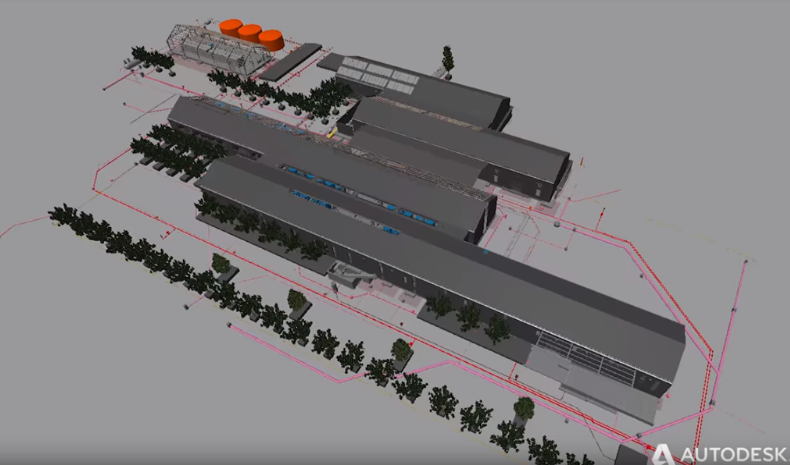

Проект винодельни в Autodesk
Дункан отмечает также, что ему понравилась возможность тестировать в BIM разные типы изоляции. Для утепления кампуса в винодельне использовали переработанные джинсы Levi’s. Возможность моделировать разные варианты позволила команде проектировщиков сравнить тепловые характеристики джинсовой ткани со стекловолокном или пеной.
Субподрядчики использовали BIM 360 во время проверки конструктивных возможностей. BIM упростил перекрестную проверку строительной документации с проектной моделью.
