В Вашингтоне в США, находится Школа искусств Дюка Эллингтона. Это школа для одаренных детей. Ее выпускники поступают в лучшие мировые университеты на танцевальные, художественные, музыкальные, литературные факультеты. Здание школы построили в конце XIX века. Его несколько раз ремонтировали. Но нужна была глобальная реконструкция, чтобы школа соответствовала стандартам XXI века.
Реконструкция школы искусств Дюка Эллингтона как образец работы в Archicad

Задача

Компания Ellington объявила конкурс на лучший проект модернизации здания. Нужно было преобразовать корпус площадью 25 000 м2 на 600 студенческих мест.

image-0

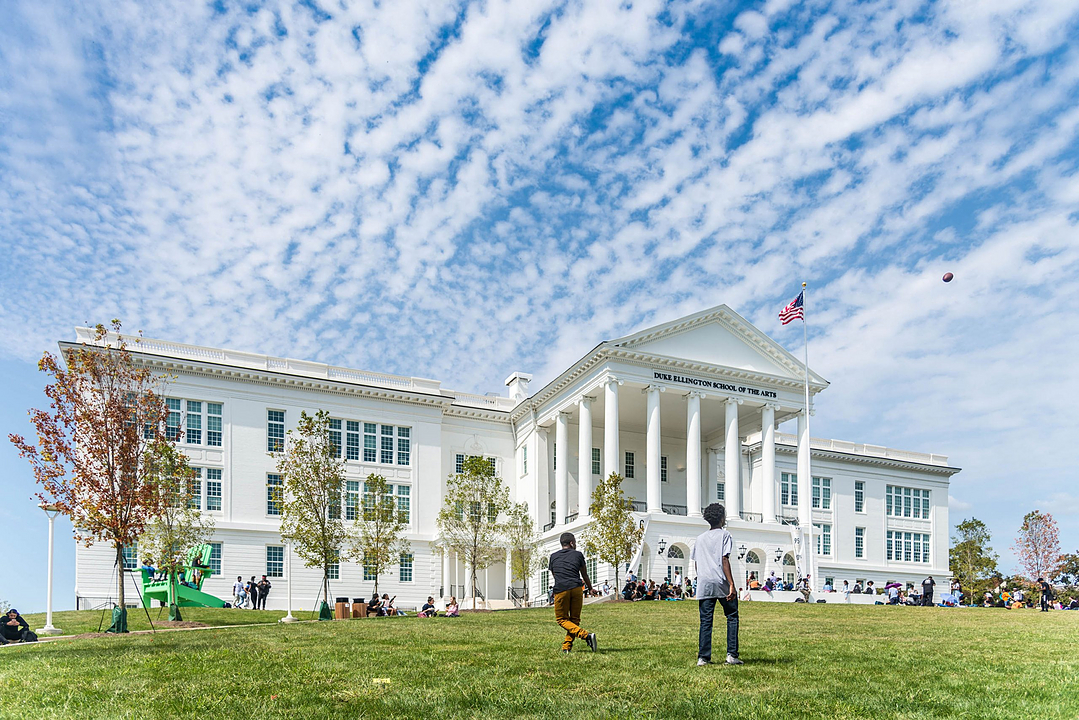

Школа искусств Дюка Эллингтона после реконструкции

Решение

Конкурс выиграла студия DC Cox Graae + Spack architects (CG+S). Специалисты студии сохранили исторический фасад школы, а внутри разместили театр на 800 мест, который ассоциируется с бьющимся сердцем здания.

image-0

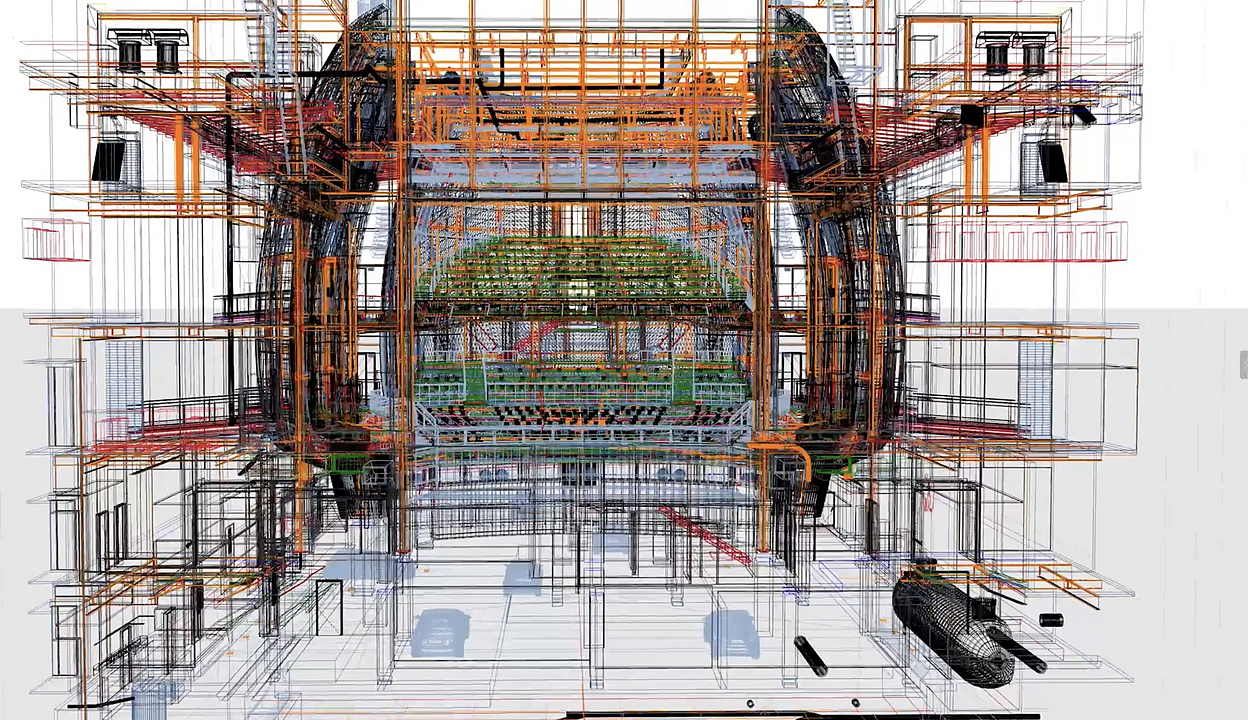

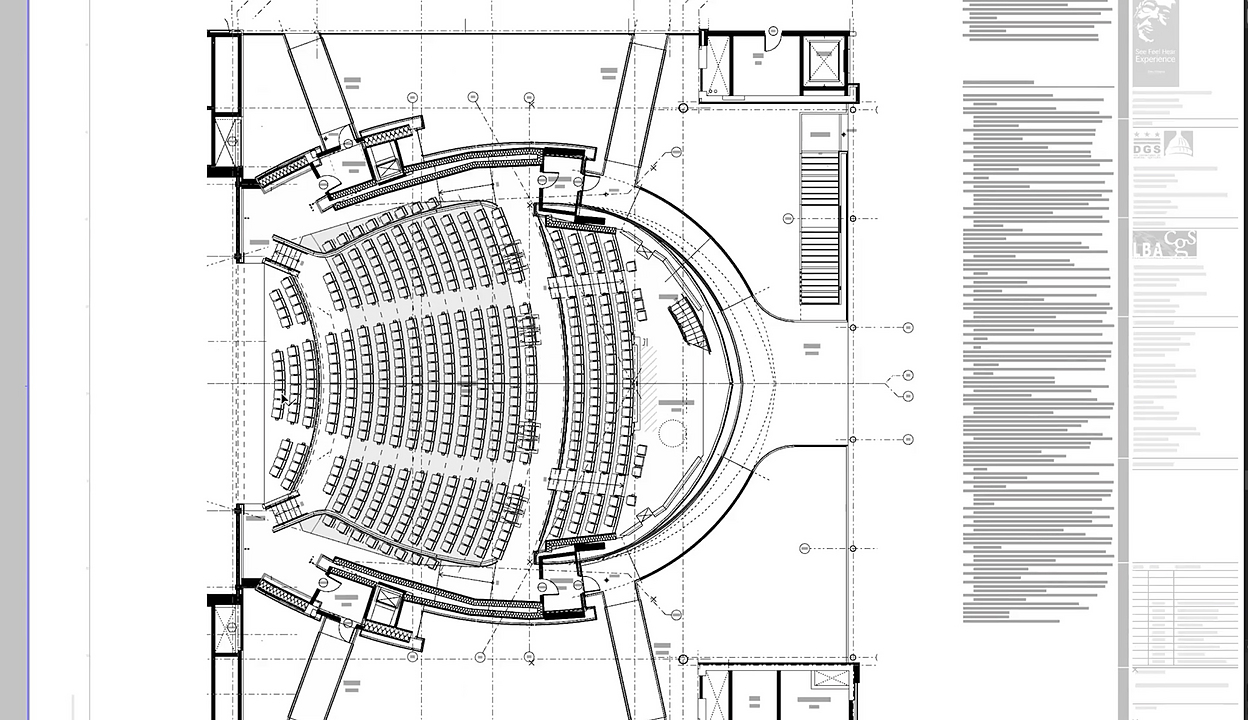

Чертежи, рендеры и реализация театра внутри школы

Уникальную овальную конструкцию театра окружают кирпичные стены, колонны и балконы.

image-0
image-0
image-0

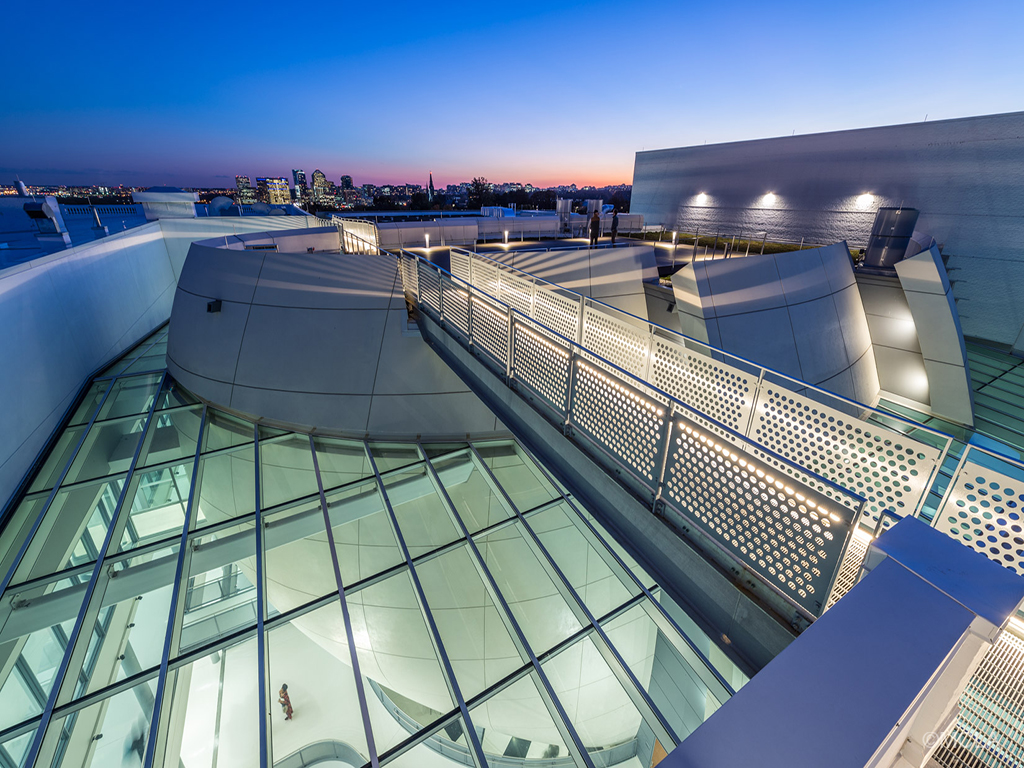

Крыша Школы искусств

Застекленная крыша во весь пролет пропускает естественный свет.

Устойчивое проектирование

Команда CG+S учла миссию Школы искусств Дьюка Эллингтона создать среду для развития деятелей искусства мирового класса. Подхватывая эту идею, авторы проекта сделать здание примером практической устойчивости. Чтобы быстро проверять сотни идей, специалисты студии создавали детализированную модель BIM.

image-0
image-0

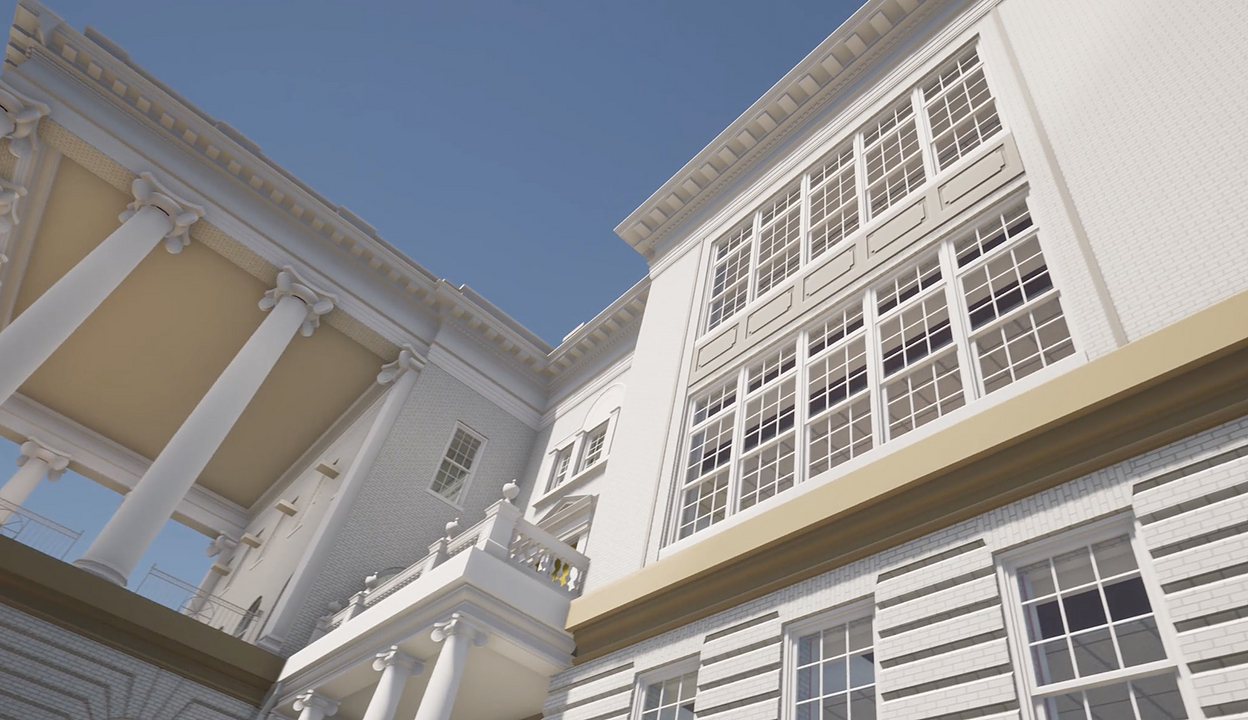

2D-модель и рендер

Проект получил статус LEED Gold, подтверждающий, что здание соответствует  высокими стандартам энергосбережения и экологичности.

image-0
image-0
image-0

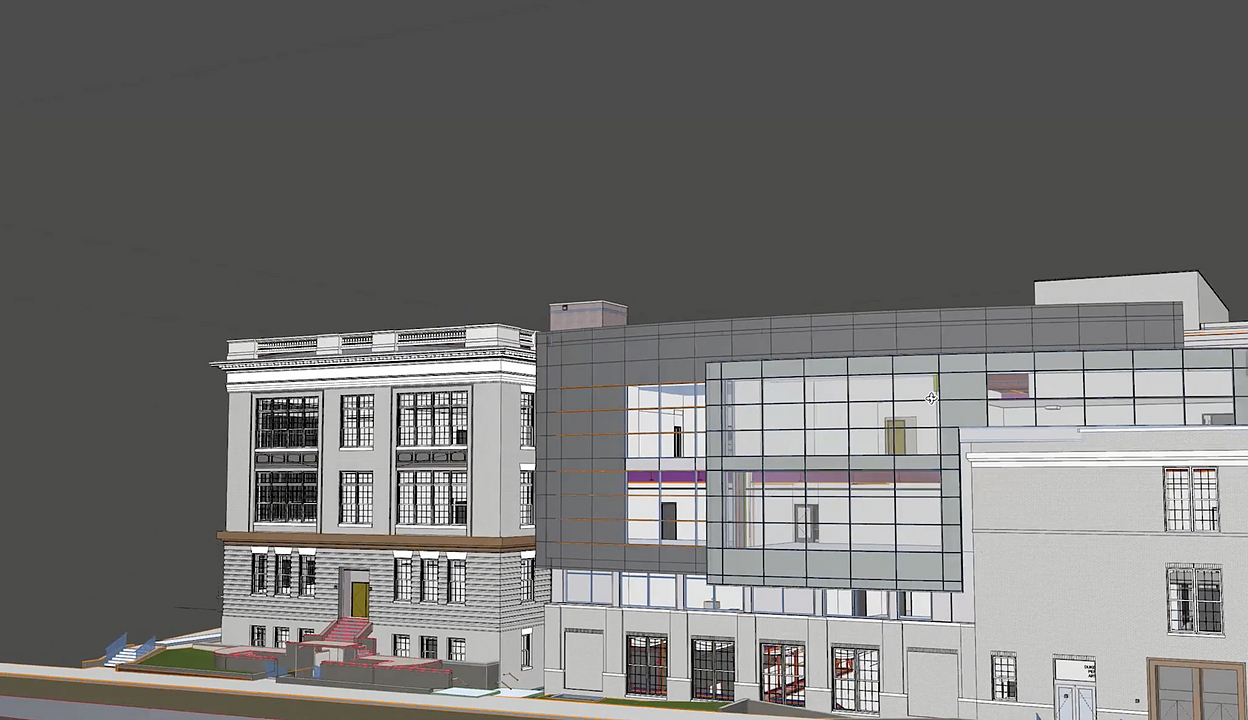

Проектные чертежи здания, созданные в BIM

Работа в BIM

Команда вела работу в программе Archicad 25 от Graphisoft ® — программное решение BIM, которое объединяет специалистов разных направлений. Работать можно удаленно, через файлы открытого типа IFC. При этом все видят, какие изменения внесли другие участники проекта. Например, инженер-строитель разработал сложную строительную конструкцию, а дизайнеры и декораторы вносили свои идеи. Программа отслеживает, как любое изменение влияет на все здание, нет ли конфликтов между системами.

image-0

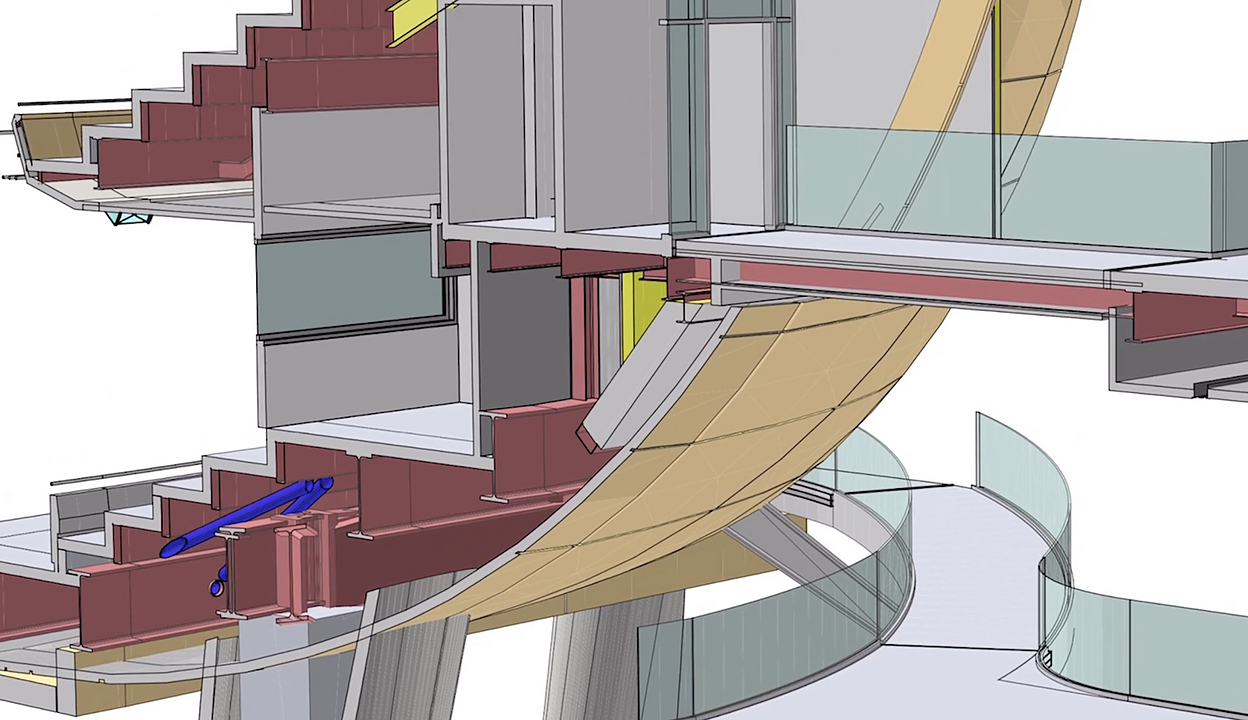

3D BIM-модель

image-0

2D-документация

Такой подход позволил создать сложный детализированный проект в кратчайшие сроки. CG+S использовала все преимущества Archicad, чтобы объединить специалистов всех направлений еще на ранней стадии проектирования.

image-0

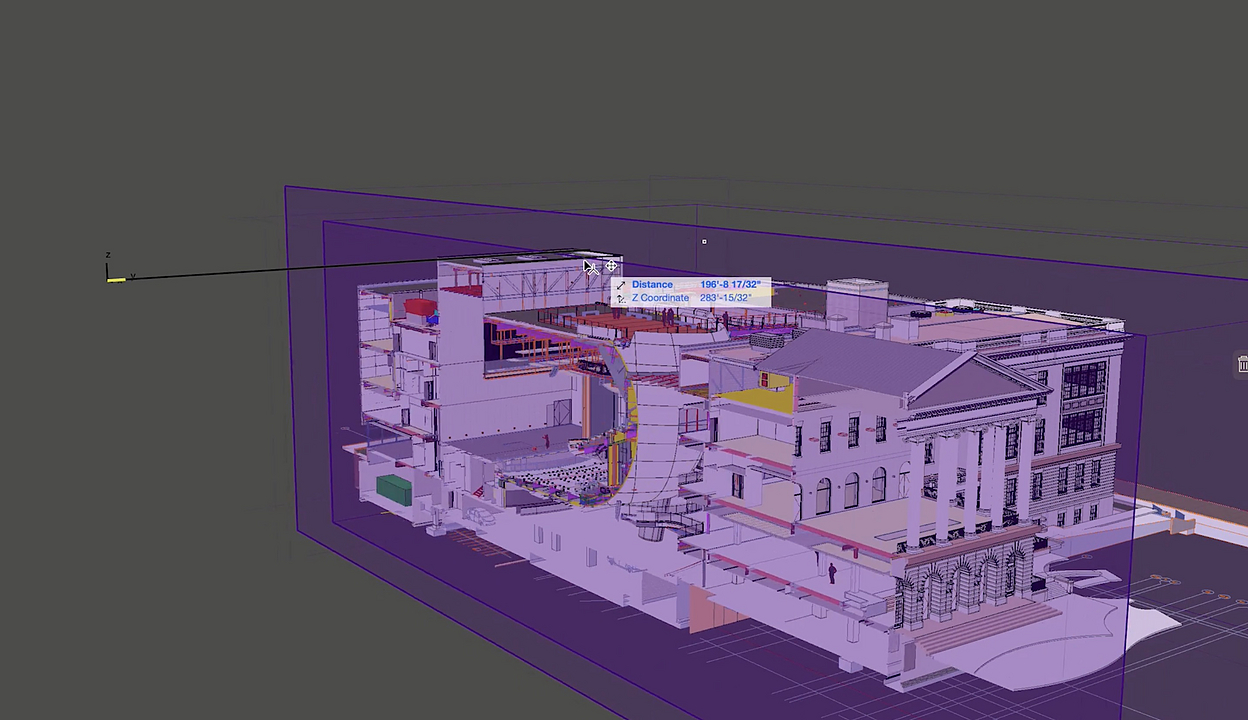

Проектные чертежи здания, созданные в BIM

В результате получился яркий пример современного подхода к реконструкции. Проект получил множество наград и признание властей округа Колумбия. Авторы могли быстро сообщать о новых идеях и изменениях, презентуя властям наглядные 3D-модели, созданные в BIM.
