BIM-библиотека Viega Sanpress Inox
![BIM-библиотека Viega Sanpress Inox](/uploads/blogs/2020-10/Group 3 (1)_5f982914a14a2.png)

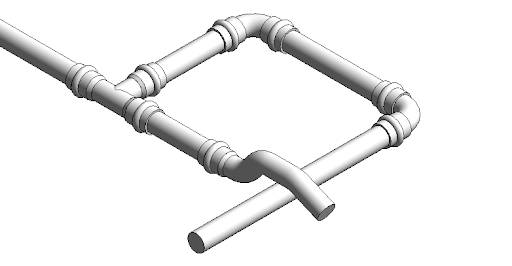

Разработали библиотеку трубопроводов и фитингов из нержавеющей стали Sanpress Inox, а также арматуру для них. Библиотека охватывает наружные диаметры изделий от 15 до 108 мм. Отводы, угольники, переходы, тройники и муфты, соединительные фитинги и переходы на резьбы.
![image-0](/uploads/blogs/2020-12/1_1_5fc644cef3a60.png?size=0x-)
Модели соответствуют BIM 2.0 и содержат условные обозначения на средней и низкой детализациях. Одна из главных особенностей разработки — многовариантность специфицирования и специальные скрипты Dynamo, заполняющие необходимую информацию вместо проектировщика. Такая автоматизация сократит количество ошибок и упростит формирование ведомостей.
В шаблоне предусмотрены 3 варианта формирования спецификаций:
- макросом из шаблона Autodesk, для этого в инструкции есть заготовка для формулы, которая используется в шаблоне Autodesk для разделов ОВ и ВК, если не редактировали эту формулу, то можете просто скопировать всю её из инструкции и заменить ею формулу в расчётном параметре Наименование_AUTO — всё будет работать, в том числе и «старые» трубы из шаблона;
- ключевыми спецификациями, содержащими все данные о трубопроводах;
- скриптом Dynamo, который заполняет все столбцы, в том числе и артикулы, марки, массу, чего нельзя добиться макросом. Также скрипт может сформировать наименование и посчитать количество с запасом, который укажет пользователь.
Пользователи могут выбирать любой удобный для них способ, а в случае со скриптом адаптировать его под свои шаблоны, основанные на других общих параметрах. В инструкции, которая прилагается к библиотеке есть подробные описания, как реализовать все эти варианты.

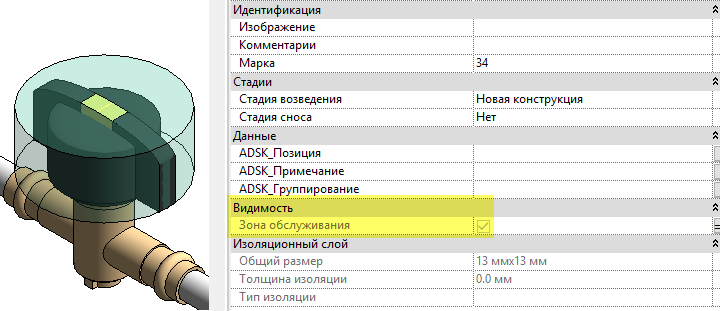

В семействах трубопроводной арматуры предусмотрели рабочие зоны. Считаем это удобным решением, чтобы проектировщики сразу в Revit видели область, в которой будет вращаться ручка крана. Видимость этой зоны обслуживания можно отключить, но рекомендуем включать её перед экспортом модели из Revit в Navisworks, чтобы эта зона участвовала в проверках на пересечения и допуски.
![image-0](/uploads/blogs/2020-10/2_5f9831c284ed7.png?size=0x-)
С включённой зоной обслуживания вы увидите пересечения кранов с ручкой в закрытом состоянии.

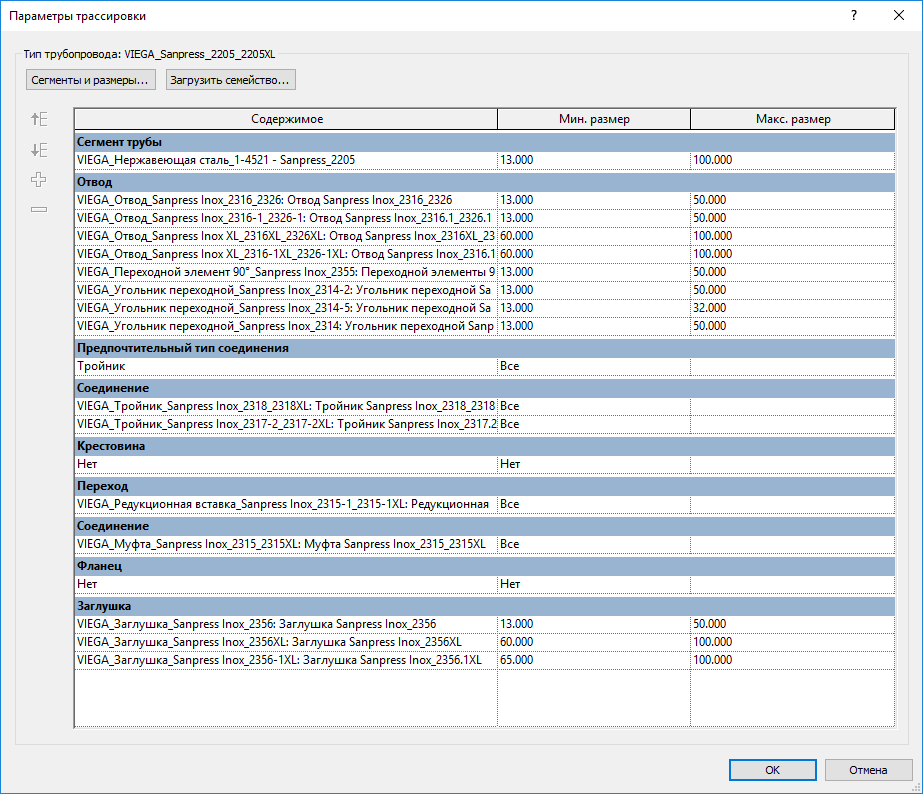

Все отводы и угольники сделали с типом детали «Отвод». Благодаря этому их можно добавить в настройки трассировки и легко копировать вместе с типом трубопровода между проектами. Однако помните, что в трассировке по умолчанию участвует только первый фитинг из списка для заданного диапазона диаметра. То же касается заглушек и тройников.
![image-0](/uploads/blogs/2020-10/3_5f9831a7a61e9.png?size=0x-)
Через настройки трассировки можно менять предпочтительный тип фитинга.

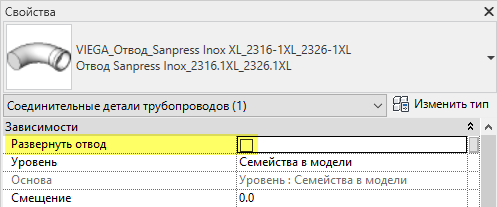

У отводов с раструбом с одной стороны (2316.1(XL), 2326.1(XL)) есть возможность развернуть раструб специальной галочкой в свойствах. Это нужно, если раструб встал не с той стороны отвода при трассировке.
![image-0](/uploads/blogs/2020-10/4_5f983175a72b6.png?size=0x-)
Семейства фланцевых переходов содержат в себе вложенные семейства монтажных комплектов и уплотнителей, которые также будут учитываться в спецификации. Для сортировки и фильтрации семейств со вложенными добавили параметр «ADSK_Группирование», он связан у вложенных семейств с родительским параметром, поэтому будет принимать то же значение.
Скачать библиотеку по ссылке.
