BIM-модель кубообразного реечного потолка VALKOR™

BIM-модели кубообразных реечных потолков представляют собой систему трехмерного моделирования, широко применяемую в различных интерьерах. Их ключевые преимущества с точки зрения BIM-моделирования — это функциональность выполнения задач, точность визуализации и упрощение рабочих процессов на всех стадиях проекта.

Кубообразные реечные потолки VALKOR™ — это современное решение для создания выразительного потолочного пространства в объектах различного назначения: аэропортах и вокзалах, офисных и административных зданиях, ресторанах, отелях, бизнес-центрах и торговых залах. Система сочетает эстетическую привлекательность с технологичностью, позволяя реализовывать как строгие минималистичные решения, так и сложные архитектурные композиции.

Ассортимент включает более 11 типоразмеров с высотой профиля от 30 до 100 мм (шаг 5 мм). Максимальный размер профиля достигает 100х140 мм с шагом 10 мм, а максимальная длина рейки составляет 2500 мм. Такое разнообразие позволяет создавать уникальные композиции для каждого проекта, адаптируя систему под конкретные архитектурные задачи и пространственные особенности объекта.

Преимущества конструкции:

·  Скрытие коммуникаций. Пространство между базовым и подвесным потолком маскирует провода, вентиляцию и системы освещения.

·  Простота монтажа и демонтажа. Системы сборки достаточно простые, что позволяет быстро монтировать потолок и, при необходимости, проводить ремонтные работы без полного демонтажа конструкции.

·  Интеграция освещения. Возможность установки точечных светильников, LED-ленты или подвесных люстр.

·  Разнообразие цветовых решений. Можно выбрать оцинкованную сталь с порошковой покраской по каталогу RAL, а также материал полиэстер с имитацией текстуры под древесину (Полиэстер - 0, 5 мм, стрингер - оц.сталь, 0,7 мм).

·  Долговечность и устойчивость к воздействию. Материал устойчив к коррозии, влаге и перепадам температуры, поэтому такие потолки подходят даже для помещений с повышенной влажностью (степень агрессивности среды: неагрессивная, слабоагрессивная, среднеагрессивная).

·  Безопасность. Конструкция системы не воспламеняется и не поддерживает распространение пламени. Класс горючести — НГ, Г1, что соответствует требованиям пожарной безопасности для общественных и коммерческих зданий.

BIM-контент для Autodesk Revit

Для специалистов, работающих в среде Autodesk Revit, VALKOR™ предоставляет комплексный BIM-контент, обеспечивающий быструю и точную интеграцию модели в проектную среду:

1.        Предоставление библиотеки семейств (RFA) в категории «Обобщенные модели» с полным набором параметров для корректного создания и настройки модели.

2.       Скачивание и загрузка в свой проект.

Детализация конструкции:

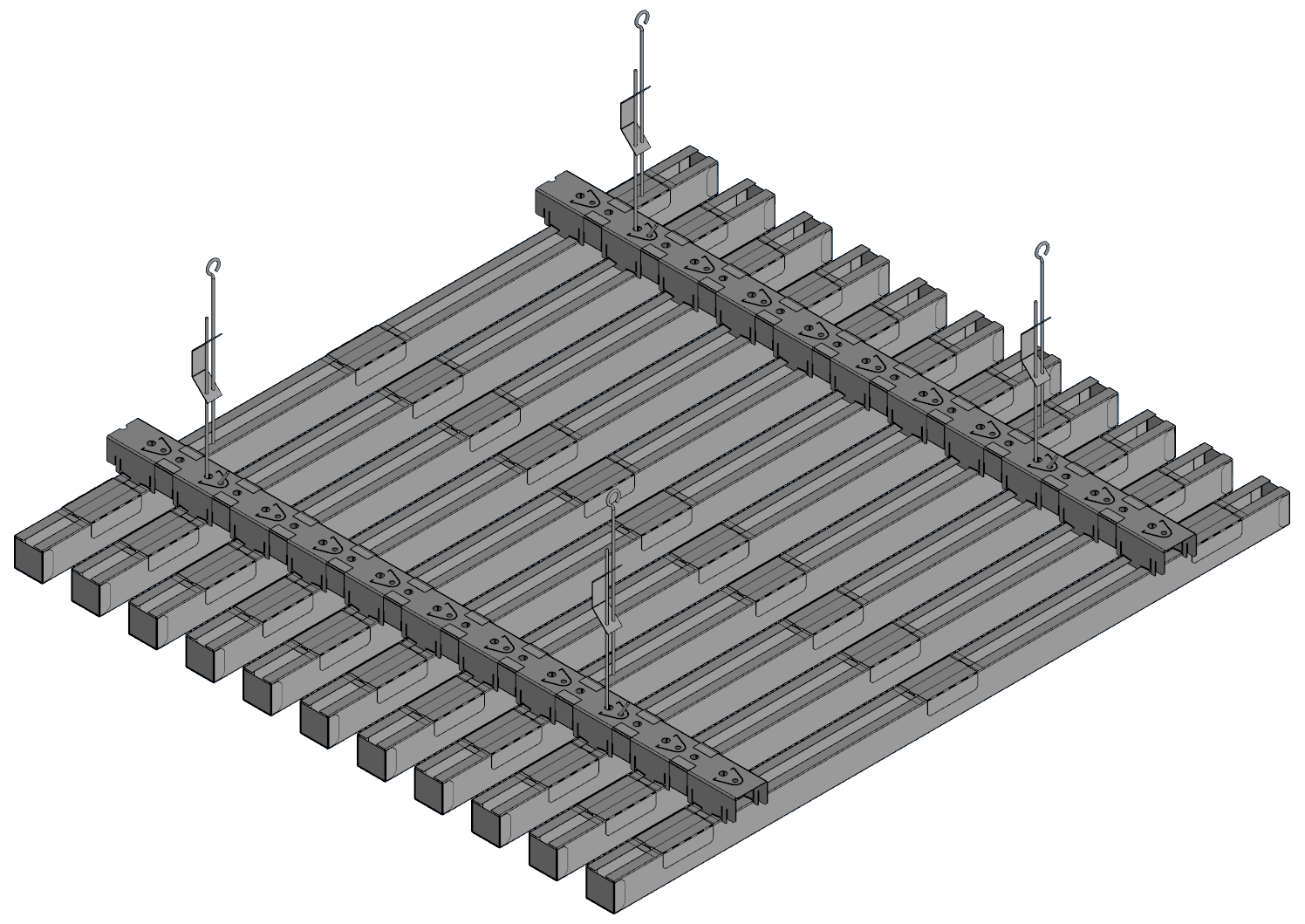

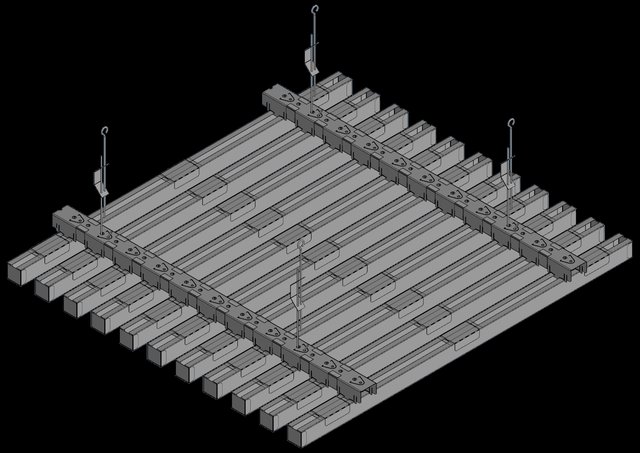

BIM-модель кубообразного реечного потолка включает все ключевые элементы системы: П-образные рейки из углеродистой стали толщиной 0,5 мм с защитно-декоративным покрытием, соединительные элементы для создания потолков любой длины, декоративные накладки для маскировки стыков между рейками. Несущий каркас формируют стрингеры из оцинкованной стали толщиной 0,7 мм, которые при необходимости наращиваются с помощью специальных соединителей. Завершенный архитектурный вид конструкции обеспечивают торцевые заглушки.

Особенностью разработанной BIM-модели стали детальные 3D-узлы примыканий для крепления кубообразных реечных потолков. В модель включены узлы установки декоративной вставки, соединительного элемента, стыковочного элемента рейки, крепления подвеса и другие типовые решения.

Основной несущий элемент конструкции – стрингер. Он крепится к базовому потолку или перекрытию с помощью регулируемых подвесов. Выбор крепежных элементов зависит от типа основания:

·         для бетонных перекрытий применяются забивные анкеры (цанги) или анкеры с внутренней резьбой и конусообразным клином 8×30;

·         для металлических оснований — саморезы.

BIM-функционал модели

Одно из ключевых преимуществ BIM-модели — ее интеллектуальная адаптивность. Модель динамически адаптируется под площадь помещения через встроенные параметры и стандартные параметры ADSK-шаблона. При изменении базовых размеров квадратуры (длины, ширины, выбора типа реечного потолка и уровня его установки) система автоматически пересчитывает и обновляет количество всех основных элементов: П-образных реек, стрингеров, соединителей.

Также, модель легко проверить на коллизии на ранней стадии выявлять конфликты с инженерными системами в запотолочном пространстве.

Интеграция освещения и инженерки

BIM-модель подвесного потолка позволяет разместить различные типы осветительных приборов — линейных или точечных светильников, подвесные люстры. Позиционирование происходит в технологических зазорах между несущими рейками или в них, что обеспечивает функциональный монтаж.

Вывод

Данная BIM-модель — это инструмент, который делает процесс проектирования реечных потолков более точным, быстрым и управляемым, способствует эффективной координации работы, снижает риски ошибок и помогает принимать обоснованные решения на всех стадиях проекта.
