На данный момент BIM-проектирование стало важнейшим инструментом для проектировщиков. Благодаря 3D-визуализации можно уже на этапе проектирования оценить все потенциальные риски, связанные со строительством и эксплуатацией. Кроме того, проектирование в информационной модели является обязательным для государственных объектов в соответствии с постановлением Правительства России №331. Несмотря на растущий интерес к BIM, проектирование в этом формате остаётся сравнительно молодой сферой, и время от времени у специалистов могут возникать определённые трудности.
BIM-модели ANTARUS – удобный конструктор для ваших проектов

Вероятно, многие из вас сталкивались с ситуацией, когда конфигурацию оборудования в проекте необходимо изменить. Для получения актуальной версии приходилось отправлять запросы в компанию-производитель, а затем ждать, пока для вас будет создана новая BIM-модель.

Мы анализируем подобные ситуации на рынке и оперативно на них реагируем. Наши конструкторы разрабатывают информационные решения ANTARUS, чтобы оперативно предоставлять инженерам-проектировщикам актуальные BIM-модели, которые легко интегрировать в каждый конкретный проект. О нескольких из этих решений мы расскажем ниже.

BIM-семейства ANTARUS

Первые BIM-семейства ANTARUS были разработаны в июне 2023 года. На сегодняшний день в библиотеке ANTARUS доступны для скачивания 17 типов уникальных BIM-семейств

1. Насосные агрегаты:

  • горизонтальные многоступенчатые MLH
  • канализационные НК
  • циркуляционные с мокрым ротором FX
  • вертикальные многоступенчатые MLV
  • консольно-моноблочные MST
  • инлайн IS-II

2. Гидромодули HIGHCOOL для воды (W) и для гликоля (G) на насосах MST и IS-II.

3. Мини КНС ANTARUS.

4. Установки повышения давления ANTARUS 2.0 на насосах MLV-II.

5. Установки повышения давления ANTARUS MULTI DRIVE на насосах MLH, MPH, MLV.

6. Установки пожаротушения ANTARUS 2.0 на насосах IS-II, MLH, MST, MLV-II.

Все модели Revit от ANTARUS соответствуют требованиям стандарта BIM 2.0. Например, в наших семействax отсутствует импортированная геометрия, благодаря чему они имеют оптимальные размеры для интеграции в информационную модель.

Семейства ANTARUS созданы с высокой детализацией LOD 400, что подразумевает максимально подробное графическое представление и наполненность информацией в свойствах. Это обеспечивает быструю интеграцию в проект и добавление в информационную модель. При проектировании LOD 400 необходим для формирования рабочей документации (РД), а во время строительства — для разработки проектов производства работ (ППР).

Как загрузить BIM-модели ANTARUS в проект

Для корректной работы с семействами в проекте необходимо правильно их загрузить.

Для BIM-семейств, которые идут в паре с текстовым документом, необходимо:

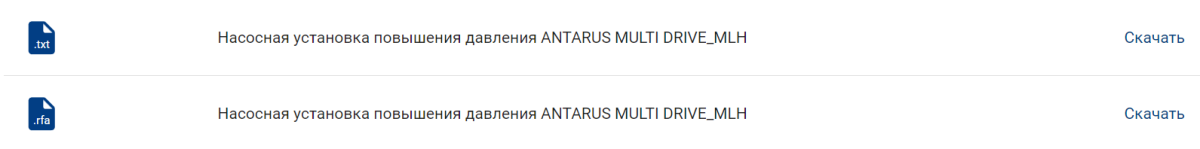

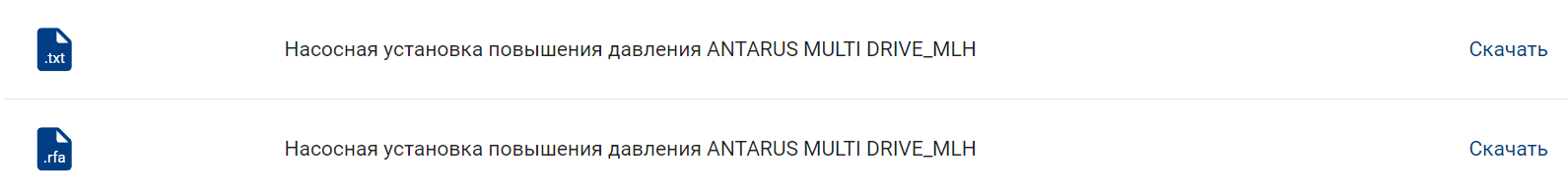

1. Скачать файл .rfa и файл .txt в одну папку. Если менять наименование файлов – оба файла должны называться также одинаково.

image-0

2. Открыть проект, в который необходимо загрузить семейство.

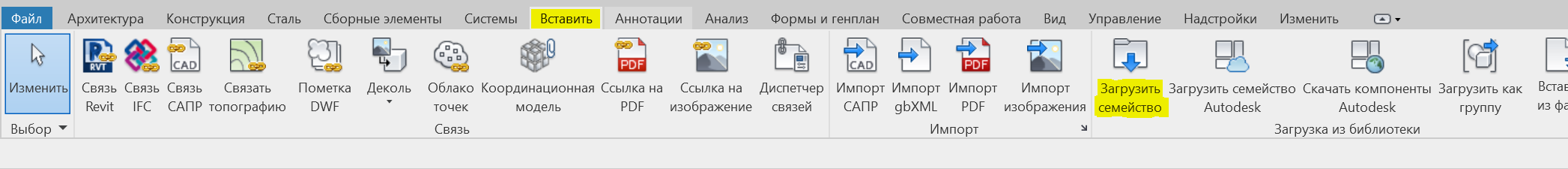

3. Вкладка «Вставить» — «Загрузить семейство».

image-0

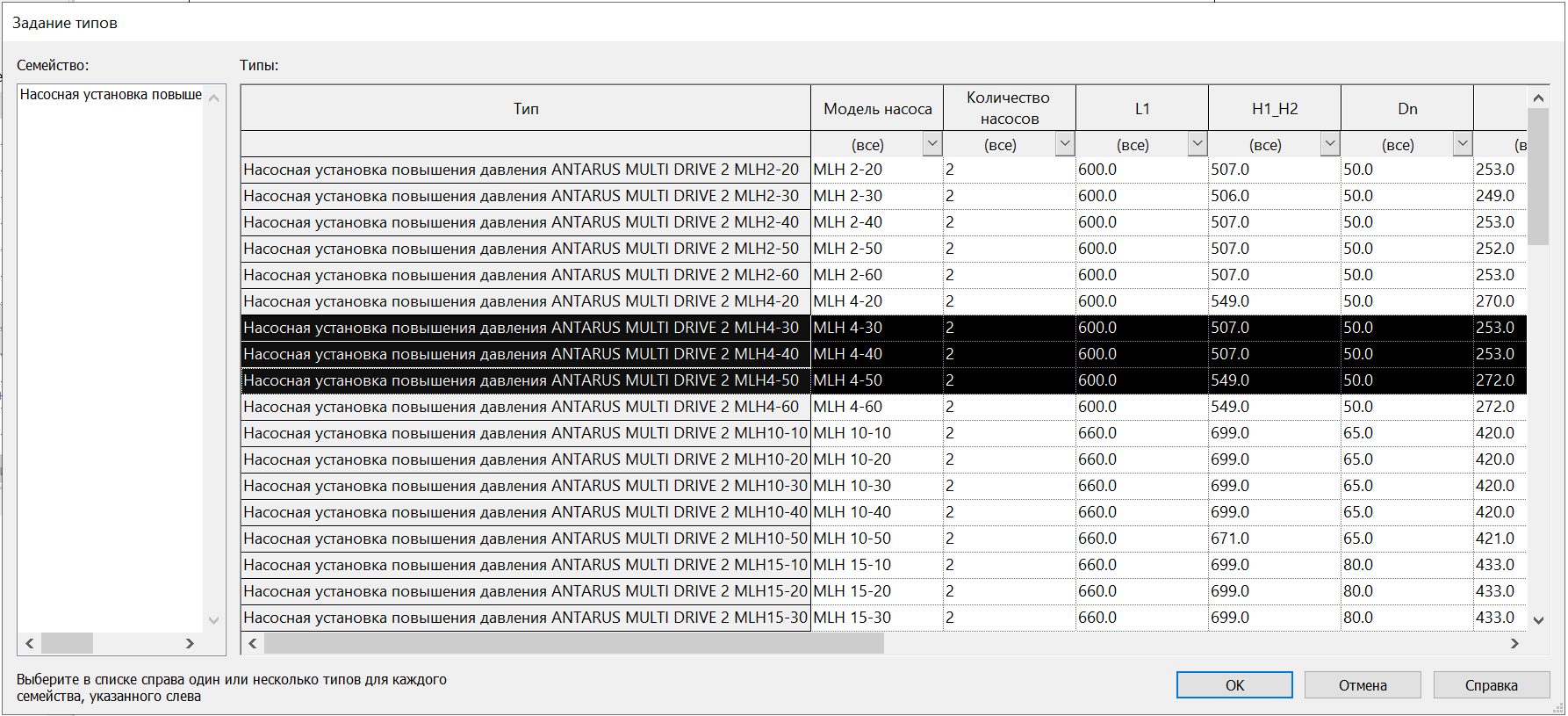

4. В окне REVIT открывается таблица, где можно выбрать необходимые для загрузки модели (несколько вариантов можно выбрать через ctrl).

image-0

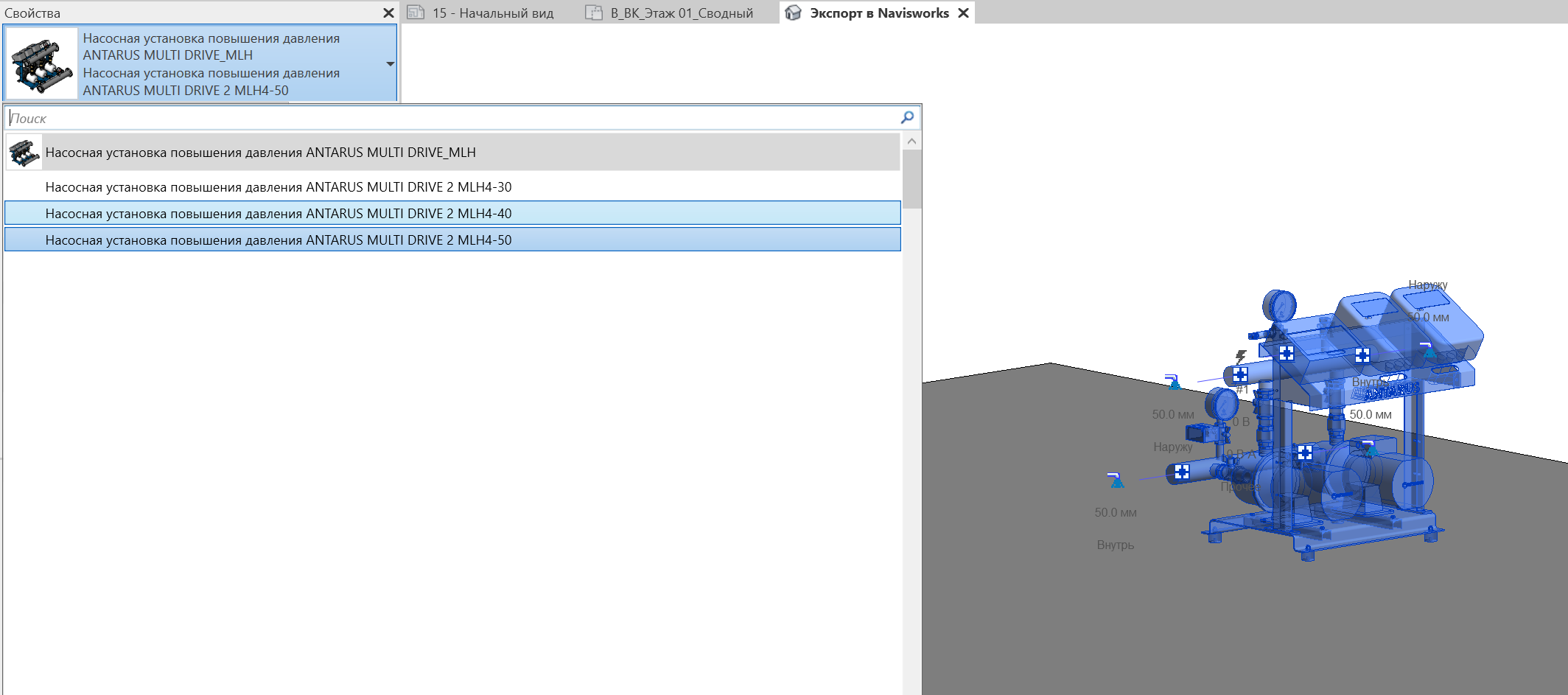

5. Во вкладке «Архитектура» - «Компоненты» - можно вставить в проект выбранные модели.

image-0

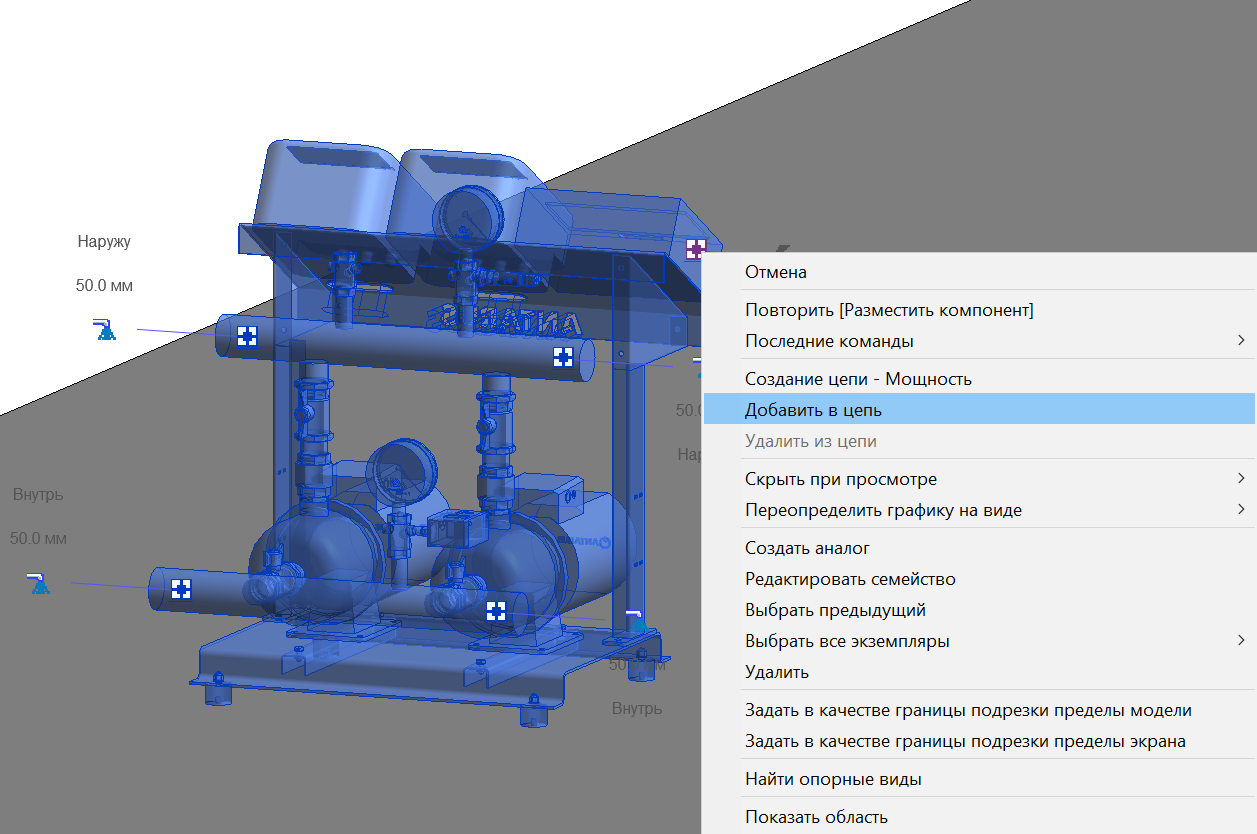

Все семейства имеют реальные габариты и возможность подключения как к трубопроводам, так и к электрической цепи.

image-0

Как настроить BIM-модели ANTARUS в проект

BIM-семейства установок ANTARUS имеют дополнительные параметры для удобства проектирования. Вам не нужно ждать, пока модель будет подготовлена — вы можете приступить к проектированию самостоятельно.

Насосные установки повышения давления ANTARUS

В установки повышения давления можно добавить бак стандартного объема 8 л. Для стандартной комплектации серий MULTI DRIVE и X бак не предусмотрен.

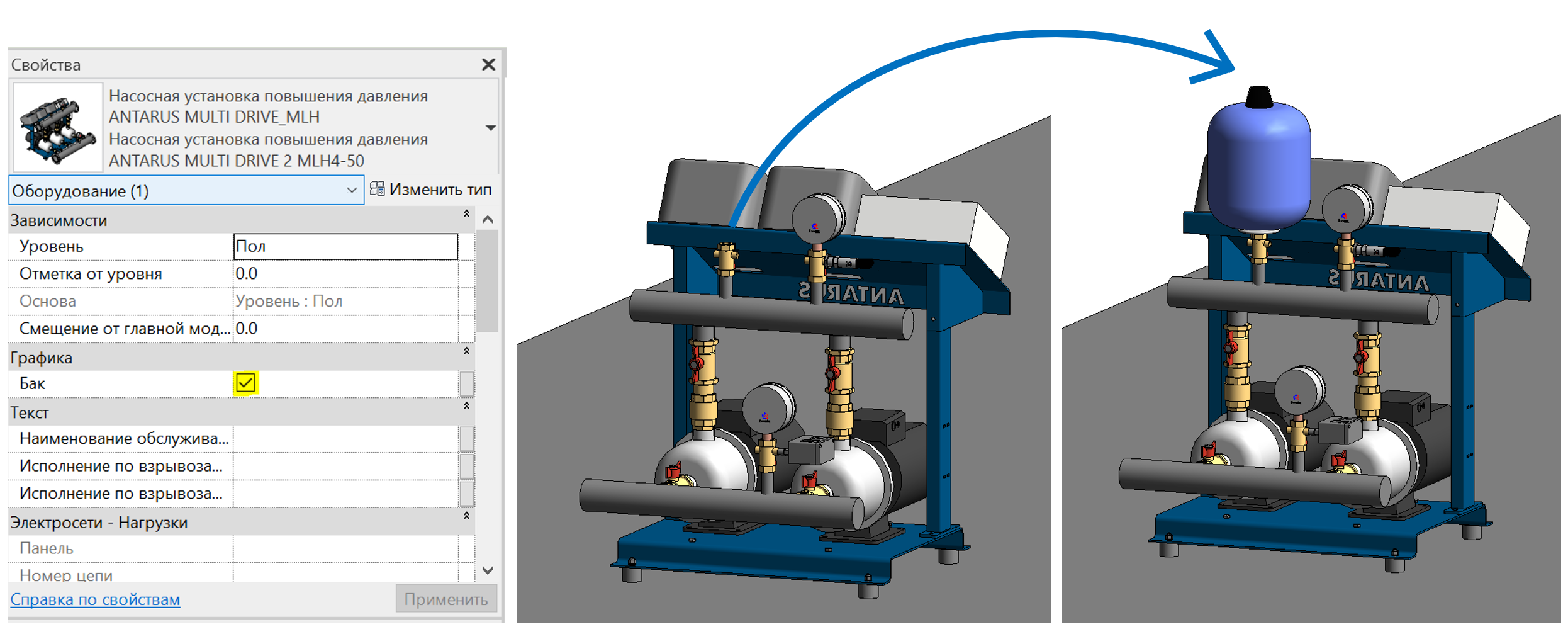

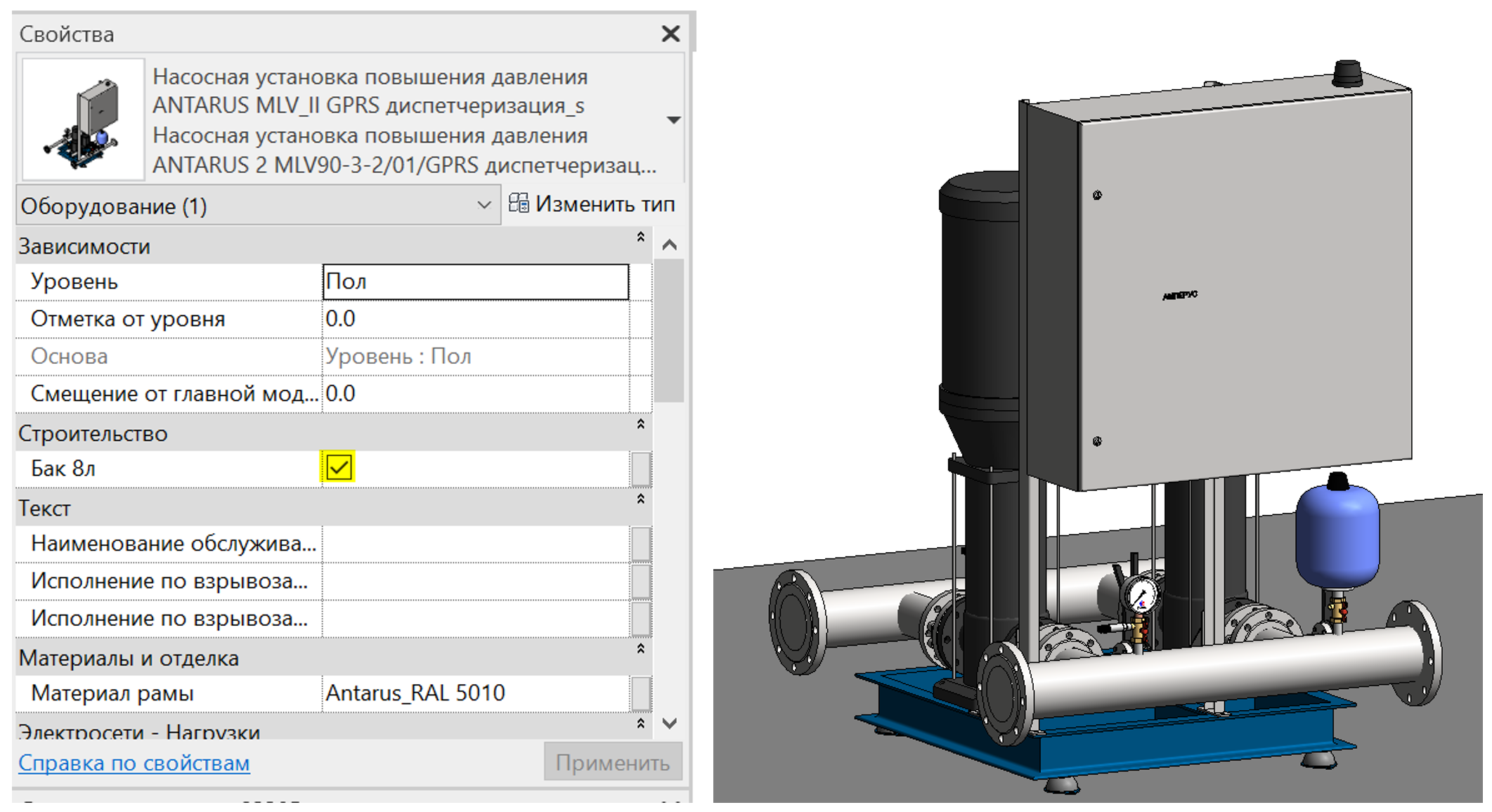

Однако, при необходимости, он может быть добавлен в любую модель. Для этого следует установить соответствующую галочку в параметрах «Графика»:

image-0

В стандартной комплектации установок повышения давления серии 2.0 бак устанавливается на коллекторах до DN80 включительно.

Опционально можно добавить бак на установки с коллекторами DN100 и более.

image-0

При добавлении бака, который не входит в стандартную комплектацию, он автоматически падает в спецификацию Оборудования отдельной позицией. Таким образом, модель, загруженная в проект и спецификация к нему соответствуют друг другу.

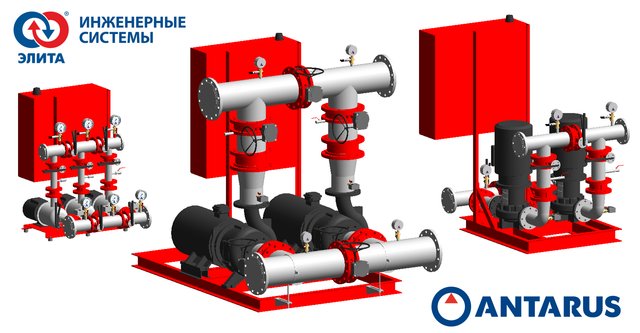

Насосные установки пожаротушения ANTARUS

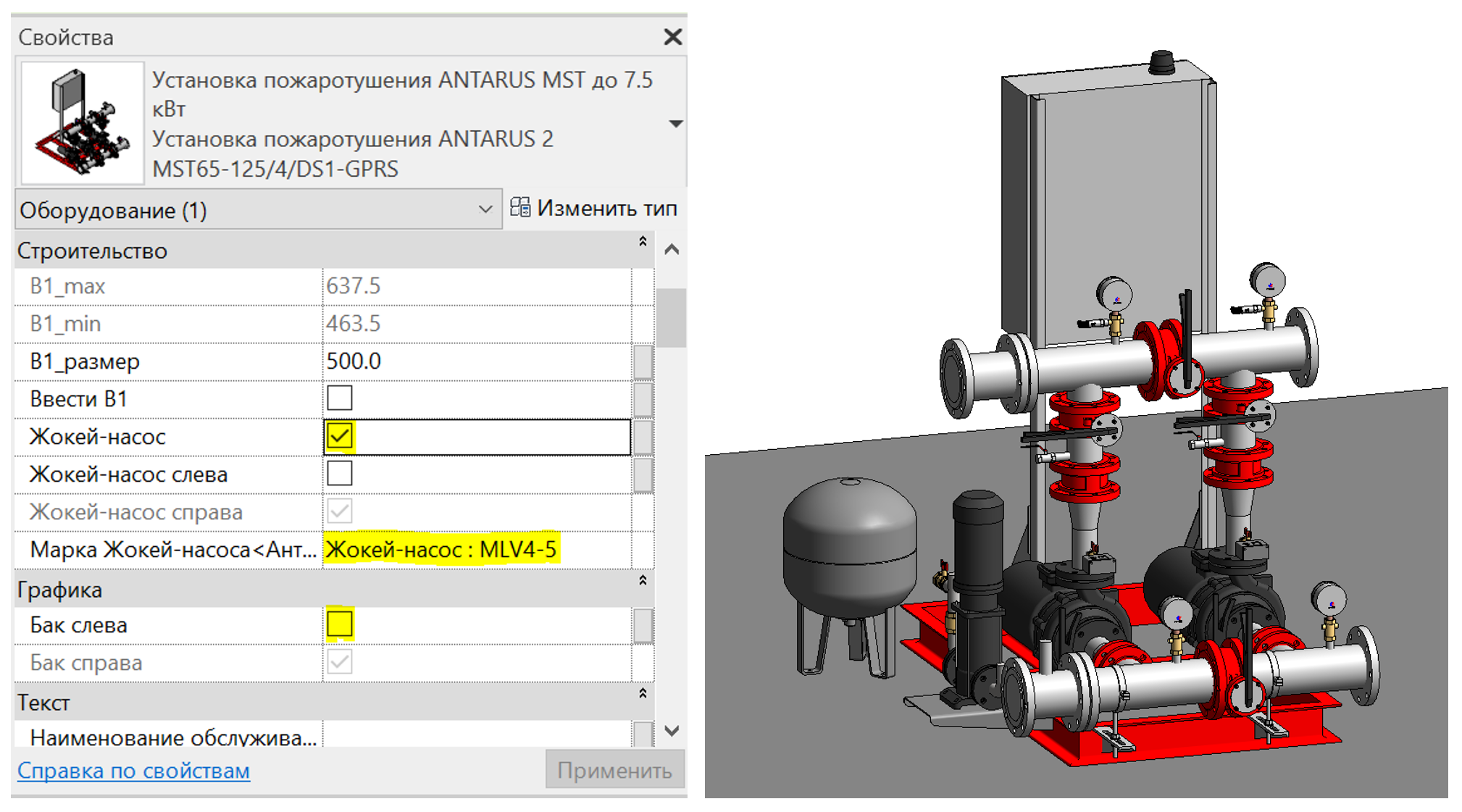

В BIM-семействах стандартных моделей систем пожаротушения ANTARUS предусмотрен параметр для добавления жокей-насоса с баком. Этот элемент можно выбрать в настройках модели.

Кроме того, можно настроить:

  • ориентацию жокей-насоса и его бака отдельно относительно шкафа управления;
  • расстояние между установкой и баком, что зависит от внутреннего расположения и доступного пространства с той или иной стороны.


Жокей-насосы представлены в сериях вертикальных многоступенчатых насосных агрегатов MLV3/01, MLV4/01 и MLV6/01, которые способны удовлетворить 99% потребностей в расходе и давлении для жокей-установок. Напоминаем, что жокей-насос выбирается исходя из расхода, необходимого для одного оросителя или одного пожарного крана, а давление должно превышать расчетное давление пожарных насосов на 10%.

image-0

Настройка BIM-семейства предоставляет возможность продолжать проектирование объекта без необходимости ожидать опциональную модель от производителя.

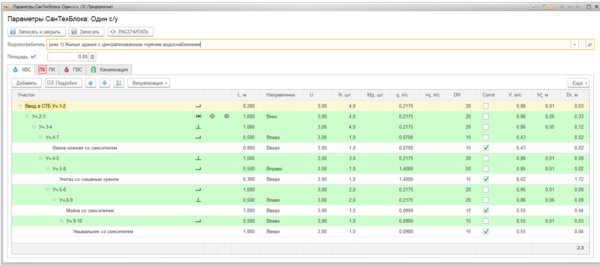

ВАЖНО! При самостоятельном подборе через онлайн программу Search.Antarus или через программу проектирования УМНАЯ ВОДА в листе данных отображается артикул стандартной позиции. Чтобы получить для спецификации актуальный код модели с выбранной конфигурацией, необходимо обратиться к вашему менеджеру компании «Элита» или отправить запрос на сайте https://antarus.ru

Гидромодули ANTARUS

В стандартную комплектацию гидромодулей входят 2 виброкомпенсатора для подключения к трубопроводам системы холодоснабжения. Наиболее распространенным вариантом подключения является разностороннее расположение всасывающего и напорного коллекторов.

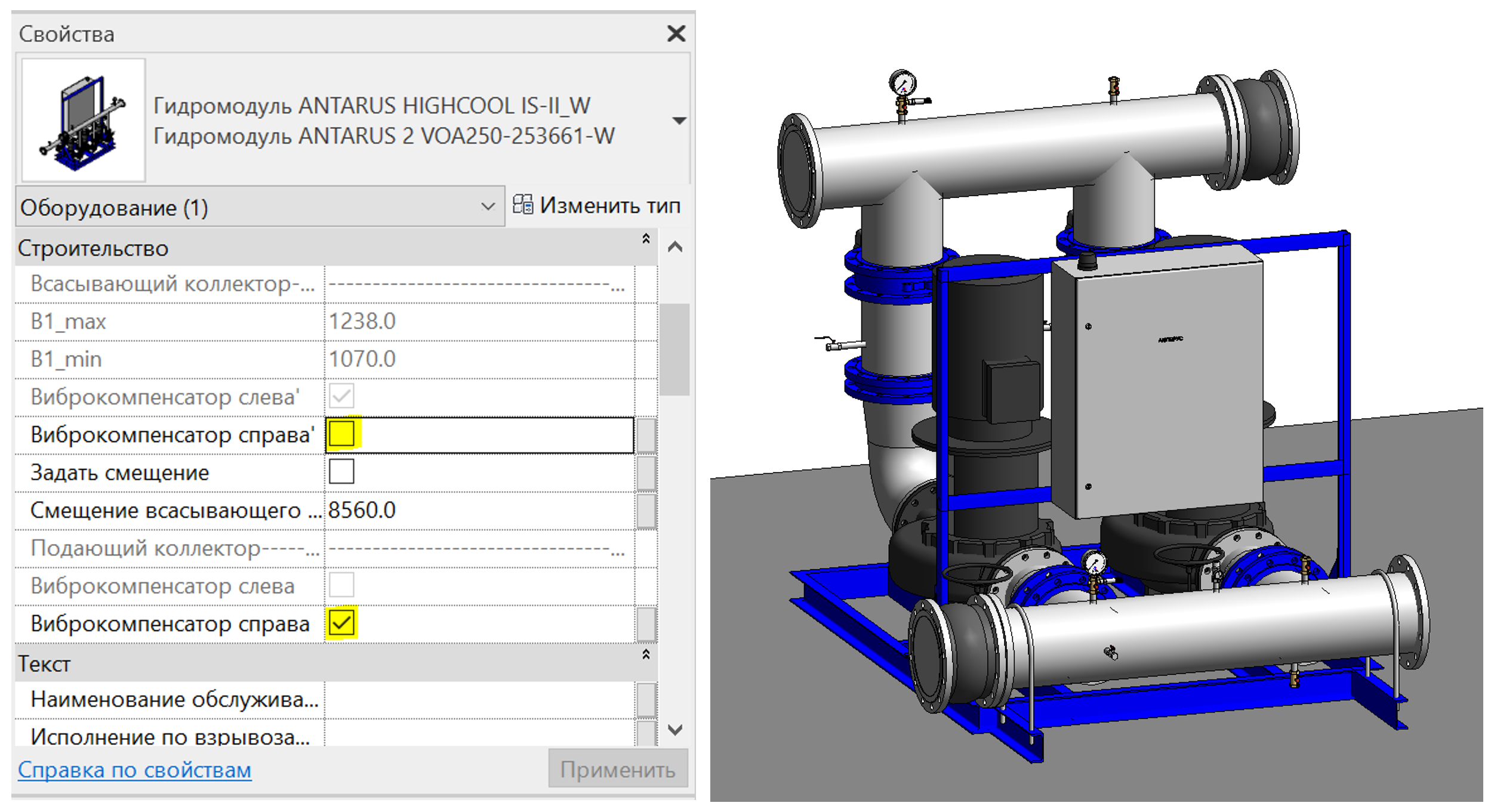

Поскольку все проекты являются уникальными, система подключения гидромодуля может включать, к примеру, одностороннюю схему соединения с трубопроводами. Поэтому в семействах ANTARUS реализована возможность параметризации положения виброкомпенсаторов как со стороны всасывания, так и с напорной стороны.

image-0

BIM-семейства ANTARUS регулярно дополняются. Ознакомиться со всеми доступными моделями продуктов можно в карточке компании «Элита» и в библиотеке на сайте https://search.antarus.ru/
