С применением новых материалов и технологий традиционные принципы и методы расчётов в проектировании инженерных систем требуют обновления. Программный комплекс «УМНАЯ ВОДА», созданный экспертами компании «Элита» в сотрудничестве с проектным институтом «СанТехПроект», стал важным шагом в рамках инициатив по повышению энергоэффективности в России.
«УМНАЯ ВОДА» упрощает работу проектировщиков и помогает сократить расходы

Компания «Элита», обладающая богатым опытом в сфере инженерного проектирования, и «СанТехПроект», работающий с 1957 года над нормативными документами для строительной отрасли, участвовали в исследовательских работах и подготовке материалов для пересмотра СП 30.13330.2016 «Внутренний водопровод и канализация зданий». Эти разработки легли в основу уникальной программы расчёта от специалистов компании «Элита».

«УМНАЯ ВОДА» — это программа для проектирования систем внутреннего водопровода и канализации зданий.

«УМНАЯ ВОДА» значительно упрощает процесс для проектировщиков благодаря автоматизации сложных расчётов. Программа работает “в облаке”, необходимо только интернет-подключение. Для корректной работы программы рекомендованы браузеры Google Chrome или Mozilla Firefox. Для работы в программе надо зарегистрироваться на сайте smartwater.su.

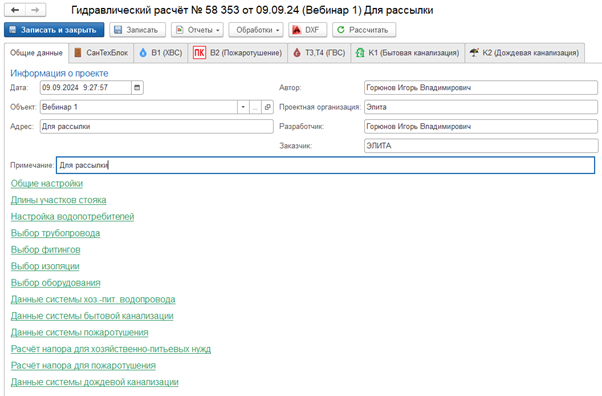

Рис. Рис. 1. Стартовое окно программы

Программа позволяет выполнить гидравлический и тепловой расчёт следующих систем:

●     хозяйственно-питьевой водопровод холодной воды (В1);

●     хозяйственно-питьевой водопровод горячей воды (Т3);

●     противопожарный водопровод (В2);

●     циркуляционный водопровод (Т4);

●     бытовая канализация (К1);

●     дождевая канализация (К2).

Ведётся подбор требуемого оборудования, а также материалов с их характеристиками. Гидравлические и тепловые расёты проводятся не по стандартным таблицам и усреднённым коэфициентам, а на основе аналитических формул, которые наиболее точно отражают физические законы. В расчётах применяются более 200 различных формул.

Пользователь имеет возможность получить расчётные данные как для отдельных участков, так и для всей системы в целом. Доступно больше 30 параметров для анализа.

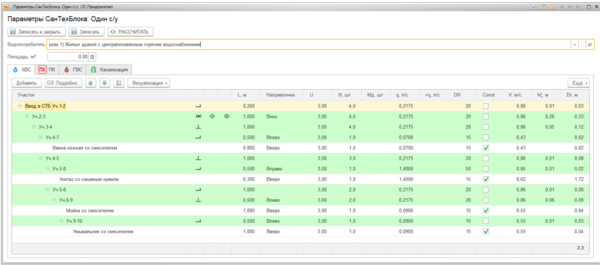

Рис. Рис. 2. Расчётные параметры санитарно-технического блока

В программе «УМНАЯ ВОДА» моделируется процесс зарастания труб, которое при эксплуатации приводит к увеличению потерь напора. Также выполняется балансировка циркуляционных колец, параметры ручных балансировочных клапанов представлены в отдельном отчёте. По полученным в результате расчётов данным программа «УМНАЯ ВОДА» подберёт нужную насосную установку ANTARUS.

Как подобрать насосную установку ANTARUS?

Подбираются хозяйственно-питьевые и противопожарные насосные установки.

После подбора можно скачать лист данных с полной информацией – запрашиваемые и фактические параметры, габаритные размеры, состав установки, описание работы установки, описание функций шкафа управления, схема внешних соединений.

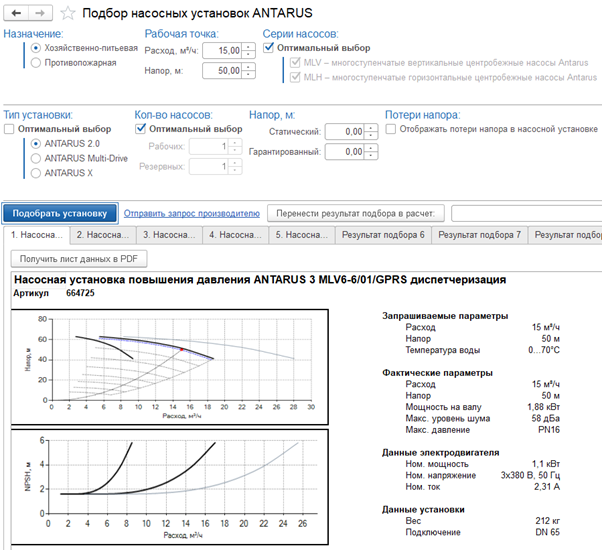

image-0 Рис. 3. Подбор насосных установок ANTARUS

Программа «УМНАЯ ВОДА» формирует подробные отчёты и чертежи, которые можно сохранить на компьютер (в форматах .xlsx, .docx, .pdf, .dxf).:

●     баланс водопотребления и водоотведения;

●     спецификация оборудования и материалов;

●     паспорт системы ГВС / ХВС;

●     расчётные расходы воды (в таблицах и формулах);

●     гидравлический расчёт в режиме водоразбора;

●     тепловой расчёт (в таблицах и формулах);

●     гидравлический расчёт в режиме циркуляции;

●     настройка балансировочных клапанов;

●     установка регуляторов давления;

●     установка диафрагм;

●     3D чертёж

●     аксонометрическая схема;

●     3D чертёж.

При изменении любых исходных данных (число водопотребителей, геометрическая высота, гарантированный напор, свободный напор, нормы жилищного обеспечения, диаметр труб, толщина изоляции и т. д.) автоматически обновляются параметры каждого расчётного участка и системы в целом.

Расчёты хранятся в личном кабинете пользователя.

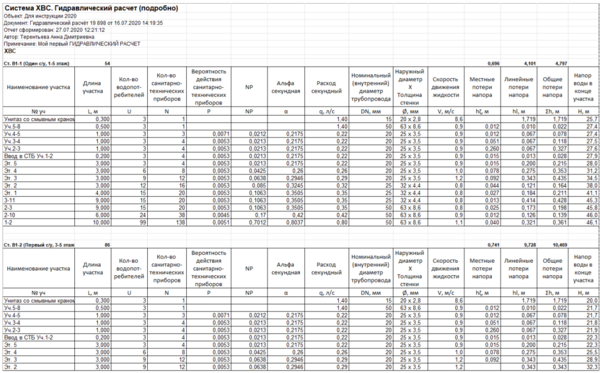

Рис. Рис. 4. Пример гидравлического расчёта системы ХВС

Как получить бесплатную подписку на программу «УМНАЯ ВОДА»?

Если вы применяете в рабочей документации насосные установки ANTARUS, то годовая подписка предоставляется бесплатно. Подписка предоставляется за применение двух насосных установок. Для получения бесплатной подписки необходимо прислать спецификацию вашему менеджеру. Контакты менеджера указаны в вашем личном кабинете.

Российский бренд насосного оборудования ANTARUS появился на инженерном рынке 11 лет назад. Ознакомиться со всеми доступными моделями продуктов можно в карточке компании «Элита».
