BIM модели для заземления. Инструкция по применению моделей ИГУР



Компания ИГУР - производитель элементов заземления - понимает выгоды использования BIM и совместно с компанией BIMLIB разработало библиотеку удобных в использовании моделей элементов заземления. Инструкция по использованию BIM моделей от ИГУР поможет быстрее и лучше начать работу с ними.

Инструкцию по загрузке и использованию BIM моделей можно скачать в формате PDF

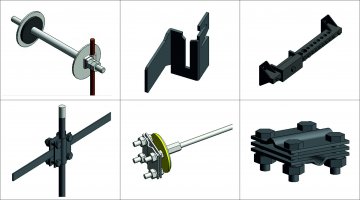

Перечень моделей

Комплект моделей ИГУР предназначен для применения проектными, строительно- монтажными организациями, предприятиями, иными юридическими и физическими лицами при проектировании заземляющих устройств электроустановок жилых и административных зданий, объектов социально-культурного и коммунально-бытового назначения, объектов и инженерных сооружений систем коммунальной и транспортной инфраструктуры и иных объектов (объекты культуры, образования, здравоохранения, спортивные здания и сооружения, здания и сооружения производственного назначения, здания и сооружения энергетики, нефтегазового комплекса, транспорта, связи, сельского и водного хозяйства) для всех видов грунтов, исключая скальные и вечномерзлые грунты.

Представленный каталог содержит модели и узлы элементов заземления ИГУР в виде семейств категории «Предохранительные устройства». Версии файлов Autodesk Revit 2016.



Перечень BIM моделей элементов заземления

№ п/п

Наименование

Обозначение

Кол. типоразмеров


Примечание

1

Стержень вертикального электрода заземления

И-СЗ-ЦГ5/8-30

1

Размещение – на рабочей плоскости

2

Муфта соединительная

И-МС-Л5/8

1

Размещение – на рабочей плоскости

3

Наконечник

И-Н-С5/8

1

Размещение – на рабочей плоскости

4

Оголовок

И-О-С5/8

1

Размещение – на рабочей плоскости

5

Муфтовый зажим

И-МЗ-Л5/8

1

Размещение – на рабочей плоскости

6

Зажим соединительный

плоский







И-ЗСПл-Ц

2

Содержит параметр «Изоляция лентой», который определяет необходимость изоляции зажима антикоррозионной защитной лентой (задается проектировщиком, по умолчанию «вкл»). Размещение – на рабочей плоскости.

И-ЗСПл-Н

7

Зажим соединительный

профильный

И-ЗСПр-Ц

1

8

Зажим соединительный профильный КС

И-ЗСПр-КС-Ц

1

9

Зажим соединительный профильный КК

И-ЗСПр-КК-Ц

1

10

Планка из полосовой стали

И-П-С-96х80х4

1

11

Держатель проводника прямоугольного сечения (полосы) универсальный

И-ДПУ-Ц-25x4/40х4

1



12

Проводник прямоугольного сечения

ГЭЗП-Ц-20х3 – ГЭЗП-Ц-40х4

8

Размеры сечения: 20х3, 20х4, 25х3, 25х4, 30х3, 30х4, 40х3, 40х4. Размещение – на рабочей плоскости

13

Круглый проводник





ГЭЗК-Ц-10

1

Размещение – на рабочей плоскости

14

Круглый проводник медный сплошной

КП-МСп-8

1

Размещение – на рабочей плоскости

15

Круглый проводник медный многожильный

КП-ММн-9

1

Размещение – на рабочей плоскости

16

Плоский проводник медный

ПП-М-20х2,5

1

Размещение – на рабочей плоскости

17

Колодец контрольно-измерительный

ККИ-П

1

Имеется возможность скрытия/отображения крышки колодца (по умолчанию скрыта). Размещение – на рабочей плоскости

18

Фиксированная точка заземления

И-ФТЗ-Ц

2

В сборке с клеммой соединительной резьбовой (п.19) и болтом соответствующих материалов. Размещение – на грани

И-ФТЗ-Н

19

Клемма соединительная с резьбой

И-КСР-М10-Ц

2

Размещение – на рабочей плоскости

И-КСР-М10-Н

20

Стеновой проходной элемент

И-СПЭ-Ц

2

Параметр «ИГУР_Толщина стены» определяет длину элемента, располагающегося в стене. Размещение – на грани

И-СПЭ-Н

21

Накладка для крепления круглого проводника

И-НСПЭ-Ц

2

Размещение – на грани

И-НСПЭ-Н

22

Главная заземляющая шина

ГЗШ-М (7/2/1)

1

Параметр «ИГУР_Расстояние от пола» определяет высоту расположения ГЗШ от пола (по умолчанию равен 400мм). Есть возможность скрытия/отображения корпуса ГЗШ (по умолчанию скрыт). Размещение - на грани



К каталогу моделей в формате RFA прикладывается шаблон формата RVT, в котором разработаны спецификации для подсчета объемов оборудования и материалов.

Модели содержат необходимые технические данные о продукции, которые можно просматривать в Диспетчере свойств Autodesk Revit.



Загрузка моделей с сайта BIMLIB

Модели компании Игур можно скачать с сайта BIMLIB . Для скачивания файлов моделей оборудования и материалов вам достаточно регистрации в качестве проектировщика.



Узлы из моделей основных элементов заземления

Разработаны универсальные узлы (сборки) из моделей основных элементов заземления, которые управляются всего несколькими параметрами. Название узлов содержит всю информацию о моделях, которые используются в сборке. К примеру, в узле «Заземлитель-круглый_проводник-вертикальный_электрод-зажимы» применяется круглый проводник, соединенный с вертикальными электродами заземления посредством зажимов. В узлах с плоским проводником разработан ряд типоразмеров с проводниками всех необходимых размеров сечения (20х3, 20х4, 25х3, 25х4, 30х3, 30х4, 40х3, 40х4).

Узлы заземлителей:

Заземлитель-круглый_проводник-вертикальный_электрод-зажимы.rfa

Заземлитель-плоский_проводник-вертикальный_электрод-зажимы.rfa

Заземлитель-круглый_проводник-вертикальный_электрод-сварка.rfa

Заземлитель-плоский_проводник-вертикальный_электрод-сварка.rfa



Тип размещения в проекте – на рабочей плоскости.

Данные узлы управляются рядом основных параметров (задаются проектировщиком):

«ИГУР_Глубина заземлителя» - определяет глубину погружения вертикального электрода заземления.

«ИГУР_Фактическая глубина заземлителя» - определяет фактическую глубину погружения вертикального электрода заземления, так как данная величина кратна 1500мм и не может быть меньше 3000мм. Управляется параметром «ИГУР_Глубина заземлителя» и автоматически подбирает нужное истинное значение глубины.

«ИГУР_Длина проводника» - определяет длину проводника в заземлителе.

«ИГУР_Шаг_вертикальных электродов» - определяет расстояние между вертикальными электродами заземления (по умолчанию равен 2500 мм).

«ИГУР_Выпуск_полосы_за_первый_электрод» - определят на какое расстояние проводник будет выступать за первый вертикальный электрод заземления (по умолчанию равен 200 мм).

«ИГУР_Выпуск полосы за последний электрод» - определяет на какое расстояние проводник будет выступать за последний вертикальный электрод заземления (по умолчанию равен 200 мм).

«ИГУР_Изоляция лентой» - определяет необходимость изоляции зажима антикоррозионной защитной лентой (по умолчанию «вкл»).



Узлы с контрольно-измерительным колодцем:

Колодец_измерительный-проводник_круглый_медный_многожильный-муфтовый_зажим.rfa

Колодец_измерительный-проводник_круглый_медный_сплошной-муфтовый_зажим.rfa

Колодец_измерительный-проводник_круглый_стальной-профильный_зажимКС.rfa

Колодец_измерительный-проводник_прямоугольный_стальной-профильный_зажим.rfa



Данные узлы управляются рядом основных параметров (задаются проектировщиком):

«ИГУР_Глубина_электрода» - определяет глубину погружения вертикального электрода заземления.

«ИГУР_Глубина_провдника» - определяет глубину заложения горизонтального проводника, соединяющего стеновой проходной элемент с контрольно-измерительным колодцем.

«ИГУР_Расстояние_от_стены» - определяет расстояние оси контрольно-измерительного колодца от стены здания/сооружения.

«ИГУР_Толщина_стены» - определяет длину элемента, располагающегося в стене.

«ИГУР_Расстояние_от_пола_проходного_элемента» - определяет высоту расположения стенового проходного элемента от пола (по умолчанию 400 мм).

Также существует несколько параметров, определяющих выпуски проводников за элементы крепления. Тип размещения в проекте – на рабочей плоскости.



Узлы с универсальным держателем проводника прямоугольного сечения (полосы):

Держатель_универсальный-плоский_проводник_медный.rfa

Держатель_универсальный-прямоугольный_проводник_стальной.rfa



Данные узлы управляются рядом основных параметров (задаются проектировщиком):

«ИГУР_Длина_проводника» - определяет длину проводника.

«ИГУР_Шаг_держателей» - определяет расстояние между универсальными держателями (по умолчанию равен 1000 мм).

«ИГУР_Расстояние_от_пола» - определяет высоту расположения ГЗШ от пола (по умолчанию равен 400мм)

«ИГУР_Выпуск_проводника_за_последний_держатель» - определят на какое расстояние проводник будет выступать за первый универсальный держатель (по умолчанию равен 200 мм)

«ИГУР_Выпуск_проводника_за_первый_держатель» - определят на какое расстояние проводник будет выступать за последний универсальный держатель (по умолчанию равен 200 мм)

Тип размещения в проекте – на грани.



Загрузка моделей в проект Autodesk Revit

Проектировщик может использовать модели, хранящиеся на его локальном компьютере или сервере компании, либо скачивать с сайта https://bimlib.ru непосредственно в проект Revit, используя плагин BIMLIB. Скачать плагин можно с сайта BIMLIB бесплатно.

Выбрав необходимую модель из списка результата поиска, кликаем на название модели. Произойдет переход в карточку товара, где может содержаться актуальная информация о продукте. Чтобы скачать BIM модель данного продукта, необходимо кликнуть по кнопке «Скачать 3D-модель» и выбрать требуемый тип файла в раскрывающемся списке форматов.

Таким образом, модель сохранена на вашем локальном компьютере. Для загрузки модели в проект Autodesk Revit существует несколько способов.



Загрузка из папки

Открываем файл семейства (RFA) в программе Autodesk Revit. В открывшимся файле на панели ЛЕНТА (вверху интерфейса программы) кликните команду «Загрузить в проект».



Если у Вас открыто несколько проектов, выбираем галочкой тот проект, в который необходимо загрузить данную модель. Нажмите «ОК».



Модель загружена, размещаем ее в проекте.



Загрузка посредством «вставки»

Открываем проект, в который необходимо загрузить модель. На панели ЛЕНТА в разделе «Вставка» нажимаем кнопку «Загрузить семейство».

В открывшимся окне указываем путь к файлу/модели, которую необходимо загрузить в проект. Кликните «Открыть».



Загрузка через плагин BIMLIB

Установка плагина в Revit

Переходим на сайт BIMLIB, Кликните «Скачать».



Запускаем установщик (скаченный файл) bimlib_revit.exe, устанавливаем его.

После установки, на панели ЛЕНТА Revit, появится вкладка BIMLIB®



Кликните «Аккаунт» и выполните вход в учетную запись. Если у Вас еще нет учетной записи, то осуществляем вход через социальную сеть на Ваш выбор, либо проходим быструю регистрацию.

Чтобы загрузить нужную модель в проект, Кликните кнопку «Модели».



В открывшемся окне в строке поиска пишем «ИГУР», либо название конкретно интересующей Вас модели.

Выбираем нужную модель из списка представленных, Кликните «Скачать 3D-модель».

Или выбираем нужную модель из списка, кликаем на название модели. Проверяем всю интересующую информацию о модели. Если все подходит, Кликните «Скачать 3D-модель». Выбираем необходимый тип файла, кликаем на него.



Размещение узлов в проекте

Все загруженные модели находятся в Диспетчере проекта→ Семейства→ Предохранительные устройства.



Узлы заземлителей

Данные узлы смоделированы на основе линий, что позволяет выполнить построение заземлителя нужной длины с привязками к конкретным точкам. Построение ведется на рабочей плоскости. Заземлитель всегда располагается вертикально.

Для размещения заземлителя в проекте, необходимо «создать экземпляр» нужного типоразмера узла из категории «Предохранительные устройства».

При создании экземпляра может появиться следующее предупреждение: «В одном и том же месте имеются идентичные экземпляры. Это приведет к дублированию позиций в спецификациях». Его следует проигнорировать, расчеты спецификации будут верны.

Далее редактируем значения параметров (длина проводника, глубина заземлителя, шаг вертикальных электродов и тд.) для получения необходимых величин. Если соединения проводника с вертикальными электродами нет необходимости изолировать антикоррозионной лентой, выключаем галочку в параметре «ИГУР_Изоляция лентой».

Узлы с контрольно-измерительным колодцем

Данные узлы смоделированы на основе линий, что позволяет выполнить построение узла с нужным расстоянием колодца от стены с привязками к конкретным точкам. Построение ведется на рабочей плоскости. Узел всегда располагается вертикально.

Для размещения узла в проекте, необходимо «создать экземпляр» нужного типоразмера узла из категории «Предохранительные устройства».

При создании экземпляра может появиться следующее предупреждение: «В одном и том же месте имеются идентичные экземпляры. Это приведет к дублированию позиций в спецификациях». Его следует проигнорировать, расчеты спецификации будут верны.

Далее редактируем значения параметров (расстояние от стены, глубина электрода, толщина стены, глубина проводника и тд.) для получения необходимых величин. Также можно настроить отображение контрольно-измерительного колодца и его крышки, устанавливая и снимая галочки в соответствующих параметрах.

Узлы с универсальным держателем проводника прямоугольного сечения (полосы)

*[Смотреть совместно с пунктом 2.3 данной инструкции]

Данные узлы смоделированы на основе линий, что позволяет выполнить построение узла с нужной длиной проводника с привязками к конкретным точкам. Построение ведется на грани.

Для размещения узла в проекте, необходимо «создать экземпляр» нужного типоразмера узла из категории «Предохранительные устройства».

Выбираем грань стены, на которой необходимо расположить модель, кликаем у основания стены, строим контур.

Далее редактируем значения параметров (расстояние от пола, длина проводника, шаг держателей и тд.) для получения необходимых величин.





Спецификации для расчета расхода материалов

Спецификации выполнены в соответствии с ГОСТ 21.110-2013 Система проектной документации для строительства (СПДС). Спецификация оборудования, изделий и материалов. Спецификации выполнены в файле проекта Revit «Спецификации.rvt». Разработаны 3 спецификации:

Спецификация оборудования - рассчитывает кол-во основных элементов заземления для всего проекта (за исключением проводников).

Спецификация проводников - рассчитывает длину проводников для всего проекта.

Спецификация расходных материалов – рассчитывает кол-во оголовков, электропроводящей антикоррозионной пасты и антикоррозионной защитной ленты для всего проекта.

Копирование спецификаций

При открытии проекта, открывается стартовая страница с логотипами BIMLIB и ИГУР:

Переходим на лист А102-ИГУР_Спецификации где расположены спецификации.



Спецификации могут быть скопированы в другой проект стандартными методами копирования, и применяться с сохранением всех параметров.

Контактная информация

По вопросам использования моделей обращайтесь к правообладателю

Компания ИГУР:

Тел: + 375 (162) 53-93-09

Email: [email protected]

Сайт: http://www.igur.by
