BIM-модели электрических шкафов в деталях

views
1015 просмотров
Специалисты BIMLIB разработали BIM-модели напольных и навесных шкафов для систем распределения энергии, низковольтных сетей и ИТ-инфраструктуры для компании «ДКС»
BIM-модели электрических шкафов в деталях
BIM-модели

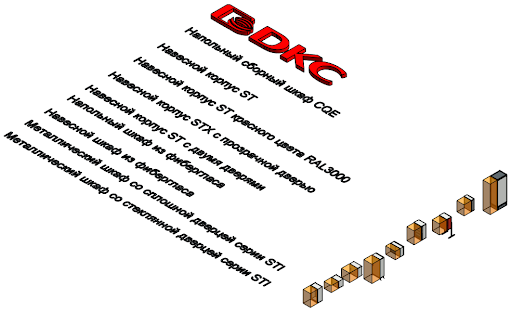

На сегодня в библиотеке 9 моделей и 260 типоразмеров шкафов из металла и фибергласа для защиты электрооборудования от агрессивных внешних условий. Все шкафы для наружного применения выполнены в климатическом исполнении УХЛ1, а значит, подходят для установки на открытом воздухе в российском климате, степень защиты IP55 и IP65.

Главная особенность разработки: с помощью галочек в свойствах и выпадающих меню можно менять наполнение шкафов, что сразу отражается в спецификации. В результате формируется шкаф с правильным набором характеристик, никакие элементы не потеряются при подсчёте, а по полученным из модели артикулам можно сделать запрос на поставку или передать в сметный отдел.

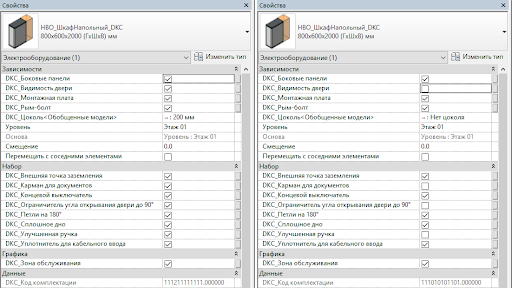

На иллюстрации ниже примеры свойств для сборного напольного шкафа CQE. Это один и тот же тип шкафа, но с разным набором опций. В блоке «Зависимости» можно галочками включить или выключить боковые панели, двери, монтажную плату и рым-болт, а в параметре «DKC_Цоколь» выбрать высоту цоколя из фиксированных значений либо указать, что цоколь не нужен. В блоке «Набор» также есть выбор опций по галочкам. В зависимости от того, что выбрано, меняется код комплектации в параметре «DKC_Код комплектации» — это вспомогательный параметр для корректного набора комплектующих и группирования их в спецификации.

DKC_Код

Кроме кода комплектации, меняется и геометрия модели. Если сравнить шкаф с набором характеристик, как слева на иллюстрации выше и как справа, то разница заметна визуально: разный цоколь и у шкафа справа нет двери, так как отключена эта опция.

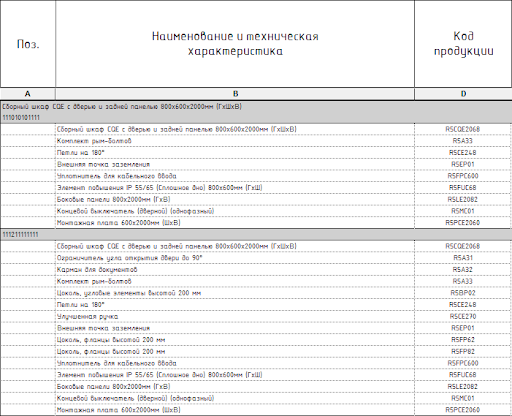

Для примера выбран сборный шкаф: каждый элемент для него закладывается в спецификацию отдельной позицией. В семействах этот принцип также отражен, в результате в зависимости от выбранных опций формируется спецификация с набором всех элементов. На иллюстрации ниже столбцы спецификации по ГОСТ с наименованиями и кодами продукции. Первая группа — шкаф справа, второй — слева. Как видно, все позиции отражены в соответствии с выбранными опциями. Это исключает ошибки при заполнении спецификации, так как все элементы автоматически учитываются.

image-0

Спецификации также разработаны вместе с BIM-моделями и их можно скопировать в свой проект. Если какой-то вариант комплектации невозможен, то он отразится в спецификации, что не даст проектировщику заложить неправильную конфигурацию оборудования.

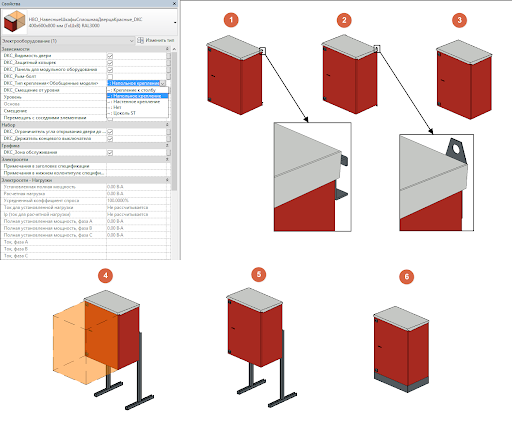

Давайте посмотрим еще один пример: навесной шкаф с разными вариантами креплений, которые также выбираются из выпадающего меню. Для этой модели доступно 5 вариантов.

image-0

1 —  крепление к столбу;

2 — крепление к стене

3 — без крепления;

4, 5 — напольное крепление, оранжевая область у модели 4 — зона обслуживания;

6 — установка на цоколе.

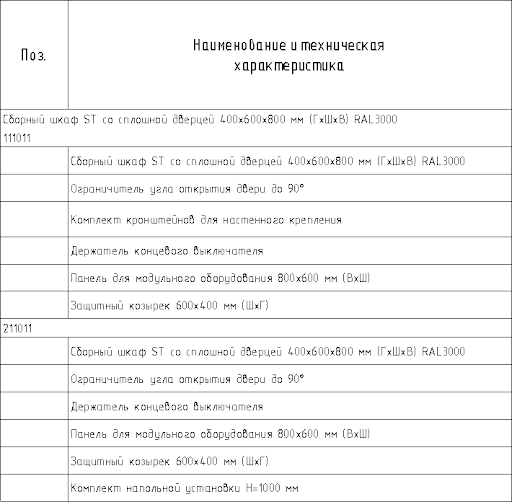

image-0 Пример спецификации для шкафа с креплением на стене и на полу

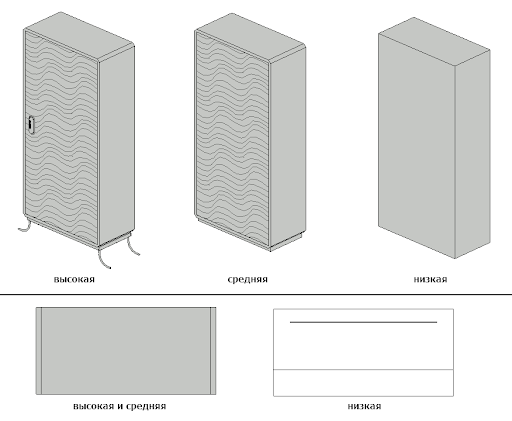

Для всех шкафов выполнены разные уровни детализации и условное графическое обозначение. Как выглядит шкаф на высокой, средней и низкой детализации в 3D и на плане — на иллюстрации ниже.

image-0

Скачать модели шкафов ДКС можно по этой ссылке: https://bimlib.pro/manufacturer/dks/14890/
