В Autodesk Revit есть возможность посмотреть на семейство ФОТОТЕХ в трехмерном виде при разных уровнях детализации. Этот инструмент позволяет проектировщику управлять детализацией модели. В списке есть 3 уровня: высокий, средний и низкий. Изменяя уровень, можно увидеть изменения отображения в рабочей области Revit.
BIM-модели ФОТОТЕХ для Autodesk Revit: уровни детализации

Компания «ФОТОТЕХ» специализируется на выпуске огнестойких конструкций. Для целей BIM-проектирования компания «ФОТОТЕХ» совместно с партнерами BIMLIB разработала свои первые информационные модели – цифровые копии перегородок и дверных блоков. Модели разработаны для Autodesk Revit в форматах RFA и RVT и могут быть конвертированы в открытый формат IFC.

Для проектировщиков, начинающих знакомство с Autodesk Revit, компания «ФОТОТЕХ» подготовила серию обучающих видеороликов по работе с BIM-моделями. В первых роликах показано, как скачать модели с bimlib.ru, загрузить в проект Revit и редактировать свойства. Следующий видеоролик посвящен работе в 3D виде:

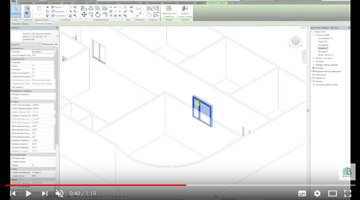

В Autodesk Revit есть возможность посмотреть на семейство ФОТОТЕХ в трехмерном виде при разных уровнях детализации. Для этого необходимо открыть 3D вид в диспетчере структуры проекта или создать новый. Зайдя на вкладку «Вид» ленты, нужно выбрать команду создания 3Д вида. В открывшемся трехмерном виде установлена высокая детализация. Выделив дверь и в диспетчере свойств сменив отображение подоконника и отлива для окна, в модели можно увидеть визуальные изменения. Чтобы сменить уровни детализации, нужно перейти на панель отображения графики и развернуть список уровней детализации. Этот инструмент позволяет проектировщику управлять детализацией модели. В списке есть 3 уровня: высокий, средний и низкий. Изменяя уровень, можно увидеть изменения отображения в рабочей области Revit.

В следующем видеоролике показана детализация блока и визуальные уровни:

При редактировании моделей могут потребоваться различные уровни детализации. Этот параметр расположен в строке состояния. Окна и двери фирмы "ФОТОТЕХ" выполнены с применением разных уровней детализации, которые позволяют применять их в разных случаях моделирования. Например, при низкой детализации на 3D виде, видна упрощенная геометрия рамы элемента и остекление, при средней – появляется упрощенная геометрия створок, при высокой – реалистичное изображение окна, в том числе ручки. Так же можно воспользоваться визуальными стилями для различных отображений параметров графики. После применения изменений их можно посмотреть на одном из фасадов или на 3d- виде.

В серии видеороликов также рассказывается о том, как можно изменять размеры BIM-моделей, производить расчеты и создавать спецификации.  Все видеоролики компании «ФОТОТЕХ» доступны к просмотру на канале YOUTUBE.
