Завод Techno разработал линейки моделей в версии Архикад 2020, которые подойдут для работы архитекторам, дизайнерам и проектировщикам.

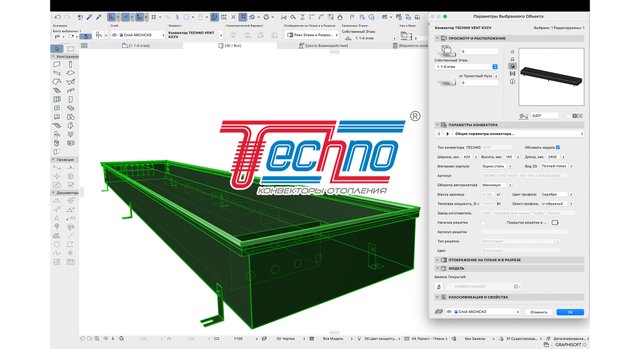

BIM-модели конвекторов Techno для ArchiCAD

Модели Techno имеют модульный формат и учитывают опции завода-изготовителя. Они разработаны с учетом функций, которые упрощают работу над проектом в программе: выбор параметров и материала корпуса, цвет решетки и профиля, расположение теплообменника, скорость вентилятора и пр.

В настоящий момент представлены следующие линейки моделей конвекторов:

1. Techno Power KVZ и Techno Usual KVZ. Замкнутые внутрипольные конвекторы с естественной конвекцией, то есть без вентилятора.

image-0 Techno Power KVZ
image-0 Techno Usual KVZ

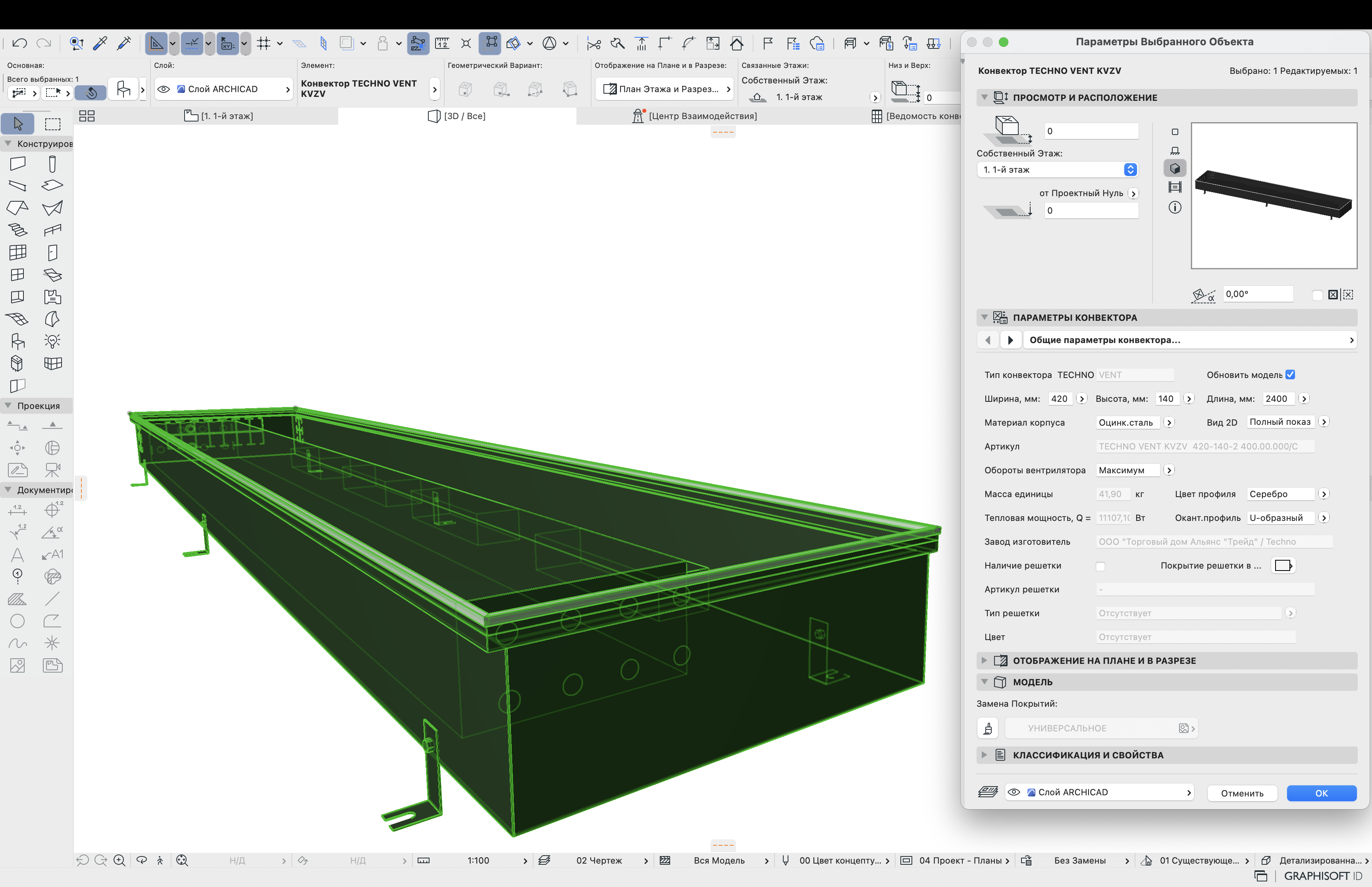

2. Techno Vent KVZV. Конвекторы с принудительной конвекцией, то есть с вентилятором.

image-0

3. Techno VITA KPZ . Линейка со свободной конвекцией без вентилятора.

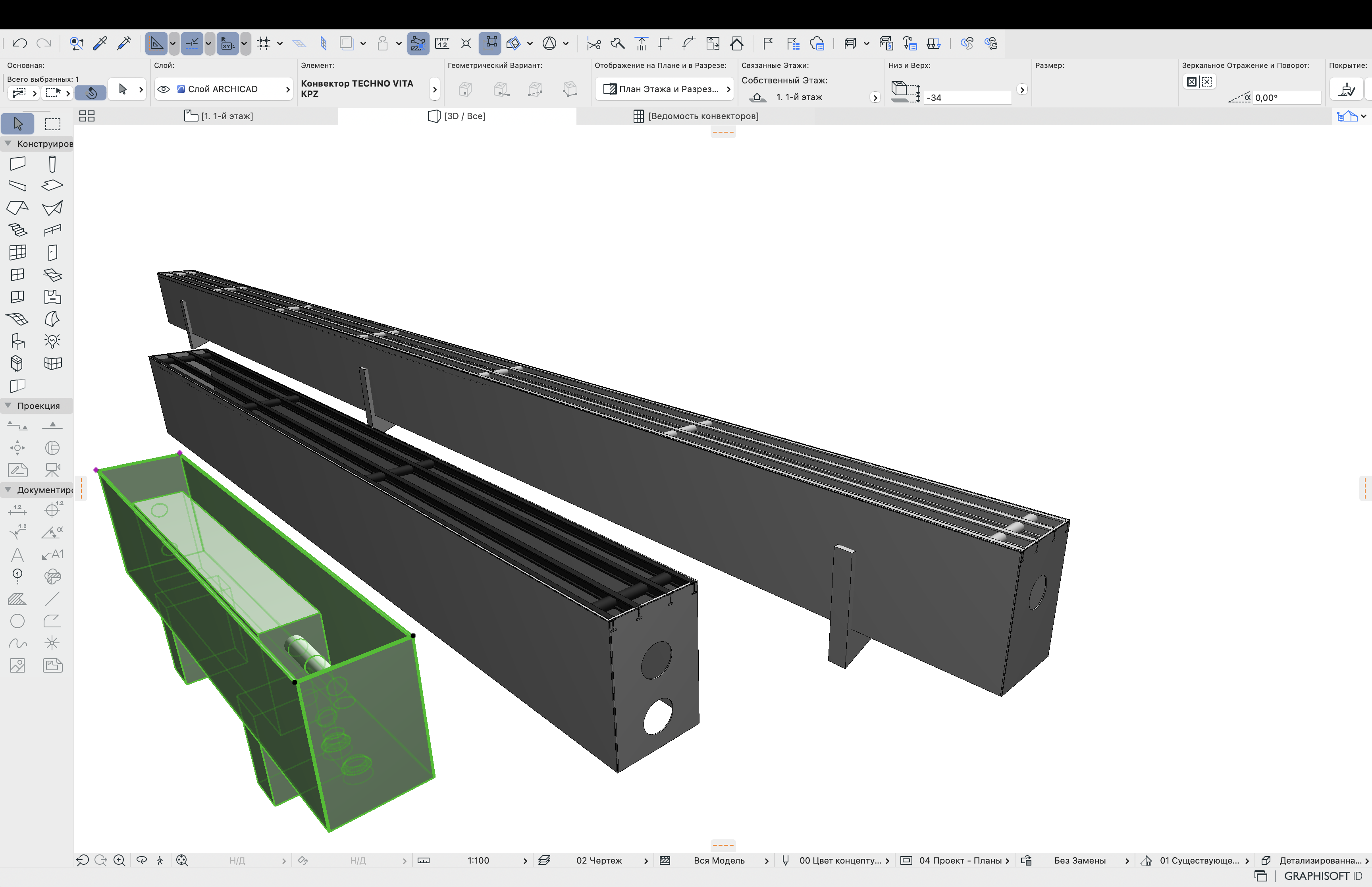

image-0

Особенность конвекторов Techno VITA KPZ заключается в том, что они не монтируются в пол, а крепятся с помощью напольного или настенного крепления.

Работа в программе с бим-моделями

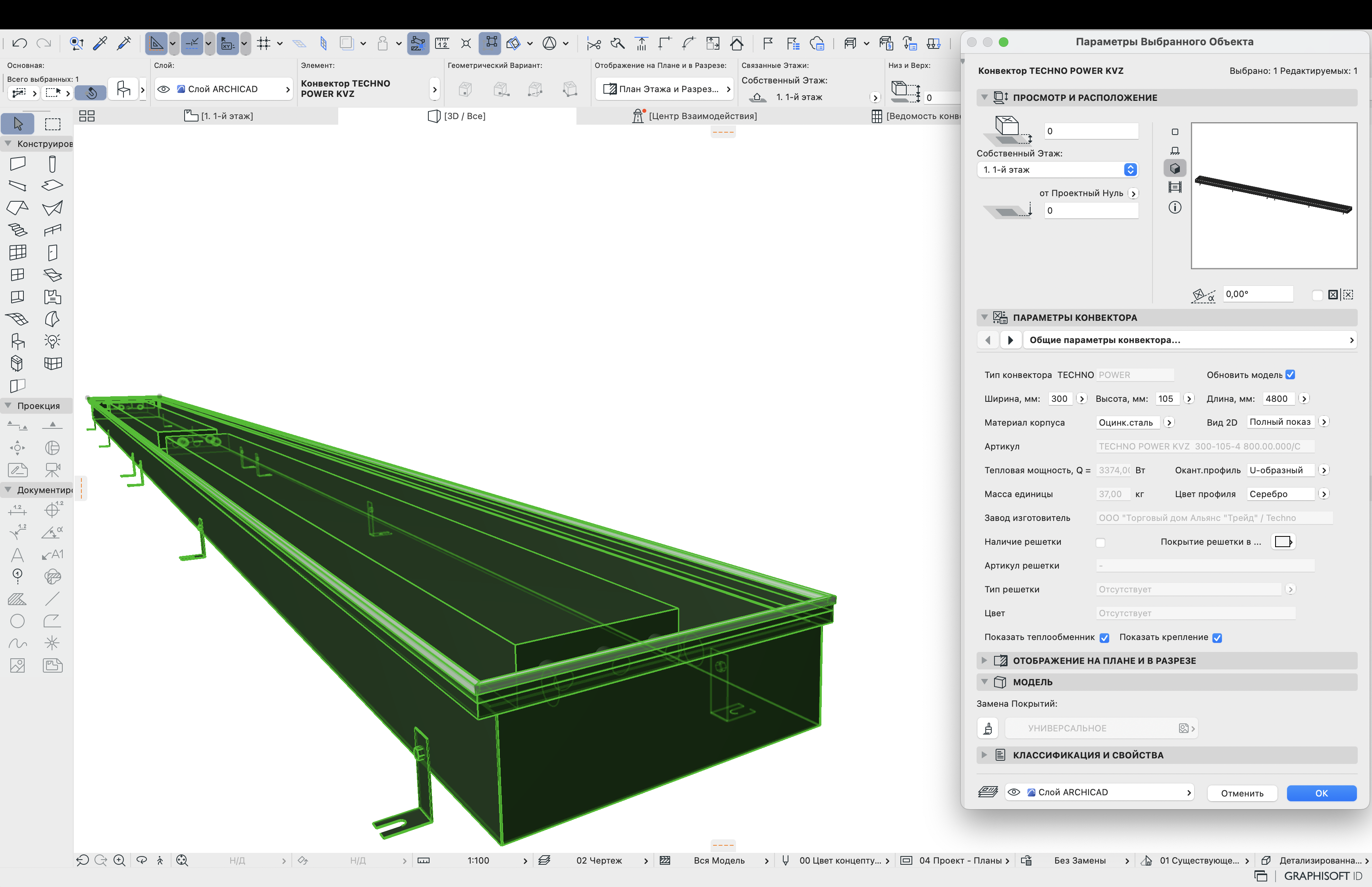

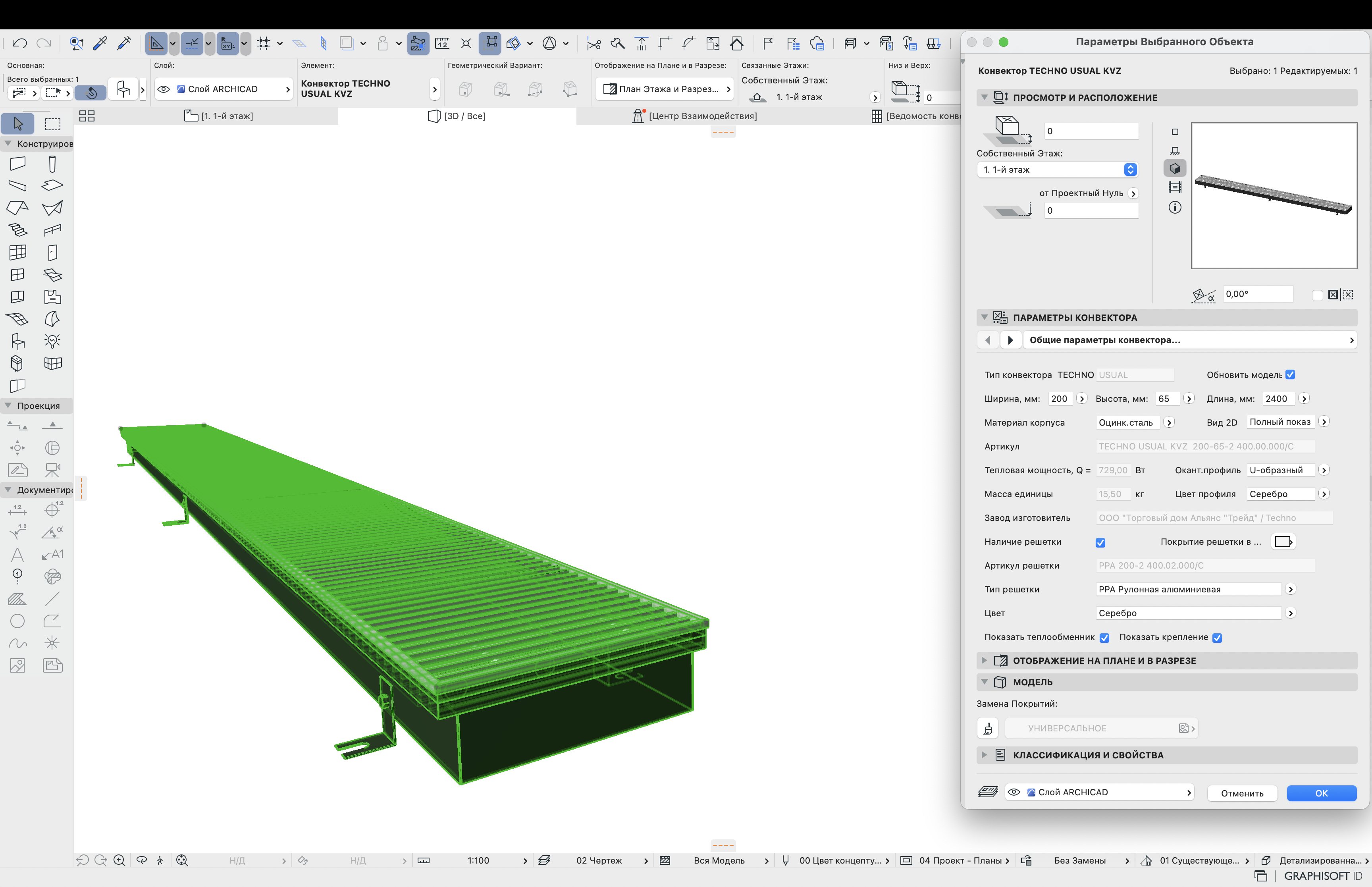

Рассмотрим функционал моделей Techno на примере замкнутого внутрипольного конвектора с естественной конвекцией Techno Power KVZ

image-0

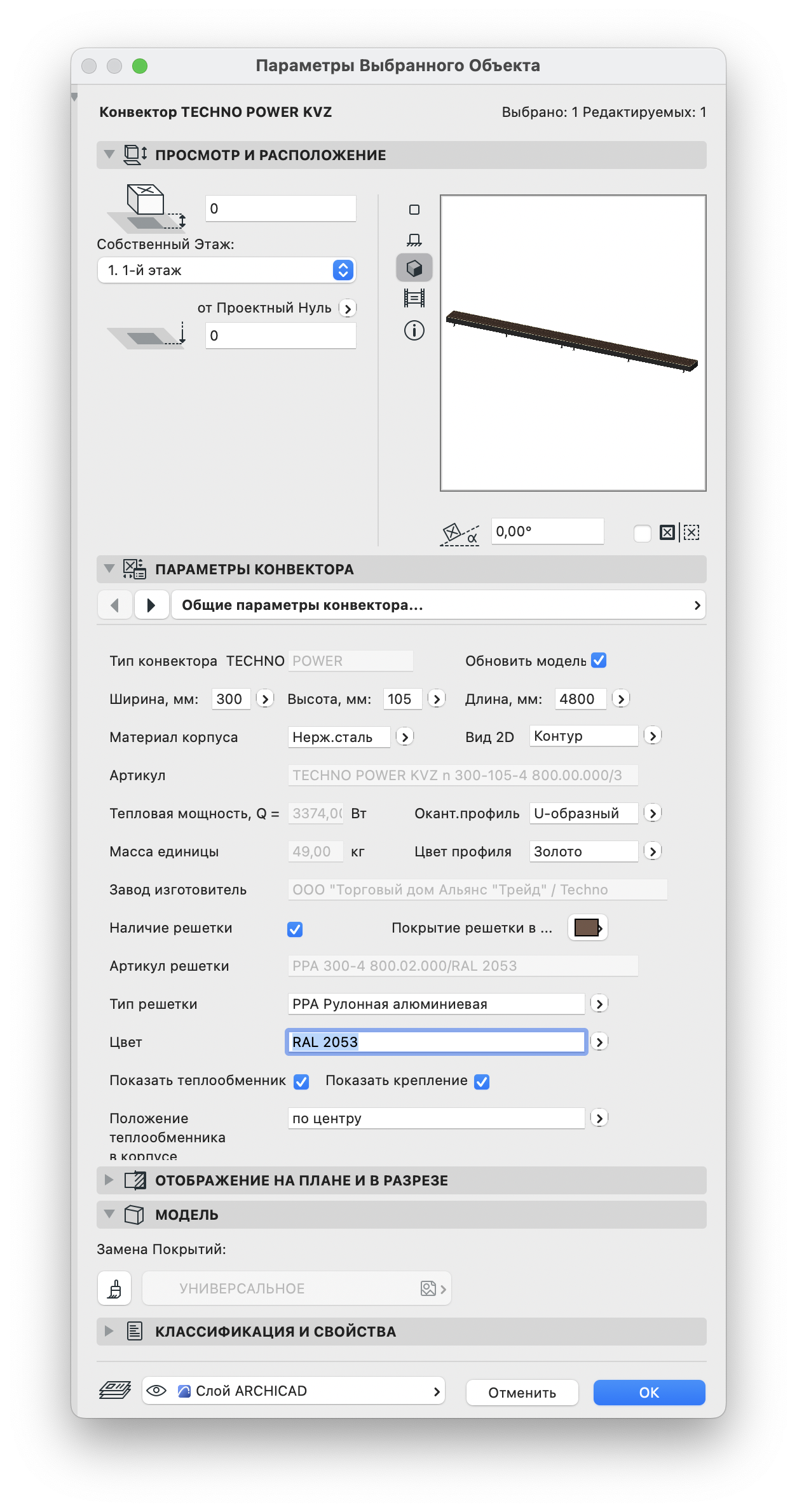

Для того, чтобы отредактировать параметры объекта, нужно выбрать на плане модель и открыть окно параметров.

image-0

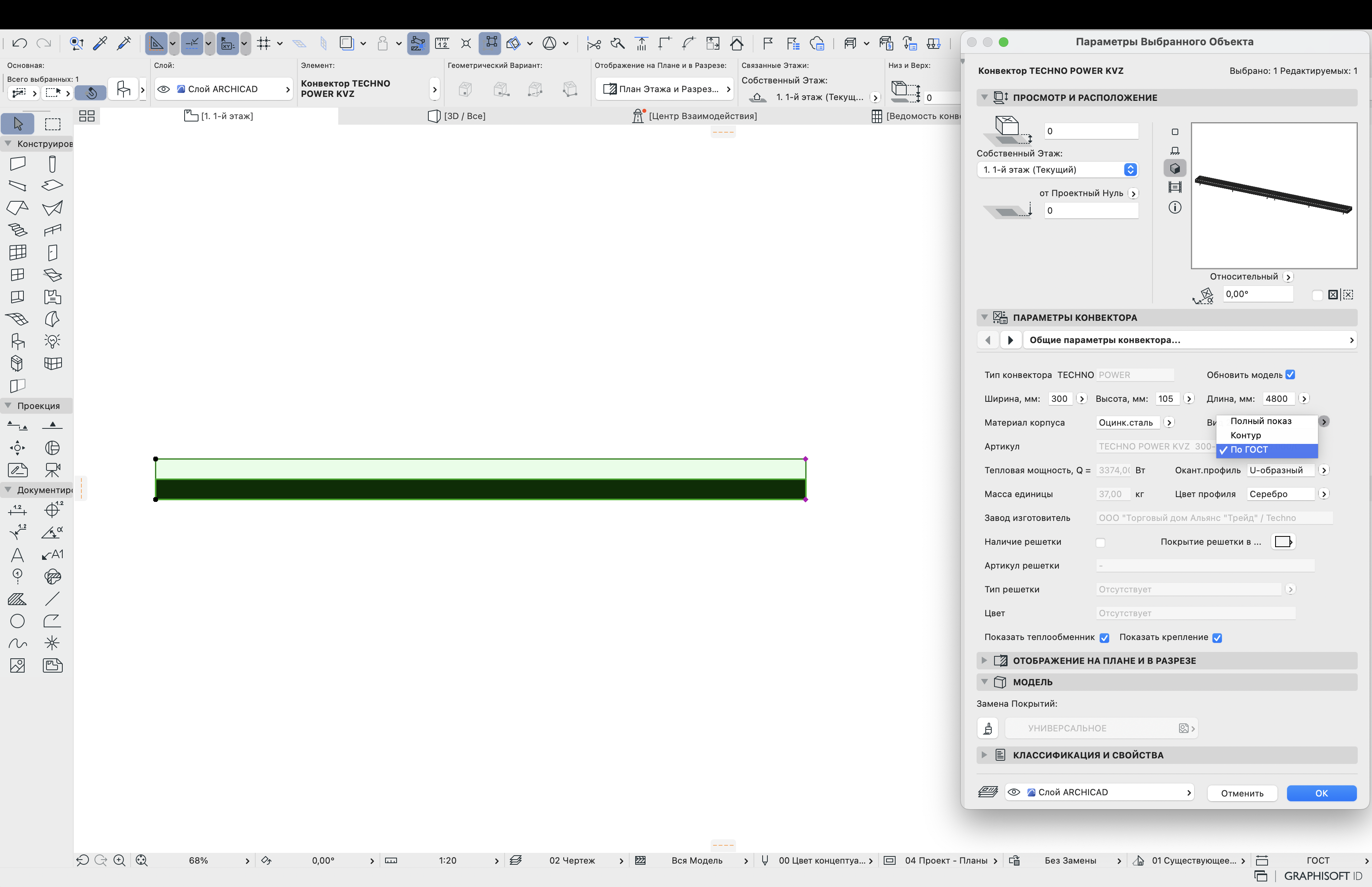

В первой вкладке можно изменить отображение модели на плане:

— вид в 3D, чтобы настроить нужный угол обзора модели;

— вид спереди;

— контур и отображение конвектора по ГОСТу (УГО).

Изменение параметров

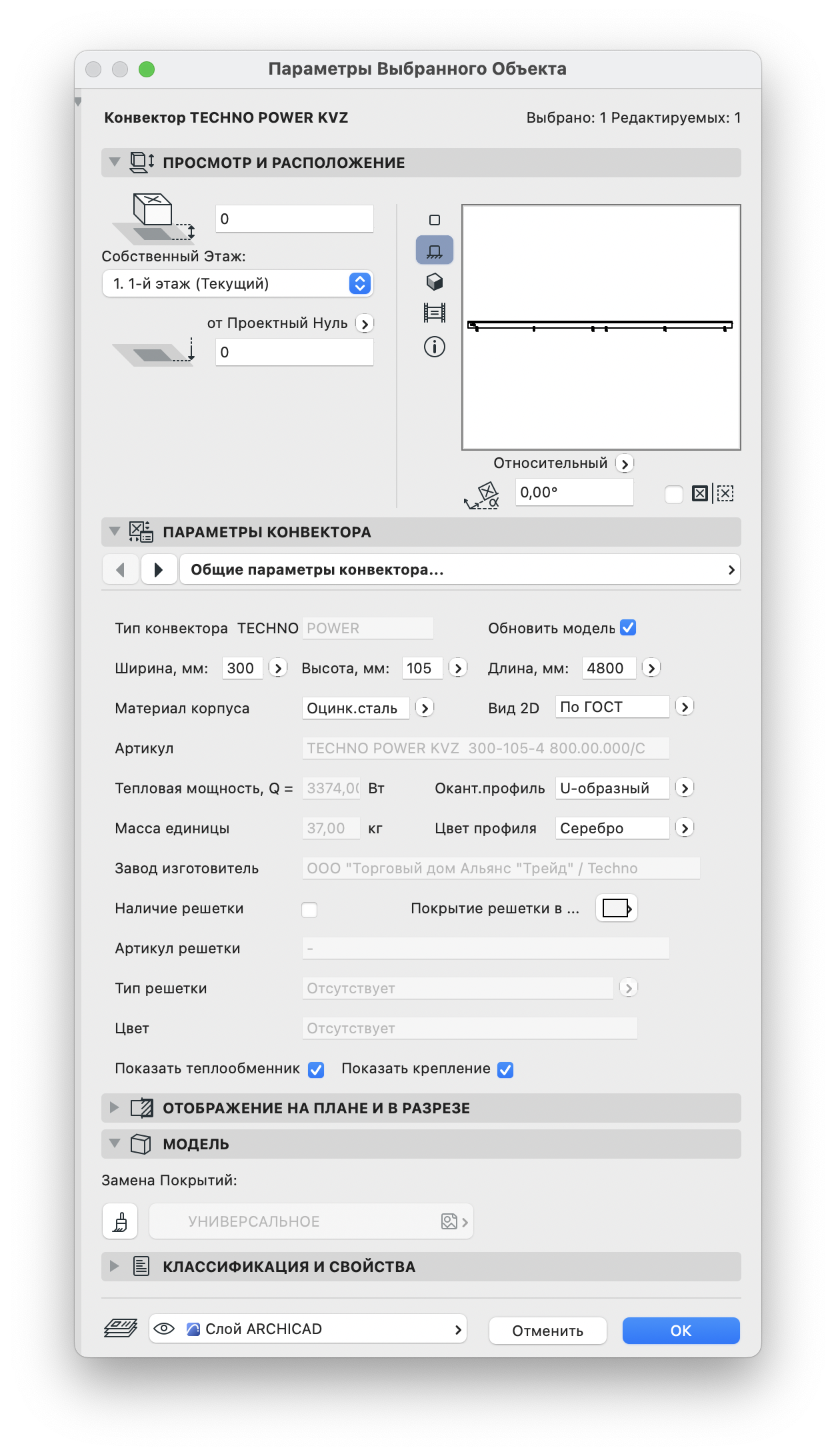

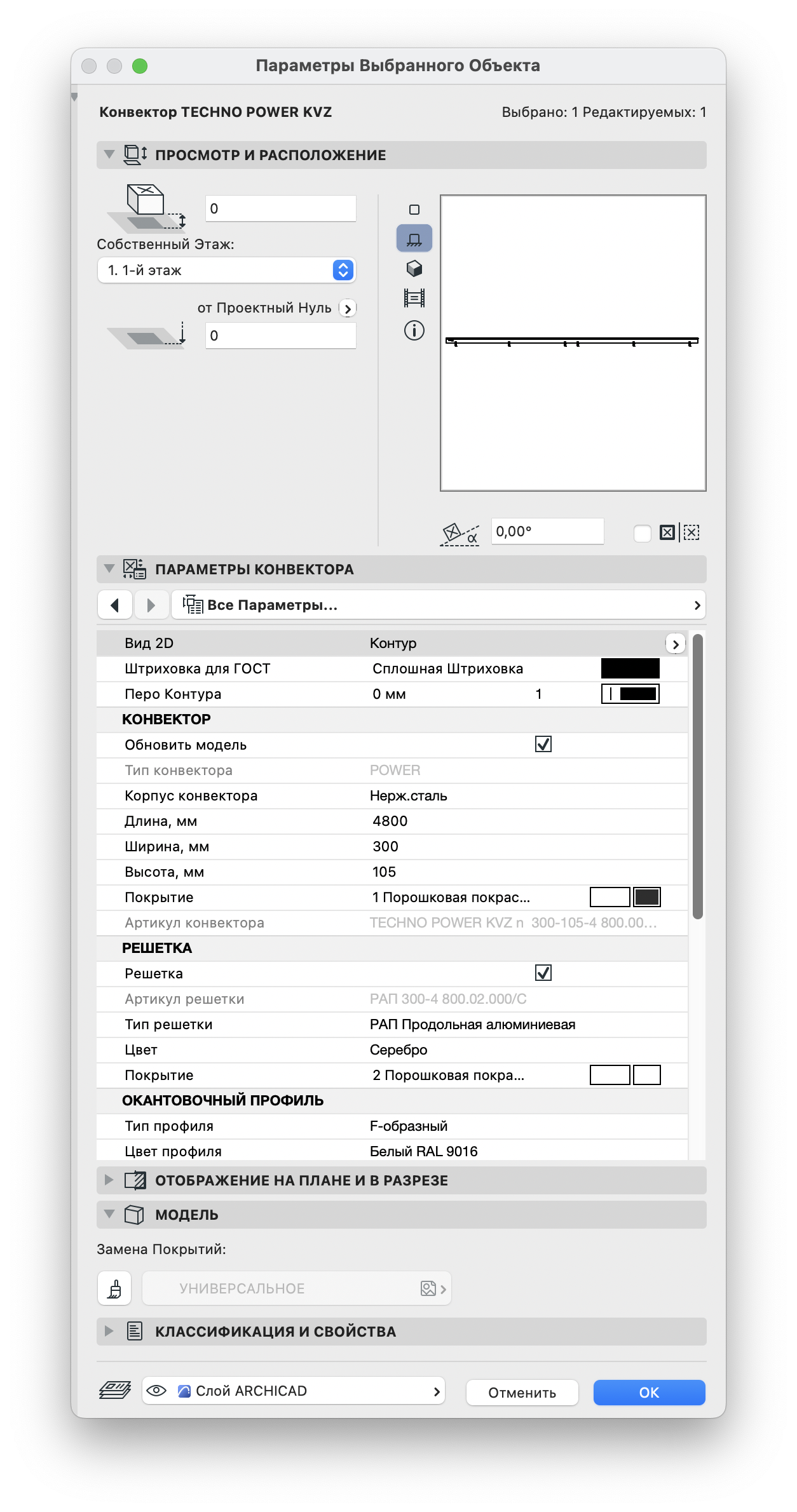

Во второй вкладке указаны параметры конвектора, которые можно изменить.

Рассмотрим, как их изменения отображаются на модели и артикуле на примере конвектора Techno Power KVZ

Название линейки конвекторов (“Power”) редактировать не нужно. Оно необходимо для формирования артикула и его вывода в спецификацию.

image-0

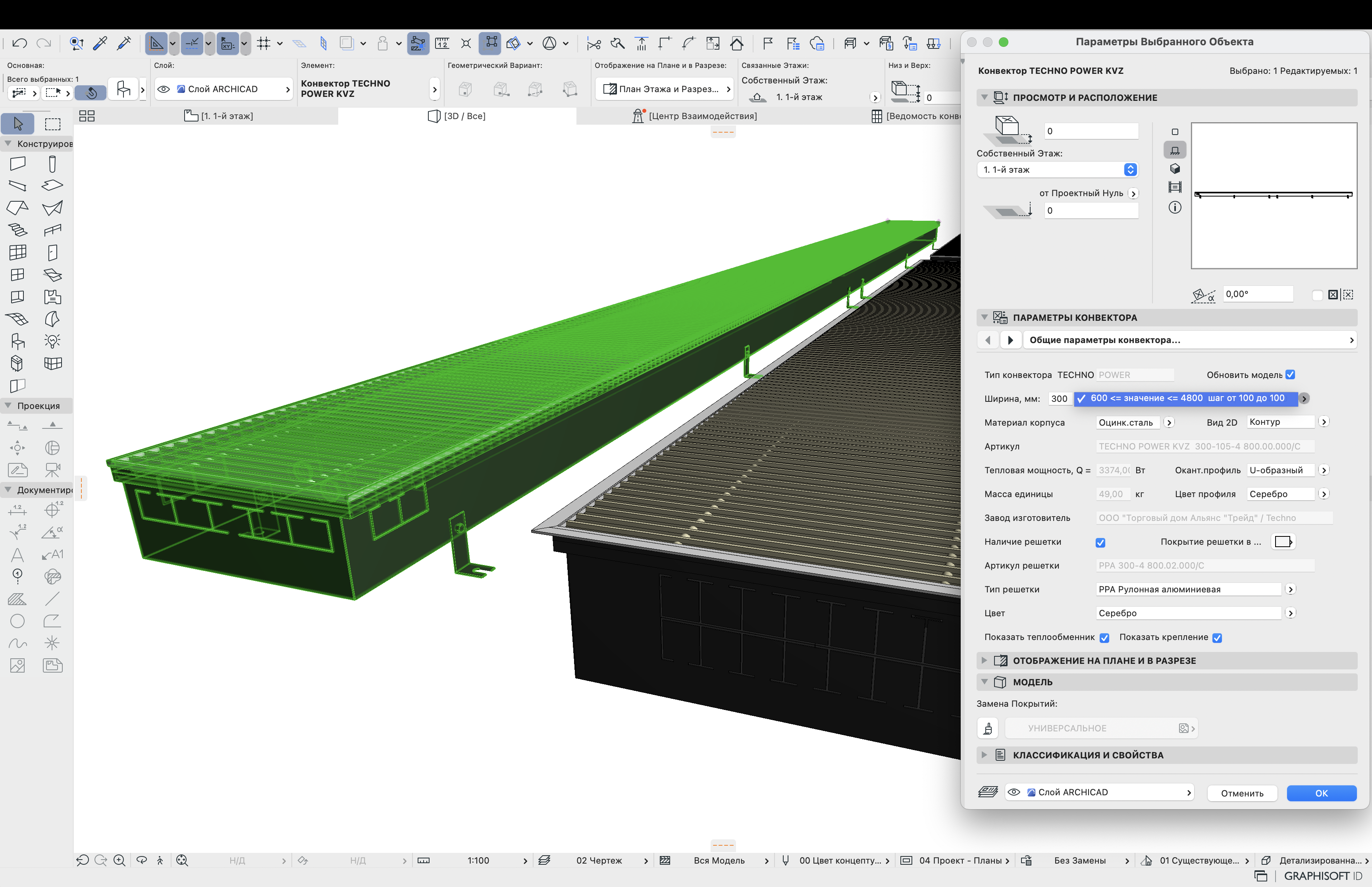

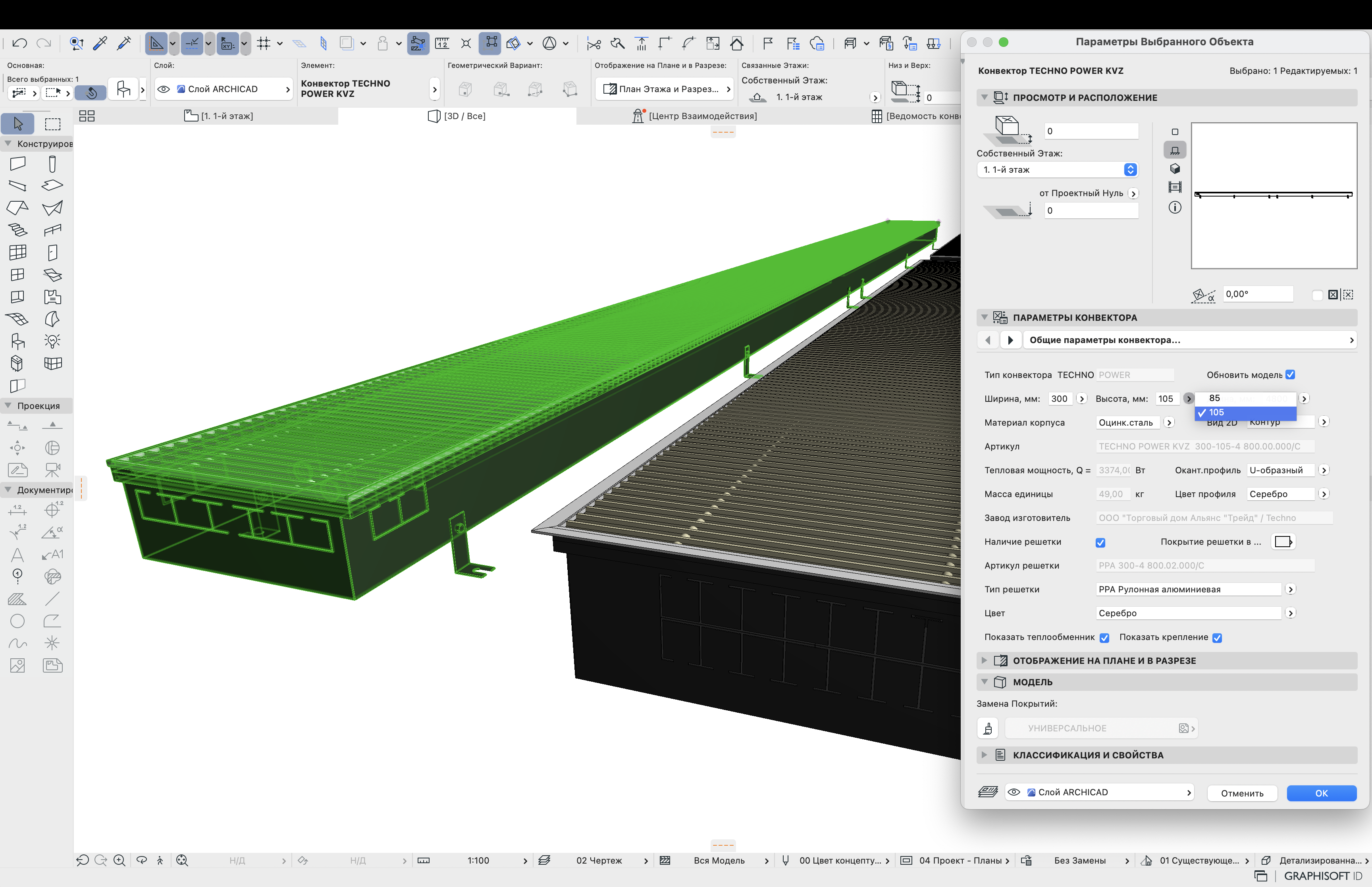

Для изменения габаритных размеров укажите необходимую ширину, высоту и длину. В соответствии с указанными параметрами модель конвектора автоматически изменится на плане и в 3D.

image-0

Формирование артикулов

Чтобы исключить ошибку при заказе оборудования, в программе автоматически формируются артикулы конвекторов и решеток Techno. Например, при изменении ширины конвектора, корректируется сама BIM-модель, меняются габариты конвектора и теплообменника, пересчитывается масса конвектора и тепловая мощность.

image-0

Выбор материала корпуса конвектора

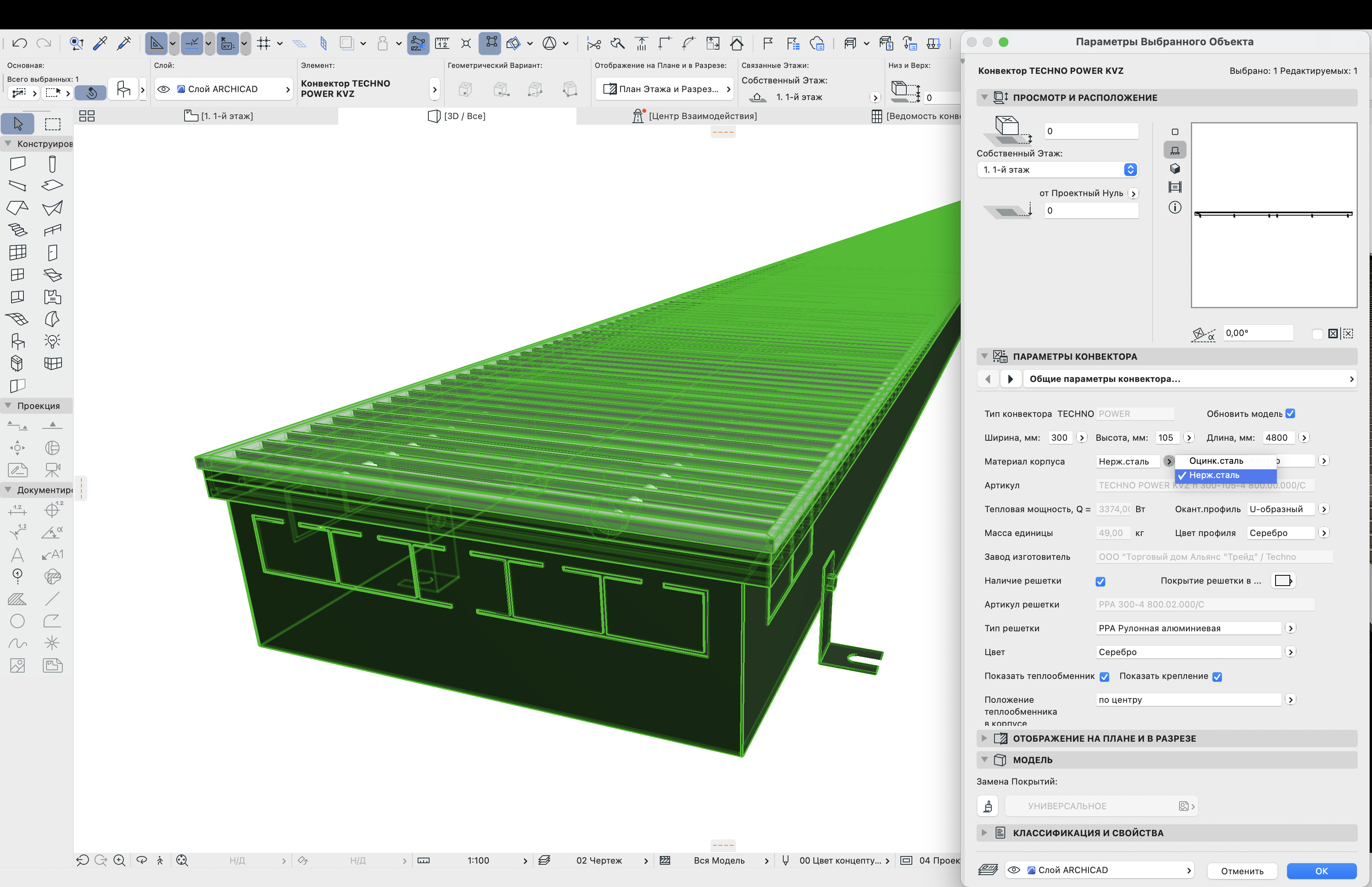

 При выборе нержавеющей стали материал корпуса меняется с оцинкованной на нержавеющую, и в артикуле добавляется “n”. При выборе оцинкованной стали параметр “n” пропадет из артикула.

image-0

Виды и цвет профиля

Обратите внимание на тип профиля конвектора. Их два вида: U-образный и F-образный.

U-образный профиль предназначен для монтажа конвектора в уровень с полом. Не отображается в артикуле, так как идет по умолчанию.

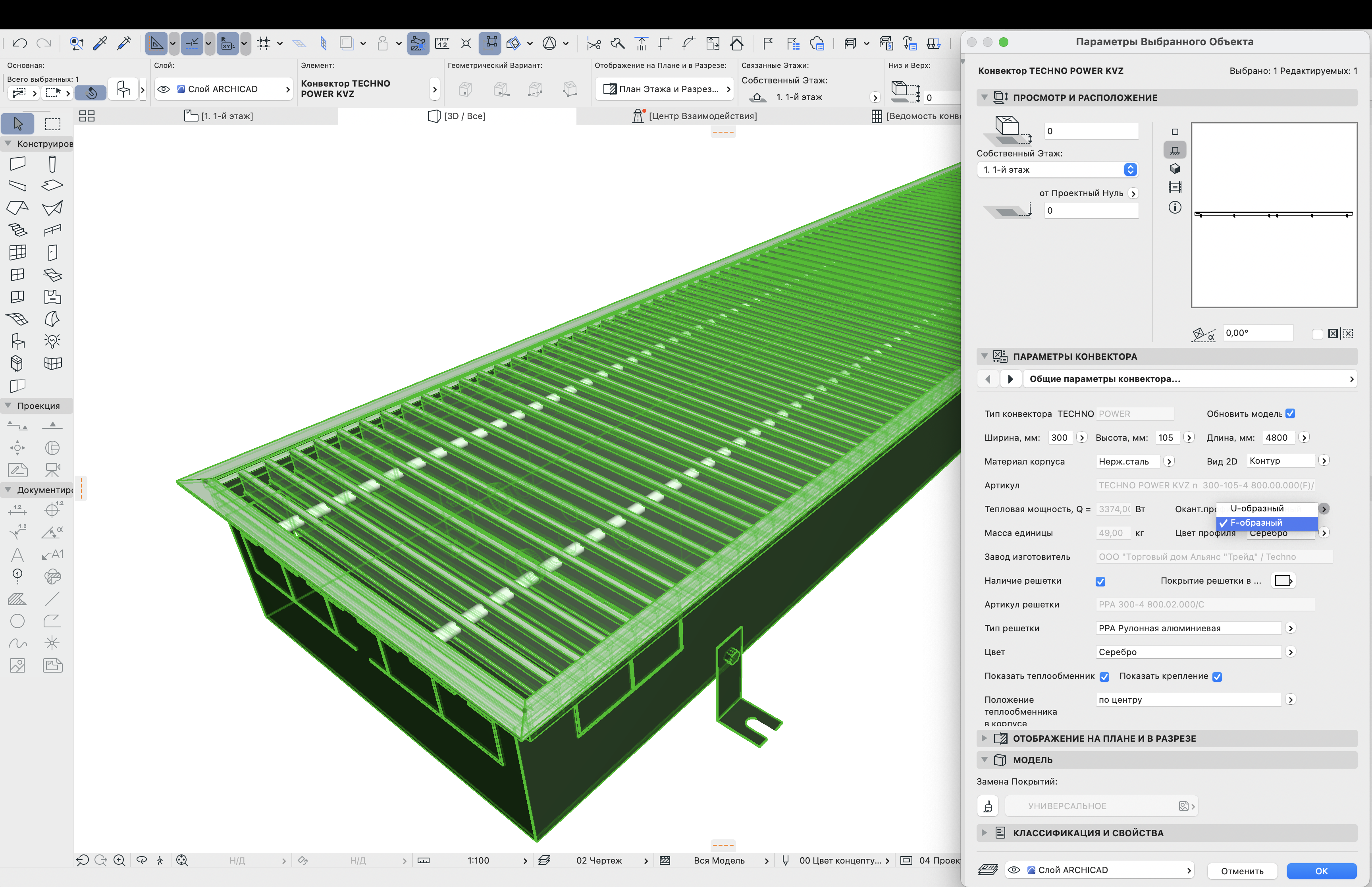

F-образный профиль идет внахлест с полом и помогает скрыть неровности покрытия, например, сколы плитки. При выборе F-образного профиля в артикул добавляется буква «F».

image-0

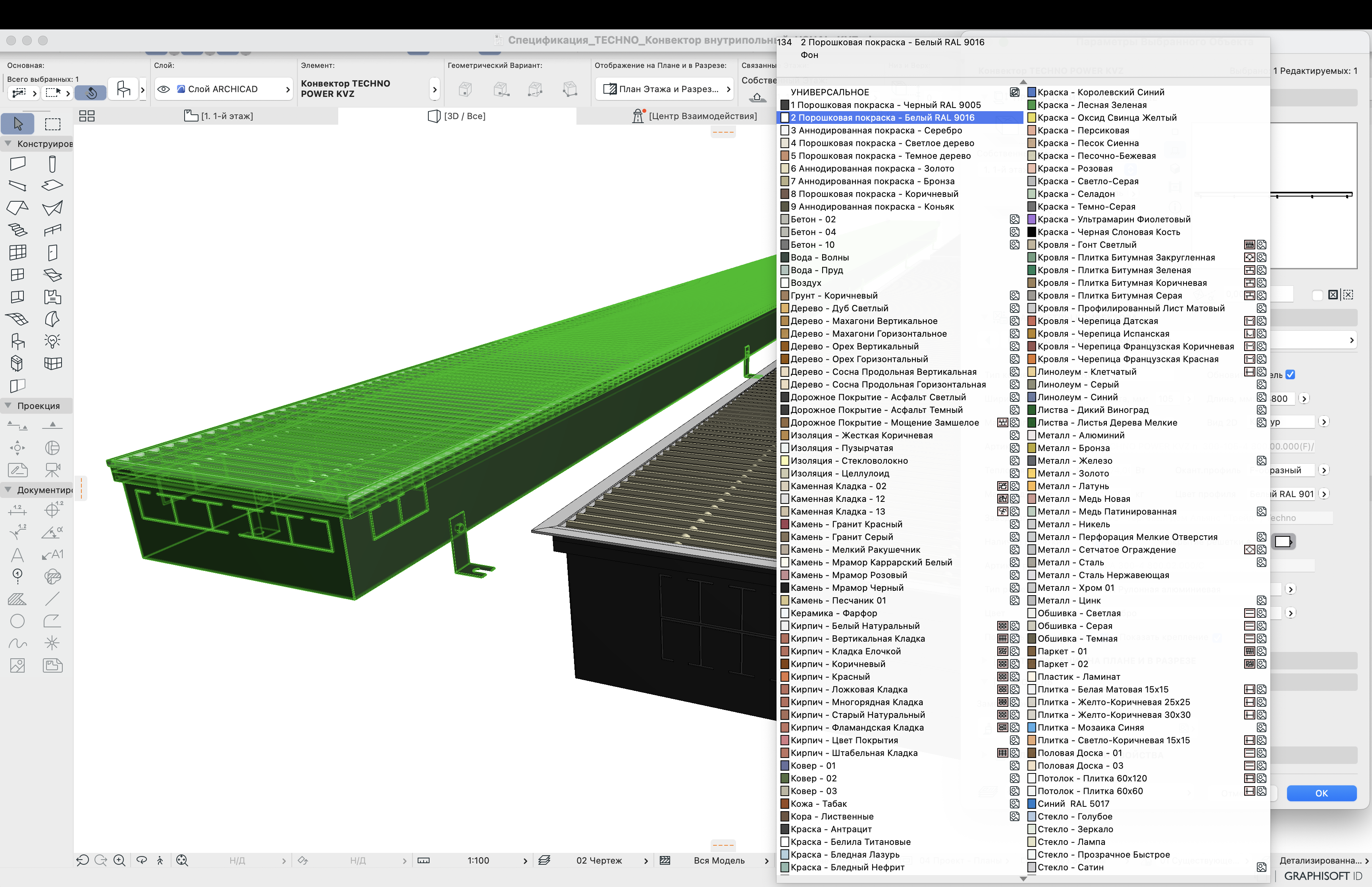

По умолчанию цвет профиля - «серебро». Он отображается в артикуле буквой «С». Если нужен определенный цвет, которого нет в палитре, то можно выбрать пункт «специальный» и указать номер цвета по каталогу RAL. В ведомости оборудования в соответствии с цветом меняется артикул.

image-0

Выбор декоративной решетки

Галочку в разделе «решетка» можно убрать, тогда конвектор поставят на объект без нее. Обычно так делают на раннем этапе монтажа, чтобы по мере его окончания дозаказать решетку отдельно. Но лучше согласовать это с вашим заказчиком и поставщиком.

image-0

Габариты решетки подбираются автоматически по размерам конвектора. Поэтому в спецификации по ГОСТ указана масса конвектора с решеткой. Если убрать решетку конвектора, то его вес уменьшится.

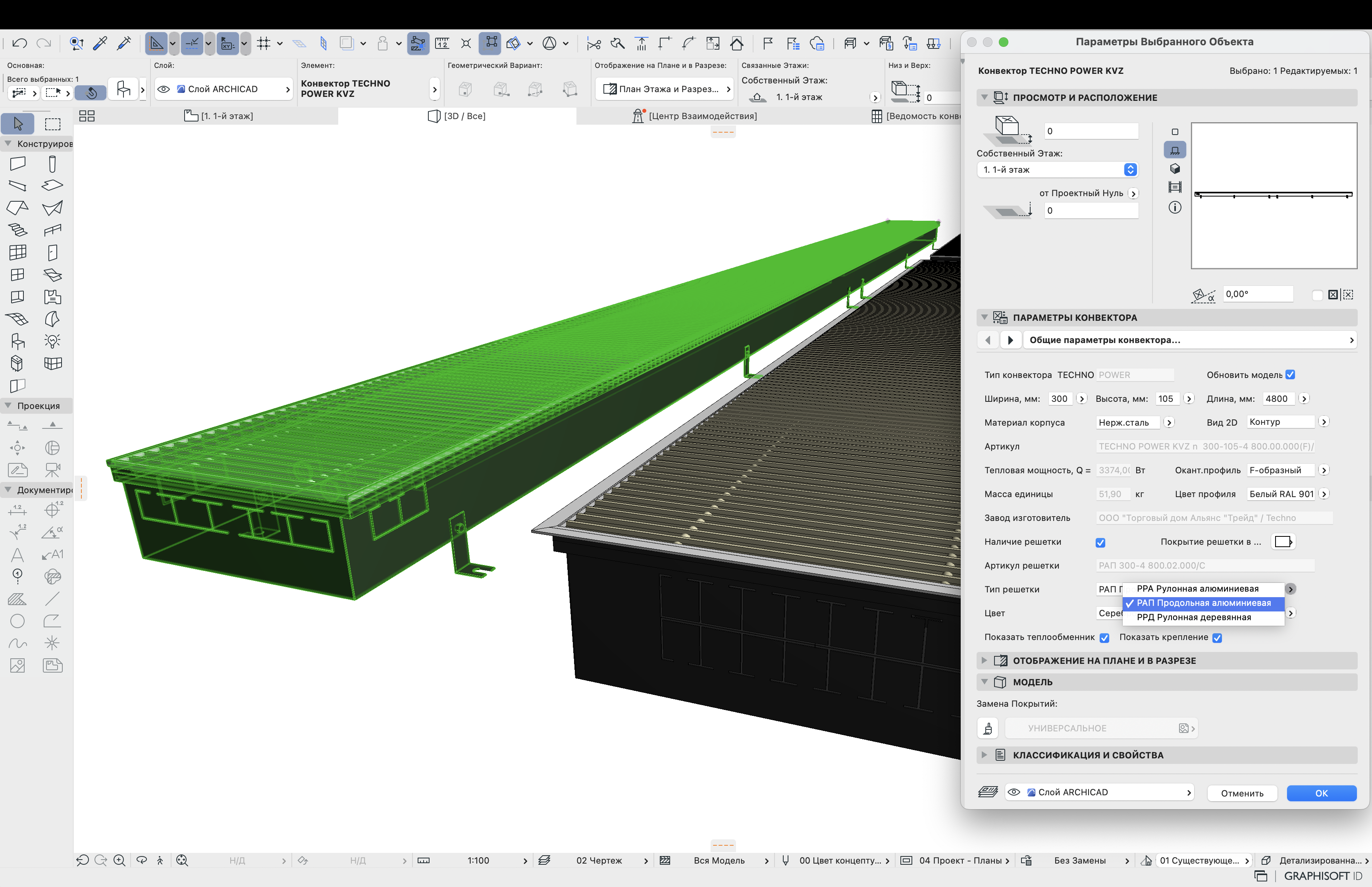

В моделях конвекторов Techno предусмотрено три вида решеток с типовыми цветами.

image-0

1. РРА - алюминиевая рулонная. Представлена в 7 цветах.

2. РРД - рулонная деревянная. Доступна в 2-х вариантах:

- «СД» - светлое дерево,

- «ТД» - темное дерево.

3. РАП - алюминиевая продольная. Доступна в 7 цветах.

Артикул меняется при выборе модели решетки и ее цвета. Для решетки можно указать необходимый цвет по каталогу RAL.

image-0
image-0

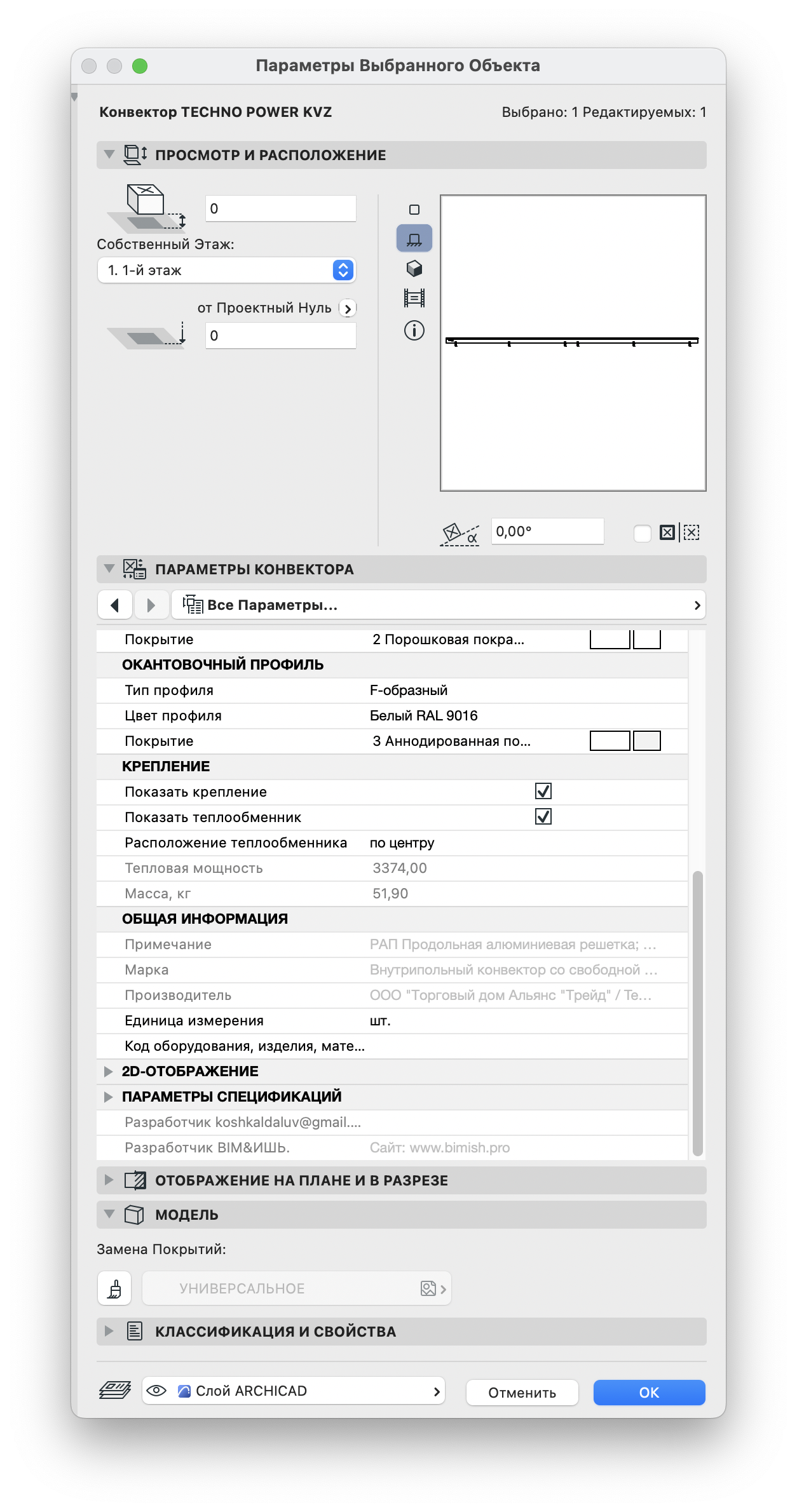

! Добавлены функции:  «скрыть теплообменник» и «крепежный элемент».  Данные элементы будут скрыты на отрисовке конвектора в проекте, но будут входить в комплект поставки.

image-0

Вторая страница

image-0

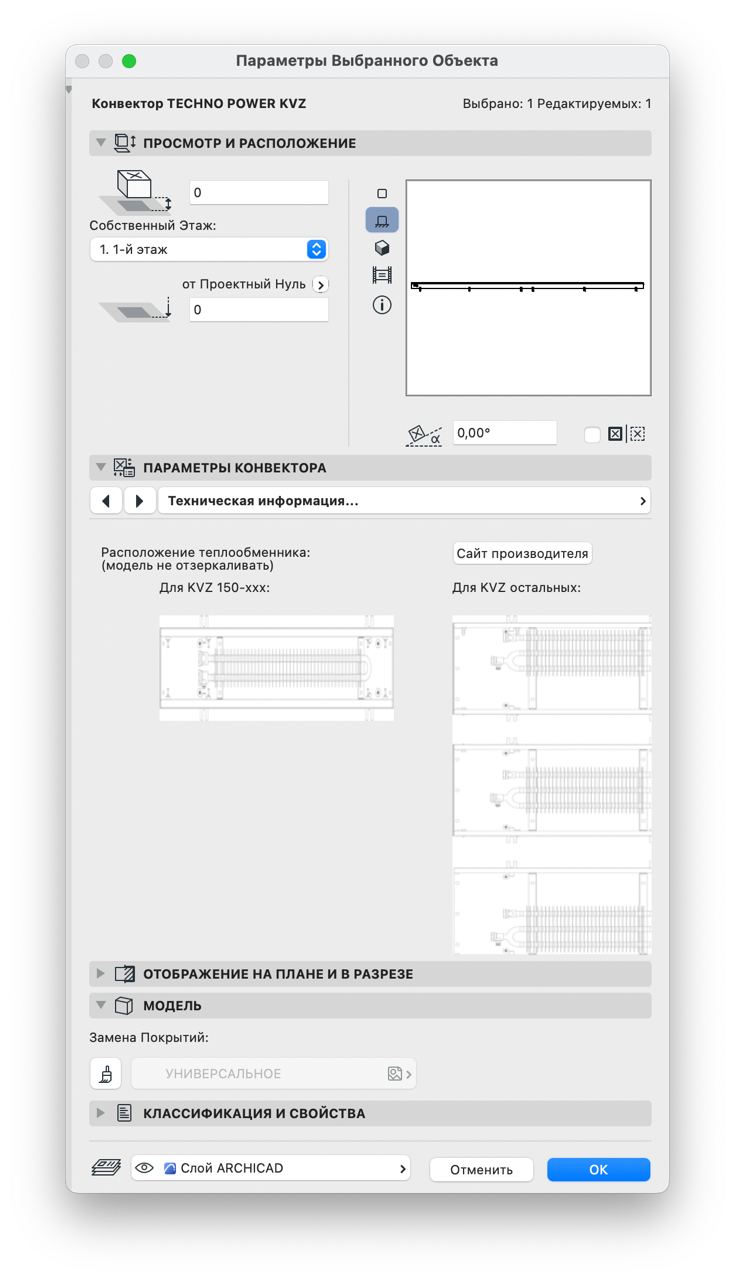

На второй странице указана техническая информация, корректное положение теплообменника, а также сайт производителя с технической документацией: от каталога и чертежей до калькулятора по подбору оборудования. Если у вас возникли вопросы по работе с моделями или разработке BIM-моделей под ваш проект, вы можете обратиться к инженеру BIM-отдела “Техно” по телефону +7 (958) 181-06-78 или электронной почте [email protected].

image-0

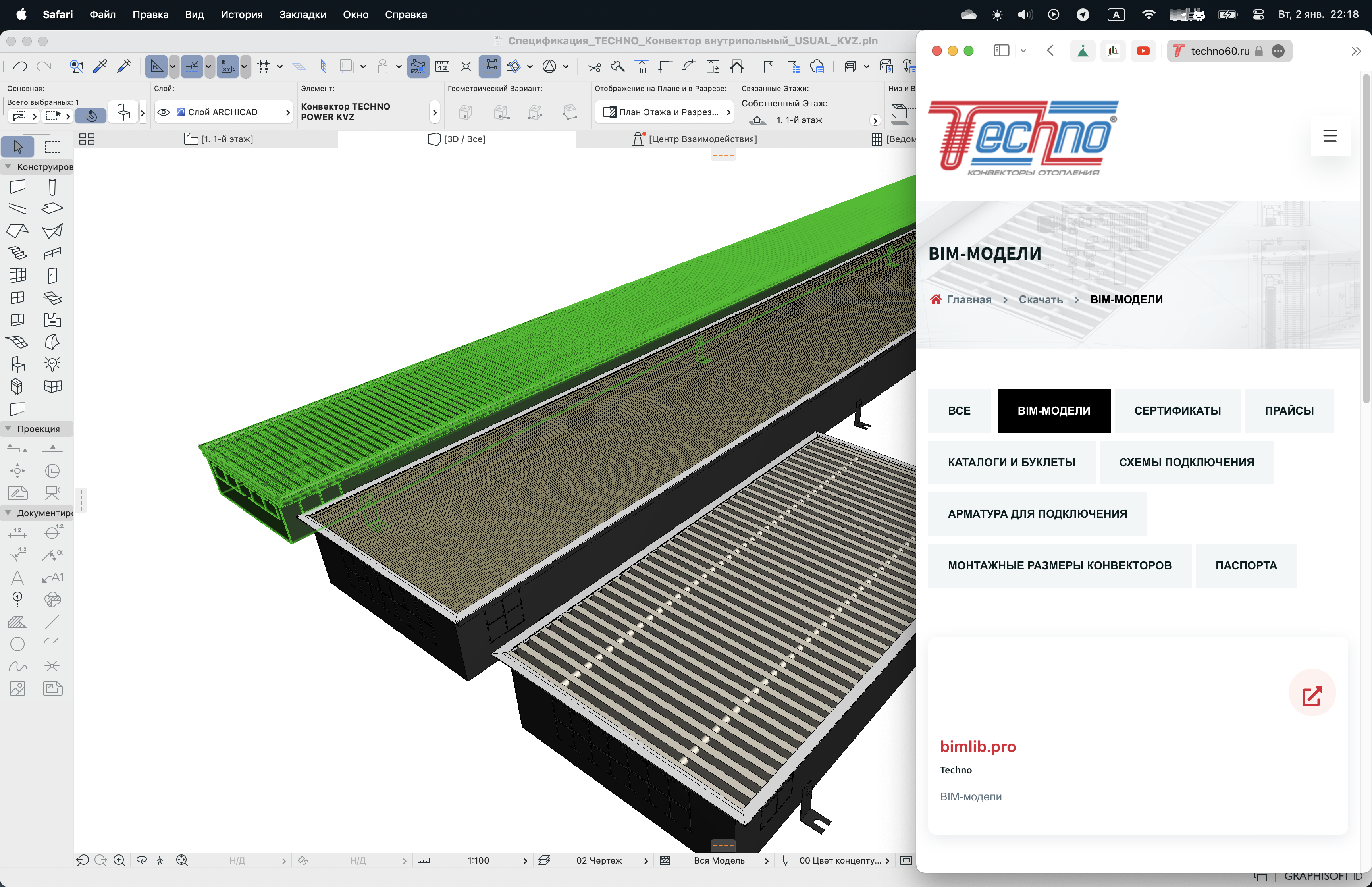

Посмотреть все BIM-модели Techno можно по ссылке

Ведомость оборудования

image-0

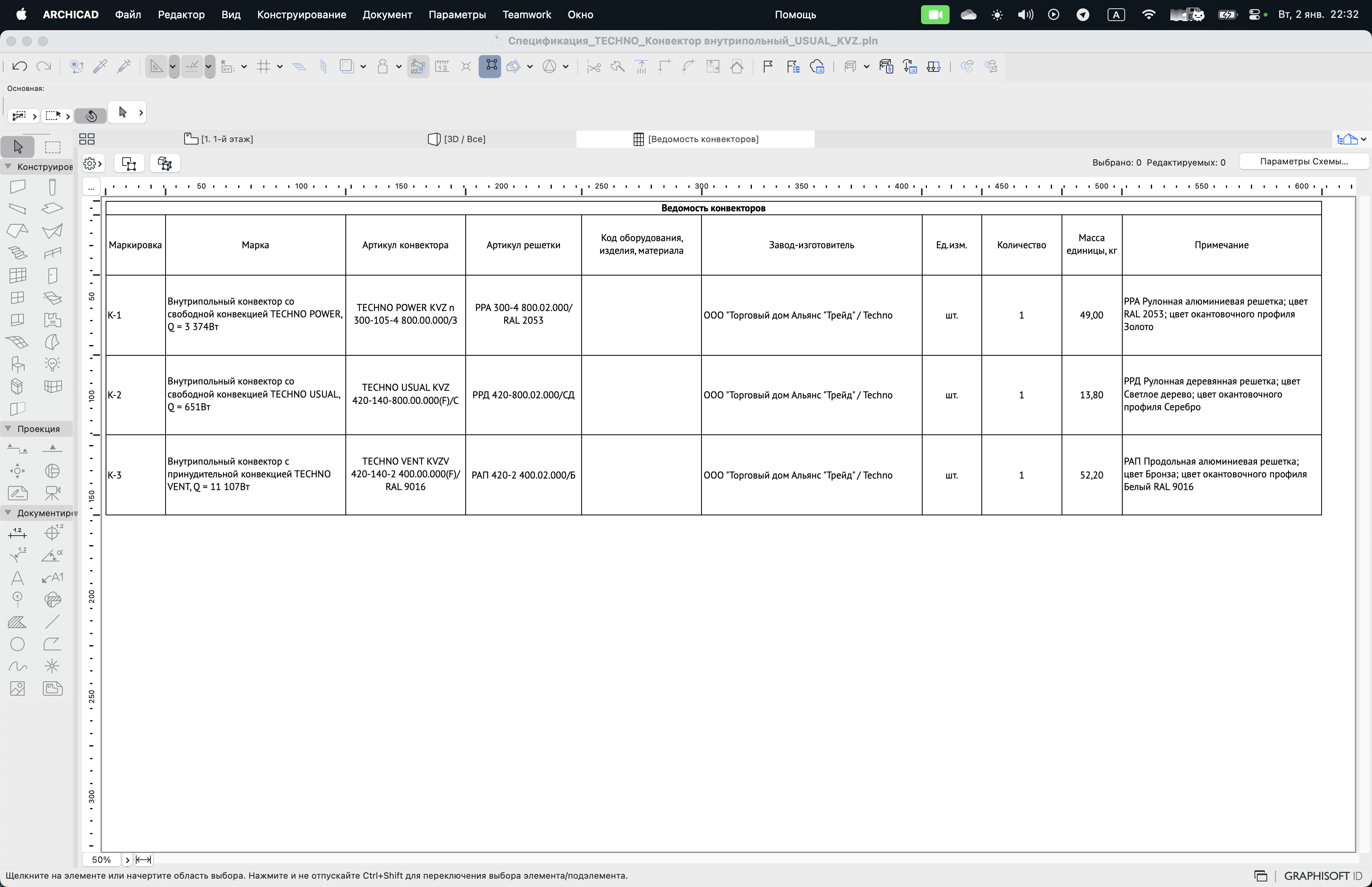

Ведомость оборудования настроена по ГОСТу. В ней отображена позиция, маркировка, полное наименование конвектора и решетки, артикул, масса единицы, примечания. Для удобства добавлена расшифровка артикулов конвектора и решетки.

Завод «Техно» участвует в партнерской программе, открыт к диалогу и сотрудничеству с архитекторами, дизайнерами и проектировщиками.

image-0

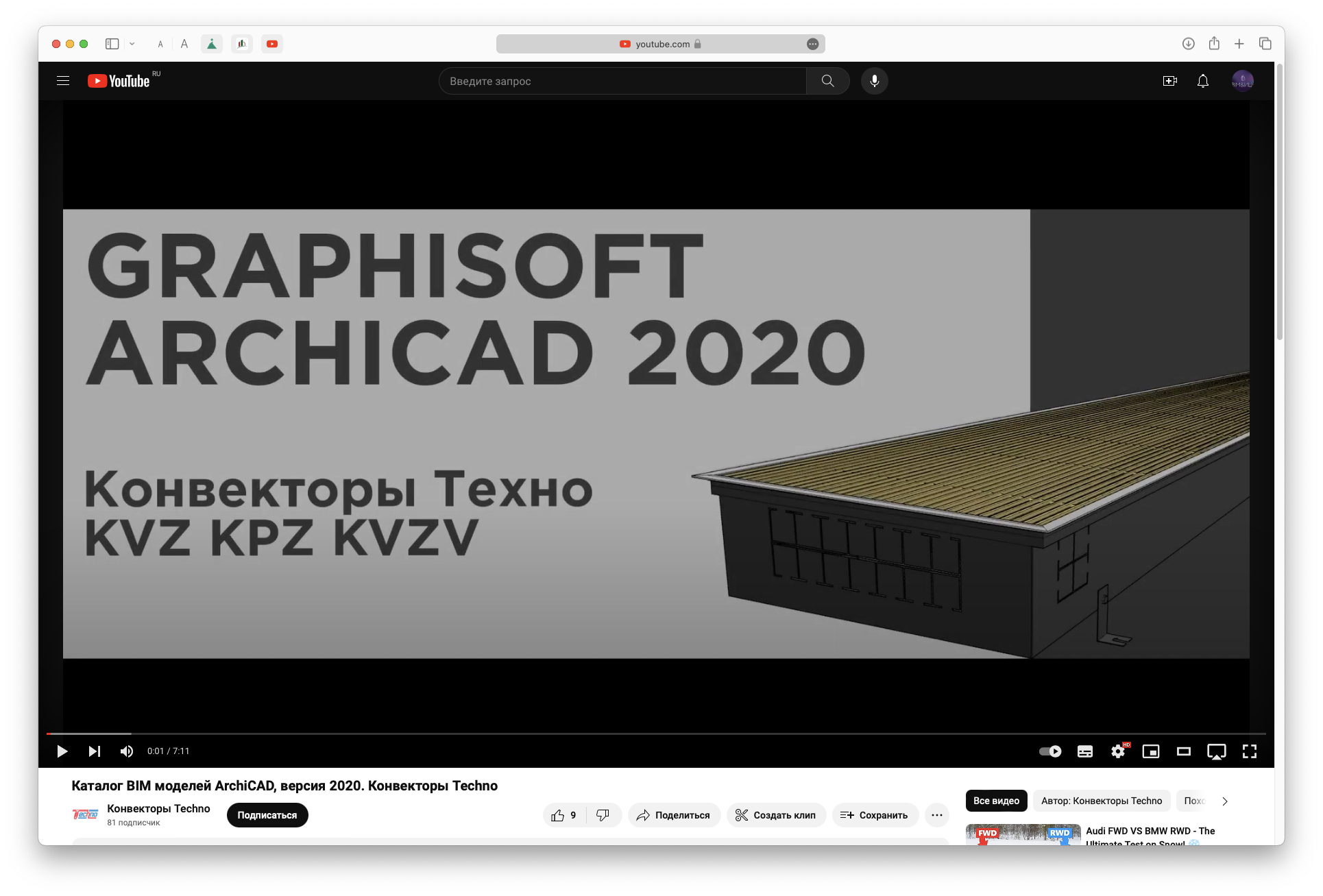

Смотрите видео с обзором каталога BIM-моделей конвекторов Techno.
