Обзор Allplan 2022: что добавилось?
![Обзор Allplan 2022: что добавилось?](/uploads/blogs/2021-12/photo1638979983 (1)_61b0d9cd06d94.jpeg)
Матчасть: что такое Allplan?
Allplan – комплексная система проектирования для всех стадий реализуемого проекта – от эскиза до подготовки рабочей документации, объединяющая усилия всех участников работы. При этом могут использоваться проекты, разработанные с помощью таких популярных систем, как AutoCAD, ArchiCAD и MicroStation. Одним из достоинств системы Allplan является соответствие разрабатываемых с его помощью чертежей и спецификаций требованиям ГОСТ и СНиП.
Изменения в Allplan 2022

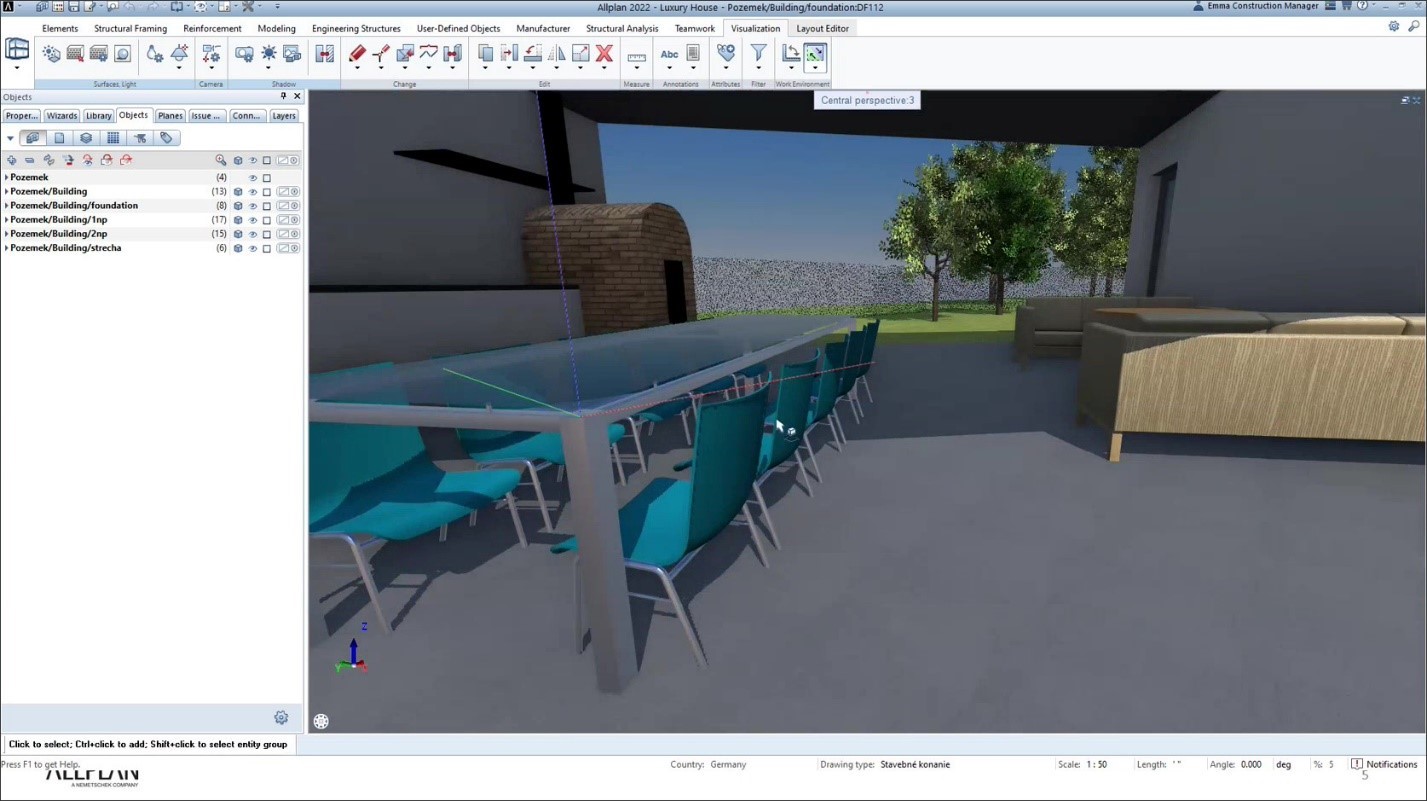

Добавлен угол обзора на 360° любого элемента в проекте
Теперь при создании объекта (даже если это просто точка) пользователь может вращать его вокруг своей оси и просматривать со всех сторон. Кроме того, появилась возможность скрывать/изолировать элементы для более детального рассмотрения отображаемых объектов.
![image-0](/uploads/blogs/2021-12/%D0%B0%D0%BB%D0%BF%D0%BB%D0%B0%D0%BD_61b0d41c3b1fd.jpg?size=0x-)

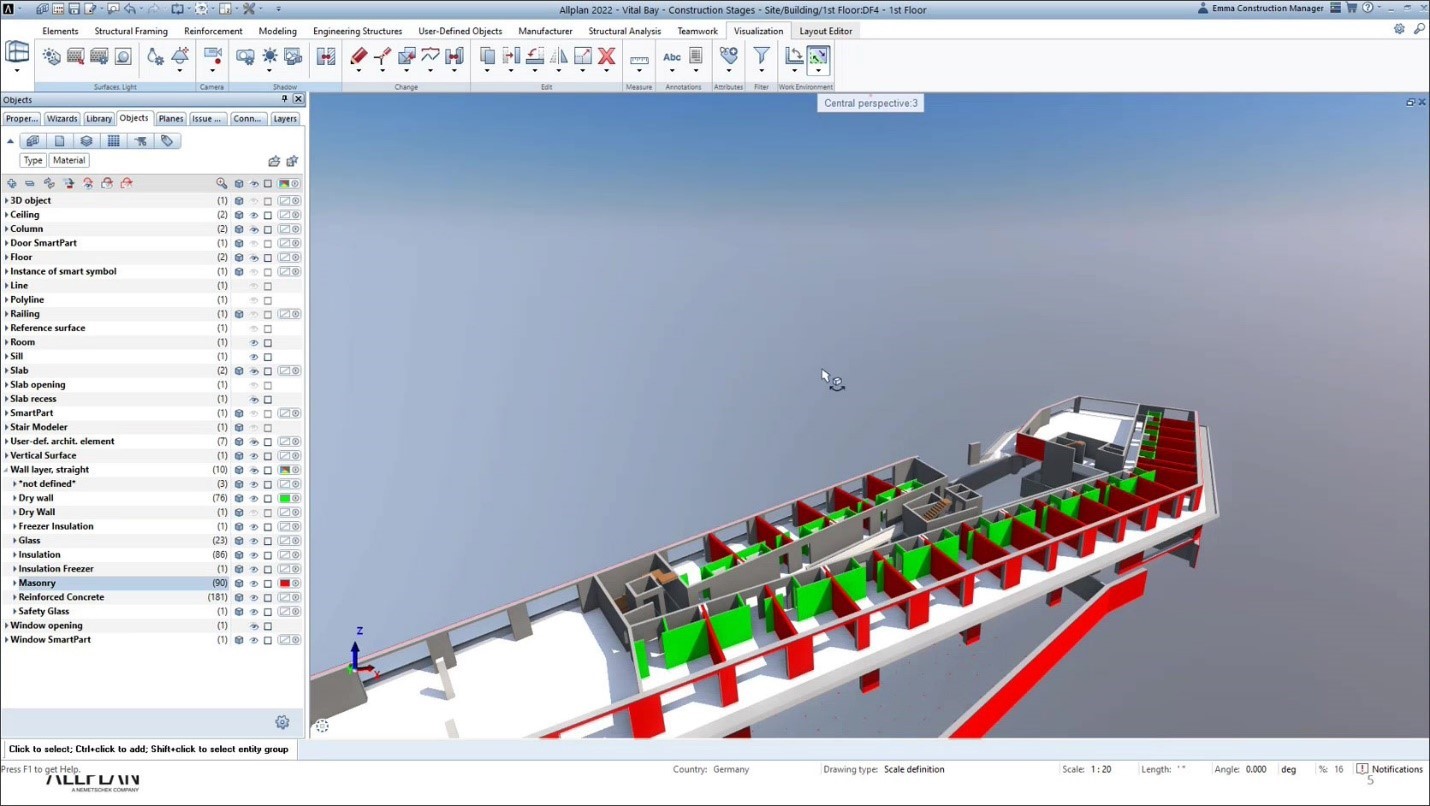

Появление цветной кодировки
В Allplan 2022 появилась возможность быстрого обнаружения ошибок, например, неназначенные или неправильно назначенные атрибуты легко выявить благодаря цветной кодировке. Так, новая функция значительно облегчает проверку модели.
![image-0](/uploads/blogs/2021-12/%D0%BF%D0%BF%D0%BF_61b0d48cf2055.jpg?size=0x-)
Написание скриптов стало проще
В 2019 году в Allplan был добавлен инструмент для графических скриптов –Visual Scripting. Это приложение отлично справляется с задачами параметрического моделирования сложных форм, автоматизации рутинных процессов, при этом не требует навыков программирования. Помимо прочего, в Visual Scripting реализована функция технического предпросмотра, которая позволяет увидеть все изменения в модели и собственная библиотека готовых скриптов.
Что изменится в Allplan Visual Scripting версии 2022 года
Несколько изменится интерфейс Visual Scripting. Как обещают разработчики, он станет более интуитивно понятным, а также позволит ускорить процесс создания скриптов.
Так, с помощью обновлённого Дизайнера Скриптов пользователи без труда смогут осуществлять поиск и быструю вставку узлов, помещать параметры на нескольких регистрах, использовать ползунок для указания диапазона значений.
![Использования](/uploads/blogs/2021-12/%D0%B2%D0%B2%D0%B2_61b0d4e7747b1.jpg?size=0x-)

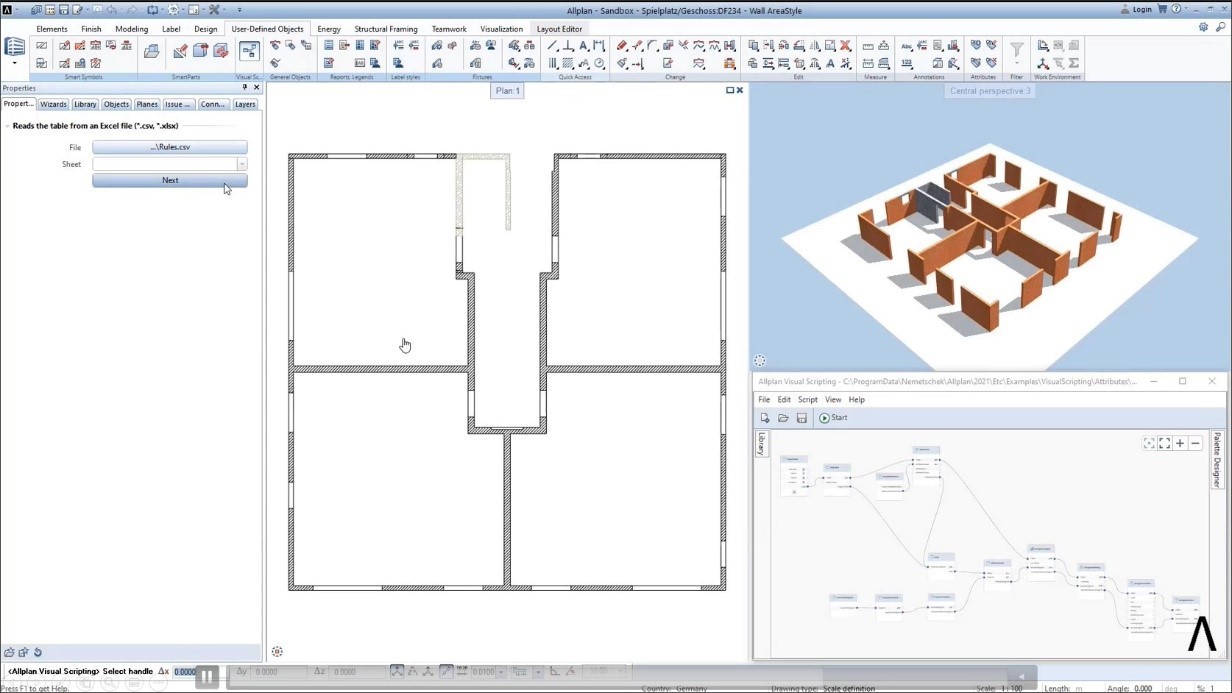

Выше дан пример использования скрипта для автоматического выбора всех элементов кладки стен в импортированной архитектурной модели и изменения их на конструктивные стены путем изменения их атрибутов.
![image-0](/uploads/blogs/2021-12/%D1%84%D1%84_61b0d52fb9ae9.jpg?size=0x-)

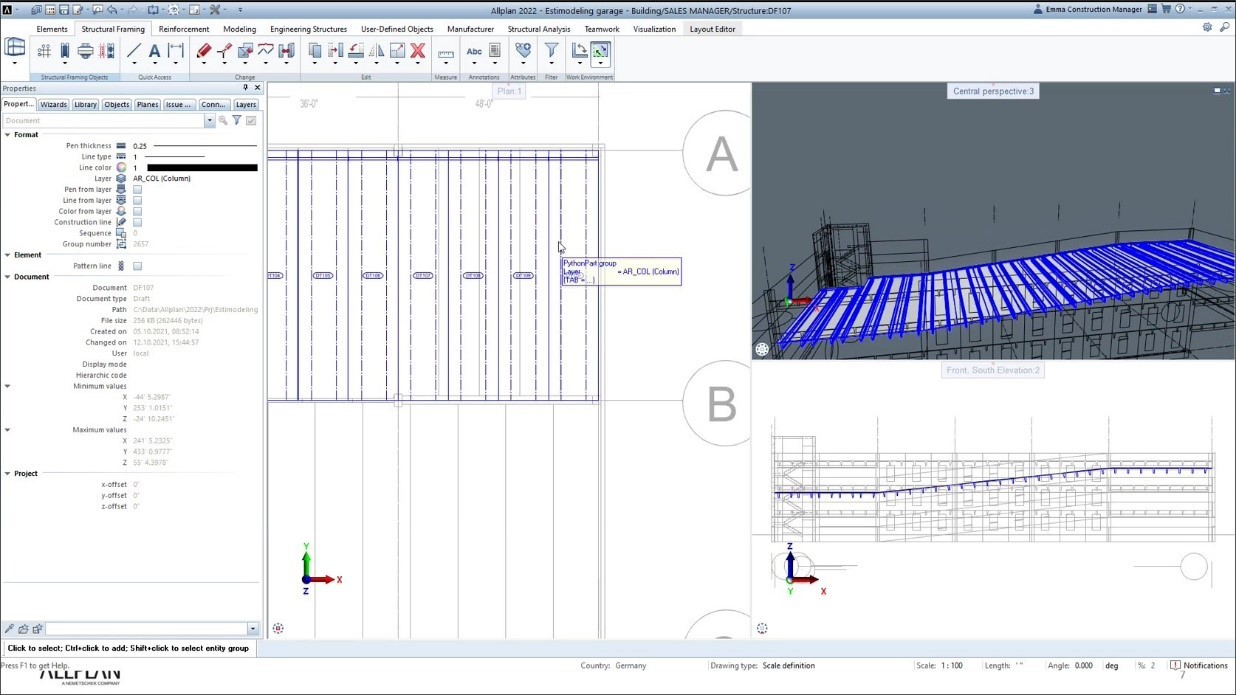

Более сложный пример использования сценариев для автоматического деформирования конструктивных элементов при проектировании сборного гаража. Этот вид деформации необходим для проектирования парковочных гаражей в США.
Allplan для архитекторов
В Allplan 2022 улучшена визуализация и моделирование объектов, за счёт чего модели становятся более точными и подробными. Одно из изменений – переработка взаимодействия элементов. Так, например, пересечение внутри файла модели управляется при помощи приоритетов, ручные доработки исключаются.
Кроме того, оптимизирован процесс изменения проёмов и поверхностей крыш. Переработаны функции ограждений, так что ограждения теперь можно размещать вдоль сплайнов.

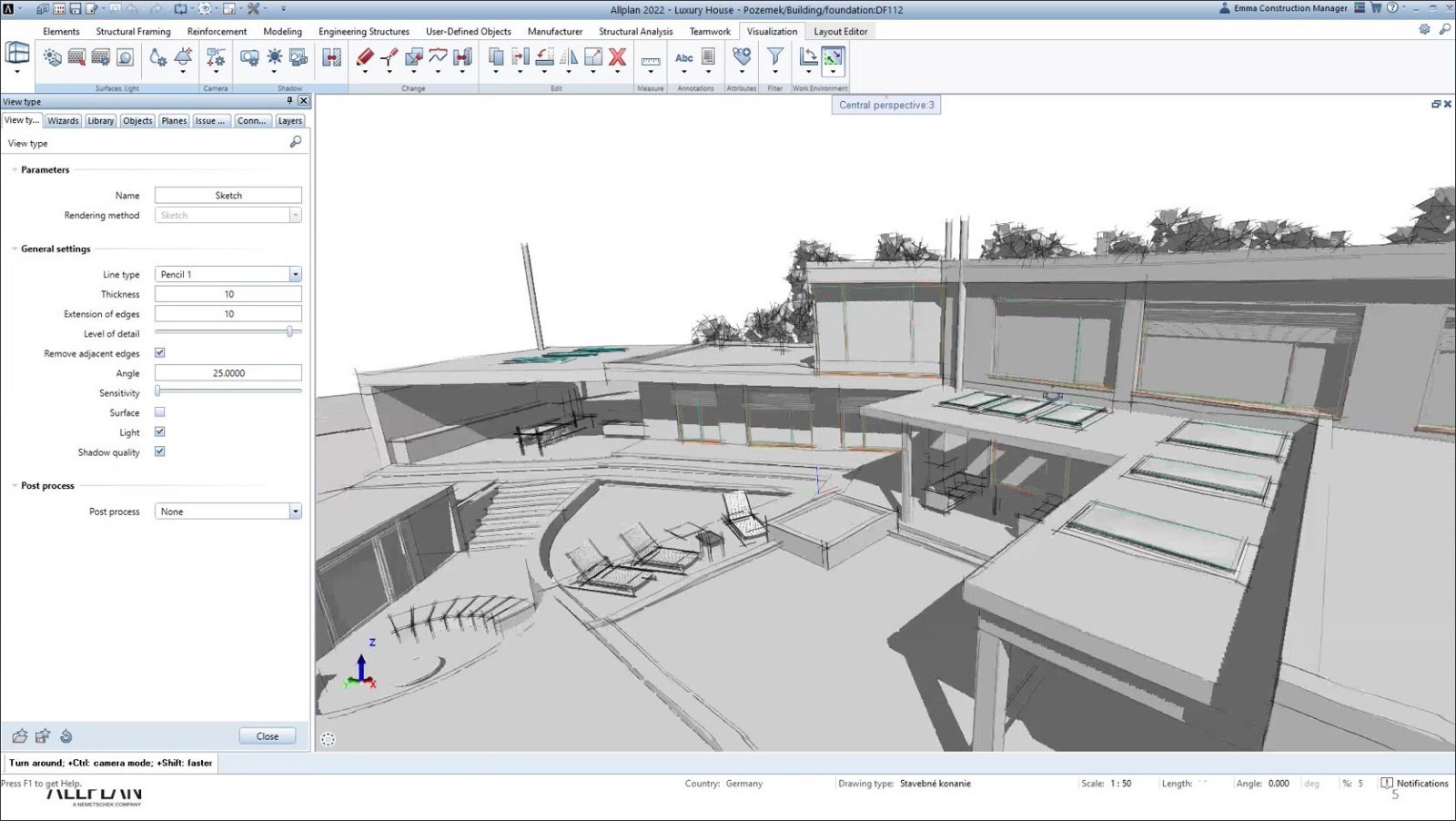

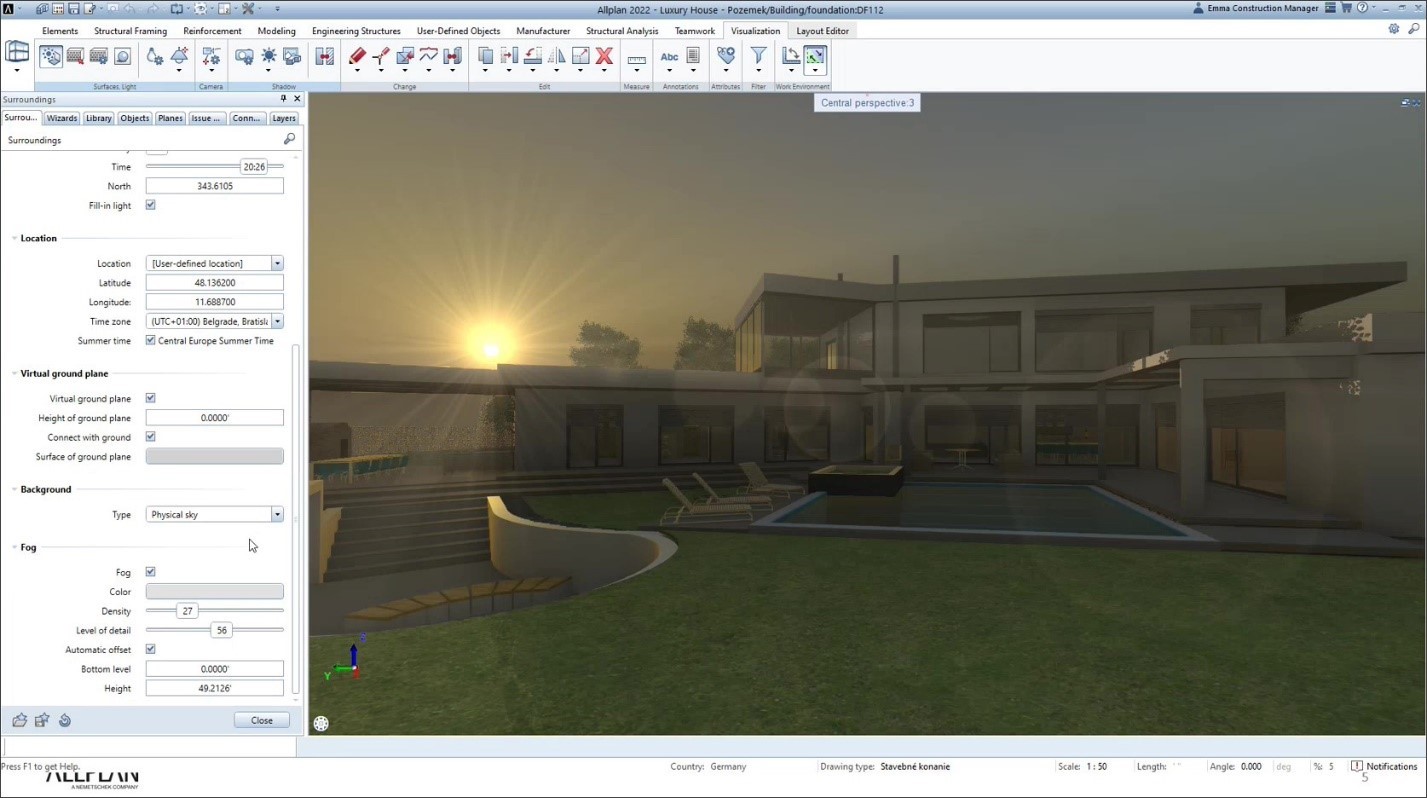

К слову об улучшении визуализации, в версии Allplan 2022 переработана графика, так что пользователи смогут использовать возможности современных видеокарт ещё лучше. Так, например, технология Vulkan с движком NVIDIA Optix позволяют удалять шум изображения при рендеринге. Кроме того, в программе появилась возможности добавления как неподвижных, так и анимированных эффектов «тумана», «свечения» (эффект «размытости света»), «бликов»; рендеринга моделей белого цвета; добавления света и теней.
![Добавление](/uploads/blogs/2021-12/%D1%83%D1%86%D1%8B_61b0d5eaa5ec6.jpg?size=0x-)
![Добавление](/uploads/blogs/2021-12/%D0%B9%D0%B9_61b0d618222d8.jpg?size=0x-)
Allplan для инженеров

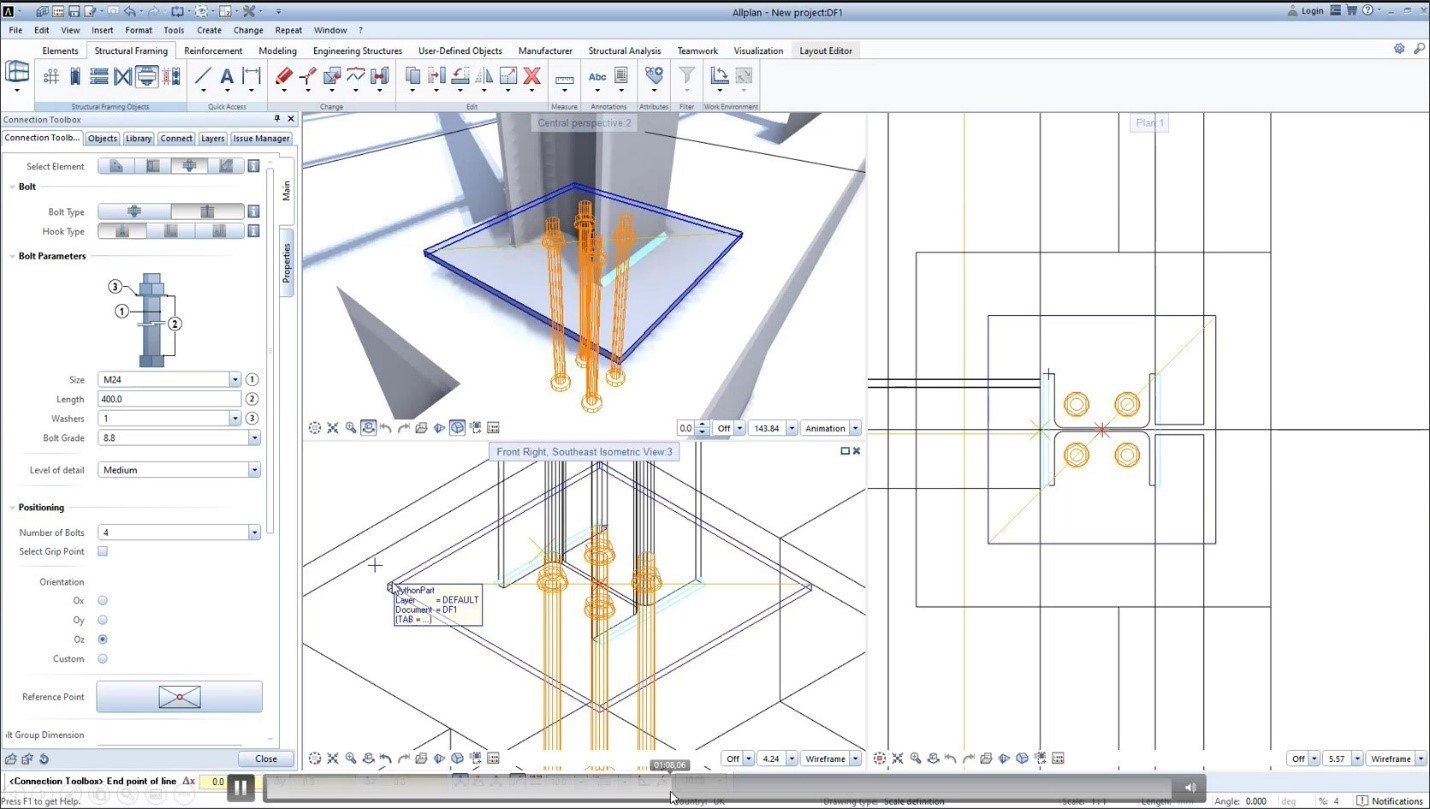

В программе появились новые компоненты для болтовых и сварных стальных соединений, а также возможность детализации опорных плит, креплений, болтов и сварных соединений каркаса конструкций.
В Allplan версии 22 года появился новый алгоритм, который улучшает качество структурной сетки, а также автоматически формирует уникальные номера элементов в разных файлах чертежей проекта.
Также в Allplan доступен импорт и экспорт библиотек материалов, 3D-моделей, 2D-планов, фотографий и многого другого благодаря интеграции с платформой Bimplus*.
Кроме того, благодаря синхронизации с Bimplus появилась возможность привязать документы и ссылки к панели «Диспетчер проблем», свойства которого можно настроить индивидуально. Приятным дополнением стала возможность экспорта выбранных объектов в формат IFC.
![Добавление](/uploads/blogs/2021-12/%D0%B2%D0%B2%D0%B2%D0%B6_61b0d697b7d59.jpg?size=0x-)

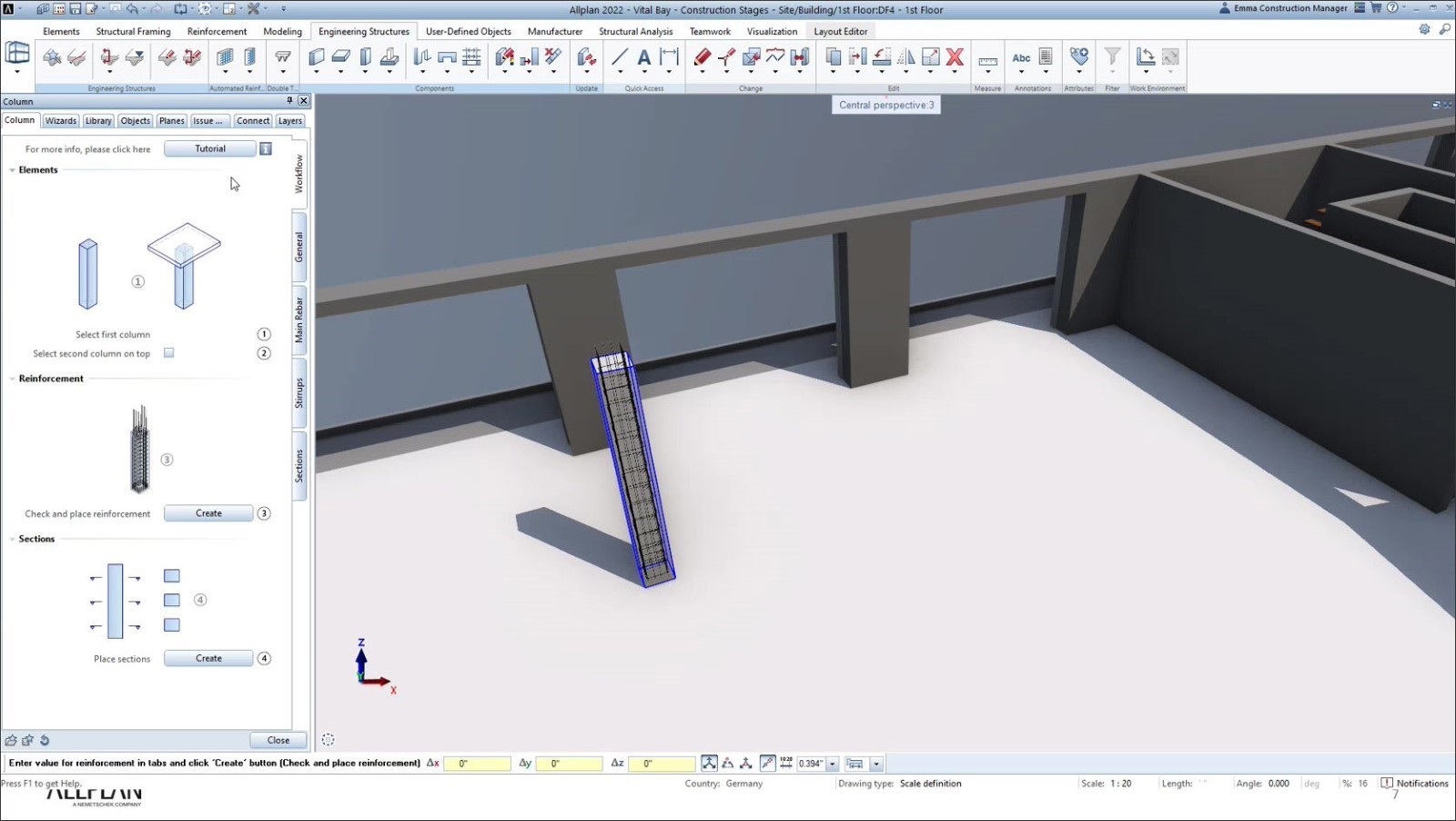

Ещё одним значительным усовершенствованием Allplan для инжиниринга стало появление возможности автоматического армирования колонн, балок, стен и перекрытий на основе правил армирования, таких как зазор, минимальный диаметр, максимальное расстояние и т.д. Также была оптимизирована возможность копировать арматуру со всеми разрезами и надписями.
Реализация данных фич создана с использованием API Python, и, как и в примере с гаражом, где элементы конструкции автоматически деформировались по мере необходимости, помогает благодаря интеллектуальным инструментам снизить количество рутины.
![Автоматическое](/uploads/blogs/2021-12/%D0%BB%D0%BB%D0%B2_61b0d70177127.jpg?size=0x-)
Инфраструктура
Allplan версии 2019 года представил разработку Allplan Bridge, которая позволила комплексно проектировать мосты с помощью технологии параметрического дизайна.

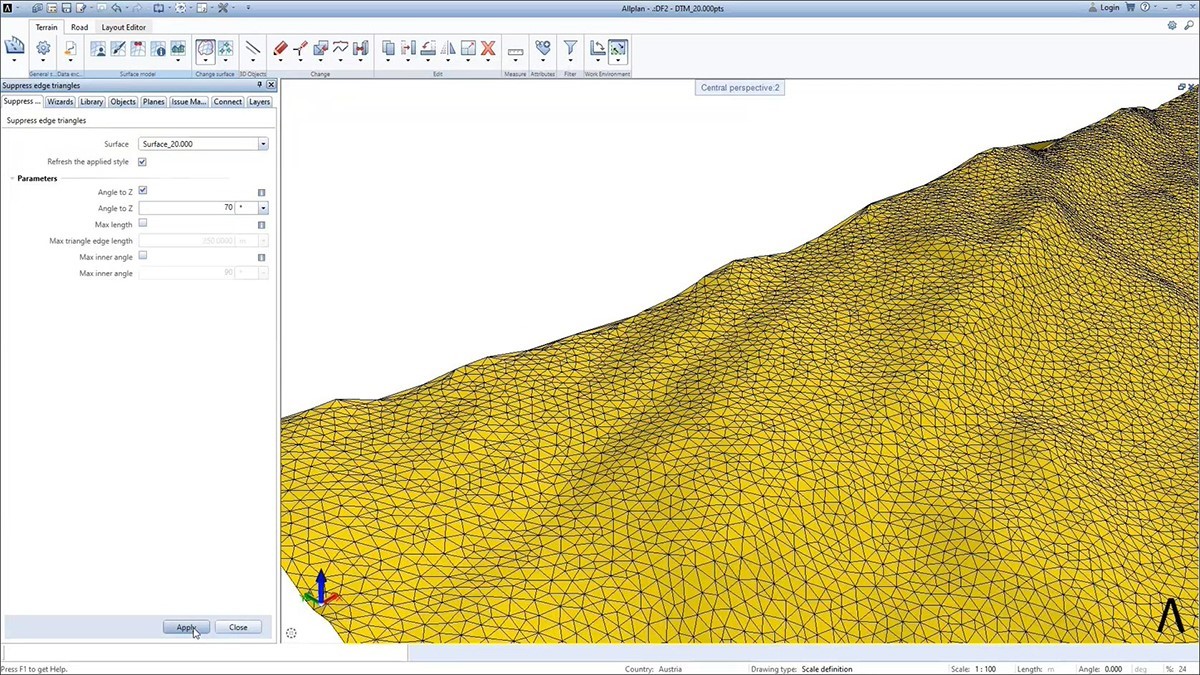

В 2022 году Allplan пошла дальше, улучшив инструменты для параметрического моделирования, так после нововведений станут доступны данные о рельефе, которые можно импортировать в формате LandXML и REB. Причём для дальнейшей оптимизации производительности можно вырезать области из модели местности, снизить количество точек модели местности, а дискретность в ходе модели местности можно моделировать посредством краёв разрыва.
![Настройка](/uploads/blogs/2021-12/%D1%86%D1%86%D0%B9_61b0d74d869e8.jpg?size=0x-)

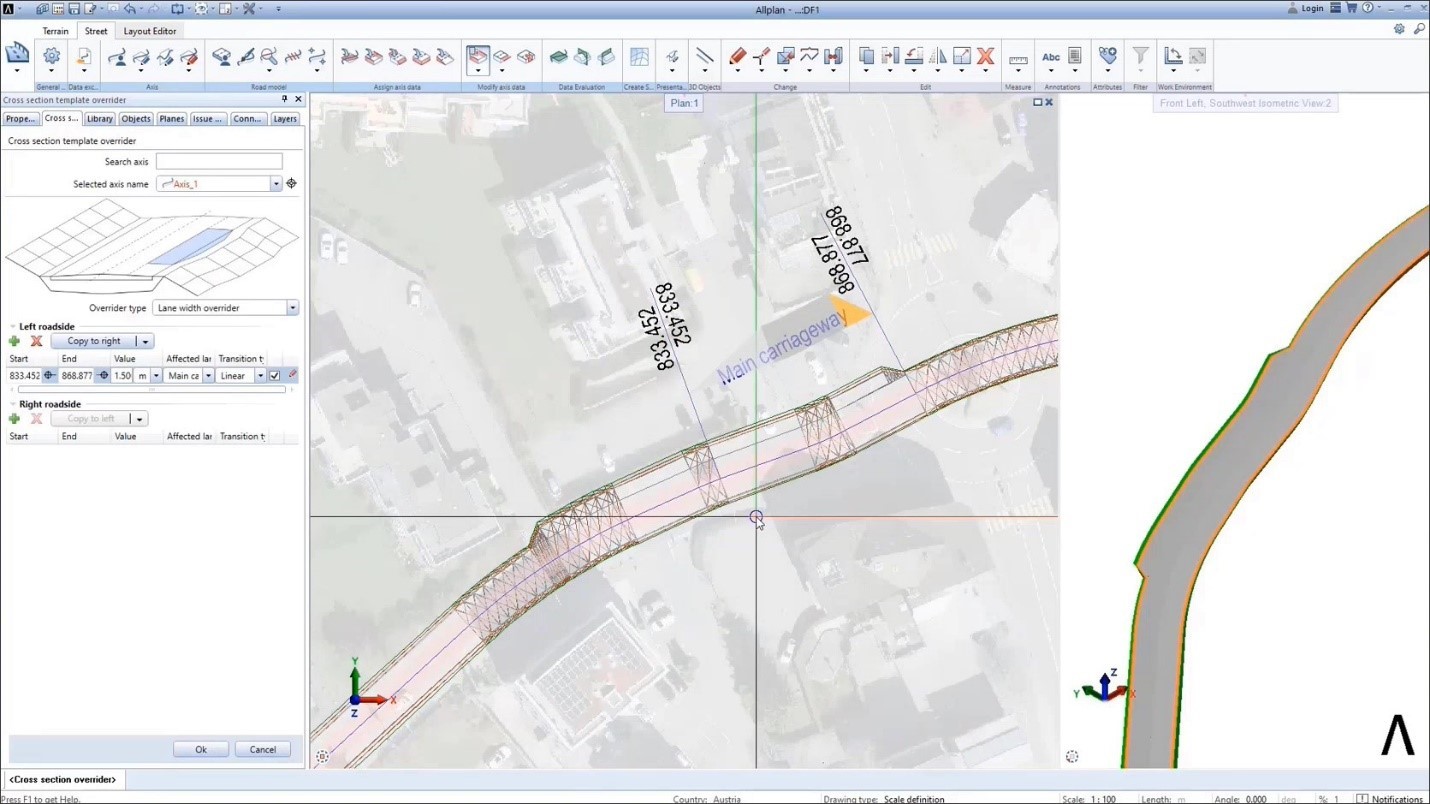

Также появился новый параметрический инструмент, позволяющий регулировать положение осей дороги и их пересчитывать, в случае необходимости, в режиме реального времени.
![Новые](/uploads/blogs/2021-12/%D0%B2%D1%83%D1%86_61b0d796b6f1b.jpg?size=0x-)

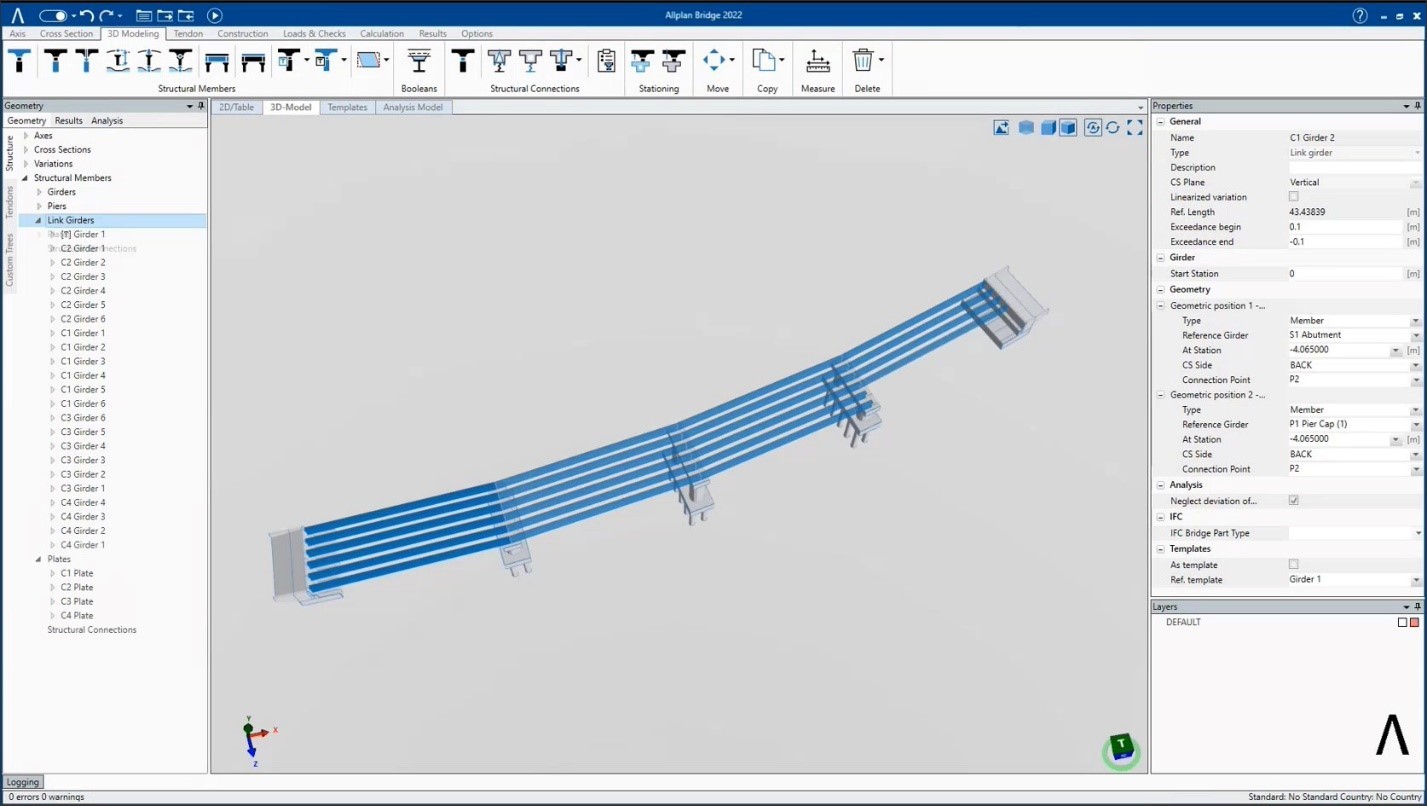

Кроме того, в версии 2022 года Allplan Bridge значительно доработан, что позволяет точно моделировать сборные балочные мосты, в которых для пролётов мостов используются линейные элементы, как показано на рисунке ниже. Геометрия этих линейных балок определяется геометрией основания и их положением вдоль оси. Параметрические 3D-шаблоны помогают определить повторяющиеся элементы, например, балки, и разместить их необходимое количество раз в проекте. Размещаются элементы путём выбора начальной и конечной точек на несущих конструкциях моста. Ещё одно улучшение рабочего процесса – использование булевых операций в 3D для быстрого создания зазора между настилом моста и балками.
![Мост](/uploads/blogs/2021-12/%D0%B0%D0%BF%D1%8B_61b0d7d764fd3.jpg?size=0x-)
Строительство

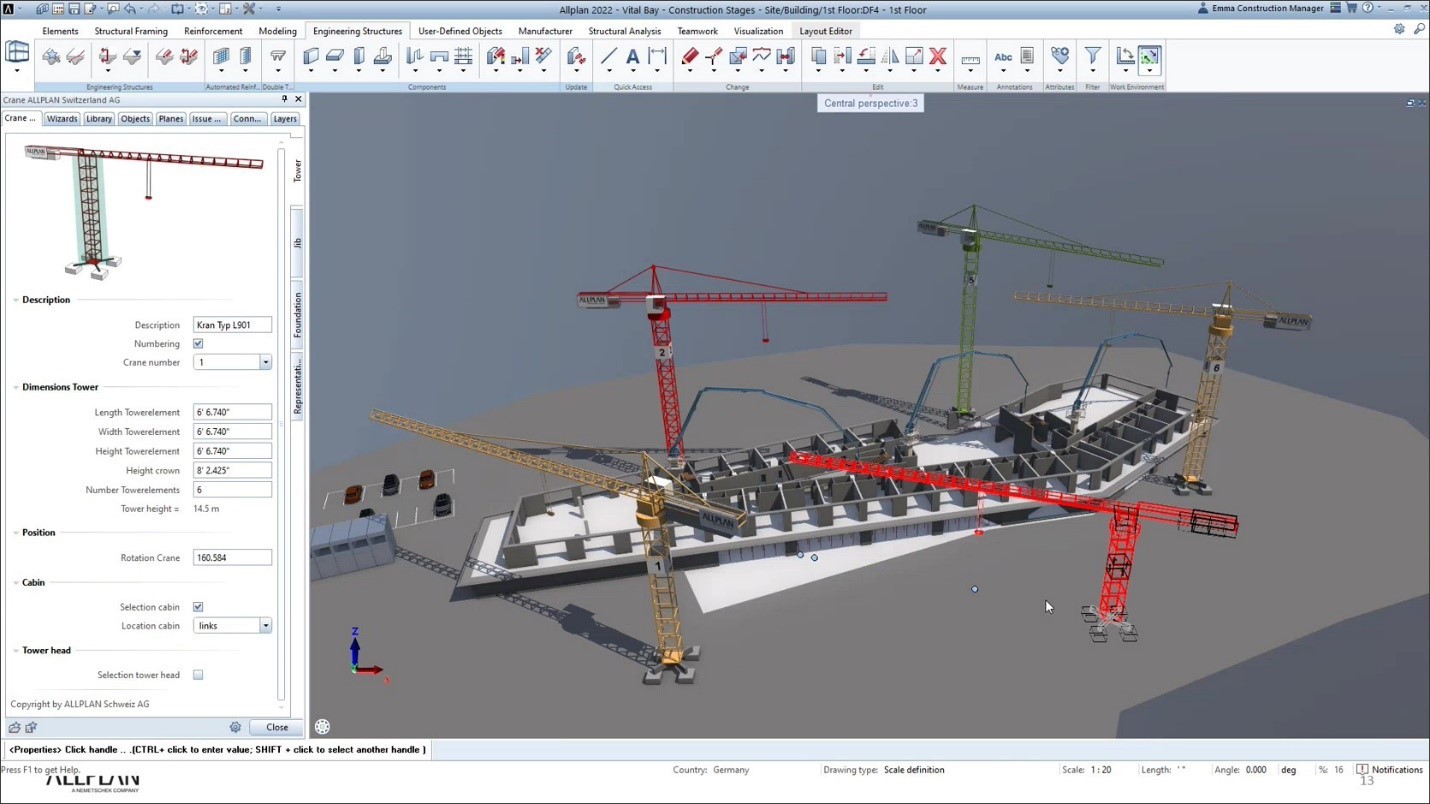

В связи с последними тенденциями Allplan всё больше старается учитывать процесс строительства на этапах проектирования и первоначальной подготовки строительства объектов, поэтому для оборудования стройплощадки предлагается библиотека таких объектов, как краны, насосы, опалубки и другие.
Кроме того, некоторые из этих элементов – интеллектуальные, например, краны, которые можно повернуть, укоротить/ удлинить их выступы, а также изменить положение грузового крюка, высоту башни и т.д.
![image-0](/uploads/blogs/2021-12/%D0%BA%D0%BE%D0%BD_61b0d82c5eabb.jpg?size=0x-)
