Виды конвекторов, описание, ссылки на модели, руководство по проектированию.

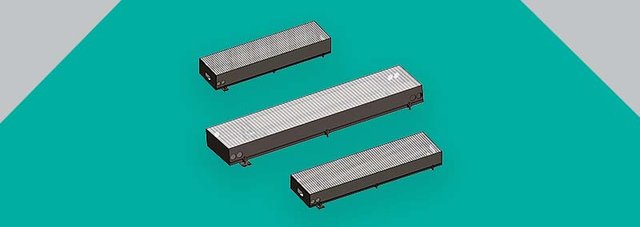

BIM-модели внутрипольных конвекторов от компании Mohlenhoff

Mohlenhoff — производитель внутрипольных конвекторов. Компания была основана в Германии. Производство пернесено в Россию в 2016 году.

Модельный ряд и примеры BIM-моделей

WSK, WSKP, ESK

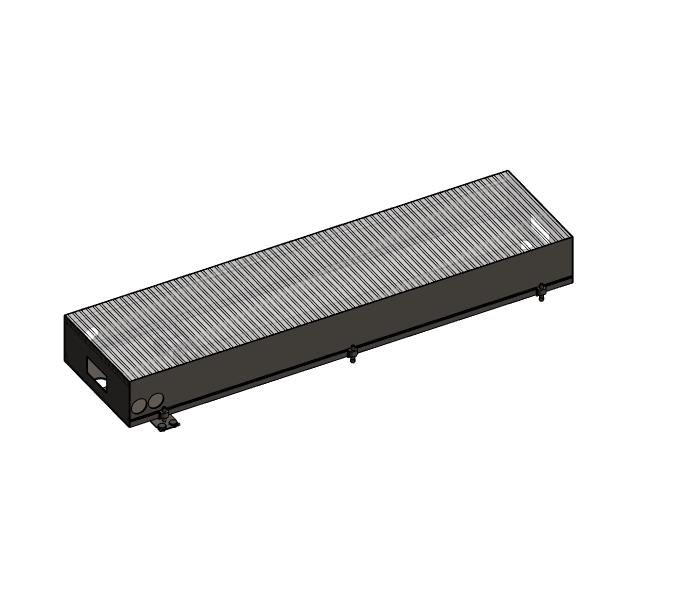

WSK — конвектор со стандартным теплообменником, подключается к трубам горячего теплоснабжения.

image-0
image-1

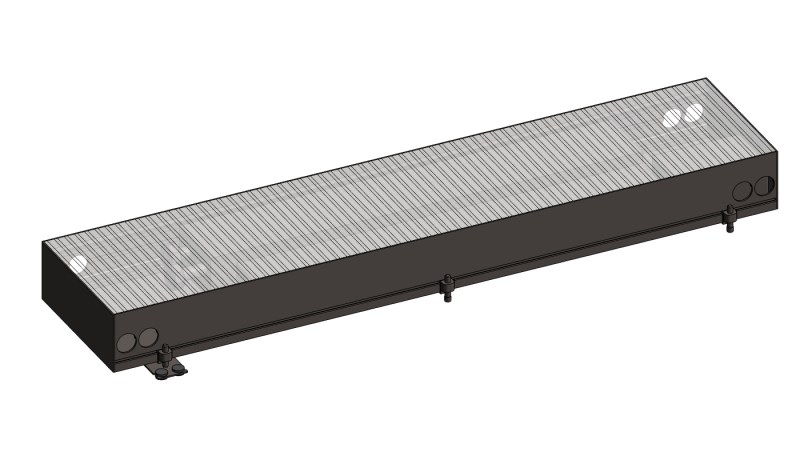

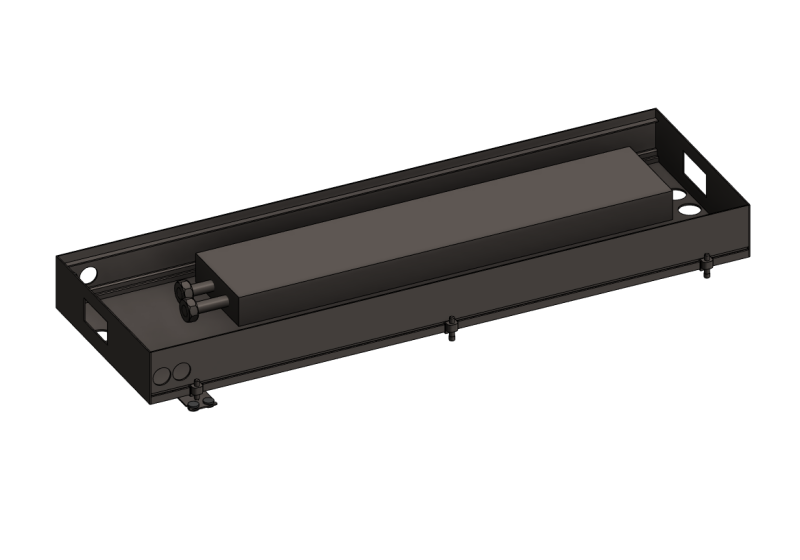

Внутрипольный конвектор с естественной конвекцией Mohlenhoff WSK 180x140

image-0
image-1

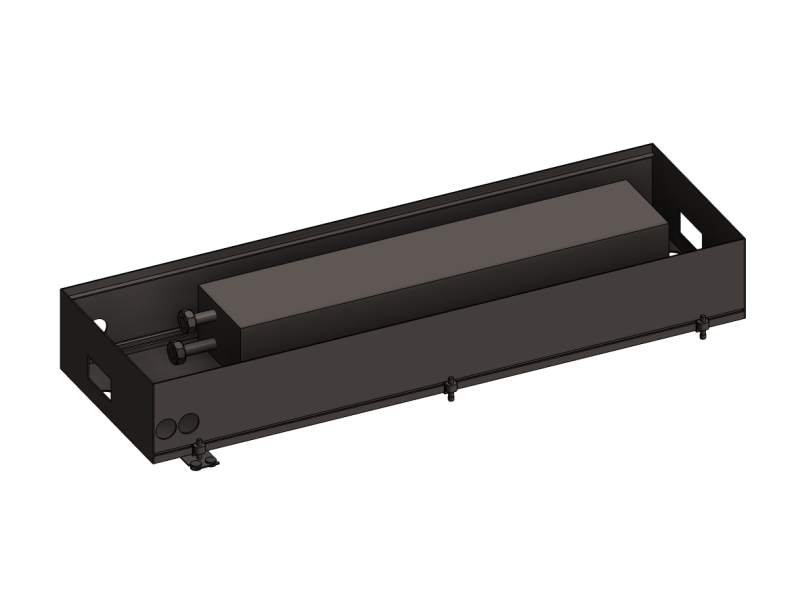

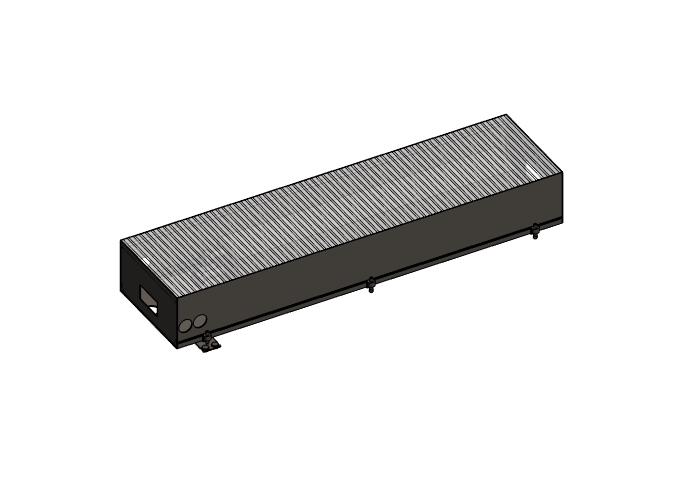

Внутрипольный конвектор с естественной конвекцией Mohlenhoff WSKP 180x140

ESK — электрический конвектор. Внутри теплообменника установлен нагревательный ТЭН. Можно установить в местах, где невозможно подвести водяной отопительный контур. Для монтажа нужна только ниша и розетка. ESK также устанавливают в квартире, если нет возможности согласовывать перепланировку.

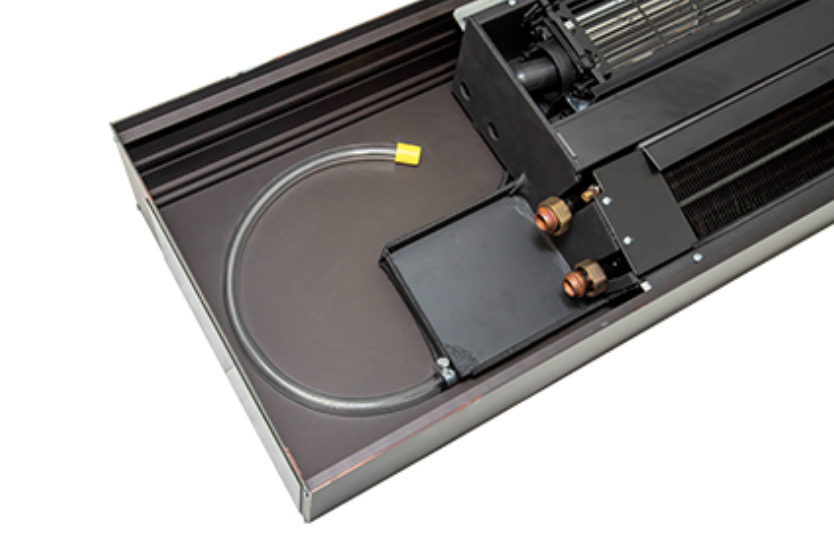

QSKM, QSKS, QSK, QSK HK — линейка приборов с принудительной конвекцией для увеличения теплоотдачи.

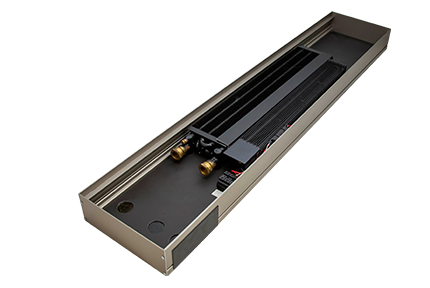

QSKM

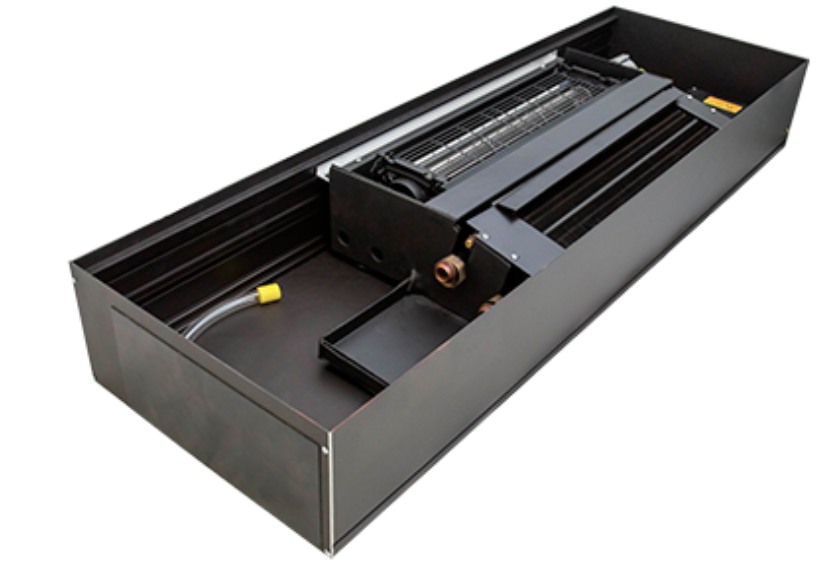

Внутри лотка глубиной всего 66 мм установлен компактный тангенциальный вентилятор, который прогоняет воздух через теплообменник. Благодаря этому мощность прибора возрастает в несколько раз и его можно использовать как полноценный источник отопления.

image-0
image-1

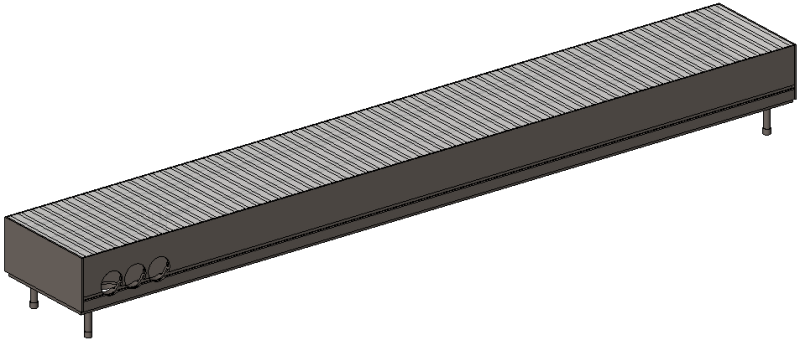

Системный конвектор внутрипольный Mohlenhoff QSKM 195-66-750…3000

QSKS

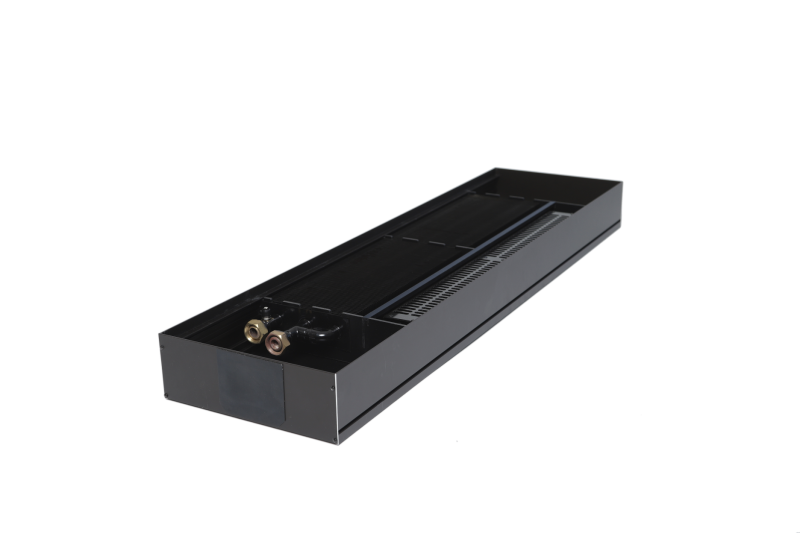

Отопительный прибор с глубиной лотка 90 мм оснащен теплообменником и вентилятором с максимальной зоной покрытия длины теплообменника, благодаря этому достигаются высокие показатели тепловой мощности прибора.

image-0
image-1

Внутрипольный конвектор с тангенциальным вентилятором Mohlenhoff QSKS 220-90-650…3000

QSK

Отопительный прибор с глубиной лотка 110 мм оснащен теплообменником и укомплектован вентилятором по всей длине теплообменника, для снятия максимальной мощности данного прибора добавлены воздушные направляющие из алюминия.

image-0
image-1

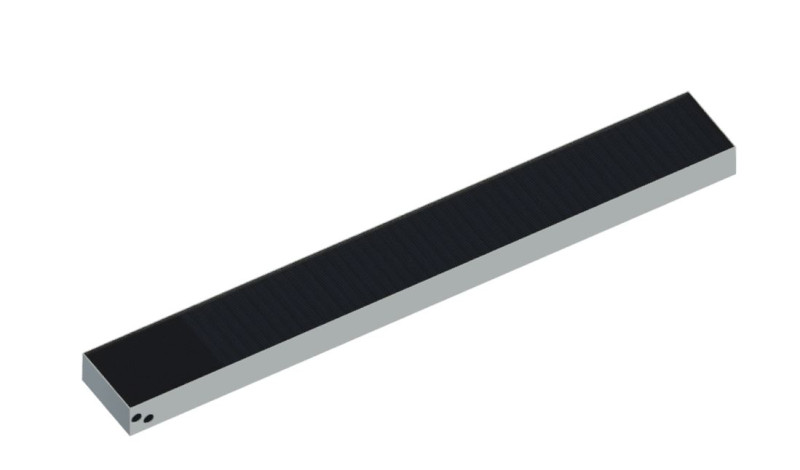

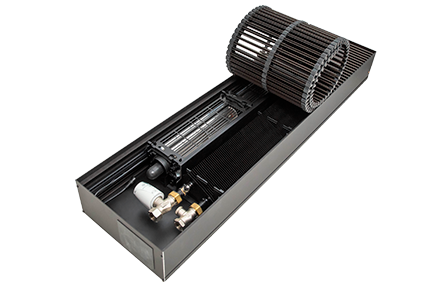

Внутрипольный конвектор Mohlenhoff QSK

QSK HK

Модели с теплообменником и вентилятором для работы в системе обогрева и охлаждения. Есть двухтрубное 2L и четырехтрубное 4L исполнение. К модели 4L можно подключить контур отопления и холодоснабжение одновременно.

image-0
image-1

Внутрипольный конвектор Mohlenhoff QSK

WLK и WLKP

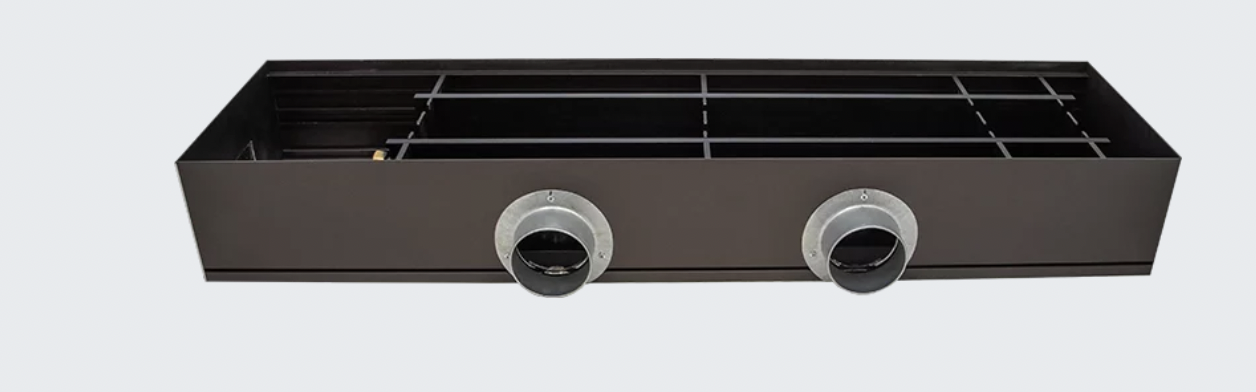

В моделях WLK и WLKP на боковой стенке лотка сделаны патрубки для подключения приточной вентиляции. Такие приборы подходят для офисных зданий и торговых центров, где нет естественной вентиляции воздуха.

image-0

Свежий воздух с улицы поступает сначала в конвектор, где нагревается до нужной температуры и только после этого выходит в помещение. Скорость потока свежего воздуха регулируется вентиляцией независимо от конвектора. Также WLK и WLKP создает тепловую завесу перед окном.

Декоративная решётка

Решетка закрывает внутренние элементы конвектора.Не препятствует циркуляции воздушного потока, защищает теплообменник с вентилятором и блоком управления.

image-0

Декоративная  решетка безопасна для детей, животных и впишется в интерьер помещения.

image-0
image-1

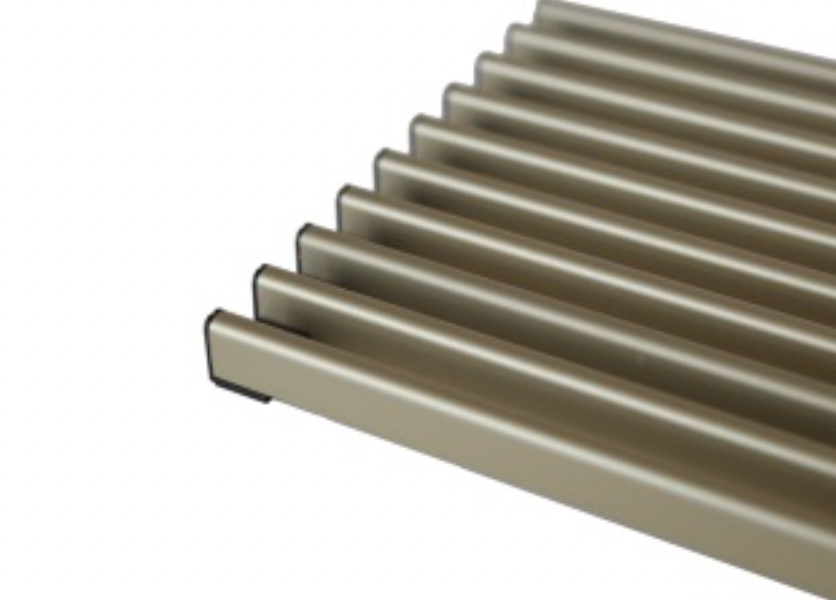

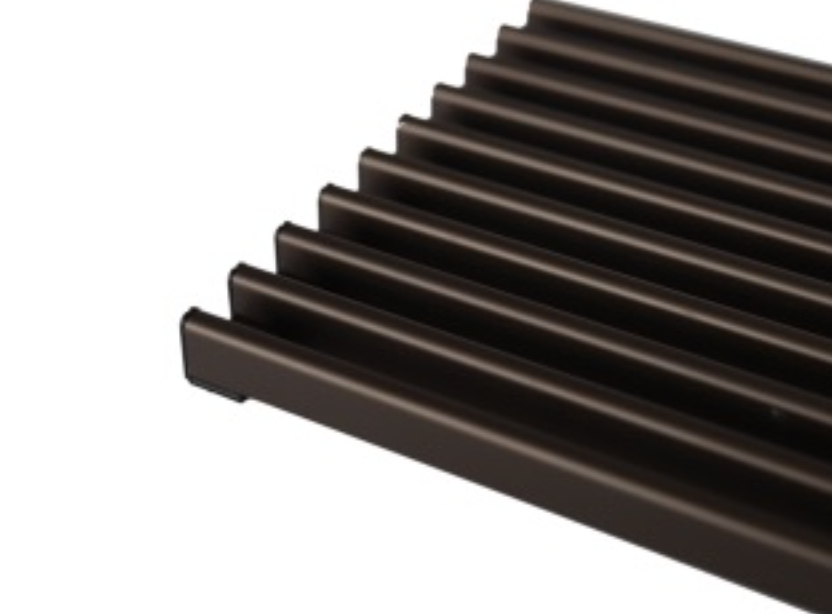

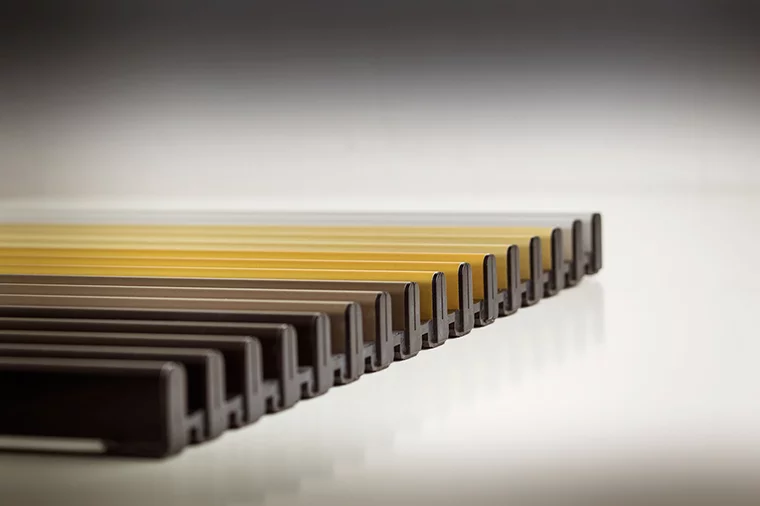

Mohlenhoff производят стандартные решетки: натуральный алюминий, латунь, бронза и черный. Поверхность приобретает оттенок с помощью анодирования алюминия.

Это интересно

По такой же технологии красят корпуса iPhone и MacBook.

image-0
image-1

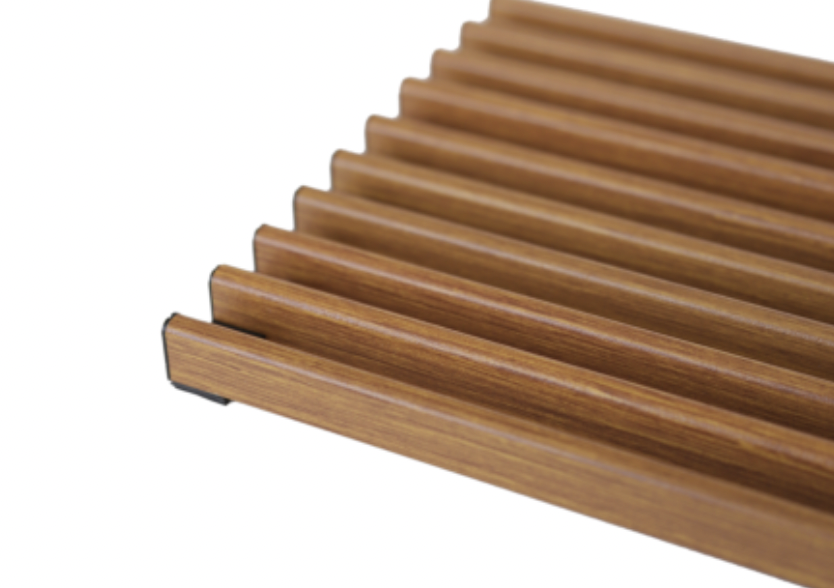

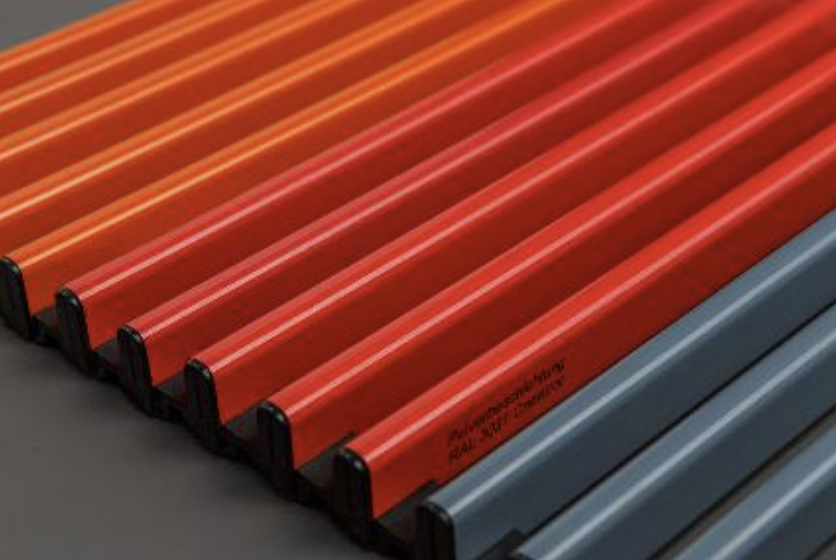

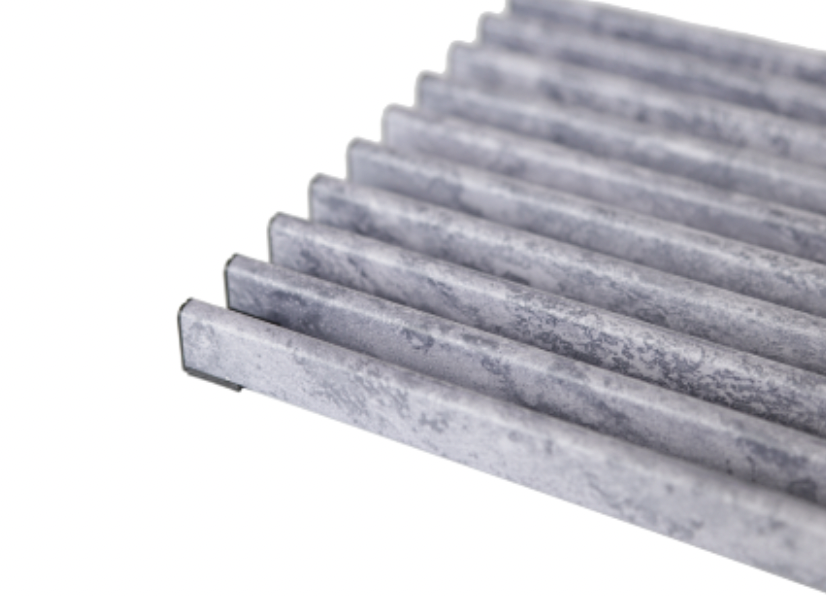

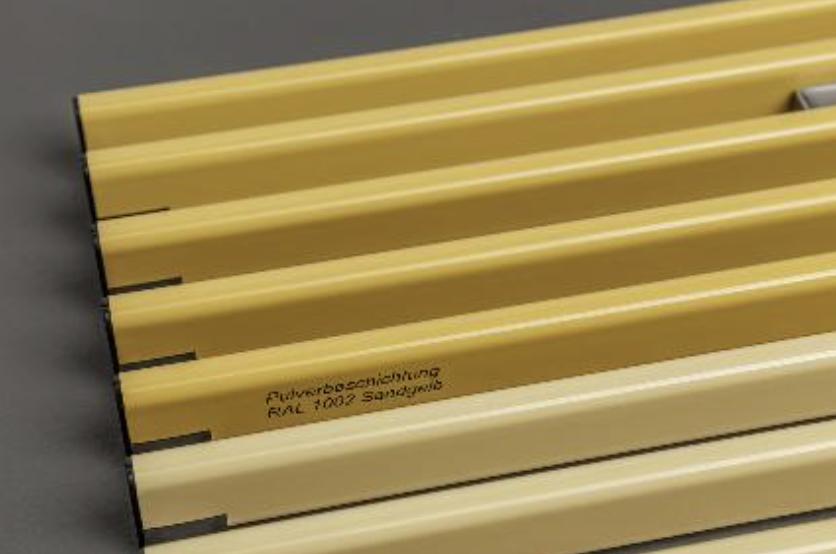

Можно заказать решетки, окрашенные в любой RAL-цвет. Также можно заказать DECOR-решетки, имитирующие древесину или мрамор — такое исполнение сделает конвектор практически незаметным.

image-0
image-1

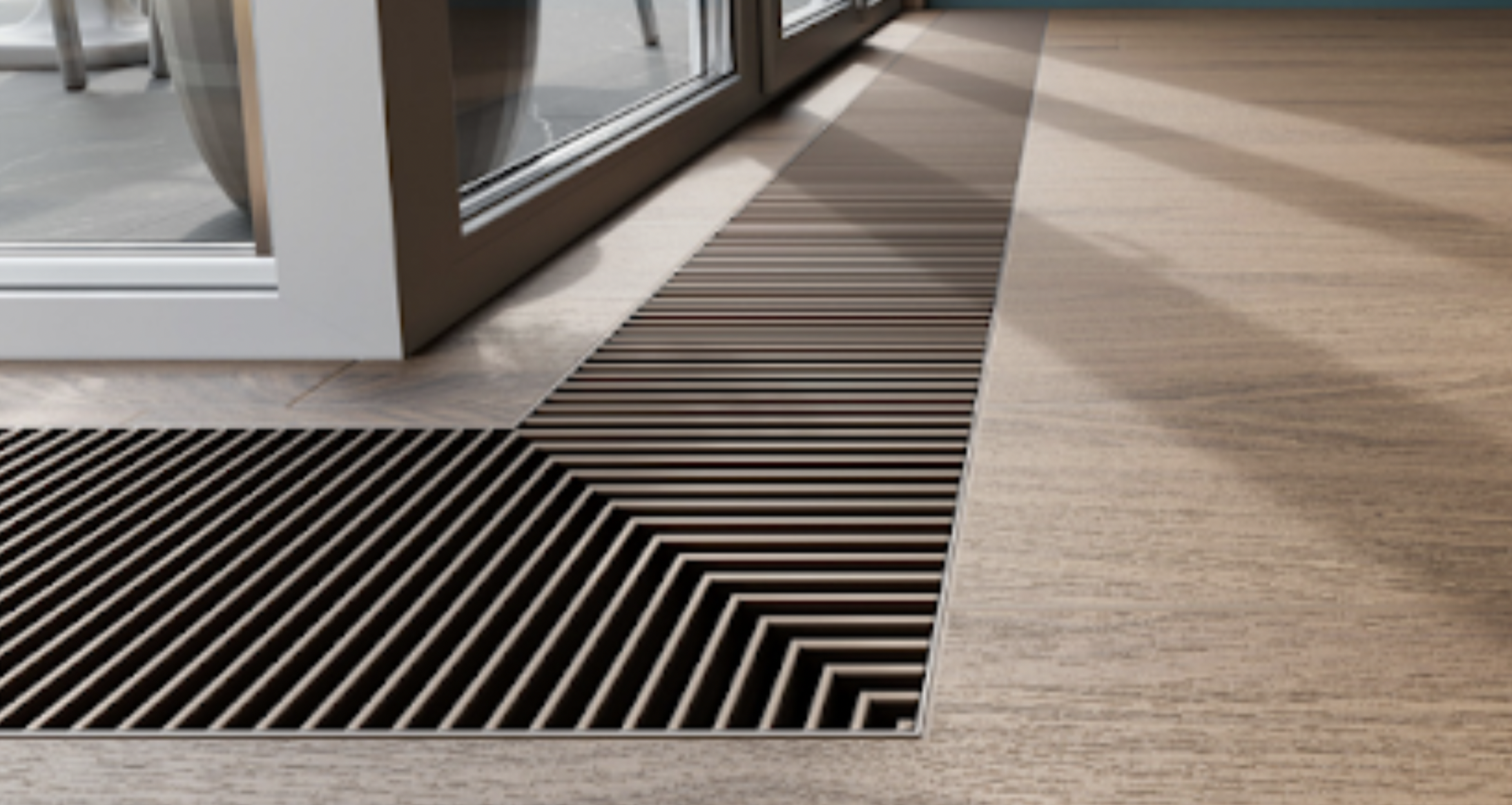

Угловые и радиусные конвекторы

Угловые и радиусные конвекторы рассчитывают и производят индивидуально под каждый заказ. Благодаря ручной сборке достигается высокая точность подгона каждого изделия под необходимые архитектурные параметры.

image-0

Подробнее про индивидуальные исполнения  можно прочитать на сайте Mohlenhoff.

Объекты, на которых использовали конвекторы от Mohlenhoff.

BIM-модели от Mohlenhoff

Полезные инструменты от Mohlenhoff для проектирования

Руководство по проектированию

Программа подбора конвектора

Калькулятор для вычисления конвекторов встраиваемый в пол.
