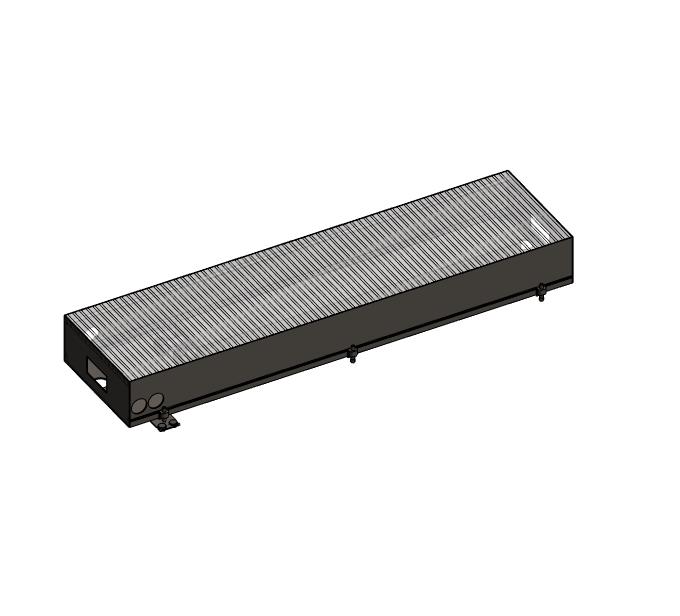

Внутрипольный конвектор с естественной конвекцией Mohlenhoff WSK 180x140

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

Обзор
Внутрипольный конвектор с естественной конвекцией Möhlenhoff WSK подходит для любых помещений с панорамными окнами. Главные проблемы помещений с панорамными окнами — конденсат и стекающий с поверхности стекла холодный воздух. WSK их решает — холодный воздух опускается вниз и, проходя через конвектор, нагревается. Перед окном образуется тепловая завеса, которая не дает холоду пробраться вглубь комнаты и защищает от образования конденсата и сквозняков.

Технические характеристики:
Ширина: 180 мм; 260 мм; 320 мм; 410 мм
Высота: 90 мм; 110 мм; 140 мм; 190 мм
Длина: от 1000 мм до 5000 мм (возможно изготовление индивидуальной длины)
Патрубок подачи горячей воды: Евроконус 3/4’’
Рабочее давление: 1,6 МПа (16 бар)

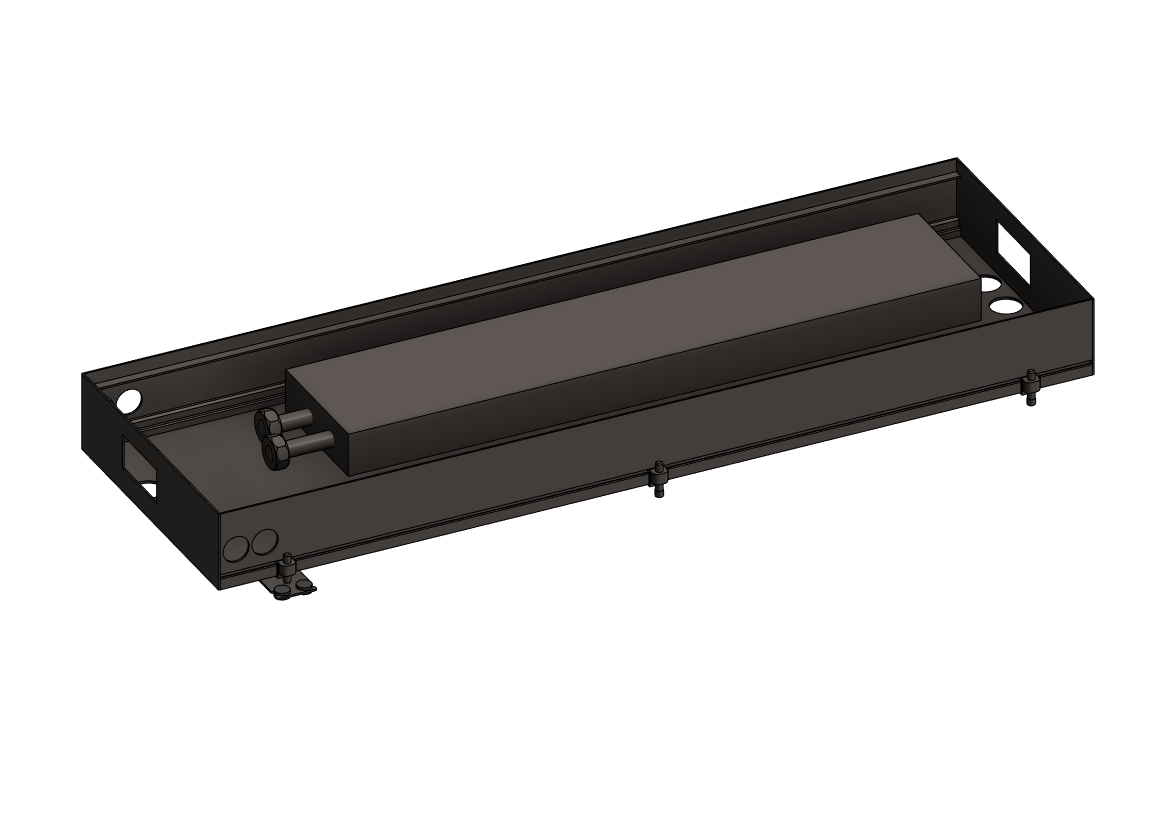

Конструкция:
•Короб из прочного алюминиевого анодированного профиля толщиной 2 мм выдерживает большие нагрузки
•Теплообменник, окрашенный в черный цвет, состоит из медной трубки и волнистых алюминиевых ламелей.
•Декоративная рулонная или линейная решетка из скругленных алюминиевых профилей и прорезиненных соединителей с антискользящими упорами (поставляется отдельно)

Подбор конвектора по тепловой мощности:
https://mohlenhoff.pro/calculator/
Расчет конвекторов:
https://mohlenhoff.pro/program/
Техническая документация:
https://mohlenhoff.pro/production/konvektory/vnutripolnyy-konvektor-wsk/#product-documentation
Варианты расцветок решетки:
https://mohlenhoff.pro/production/dekorativnye-reshetki/
