Для работы с BIM-моделями в Revit, их необходимо загрузить в проект. Этой возможности посвящен отдельный видеоролик компании «Юкон Инжиниринг».
Добавление BIM-моделей вентилируемого фасада U-kon в проект в Revit

Компания «Юкон Инжиниринг» - разработчик, изготовитель и поставщик алюминиевой фасадной системы U-kon, разработала BIM-модели своей продукции. Для проектировщиков, начинающих знакомство с Revit, «Юкон Инжиниринг» создала серию видеороликов, наглядно демонстрирующих различные возможности работы с моделями в САПР. В первом видеоролике продемонстрированы первые шаги при работе c моделями в Revit – скачивание модели с сайта bimlib.ru. Для работы с моделями, их необходимо загрузить в проект. Этой возможности посвящен следующий видеоролик:

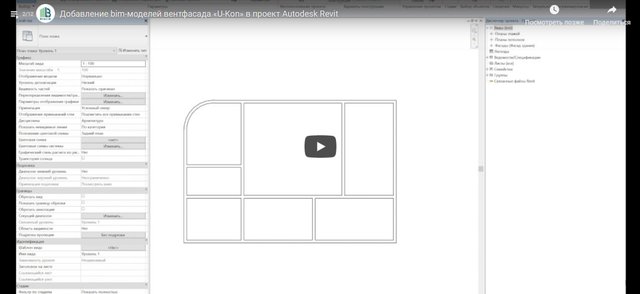

Сначала необходимо найти на компьютере скаченный с bimlib.ru файл и выбрать его двойным кликом. После оптимизации под Revit, файл загрузится в проект и его можно будет разместить. Перейдя на вкладку «Конструкция», выберем «Cтена» и в диспетчере свойств выберем необходимую навесную систему компании U-kon. Теперь, наведя в любом месте проекта и последовательно задав необходимое расстояние, можно построить стену с использованием навесной системы U-kon. После размещения будет доступна возможность сменить выбранную систему на другую и продолжить построение или изменить уже размещенное. Для этого следует выделить построенную стену и в диспетчере свойств заменить семейство навесных систем желаемым. После применения изменений их можно увидеть их в проекте.

Помимо встроенных в Autodesk Revit инструментов по загрузке, можно скачать плагин BIMLIB и сразу загружать BIM- модели U-kon в проект Revit.  Эту возможность описывает следующий видеоролик:

Перейдя на сайт bimlib.ru, следует скачать плагин. После установки в проекте Revit, нужно перейти на вкладку bimlib и выбрать Модель. Откроется привычный интерфейс сайта bimlib.ru. Далее нужно зайти в раздел “Производители”, перейти на страницу U-kon, выбрать нужную модель и в открывшемся окне нажать «Cкачать 3D модель». После скачивания и обновления под Revit, модель автоматически откроется в проекте, и можно будет сразу добавить ее на нужный участок плана, задав нужное расположение. Для завершения команды нужно нажать Esc.

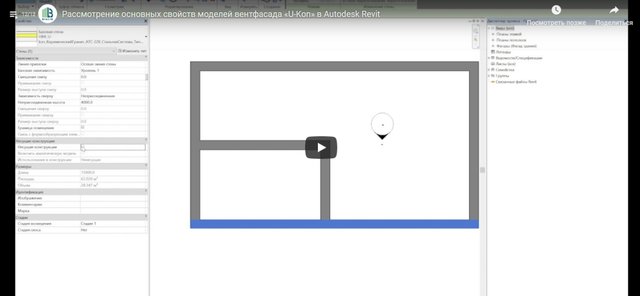

В следующих видеороликах рассматриваются основные свойства моделей вентилируемых фасадов U-kon, рассмотрение и редактирование параметров типа моделей U-kon в Autodesk Revit.

Все обучающие видеоролики U-kon по работе в Revit представлены на youtube.
