Инженер завода «РОТАДО» — Александр Здорнов дает рекомендации по подбору ротационных дефлекторов для вентиляции многоквартирных домов и иных помещений, чтобы не возникало сложностей с воздухообменом.
Как выбрать ротационные дефлекторы для МКД? Рекомендации инженера

При выборе вентиляционного оборудования, как и любого другого, нужно ориентироваться не только на заявленные характеристики, но и на качество сборки и конструктивных элементов. Ротационные дефлектора завоевавшие свою нишу на рынке вентиляции для многоквартирных жилых домов, отличаются по качеству от производителя к производителю.

Как отличить качественную сборку ротационного дефлектора от некачественной?

1. Тип втулки и изоляция подшипника

Эталонные ротационные турбодефлекторы всегда имеют максимальную защиту от влаги, как система Aqua Lock, предохраняющую подшипник от попадания воды с помощью закрытой втулки и влагозащитной манжеты.

2. Количество подшипников в дефлекторах большого диаметра

Зачастую, чтобы добиться правильного воздухообмена для помещений (особенно многоквартирных домов и производственных зданий) используются дефлекторы сечением от 600 мм. При таком размере устройства нельзя использовать менее 2-х подшипников или возникает 100%-я угроза люфта и нарушения соостности, что негативным образом сказывается на характеристиках устройства и снижает производительность на 20-50%.

image-0

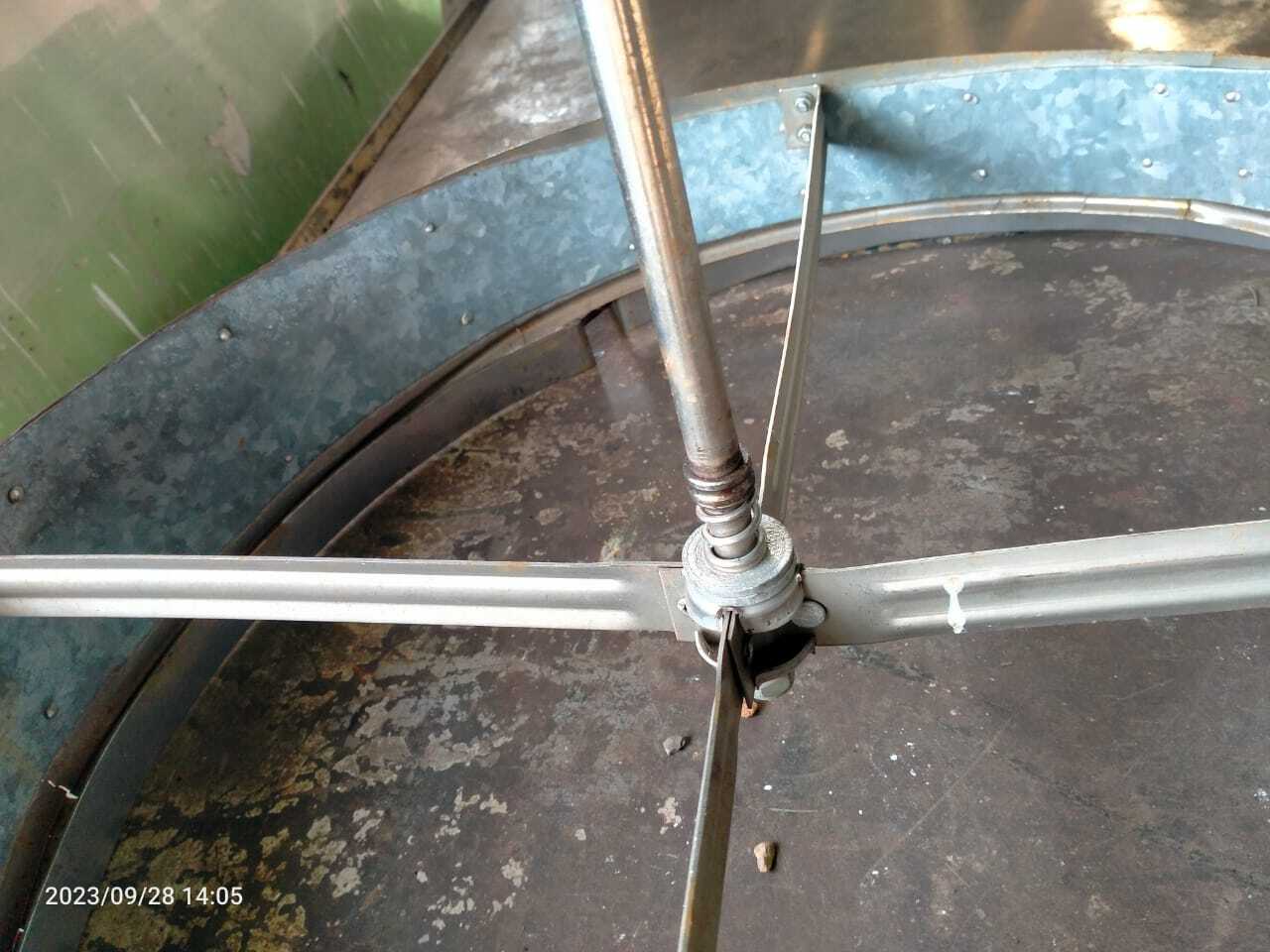

На здании водоканала использовали китайские ротационные дефлекторы с одним подшипником. Но для такого диаметра одного подшипника недостаточно, поэтому турбодефлектор был недостаточно устойчивым.

image-0
image-0

Заменили на ротационные дефлекторы с тремя подшипниками, усиленным основанием.

3. Материал втулки

Путем изучения и тестирования разных материалов мы выявили, что лучшим материалом для втулки в дефлекторах до 1000 диметра является авиационный дюралюминий, так как он лёгкий и неподвержен коррозии. Так же мы проводим испытания капролона для втулки.

Для обеспечения качественного и стабильного воздухообмена без задуваний, обратной тяги и воздушных пробок в помещениях, важно не только закладывать качественно оборудование, но и правильно рассчитывать количество и производительность устройств.

Для расчета нужно иметь под рукой график производительности:

image-0

Подбор ротационных дефлекторов достаточно простой: необходимо знать среднюю скорость ветра в регионе и параметры воздухообмена для здания (требуемую производительность вентиляции).

Для подбора нужно выбрать типоразмер дефлектора, и соотнести его со скоростью ветра на графике. Для многоквартирных домов используются ротационные дефлекторы от 350 диаметра. Конечный типоразмер устройства зависит от размера шахты.

Соотнеся размер дефлектора и скорость ветра на графике производительности получим производительность одного устройства.

Для того, чтобы рассчитать сколько дефлекторов потребуется на шахту, нужно разделить производительность шахты в м³/ч на производительность одного дефлектора.

В среднем, на одну шахту, ведущую с кухни, в многоквартирном доме устанавливается 4-6 дефлекторов.

Такие расчёты вы можете произвести сами, но проще доверить их специалистам, так как существует и ряд нюансов, например перетягивание тяги.

Ротационный дефлектор — достаточно простое устройство для естественной вентиляции помещений, который широко используется как в России, так и на западе и помогает избавиться от типичных проблем с тягой:

- слабая тяга на верхних этажах зданий;

- обратная тяга и задувание;

- воздушные пробки.

Однако, работая с ротационным дефлектором, как и с любым другим устройством, важно учитывать качество его исполнения и соответствие эталонам производства.

Связаться с автором статьи, инженером завода «РОТДАТО» Александром Здорновым можно на сайте компании по ссылке
