Знакомая многим проблема слабой тяги на верхних этажах зданий особенно актуальна при схеме вентиляции с каналами-спутниками. О причинах и решении проблемы рассказал инженер вентиляционного завода «РОТАДО» Александр Здорнов.
Проблема слабой тяги на верхних этажах МКД

Причины слабой тяги в квартире

Как правило, для многоквартирных жилых домов проблема слабой тяги кроется, в том, что давления, создаваемого в общем канале, за счет высоты трубы хватает для организации хорошей тяги на нижних этажах, но не хватает, чтобы обеспечить такую же тягу на последних двух или трех этажах многоквартирного дома.

Если зимой это компенсируется за счет разницы температур, то летом, с тягой на последних этажах можно попрощаться до конца сезона.Так какое же давление нужно для того, чтобы «запустить» тягу летом? Обратимся к формуле расчета гравитационной системы вентиляции:

P=(ρ2-ρ1)*g*H, где:

ρ2 — плотность холодного воздуха;

ρ1 — плотность теплого воздуха;

g — гравитационная постоянная;

H — разность высотных отметок.

Эта формула поможет рассчитать какое давление нам необходимо, чтобы компенсировать недостаточную тягу на крайних этажах дома в воздуховоде в летнее время Возьмем последние два этажа, предположим, что их суммарная высота 6 метров. Показатель (ρ2-ρ1) — получим из разности плотности воздуха при t°=0° C (1,27 кг/м³) и 20° С (1,22 кг/м³).

Подставляем значения:

P=9.81*6*0,05=2,94 Па.

Именно такого давления в воздуховодах не хватает в летнее время, чтобы тяга была стабильна.

Что делать, чтобы компенсировать недостающее давление?

Для того, чтобы получить эти цифры вовсе не обязательно устанавливать дорогостоящие крышные вентиляторы или статодинамические дефлекторы.

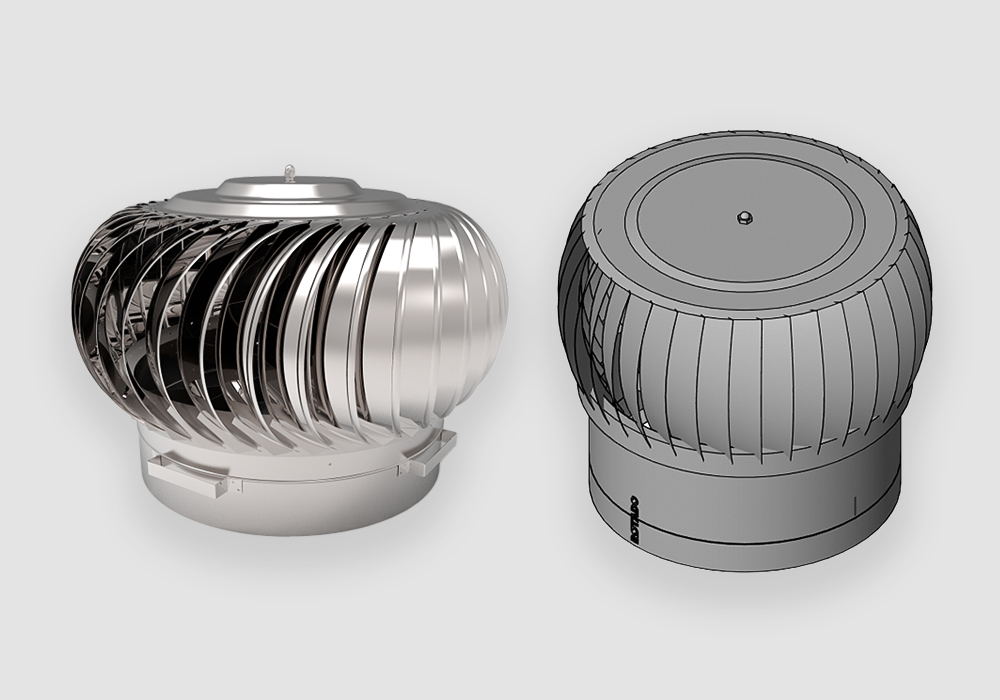

2,94 Па — давление, создаваемое одним ротационным дефлектором от 315 диаметра.

image-0

Технические характеристики ротационного дефлектора по ссылке на сайте завода.

BIM-модель ротационного дефлектора ROTADO.

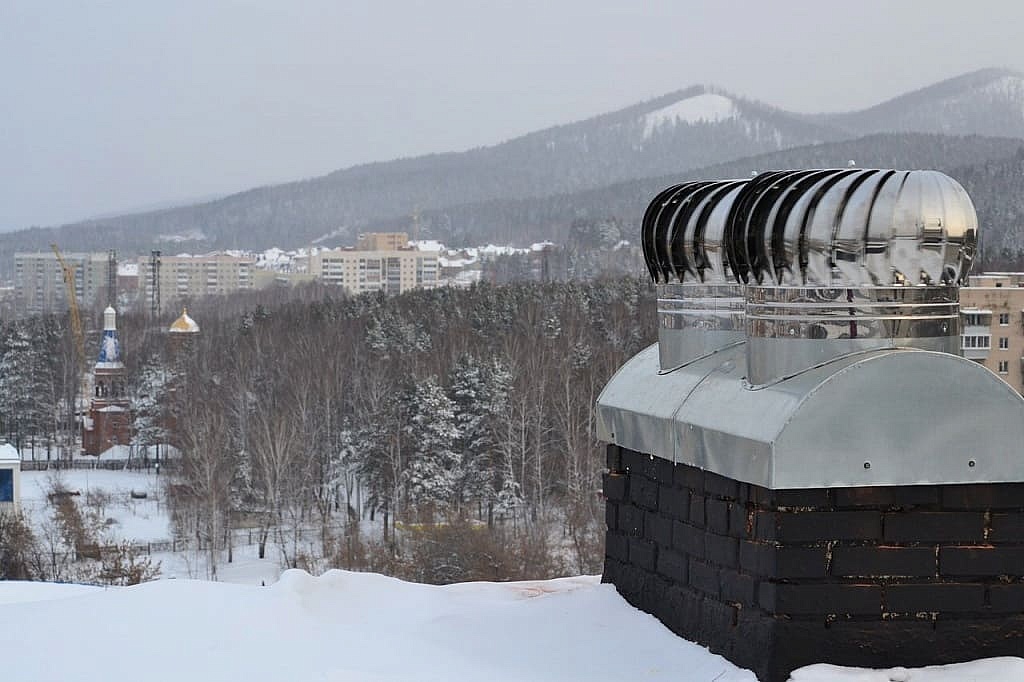

Устройство не требует ни подключения к электрической сети, ни сложного обслуживания.

image-0
image-0

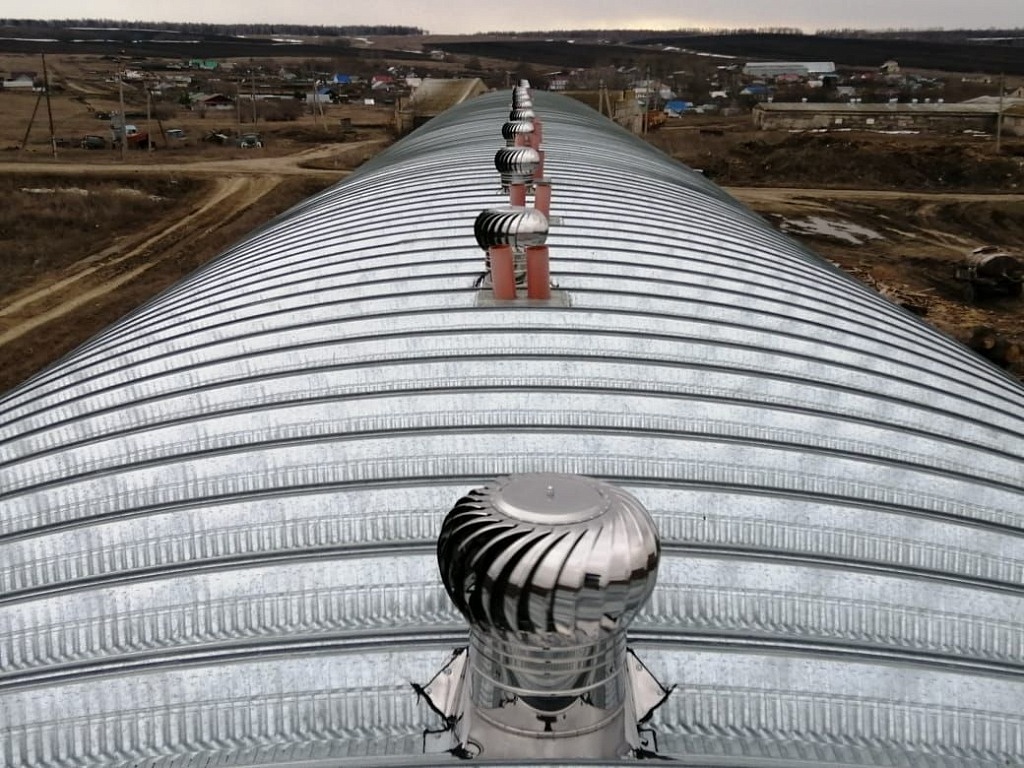

Более того, ветер, который часто может стать причиной задувания, в случае с ротационным дефлектором работает только на улучшение тяги, так как раскручивает устройство.

Завод ROTADO — российский производитель вентиляционного оборудования для многоквартирных и частных жилых домов, для производственных и сельскохозяйственных помещений. Завод ROTADO и его бренд «Турбодефлектор» являются пионерами в производстве ротационных вентиляционных устройств в России.

Производитель участвует в партнерской программе. Подробности здесь
Посмотреть BIM-модели ROTADO можно по ссылке.

Связаться с автором статьи, инженером завода «Ротадо» Александром Здорновым можно на сайте компании по ссылке
