Как выбрать ротационные дефлекторы для МКД? Рекомендации инженера
При выборе вентиляционного оборудования, как и любого другого, нужно ориентироваться не только на заявленные характеристики, но и на качество сборки и конструктивных элементов. Ротационные дефлектора завоевавшие свою нишу на рынке вентиляции для многоквартирных жилых домов, отличаются по качеству от производителя к производителю.
Как отличить качественную сборку ротационного дефлектора от некачественной?
1. Тип втулки и изоляция подшипника
Эталонные ротационные турбодефлекторы всегда имеют максимальную защиту от влаги, как система Aqua Lock, предохраняющую подшипник от попадания воды с помощью закрытой втулки и влагозащитной манжеты.
2. Количество подшипников в дефлекторах большого диаметра
Зачастую, чтобы добиться правильного воздухообмена для помещений (особенно многоквартирных домов и производственных зданий) используются дефлекторы сечением от 600 мм. При таком размере устройства нельзя использовать менее 2-х подшипников или возникает 100%-я угроза люфта и нарушения соостности, что негативным образом сказывается на характеристиках устройства и снижает производительность на 20-50%.

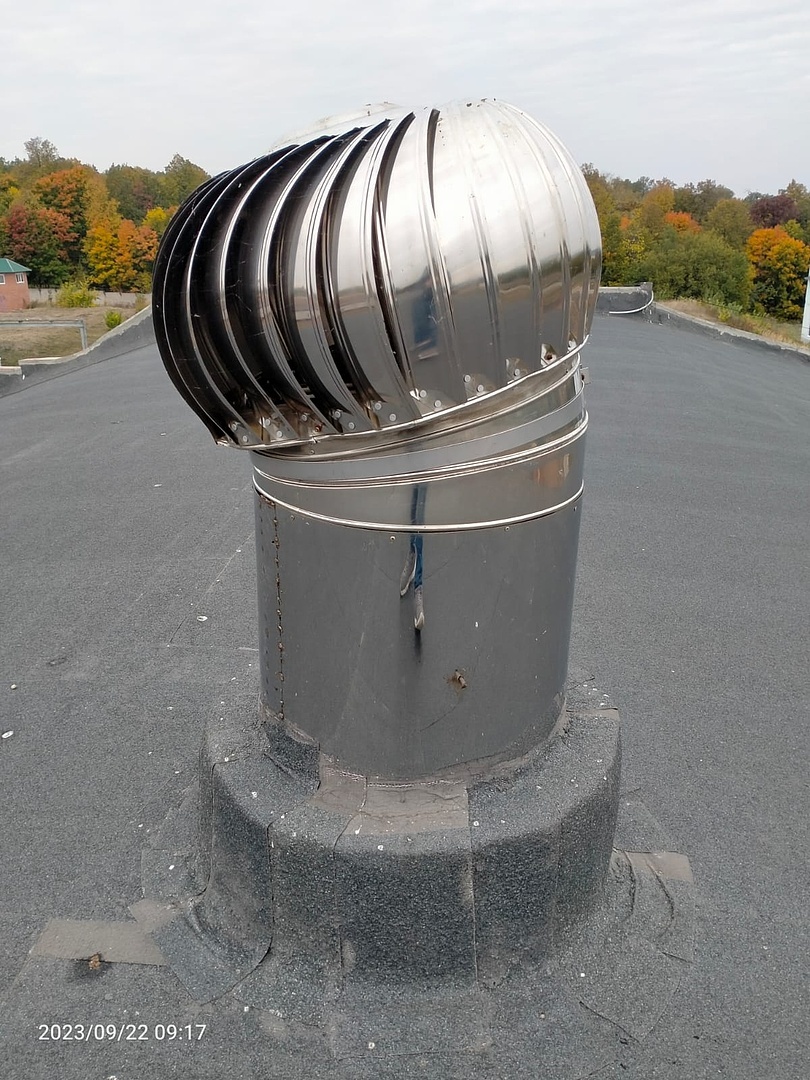

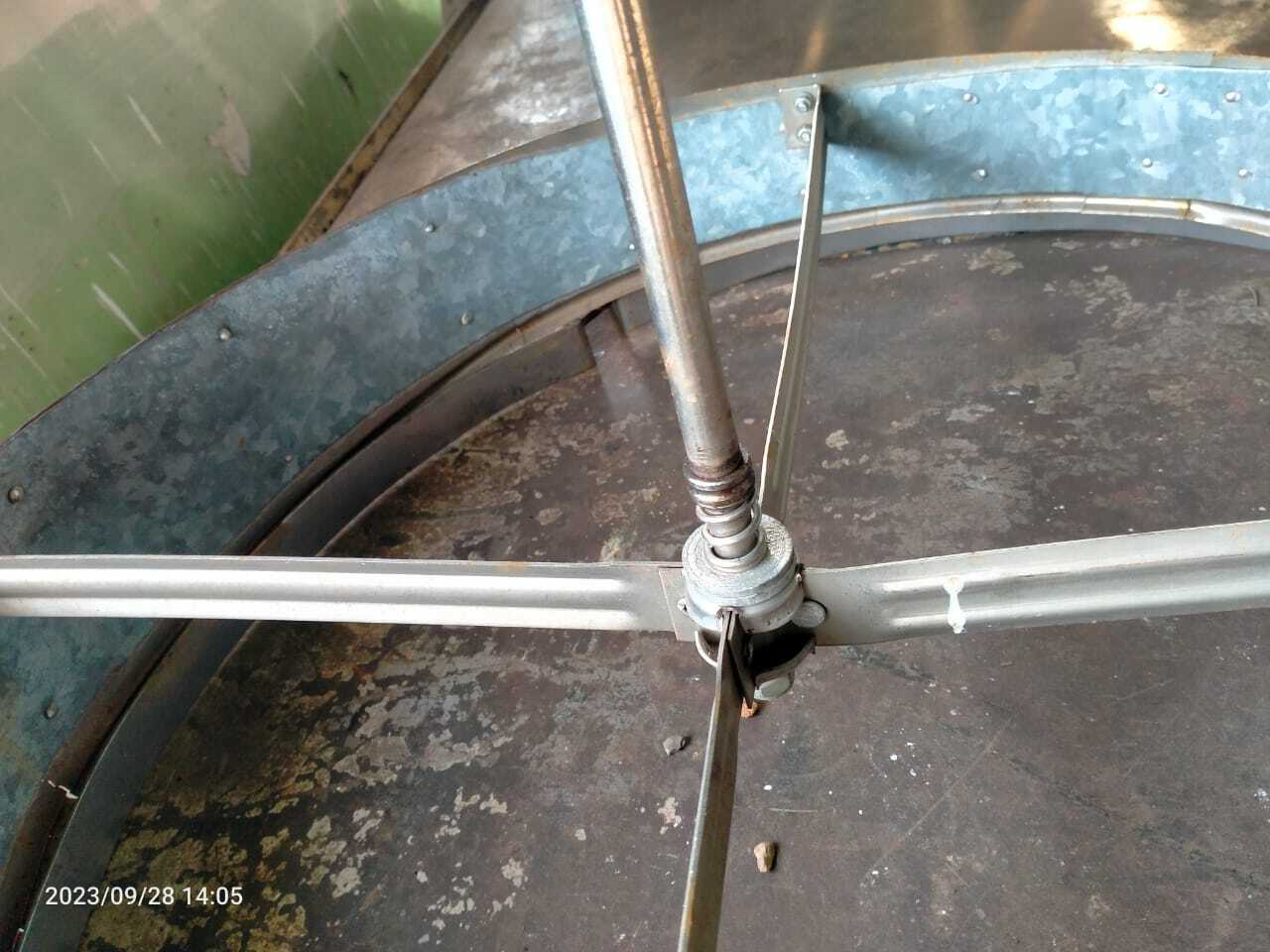

На здании водоканала использовали китайские ротационные дефлекторы с одним подшипником. Но для такого диаметра одного подшипника недостаточно, поэтому турбодефлектор был недостаточно устойчивым.

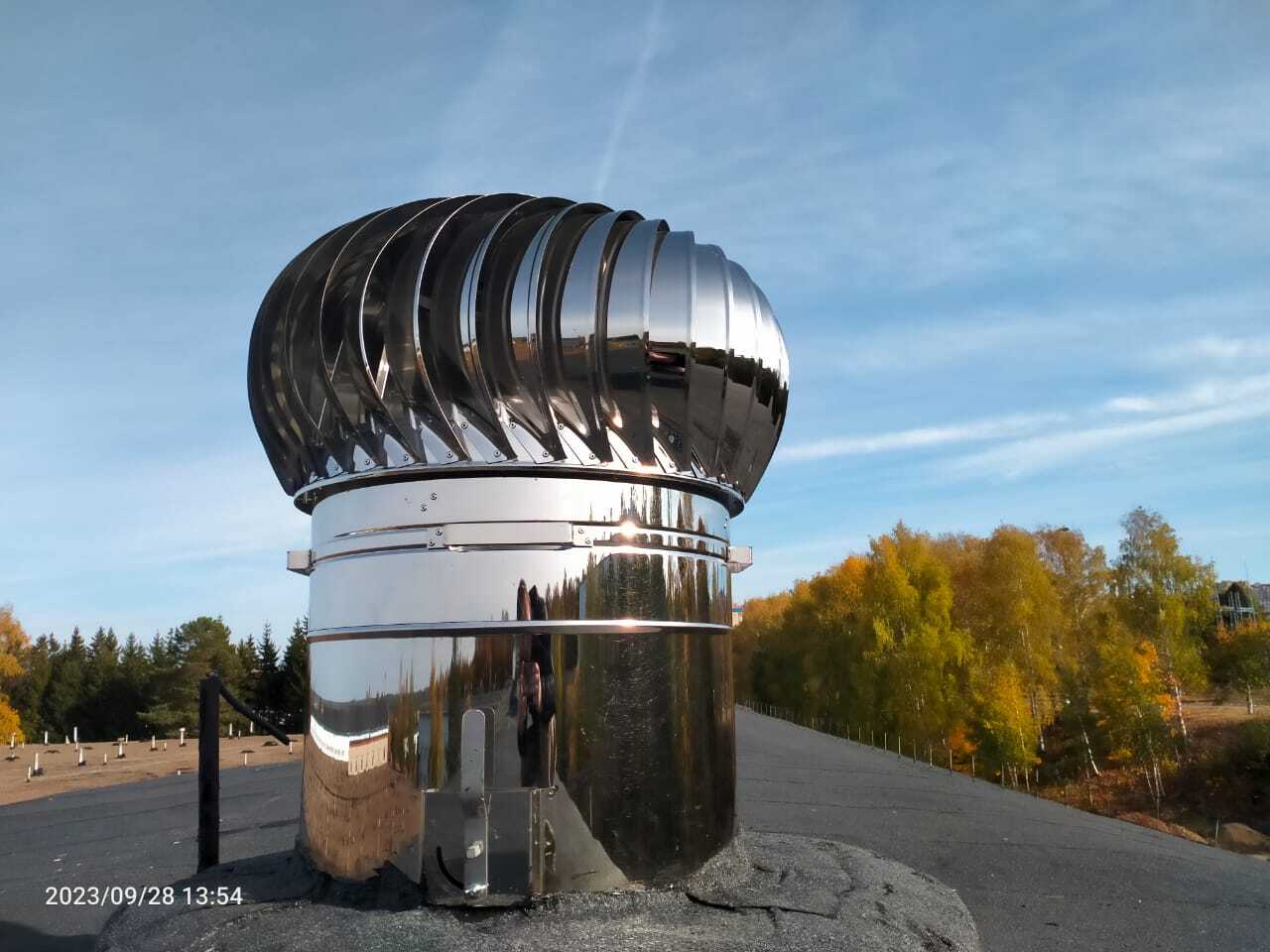

Заменили на ротационные дефлекторы с тремя подшипниками, усиленным основанием.
3. Материал втулки
Путем изучения и тестирования разных материалов мы выявили, что лучшим материалом для втулки в дефлекторах до 1000 диметра является авиационный дюралюминий, так как он лёгкий и неподвержен коррозии. Так же мы проводим испытания капролона для втулки.
Для обеспечения качественного и стабильного воздухообмена без задуваний, обратной тяги и воздушных пробок в помещениях, важно не только закладывать качественно оборудование, но и правильно рассчитывать количество и производительность устройств.

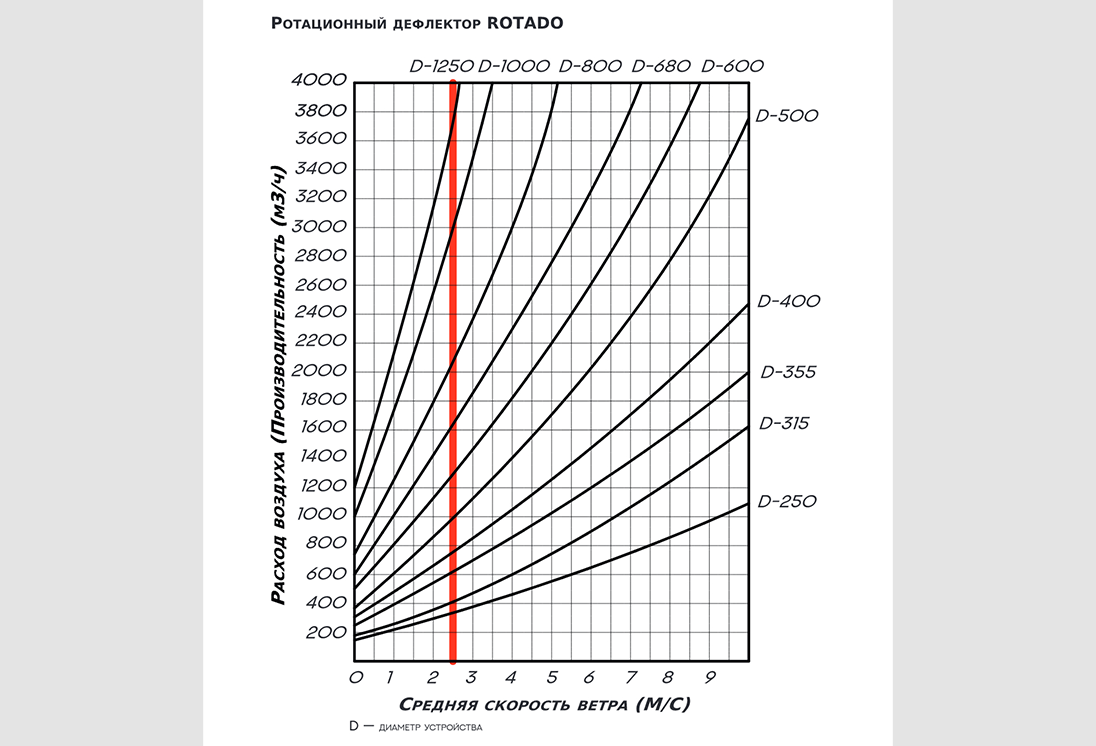

Для расчета нужно иметь под рукой график производительности:
Подбор ротационных дефлекторов достаточно простой: необходимо знать среднюю скорость ветра в регионе и параметры воздухообмена для здания (требуемую производительность вентиляции).
Для подбора нужно выбрать типоразмер дефлектора, и соотнести его со скоростью ветра на графике. Для многоквартирных домов используются ротационные дефлекторы от 350 диаметра. Конечный типоразмер устройства зависит от размера шахты.
Соотнеся размер дефлектора и скорость ветра на графике производительности получим производительность одного устройства.
Для того, чтобы рассчитать сколько дефлекторов потребуется на шахту, нужно разделить производительность шахты в м³/ч на производительность одного дефлектора.
В среднем, на одну шахту, ведущую с кухни, в многоквартирном доме устанавливается 4-6 дефлекторов.
Такие расчёты вы можете произвести сами, но проще доверить их специалистам, так как существует и ряд нюансов, например перетягивание тяги.
Ротационный дефлектор — достаточно простое устройство для естественной вентиляции помещений, который широко используется как в России, так и на западе и помогает избавиться от типичных проблем с тягой:
- слабая тяга на верхних этажах зданий;
- обратная тяга и задувание;
- воздушные пробки.
Однако, работая с ротационным дефлектором, как и с любым другим устройством, важно учитывать качество его исполнения и соответствие эталонам производства.
Связаться с автором статьи, инженером завода «РОТДАТО» Александром Здорновым можно на сайте компании по ссылке.
