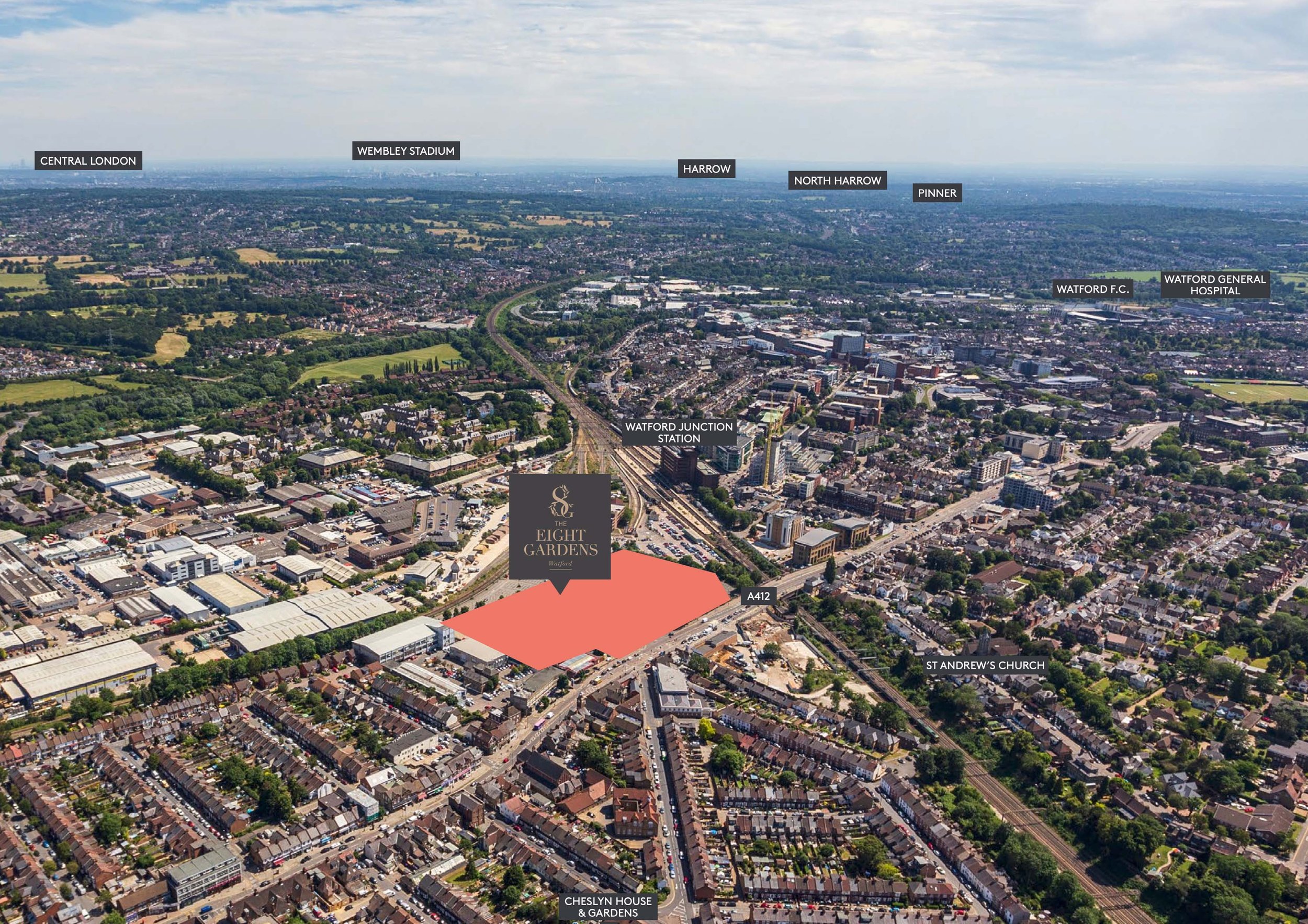

Британская архитектурная компания A&Q Partnership почти 30 лет работает с крупными жилыми и коммерческими объектами. Один из действующих проектов A&Q Partnership — ЖК Eight Gardens. Шесть зданий внутри масштабной застройки Уотфорда в пригороде Лондона. Авторы рассказывают, как BIM упростило работу над проектом.
Кейс из Лондона: как используют BIM в строительстве жилого комплекса.

Как команда работала над шестью зданиями одновременно

A&Q Partnership специализируется на проектах, состоящих из нескольких зданий. Создавать такие объекты удобно в BIM, поэтому информационное моделирование стало одним из главных инструментов в работе компании.

«Очевидно, что BIM — это следующий этап эволюции программного обеспечения», — говорит Ник Лоуренс, глава отдела BIM в A&Q Partnership. «Очень логично строить 3D-модель и получать информацию на ее основе. Это разумно и эффективно».

image-0

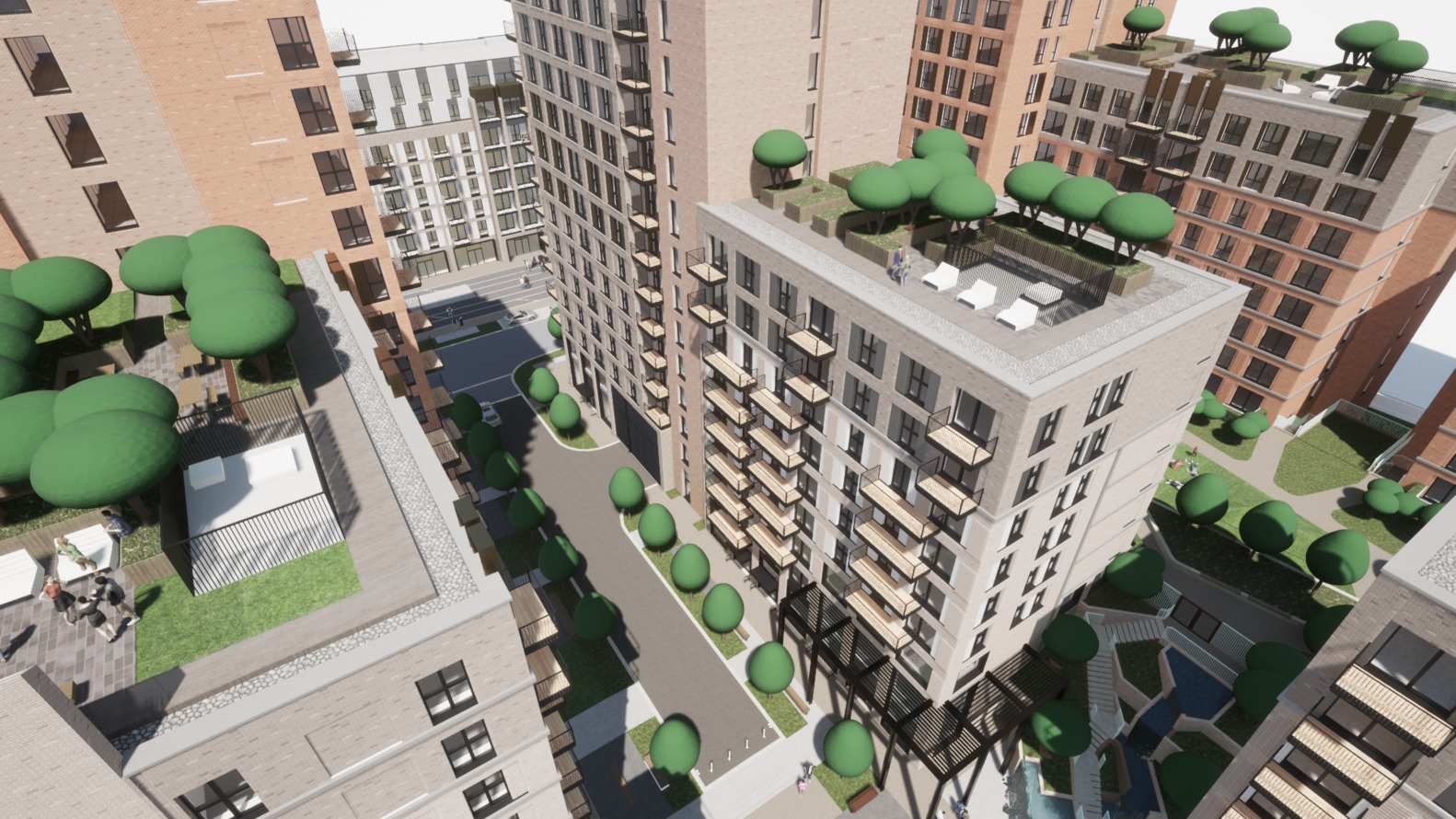

Фрагмент проекта ЖК Eight Gardens

Чтобы оптимизировать работу над мастер-файлом, команда создала по одному файлу для каждого из шести зданий. Затем сделала ссылки на эти файлы из мастер-файла.

image-0

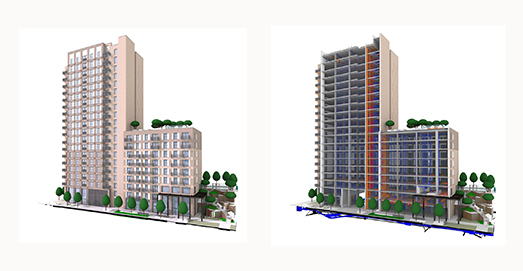

Информационная модель одного из домов жилого комплекса

«Чтобы контролировать изменения, команде нужно управлять каждым файлом сборки, а потом обновлять ссылку в мастер-файле», – объясняет Лоуренс. «Это значит что, когда человек вносит изменение, оно отображается на всем наборе чертежей. Я думаю, это экономит нам довольно много времени. И что еще важнее, не позволяет участникам процесса вносить изменения по собственному желанию».

Один из ключевых факторов, почему A&Q использует BIM — возможность работать с деталями в локальных файлах, а в мастер-файл переносить только необходимую информацию.

«Есть риск, что люди слишком увлекутся моделированием», — сказал Лоуренс. «Каждый должен понимать, что на самом деле нужно смоделировать».

Структура проекта в BIM

Чтобы все здания были архитектурно согласованы, команда A&Q настроила структуру классов и прописала соглашения об именах в виртуальной системе классификации Uniclass 2015. Работа начинается с основного файла, от которого идет разветвление в библиотечные папки. Библиотека, в свою очередь, содержит стандартные детали. Ниже библиотечных файлов идут файлы проектов. Таким образом из библиотеки можно ссылаться на отдельные файлы, что дает всему проекту строгое единообразие.

«Для проекта такого масштаба важно контролировать данные по всем зданиям», — пояснил Лоуренс. «Это разные здания, но есть определенные детали, которые мы хотим сделать одинаковыми для всех».

Почему именно BIM

У компании не было обязательств использовать именно BIM. Но Лоуренс и команда A&Q Partnership все равно выбрали информационное моделирование. С некоторого времени A&Q полагается на BIM во всех своих проектах.

«Мы предложили заказчику разработать BIM-модель, несмотря на то, что такого условия не было в контракте. Мы сделали это, чтобы помочь другим проектировщикам обучиться технологии и внедрять ее», — сказал Лоуренс. Также он утверждает, что BIM становится все более востребованным в Великобритании для разработки общественных проектов.

image-0

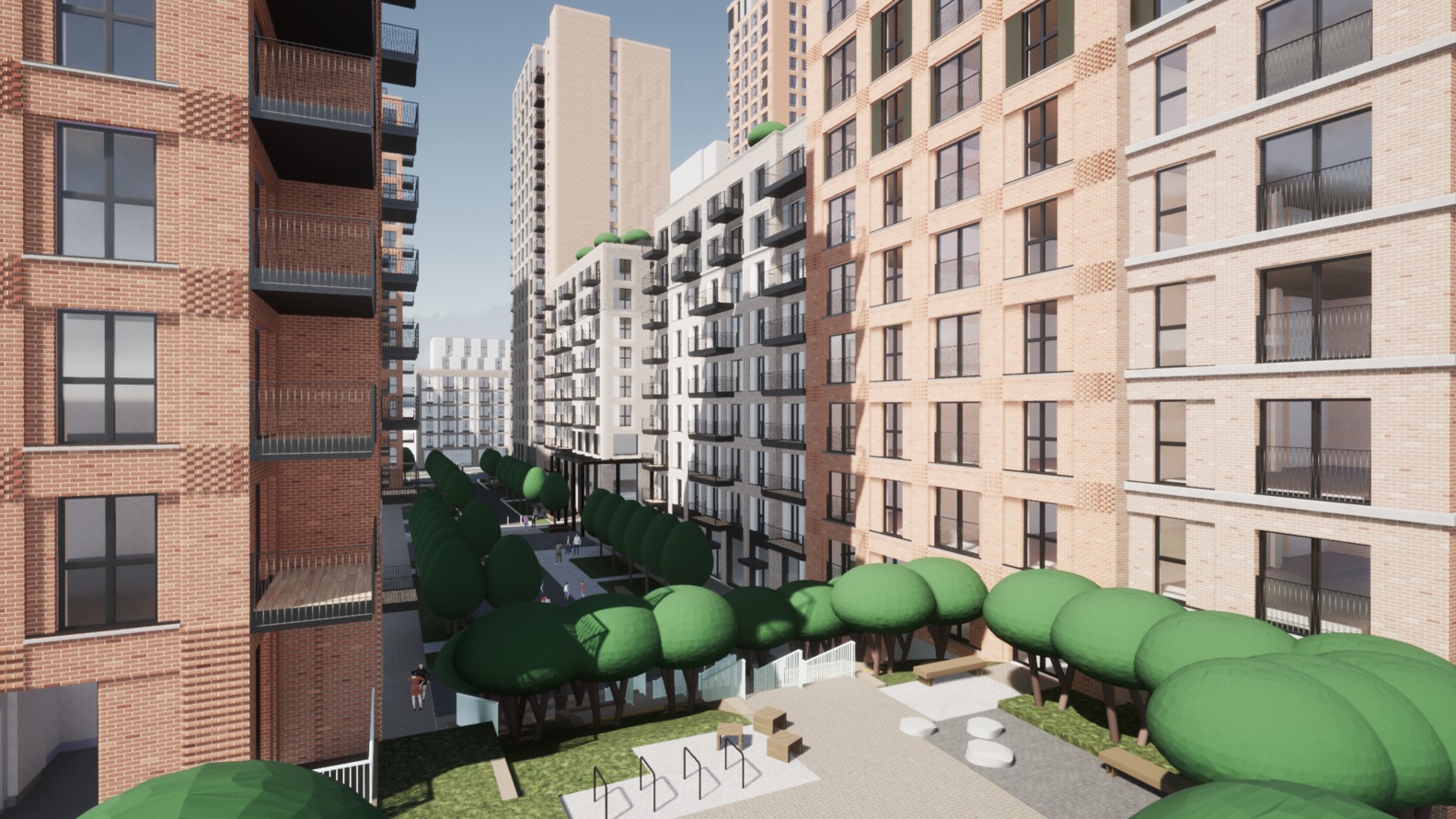

Результат согласования файлов архитектурного и ландшафтного бюро

В проекте Eight Gardens специалисты A&Q работали с ландшафтным архитектором. Вместе они разработали зоны отдыха, сады, площадки и улицы внутри ЖК. В процессе проектирования обе компании также использовали информационное моделирование, сотрудничая через протоколы обмена файлами. Ландшафтные архитекторы присылают файлы .dwg и .ifc в одну из библиотек. На этой основе A&Q может принимать обоснованные решения о ландшафте и их влияние на элементы здания.

image-0
image-0

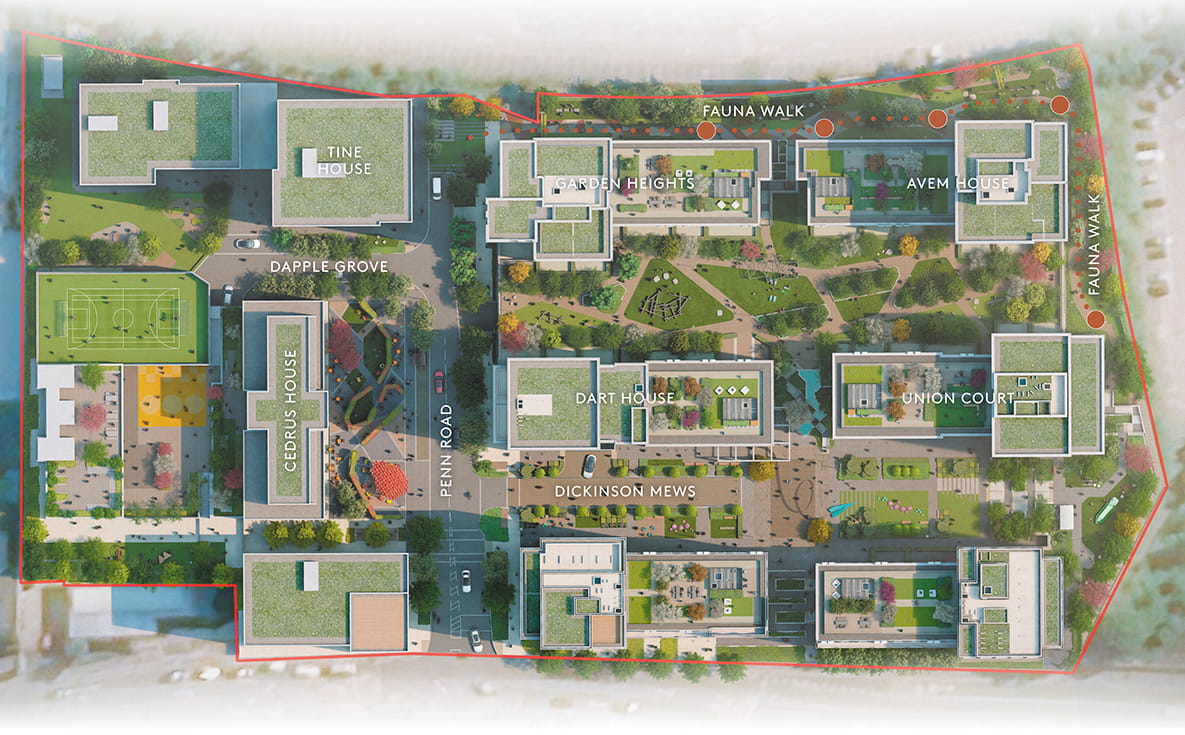

План жилого комплекса
