Автоматизировать можно не только относительно простые производственные процессы, но и сложные и многоэтапные. В ассортименте EKF широкий перечень оборудования для трёх классических уровней АСУ ТП. В статье приводим примеры применения программируемых логических контроллеров и панелей оператора от EKF для решения различных задач по автоматизации.
Контроллеры и панели оператора от EKF: 3 проекта для АСУ ТП

Для создания простых и сложных систем автоматизации EKF предлагает программируемые логические контроллеры PRO-Logic. Они позволяют создавать любые алгоритмы управления с помощью бесплатного программного обеспечения PRO-Logic master. Для организации человеко-машинного интерфейса, создания систем мониторинга и управления технологическими процессами подойдут панели оператора PRO-Screen.

Про ПЛК и панели оператора

ПЛК — это устройство, предназначенное для выполнения логических операций по заданной программе.

image-0
image-1

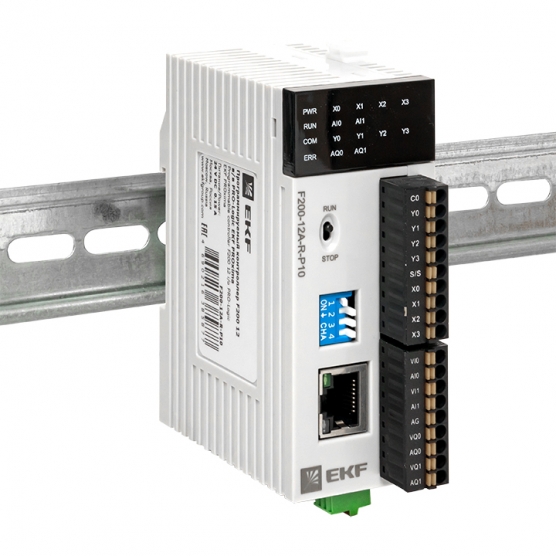

Программируемый контроллер F200 12 в/в PRO-Logic EKF

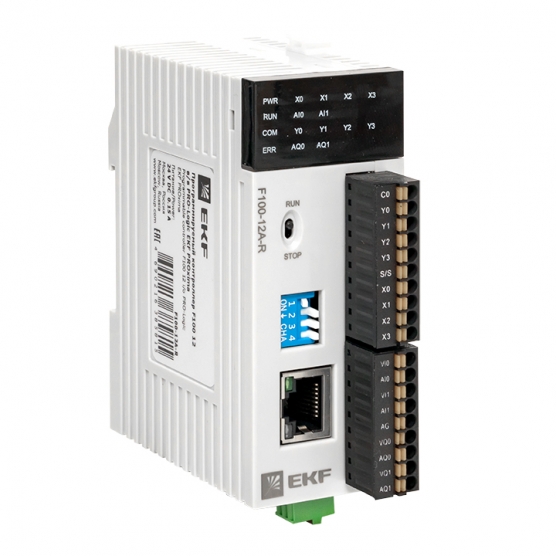

Программируемый контроллер F100 12 в/в PRO-Logic EKF

Сенсорная операторская панель — устройство, использующее человеко-машинный интерфейс для управления технологическими процессами в составе АСУ ТП.

image-0

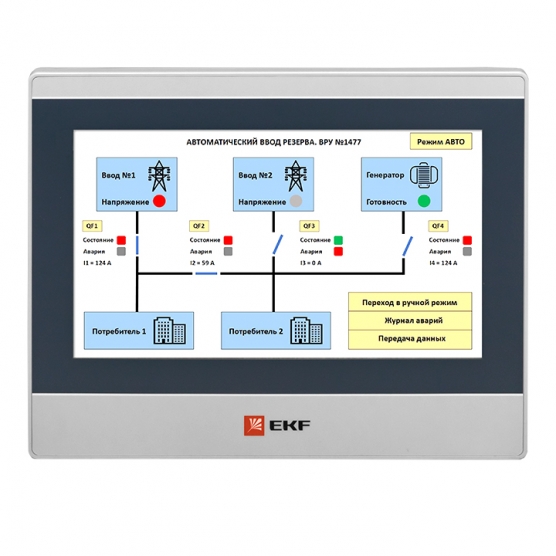

Панель оператора EKF PRO-Screen 10E

Контроллеры EKF для ЦОД Яндекса

Для ЦОД Яндекса на оборудовании EKF созданы семь шкафов АВР.
Центры обработки данных играют ключевую роль в бесперебойной работе современного бизнеса: они дают возможность хранить и обрабатывать огромные объемы данных. Поэтому важно, чтобы сами ЦОДы работали бесперебойно.

image-0

За стабильную работу ЦОДов отвечает АВР — автоматический ввод резерва, который подключает резервную линию питания в случае пропадания напряжения на основной линии.

Когда на основной линии появляется напряжение, устройство переключает линию питания обратно. Для ЦОДов Яндекса используется одно из типовых решений АВР от EKF.

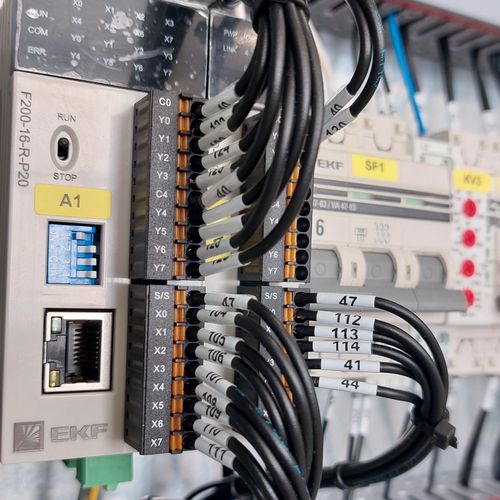

Важнейшая составляющая этого решения — контроллер PRO-Logic. У АВР два ввода: основной и резервный. Резервный — это дизель-генератор. Если в сети начинаются перебои, контроллер автоматически запускает генератор и переключает питание системы на него.

Контроллеры на производстве косметики

Производство косметики — высокотехнологичный процесс, точность которого может гарантировать только автоматизированная система управления.

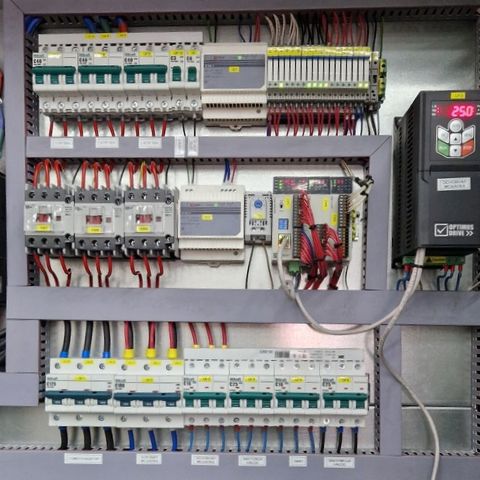

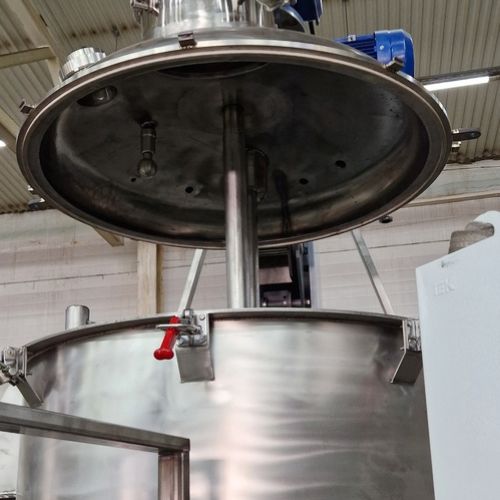

На производстве косметики контроллеры PRO-Logic отвечают за водоподготовку, смешивание реагентов, терморегулирование, гомогенизацию, поддержание вакуума и розлив готового продукта.

image-0
image-1

Вести мониторинг и корректировать работу установки позволяет сенсорная панель оператора PRO-Screen. С неё можно управлять системами, настраивать параметры, отслеживать работу оборудования, а также получать сообщения об ошибках.

Использование ПЛК и панели оператора на производстве косметики позволили сократить время простоя оборудования и уменьшить затраты на его обслуживание и ремонт.

Распределение информации и запросов по всей системе реализуется быстро и без необходимости ручной настройки. Это ускорило работу производства и позволило снизить затраты.

Шкаф управления для моек самообслуживания

Решение, которое управляет процессом мойки и очистки в автоматическом режиме, состоит из нескольких компонентов:

— программное обеспечение;

— контроллер PRO-Logic;

— панель оператора PRO-Screen;

— промышленные коммутаторы TSX.

Это оборудование отвечает за автоматизацию систем учета денежных средств, водоснабжения, водоотведения и дозирования реагентов.

image-0

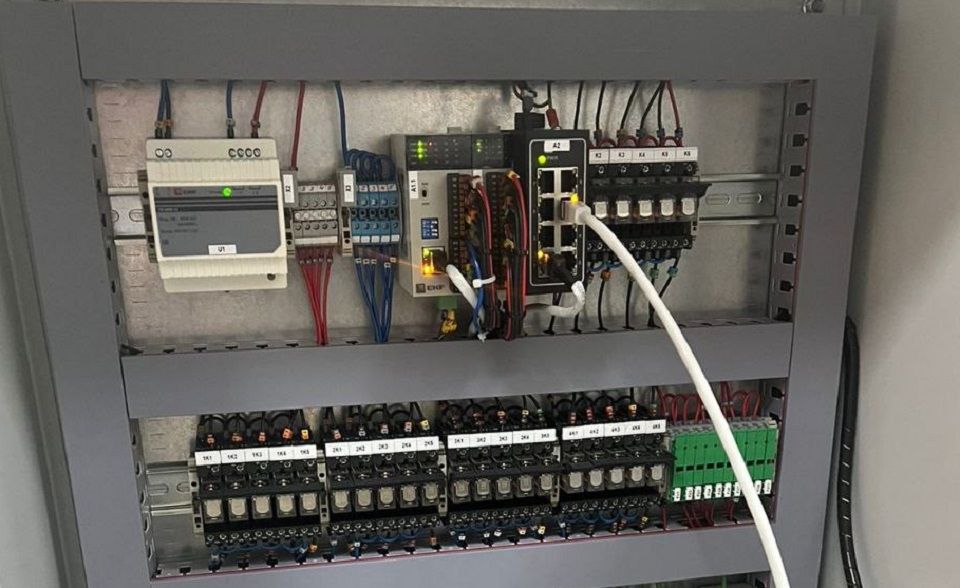

В автоматических мойках контроллер устанавливает связь между каждым из компонентов оборудования, обеспечивая регулировку и контроль за всеми процессами мойки и очистки.

Контроллер отвечает за сбор и анализ данных и за отправку управляющих команд.

image-0

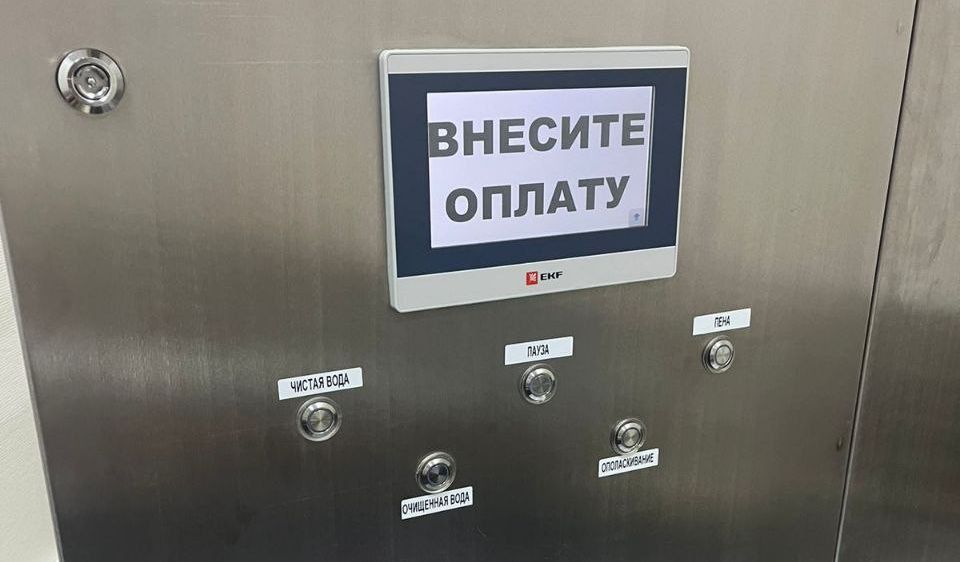

С помощью панели оператора клиенты автомойки могут устанавливать параметры программы, следить за состоянием процесса и вносить изменения в процесс очистки.

Промышленные коммутаторы обеспечивают связь между различными компонентами оборудования, гарантируют высокую скорость передачи данных и обеспечивают стабильную работу всей системы. Они необходимы для обеспечения связи между контроллером и устройствами, такими как насосы и моторы.

С 2023 года собрано 2 таких шкафа и запущено их серийное производство.

Оборудование EKF — коммерческое и техническое преимущество для любого бизнеса. Его использование повышает эффективность производства, качество производимых товаров и позволяет снизить затраты на их изготовление.  Расположение логистических центров гарантирует поставку продукции в срок.
