Сигма-Вент внимательно следит за рынком и всеми изменениями, которые происходят в строительной отрасли. Не так давно компания начала получать запросы от инженеров-проектировщиков с просьбой реализовать модели кассетных клапанов для облегчения процесса моделирования. Так как ранее при необходимости формирования кассет, проектировщику необходимо было отправить запрос на просчет такой кассеты.

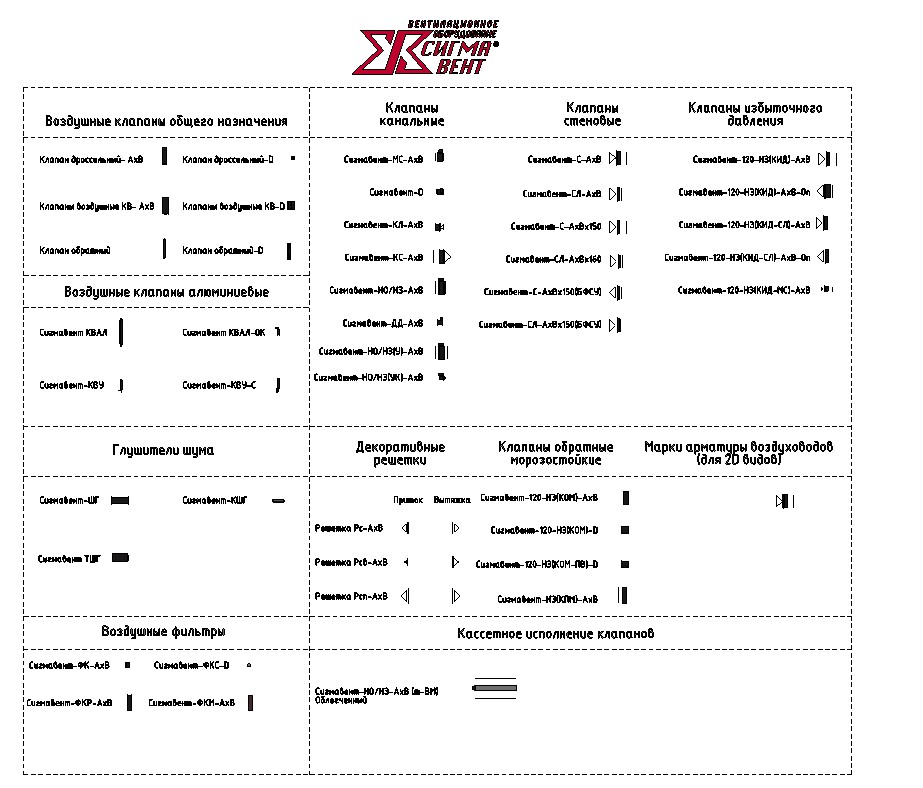

![модели кассетных клапанов](/uploads/blogs/2021-07/%D1%81%D0%B21_61013a8e56c50.jpg?size=0x-)
Для начала расскажем, что такое кассета. Кассета – это клапан больших размеров, состоящий из нескольких клапанов стандартного размера, объединённых вместе между собой. Габаритный размер таких кассет может доходить до 5 метров в каждую сторону. Основная задача состояла в том, чтобы создать или модифицировать семейство таким образом, чтобы оно автоматически выстраивало геометрию, подбирало нужное количество клапанов и рассчитывало необходимые параметры. Забегая вперед, реализовать последнее компании удалось не с первого раза.

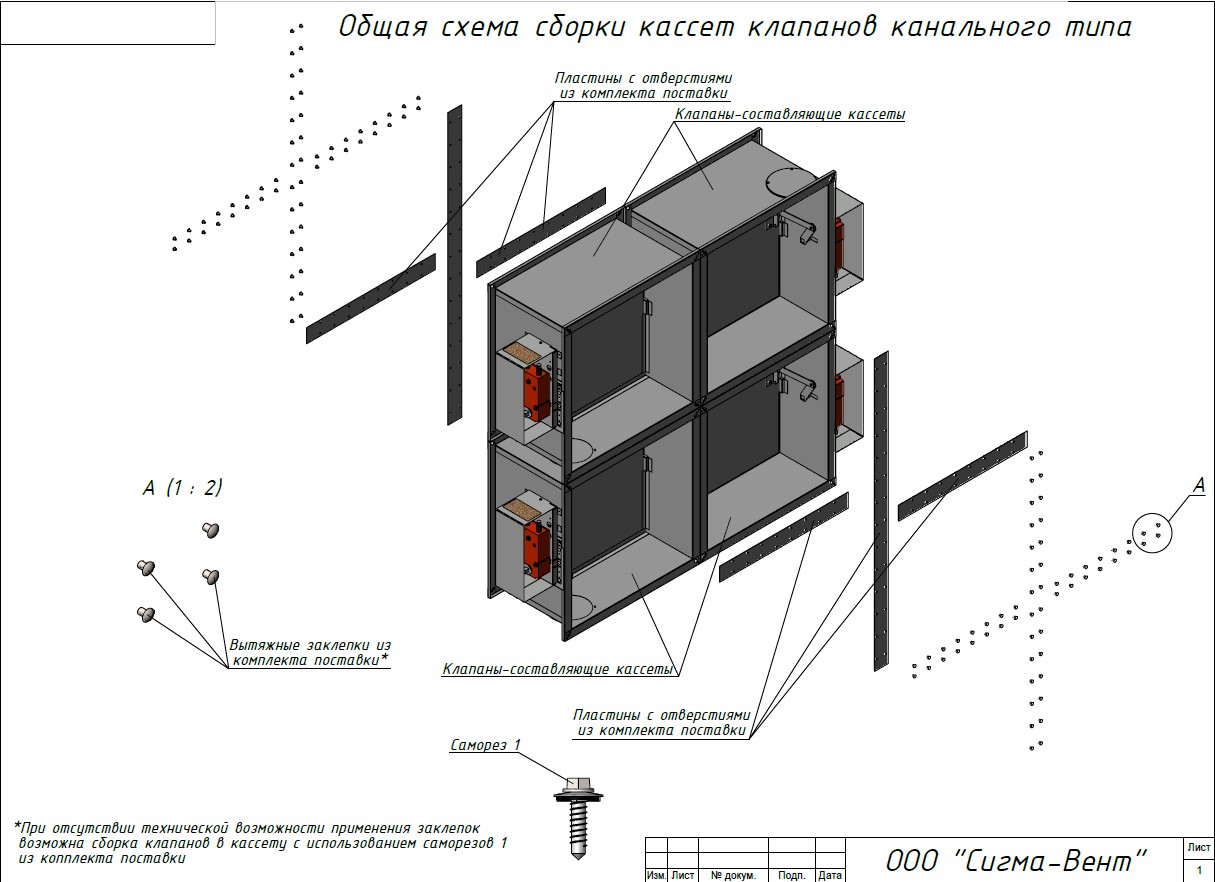

![Общая схема сборки кассет клапанов канального типа](/uploads/blogs/2021-07/%D1%81%D0%B22_6101457359002.jpg?size=0x-)
Предлагаем посмотреть отличия модифицированных семейств от ранее разработанных.
Семейство все также геометрически упрощено, а при первом рассмотрении свойств модели может показаться, что это обычное семейство. Однако здесь появилось несколько новых пунктов и граф, с которыми пользователям придется взаимодействовать.

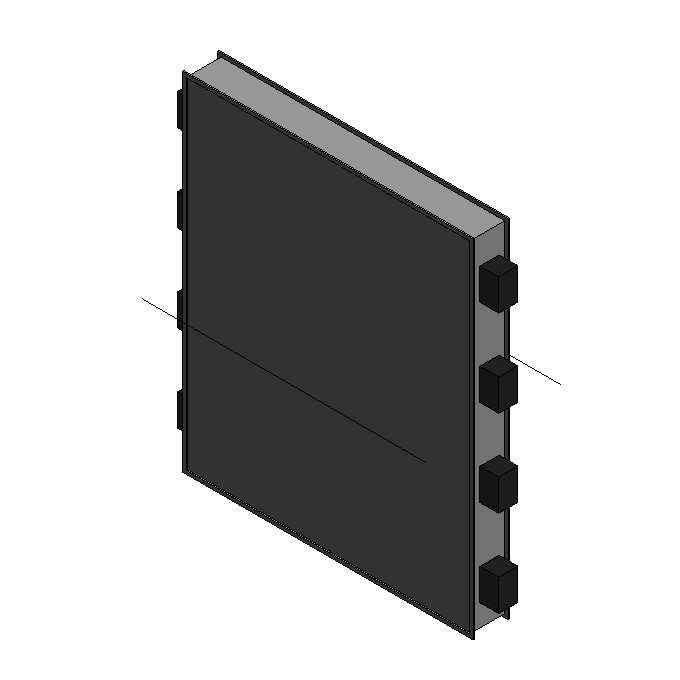

![Семейство кассетных клапанов](/uploads/blogs/2021-07/%D1%81%D0%B23_61015258e72fb.jpg?size=0x-)
- В семействе появились предупреждения, которые ранее не применялись. Они автоматически отображаются в случаях, когда пользователь выбрал некорректное значение. Например, пользователь ввёл размеры клапана, соответствующие значениям одиночных, выводится предупреждение о необходимости использовать одиночный клапан.

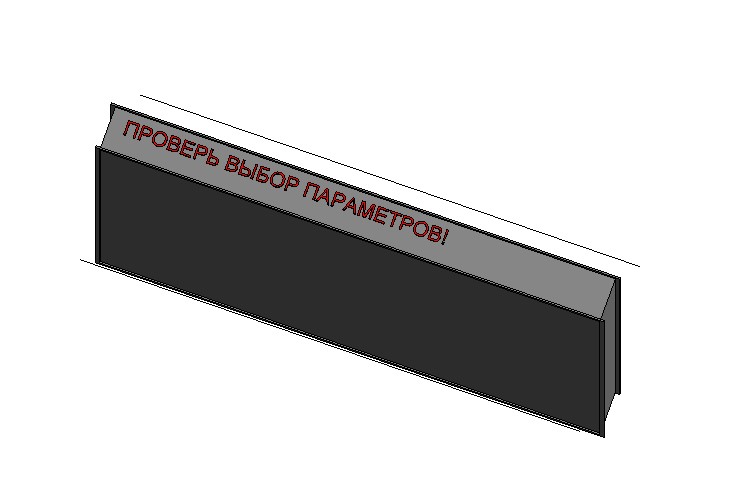

![Отличия модифицированных семейств](/uploads/blogs/2021-07/%D1%81%D0%B24_61015741833df.jpg?size=0x-)
- В моделях появилось несколько новых параметров типа «да/нет», к таким параметрам относиться «Исполнение 2-m» и «Исполнение 1-m». Данные параметры изменяют структуру построения семейства. Например, при выборе «Исполнения 1-m» приводы будут размещаться только с одной стороны, а клапаны будут располагаться только по вертикали.
- Добавлен подсчёт количества клапанов.
- Проведен ряд обновлений для модернизации проведения всех расчётов.
- Модернизировано базовое семейство НЗ/НО, теперь при установке размеров, превышающих максимально возможные размеры одиночного клапана, семейство выведет предупреждение с информированием пользователя о необходимости использовать кассетный вариант модели. В дополнение к остальному Сигма-Вент поработала логику заполнения параметров наименования и марки – они теперь автоматизированы за счёт скрипта, который автоматически создает правильные названия.

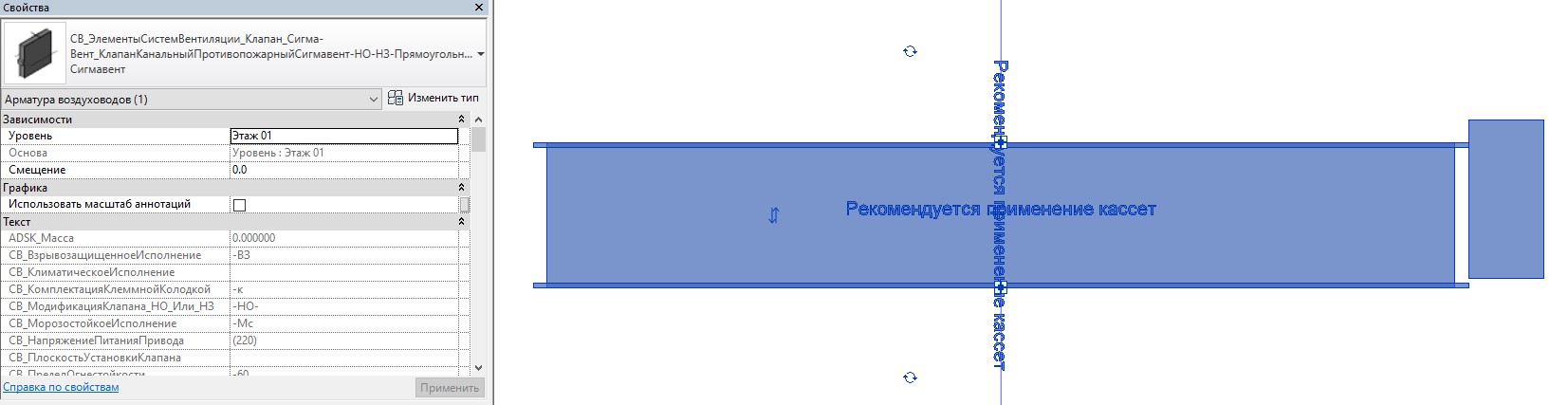

![Предупреждение о необходимости использовать кассетный вариант модели](/uploads/blogs/2021-07/%D1%81%D0%B25_610163ab83df1.jpg?size=0x-)
- Также изменения произошли в спецификациях компании, но они по-прежнему удобны в использовании и интуитивно-понятны: размещаем семейство на сегменте вентиляции, выбираем необходимые опции, запускаем скрипт и переходим в спецификацию для проверки результата. Более подробно ознакомиться с моделями и нюансами их работы можно на странице производителя Сигма-Вент.

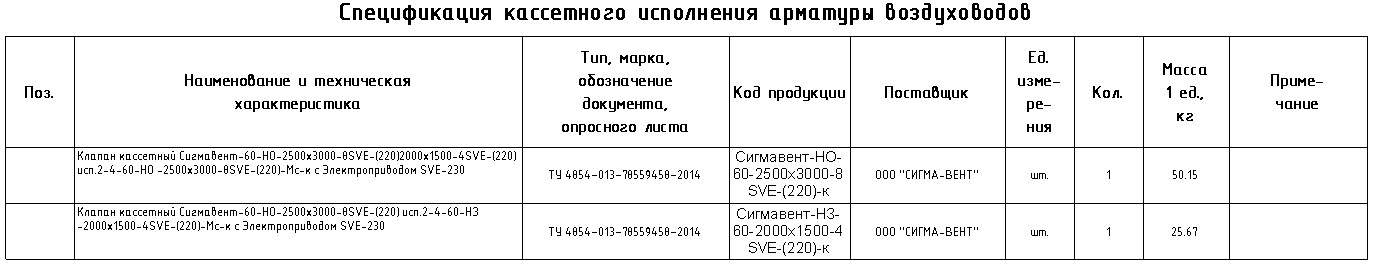

![image-0](/uploads/blogs/2021-07/%D1%81%D0%B26_61016e1b44d05.jpg?size=0x-)
В
планах компании стоит расширение кассетных клапанов на всю линейку и в дальнейшем
объединение стандартных и кассетных семейств в единое.
Сигма-Вент стремится совершенствовать и улучшать семейства, поэтому компания ждёт обратной связи от всех коллег, которые будут использовать кассетные клапаны.
